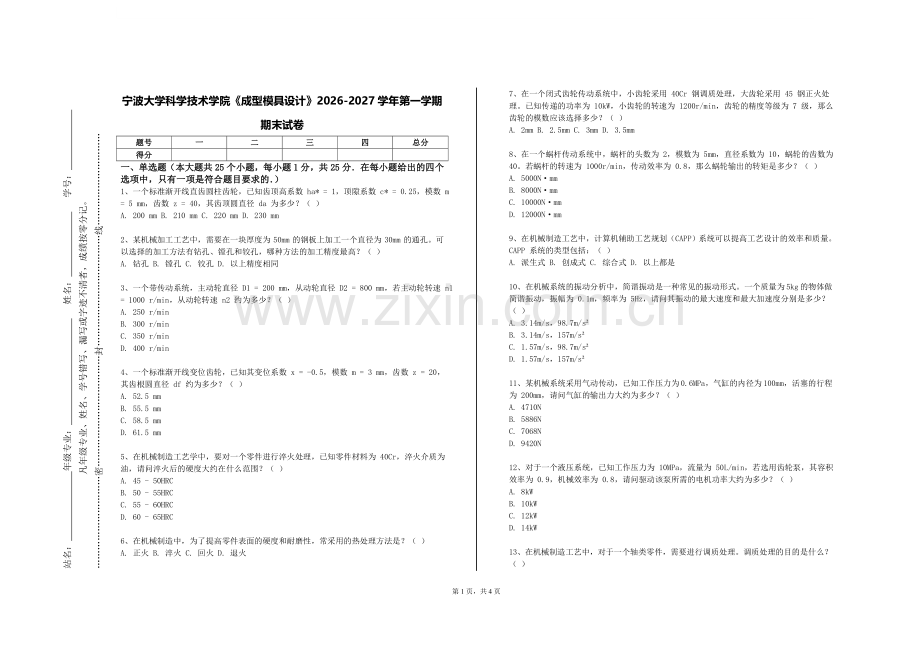

宁波大学科学技术学院《成型模具设计》2026-2027学年第一学期期末试卷含解析.doc

站名： 年级专业： 姓名： 学号：
凡年级专业、姓名、学号错写、漏写或字迹不清者，成绩按零分记。
…………………………密………………………………封………………………………线…………………………

宁波大学科学技术学院《成型模具设计》2026-2027学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、一个标准渐开线直齿圆柱齿轮，已知齿顶高系数 ha* = 1，顶隙系数 c* = 0.25，模数 m = 5 mm，齿数 z = 40，其齿顶圆直径 da 为多少？（ ）
A. 200 mm B. 210 mm C. 220 mm D. 230 mm

2、某机械加工工艺中，需要在一块厚度为 50mm 的钢板上加工一个直径为 30mm 的通孔。可以选择的加工方法有钻孔、镗孔和铰孔，哪种方法的加工精度最高？（ ）
A. 钻孔 B. 镗孔 C. 铰孔 D. 以上精度相同

3、一个带传动系统，主动轮直径 D1 = 200 mm，从动轮直径 D2 = 800 mm，若主动轮转速 n1 = 1000 r/min，从动轮转速 n2 约为多少？（ ）
A. 250 r/min
B. 300 r/min
C. 350 r/min
D. 400 r/min

4、一个标准渐开线变位齿轮，已知其变位系数 x = -0.5，模数 m = 3 mm，齿数 z = 20，其齿根圆直径 df 约为多少？（ ）
A. 52.5 mm
B. 55.5 mm
C. 58.5 mm
D. 61.5 mm

5、在机械制造工艺学中，要对一个零件进行淬火处理，已知零件材料为 40Cr，淬火介质为油，请问淬火后的硬度大约在什么范围？（ ）
A. 45 - 50HRC
B. 50 - 55HRC
C. 55 - 60HRC
D. 60 - 65HRC

6、在机械制造中，为了提高零件表面的硬度和耐磨性，常采用的热处理方法是？（ ）
A. 正火 B. 淬火 C. 回火 D. 退火

7、在一个闭式齿轮传动系统中，小齿轮采用 40Cr 钢调质处理，大齿轮采用 45 钢正火处理。已知传递的功率为 10kW，小齿轮的转速为 1200r/min，齿轮的精度等级为 7 级，那么齿轮的模数应该选择多少？（ ）
A. 2mm B. 2.5mm C. 3mm D. 3.5mm

8、在一个蜗杆传动系统中，蜗杆的头数为 2，模数为 5mm，直径系数为 10，蜗轮的齿数为 40。若蜗杆的转速为 1000r/min，传动效率为 0.8，那么蜗轮输出的转矩是多少？（ ）
A. 5000N·mm
B. 8000N·mm
C. 10000N·mm
D. 12000N·mm

9、在机械制造工艺中，计算机辅助工艺规划（CAPP）系统可以提高工艺设计的效率和质量。CAPP 系统的类型包括：（ ）
A. 派生式 B. 创成式 C. 综合式 D. 以上都是

10、在机械系统的振动分析中，简谐振动是一种常见的振动形式。一个质量为 5kg 的物体做简谐振动，振幅为 0.1m，频率为 5Hz，请问其振动的最大速度和最大加速度分别是多少？（ ）
A. 3.14m/s，98.7m/s²
B. 3.14m/s，157m/s²
C. 1.57m/s，98.7m/s²
D. 1.57m/s，157m/s²

11、某机械系统采用气动传动，已知工作压力为 0.6MPa，气缸的内径为 100mm，活塞的行程为 200mm，请问气缸的输出力大约为多少？（ ）
A. 4710N
B. 5886N
C. 7068N
D. 9420N

12、对于一个液压系统，已知工作压力为 10MPa，流量为 50L/min，若选用齿轮泵，其容积效率为 0.9，机械效率为 0.8，请问驱动该泵所需的电机功率大约为多少？（ ）
A. 8kW
B. 10kW
C. 12kW
D. 14kW

13、在机械制造工艺中，对于一个轴类零件，需要进行调质处理。调质处理的目的是什么？（ ）
A. 提高硬度和耐磨性
B. 改善综合力学性能
C. 获得高的表面硬度
D. 消除内应力

14、某机械结构中，需要使用一个螺栓连接两个零件，已知工作载荷为 8000N，预紧力为 6000N，螺栓的材料为 45 钢，性能等级为 8.8 级，螺栓的直径应该选择多少？（ ）
A. M10 B. M12 C. M16 D. M20

15、在机械设计中，联轴器用于连接两轴并传递转矩。弹性套柱销联轴器具有一定的缓冲减震能力，适用于：（ ）
A. 两轴对中性要求高
B. 两轴转速差较大
C. 启动频繁的场合
D. 以上都是

16、在液压传动系统中，溢流阀是一种重要的压力控制元件。当系统压力超过溢流阀的调定压力时，溢流阀会：（ ）
A. 关闭，阻止油液回流
B. 打开，使多余的油液流回油箱
C. 保持半开启状态
D. 以上情况都有可能

17、在机械设计中，键连接用于轴和轮毂之间的周向固定。平键连接的主要失效形式是：（ ）
A. 压溃 B. 磨损 C. 剪断 D. 以上都有可能

18、对于一个齿轮传动系统，小齿轮齿数为 20，大齿轮齿数为 80，模数为 4mm，压力角为 20°，若小齿轮转速为 1200r/min，请问大齿轮的转速为多少？（ ）
A. 300r/min
B. 400r/min
C. 500r/min
D. 600r/min

19、某机械零件采用铸造工艺制造，已知铸件的壁厚为 20mm，为了防止产生缩孔和缩松缺陷，请问在设计时应采取什么措施？（ ）
A. 增加冒口
B. 安放冷铁
C. 采用同时凝固原则
D. 采用顺序凝固原则

20、在机械制造中，焊接是一种常用的连接方法。二氧化碳气体保护焊的主要特点是：（ ）
A. 焊接质量高 B. 适用于薄板焊接 C. 成本低 D. 以上都是

21、某机械系统采用液压传动，已知液压泵的输出流量为 50 L/min，工作压力为 10 MPa，其输出功率约为多少？（ ）
A. 5 kW B. 8 kW C. 10 kW D. 12 kW

22、某一机械零件需要进行热处理以提高其硬度和耐磨性，以下哪种热处理方法通常被选用？（ ）
A. 退火 B. 正火 C. 淬火 D. 回火

23、在一个气动系统中，要调节气缸的运动速度，除了节流阀还可以选用哪种元件？（ ）
A. 调速阀 B. 比例阀 C. 单向节流阀 D. 快速排气阀

24、在一个机械传动系统中，已知蜗轮的齿数为 40 ，蜗杆的头数为 2 ，则传动比为多少？（ ）
A. 20 B. 40 C. 80 D. 160

25、对于一个承受交变载荷的轴，为了提高其疲劳强度，以下哪种措施最为有效？（ ）
A. 增大轴的直径
B. 选用高强度材料
C. 进行表面淬火处理
D. 减小轴上应力集中

二、简答题（本大题共4个小题，共20分)
1、（本题5分）解释在机械精度设计中，尺寸链的概念和计算方法，如何通过尺寸链分析保证零件的装配精度。

2、（本题5分）阐述机械传动系统中带传动的工作原理、特点和张紧方式，分析其在实际应用中的优缺点。

3、（本题5分）论述在机械零件的有限元分析中，如何建立模型、施加边界条件和载荷，进行应力、应变和位移等分析，为设计提供依据？

4、（本题5分）某机械零件需要进行气相沉积处理，说明气相沉积的类型和作用。

三、分析题（本大题共5个小题，共25分)
1、（本题5分）机械加工中的特种加工方法越来越受到重视。分析特种加工方法的种类和特点，并说明其应用领域。

2、（本题5分）某工厂的一台折弯机在折弯金属板材时，角度不准确。请仔细分析可能的原因，如模具磨损、折弯压力不足、板材材质不均匀等，并提出提高折弯角度精度的措施。

3、（本题5分）在机械结构的有限元分析中，分析如何建立准确的有限元模型，施加边界条件和载荷，进行求解和结果分析，以评估结构的强度、刚度和稳定性，并为结构改进提供依据。

4、（本题5分）机械制造中的切削加工是常见的加工方法。请分析切削加工的原理、刀具的选择以及切削参数对加工质量的影响。

5、（本题5分）对于一个精密机械加工过程，分析影响加工精度的因素，如机床精度、刀具磨损、热变形、测量误差等，并提出提高加工精度的方法。

四、绘图题（本大题共3个小题，共30分)
1、（本题10分）根据提供的设计数据，绘制一个加工中心的换刀机构装配图，包括刀库、机械手、驱动部件等，并标注相关尺寸和技术要求。

2、（本题10分）根据给定的传动系统布局，绘制一个同步带传动和齿轮传动组合的传动系统图，标明各传动件的参数和传动比。

3、（本题10分）按照给定的工作要求，绘制一个制药机械的粉碎机构装配图，包括粉碎刀具、筛网、驱动电机等部件。
