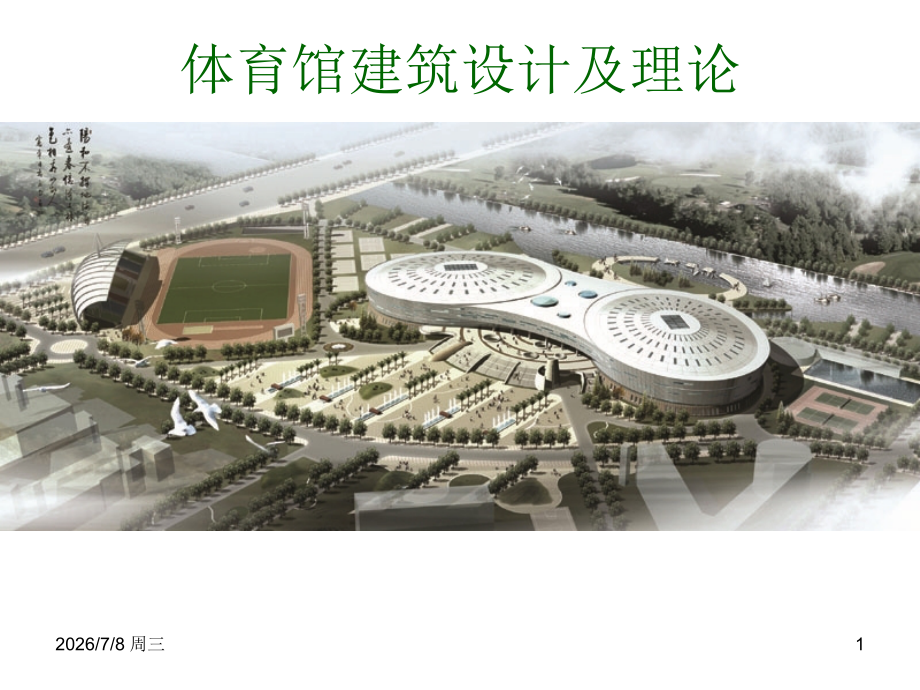

体育馆建筑设计及理论第二课之功能分析、总体布局.ppt

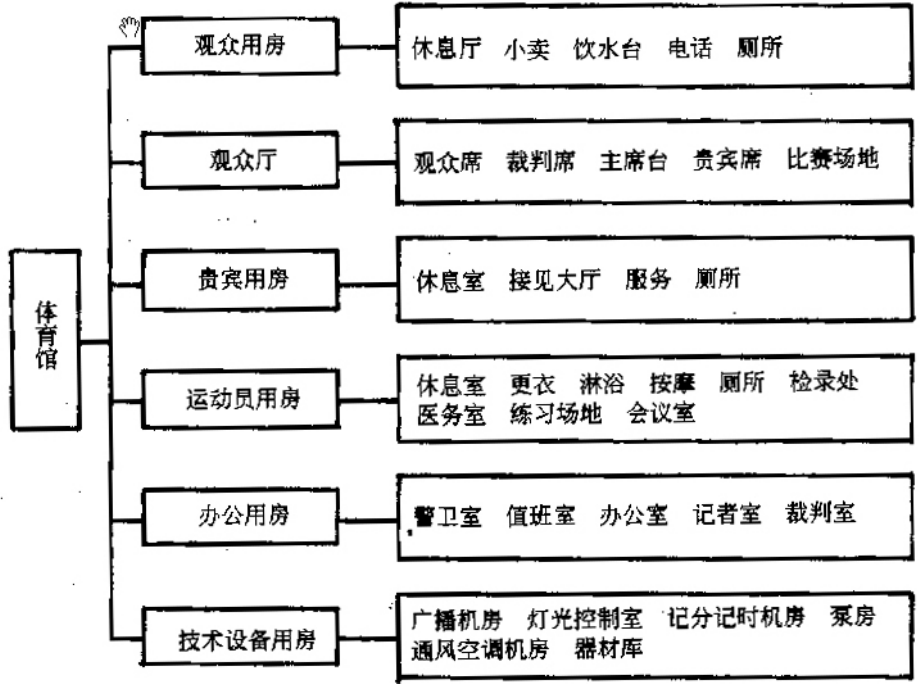

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,城建学院-授课郑侃,*,2026/7/8 周三,1,体育馆建筑设计及理论,2026/7/8 周三,2,体育馆建筑设计及理论,一、体育馆的功能组成及功能分析,1,、体育馆的功能组成,2026/7/8 周三,3,体育馆建筑设计及理论,一、体育馆的功能组成及功能分析,1,、体育馆的功能组成,2026/7/8 周三,4,体育馆建筑设计及理论,一、体育馆的功能组成及功能分析,2,、体育馆的功能分析,从图可以看出体育馆的功能特点：,(1),以观众厅、比赛场地为中心，环以上各功能房间，且上述房间都容纳在观众厅升起看台的,下部空间,内。,(2),贵宾、领导使用房间和大部分工作人员使用房间设置在,一层,，观众使用的房间设置在二层。,2026/7/8 周三,5,体育馆建筑设计及理论,一、体育馆的功能组成及功能分析,(3),各类人员使用的功能区都有单独出入口，且在体育馆主体建筑的不同方位。,3,、体育馆的内部人流分析,体育馆的人流包括观众、贵宾领导、运动员和工作人员四种。从,(,图二,),中我们还可以看出体育馆的流线特点：,(1),观众人流路线,是体育馆的主要流线，观众一般从室外广场上二层平台通过检票后达到观众休息厅，然后进入观众厅的观众席位上。,(2),贵宾、领导人流路线,通常从一层通过单设的出入口经休息厅进入观众厅内的贵宾席或主席台。,(3),运动员人流路线,从一层单设的入口进入大厅，再到运动员休息室、更衣室。比赛前可在练习场地做准备活动后，到检录处整队进入观众厅比赛场地。,(4),工作人员人流路线,应该设单独出入口，然后到各自岗位。在平面上应与全馆各处都有方便的联系。,2026/7/8 周三,6,体育馆建筑设计及理论,一、体育馆的功能组成及功能分析,(3),各类人员使用的功能区都有单独出入口，且在体育馆主体建筑的不同方位。,3,、体育馆的内部人流分析,2026/7/8 周三,7,体育馆建筑设计及理论,一、体育馆的功能组成及功能分析,(3),各类人员使用的功能区都有单独出入口，且在体育馆主体建筑的不同方位。,3,、体育馆的内部人流分析,2026/7/8 周三,8,体育馆建筑设计及理论,一、体育馆的功能组成及功能分析,(3),各类人员使用的功能区都有单独出入口，且在体育馆主体建筑的不同方位。,3,、体育馆的内部人流分析,2026/7/8 周三,9,体育馆建筑设计及理论,2026/7/8 周三,10,体育馆建筑设计及理论,4,、体育馆的外部人流分析,2026/7/8 周三,11,体育馆建筑设计及理论,2026/7/8 周三,12,体育馆建筑设计及理论,2026/7/8 周三,13,体育馆建筑设计及理论,二、体育馆建筑设计主要相关法规,2,、辅助用房,(1),贵宾休息区应与一般观众休息区分开，并设单独出入口。,(2),应设观众使用的厕所。厕所应设前室，厕所门不得开向比赛打厅。观众厕所厕位指标,(,男女比例为,1:1),；男厕：大便器每千人,8,个，小便器每千人,20,个,(,或小便槽每千人,12m),；女厕：大便器每千人,30,个。,(3),男女厕内均应设残疾人专用便器或者单独设置专用厕所。,(4),运动员休息室应由更衣室、休息室、厕所、盥洗、淋浴等成套组合布置，根据需要设置按摩台等。,(5),医务急救室应接近比赛场地或运动员出入口，门外应有急救车停放处。,(6),检录处应位于比赛场地运动员入场口和热身场地之间。,(7),计时记分用房应能直视场地、裁判席和显示牌面。,(8),宜设置广播电视人员专用出入口和通道，出入口附近应能停放电视转播车。,(9),播音室、评论员室应能直视比赛场地、主席台和显示牌。,(10),灯光控制室应能看到主席台、比赛场地和比赛场地上空的全部灯光。,(11),消防控制室宜位于首层并与比赛场内外联系方便，应有直通室外的安全出口。,2026/7/8 周三,14,体育馆建筑设计及理论,二、体育馆建筑设计主要相关法规,3,、练习房,(1),体育馆练习房与比赛厅之间应联系方便，练习房的规格和内容应结合比赛和练习项目的要求确定，以满足比赛热身或平时练习要求。其更衣、淋浴、存衣等服务设施可以独立设置，也可与比赛厅合并集中设置。,(2),训练场地净高不得小于,10m,。专项训练场地净高不得小于该专项对场地净高的要求。,(3),训练房除应根据设施级别、使用对象、训练项目等合理决定场地大小、高度、地面材料和使用方式，并应符合下列要求：,a),训练房场地四周墙体及门、窗玻璃、散热片、灯具等应有一定的防护措施，墙体应平整、结实，,2m,以下应能承受身体的碰撞，并无任何突出的障碍物，墙体转角处应无棱角或呈弧形；,b),训练房应考虑减低噪声的措施；,c),训练房可根据需要设置简易的计时记分设备；,d),训练房宜充分结合当地条件，采用天然光和自然通风；,2026/7/8 周三,15,体育馆建筑设计及理论,二、体育馆建筑设计主要相关法规,3,、练习房,e),训练房应附有必需的厕所、更衣、淋浴、库房等附属设施，根据需要设置按摩室等；,f),训练房的门应向外开启并设观察窗；其高度、宽度应能适应维修设备的进出；,g),训练房可根据需要适当设置观摩席位,(,固定或活动,),；,h),训练房的地面材料应根据训练项目和使用对象的情况而定；,i),当训练房面积较大时，应考虑用灵活隔断加以分隔使用的可能性。,2026/7/8 周三,16,体育馆建筑设计及理论,三、体育馆建筑方案设计要点,1,、合理组织广场内各种流线,使之不互相交叉相混,(1),体育馆各个出入口的布局要合理,广场分区要得当。参看,(,图三,),2026/7/8 周三,17,体育馆建筑设计及理论,三、体育馆建筑方案设计点,1,、合理组织广场内各种流线,使之不互相交叉相混,图中观众人流从体育馆长轴,(,东西向,),一端的集散广场拾级而上至二层入口进入体育馆休息厅。贵宾、领导与运动员人流从体育馆长轴另一端场地出入口进入，并分别转入体育馆短轴,(,南北向,),的各自广场，然后进入体育馆。此流线布局可使贵宾人贵宾席，运动员进入比赛场地，路线都较短捷。,2,、合理组织空间,体育馆的“外场”,(,观众席和观众用房及活动场地,),和“内场”,(,比赛场地和运动员用房以及所有为比赛或其他使用服务的管理、工作、设备用房,),分区应明确互不干扰。各部分使用面积做到适用、配置恰当，同时还要有利于提高观众厅的使用率、节约用地、节约建筑面积。参考图四：,2026/7/8 周三,18,体育馆建筑设计及理论,三、体育馆建筑方案设计要点,3,、充分利用空间,(1),只有观众席及比赛场地在大跨度空间内，从而节约主跨空间。,(2),在体育馆短轴两端根据需要局部附加边跨到顶从而节约建筑面积。,(3),把风道、计分记时等附属用房移出主跨外或采用悬挑的方式争取多观众席。,除观众席位和比赛场地外，“内”、“外”场的其他用房均利用观众看台下空间。其中，观众用房布置在二层，而贵宾、运动员用房布置在一层。,4,、体育馆长轴东西向,观众席位以比赛场地长边两侧为主。场地两端观众宜少。主席台、裁判席分居场地长边两侧边界后中处。,5,、比赛场地可按篮球场尺寸设计,(20mX36m),或者手球比赛场地尺寸设计,(24mX24m),6,、观众厅场地出入口数量应根据使用要求确定，至少要满足主席台、运动员、裁判员、体育器材的出入,体育馆建筑设计及理论,本章结束，休息片刻！,2026/7/8 周三,19,
