两级放大电路的设计.ppt

上传人:仙人****88 文档编号:14189417 上传时间:2026-07-08 格式:PPT 页数:15 大小:2.90MB 下载积分:10 金币
下载 相关

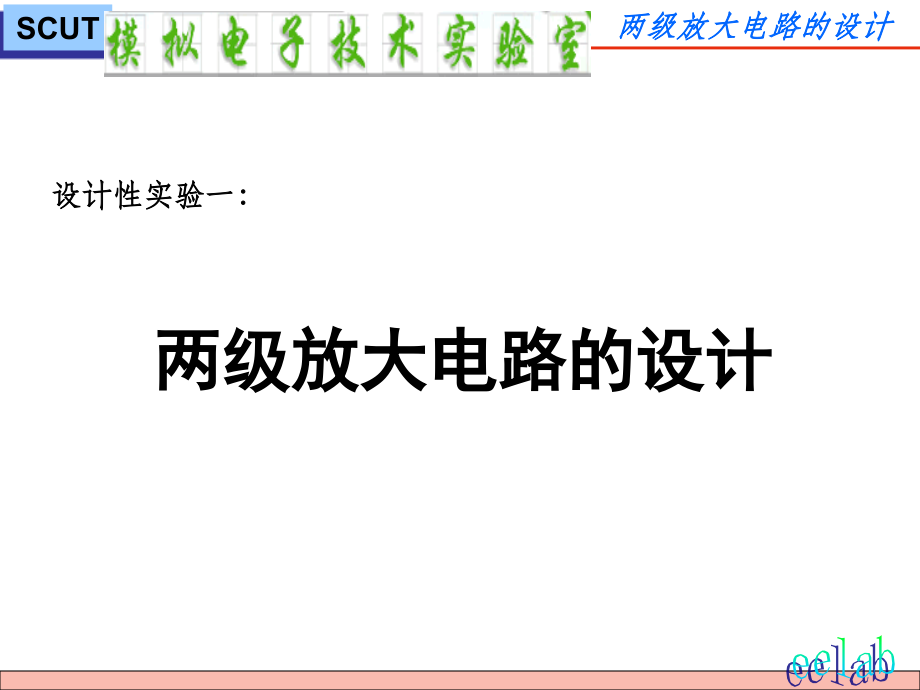

两级放大电路的设计.ppt_第1页
第1页 / 共15页

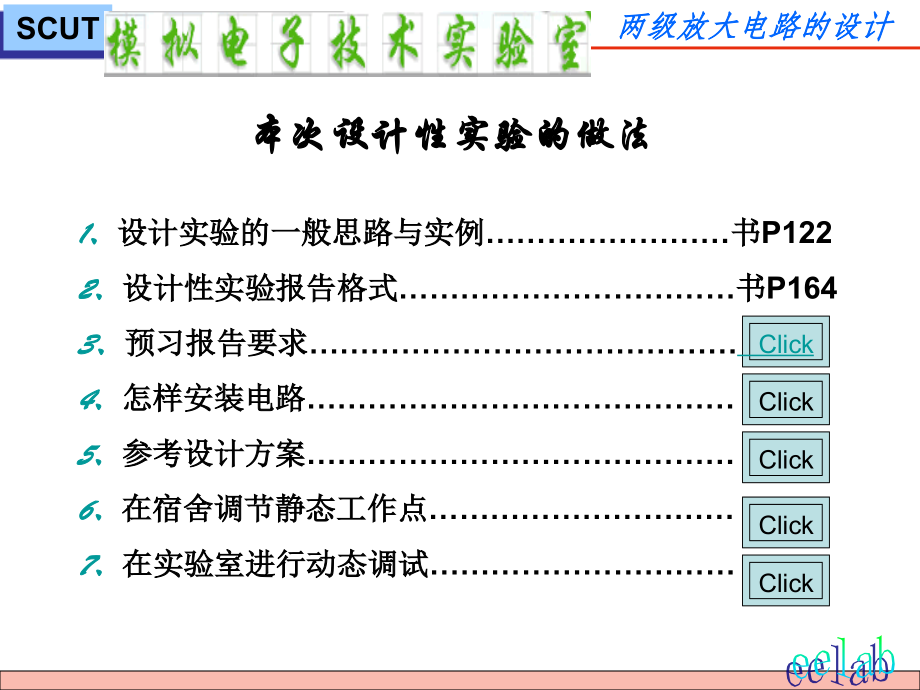

两级放大电路的设计.ppt_第2页
第2页 / 共15页


点击查看更多>>
资源描述
两级放大电路的设计,eelab,SCUT,设计性实验一:,两级放大电路的设计,本次设计性实验的做法,1,、,设计实验的一般思路与实例,书,P122,2,、,设计性实验报告格式,书,P164,3,、,预习报告要求,4,、,怎样安装电路,5,、,参考设计方案,6,、,在宿舍调节静态工作点,7,、,在实验室进行动态调试,Click,Click,Click,Click,Click,怎样撰写预习报告,设计性实验与基础实验的最大不同在于待测试的电路是未知的,因此预设计方案的拟定是设计实验一个非常重要的环节。,按照,P164,的要求在实验前写好实验报告,,在本次实验前将检查各人的实验报告,只有合格者方可进行实验。,请同学认真对待,独立完成。互相抄袭的同学将严肃处理。,特别提醒:鉴于同学们的设计方案较多,有些可操作性不强,为达到实验的基本要求,我们,统一按照,给定方案,接插电路进行实验,(元件由班长领回),自己的设计方案可在实验后向老师索取元件,在实验室开放时间自行进行实验。,预设计方案与实际实验操作分开两个独立的环节进行考核。,电路方案的设计要求,1,、仔细阅读设计指标和给定的实验条件。,2,、,选择合适的电路形式,,包括选用放大器件的类型、本级和级间是否选用反馈等。,3,、计算电阻电容的参数,,电阻需计算阻值和功率,电容需计算容量和耐压值,电阻电容的计算必须有计算中间过程,,直接取值无效,计算完后,必须把计算值换算成,标称值,。,4,、元件参数计算完后,画出整机电路图,并,对电路指标进行核算,,看是否满足设计要求。,5,、核算无误后,列出元器件清单表(包括相关参数),Return,实验箱面包板的结构,实验箱内的,GND,插孔或夹子,内部并未连在一起,,使用时需用导线连起来。,该面包板由两块小面包板组成,图中横线表示一行或一列是内部连通的。为避免干扰,,本次实验电路全部安装在同一块小面包板上。,布线要点,1,、接线前应先画好布线图,以免发生差错,,一般以集成电路或三极管为中心,,并根据输入输出分离的原则,以适当的间距来安排其他元件。,2,、集成块与晶体管的布局,一般,按主电路信号流向的顺序在插座板上直线排列,,各级元器件围绕各级的集成块或晶极管布置,,各元件间的间距应视周围元件多少而定,。,3,、第一级的输入线与末级的输出线、高频线与低频线要,远离,,以免形成,空间交叉耦合,。,4,、合理布置地线。当电路有多级时,,应将各级单独接地,再分别接公共地线。,布线注意事项,1,、布线的顺序一般是,先布电源线与地线,,然后按布线图,从输入到输出,依次连接好各元器件和接线。在此条件下,尽量做到,接线短、接线少、测量方便,。,2,、集成电路的安装:集成电路引脚必须插在面包板中央凹槽两边的孔中。,3,、,为便于检查,尽可能采用不同颜色的导线;尽量在器件周围连线,,并不允许导线在集成块上方跨过,或从三极管下方穿过。,4,、,查线无误,才能接通电源,。查线时仍以集成电路或三极管的引脚为出发点,逐一检查与之相连的元件和导线。,合理布线实例,1,合理布线实例,1,Return,参考实验电路,请按照下图在实验箱面包板进行安装布线,并在宿舍调试好静态工作点后,再带到实验室完成进一步的测量。,注:,Rs,为信号源内阻,无需安装,Return,测量静态工作点,给电路接入,12V,的直流电源,用数字万用表测量两级的静态工作点:,(,提示:,I,CQ1,=0.7mA,左右,,I,CQ2,=1.2mA,左右;,V,CEQ1,2V,左右、,V,CEQ2,4V,左右;,V,BEQ1,、,V,BEQ2,=0.7V,左右),列表格记录上述数据。,V,BEQ2,V,CEQ2,I,CQ2,V,BEQ1,V,CEQ1,I,CQ1,注:此步骤在宿舍必须完成。,Return,输出电压的测量,1,、将,V,i,25mV,,,1000Hz,正弦波信号接入,观察各级输出波形有无失真,若有可适当调小,V,i,,或调整工作点。,2,、测量各级输出电压,计算各级电压放大倍数,分析两级的总增益与各级增益的关系;,A,V,A,V2,A,V1,V,OL2,V,OL1,V,i,V,OL1,表示第一级的输出电压,,V,OL,表示第二级的带负载输出电压,3,、测量放大器输出波形的,失真度,。,4,、在输入信号及各级输出波形均正常的条件下,测量并记录,第一级的输出电压,V,OL1,;再断开第二级,重新测量并记录,第一级的输出电压,V,O1,,将两测量值进行比较,解释产生差异的原因。,输入、输出电阻的测量,5,、在第一级输入端接入,5.1K,电阻,测量下表中的相关参数,计算,R,i,R,O,。,R,0,R,i,V,oL,V,o,V,s,V,i,通频带的测量,用逐点法测量两级放大电路的幅频特性特性曲线(,v,i,25mV,接入,频率按,2,5,10,进制变化),列表记录数据,描绘曲线,并确定放大电路的通频带。回答下面的问题:,你的实测上限频率是多少?与设计指标是否相符?如需使,f,H,=50kHz,电路中采取什么简便方法实现此要求?,Return,
