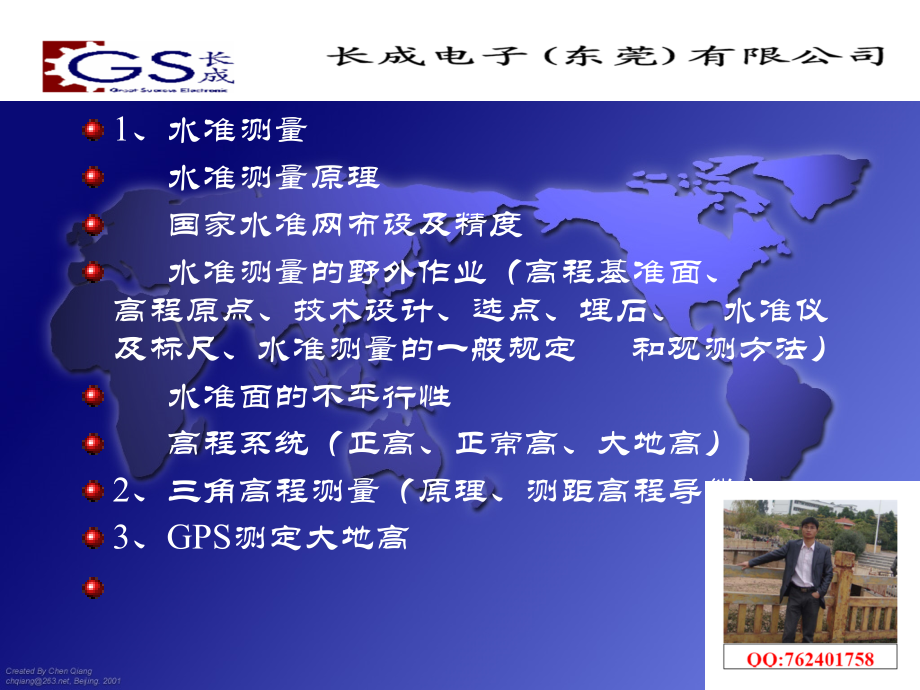

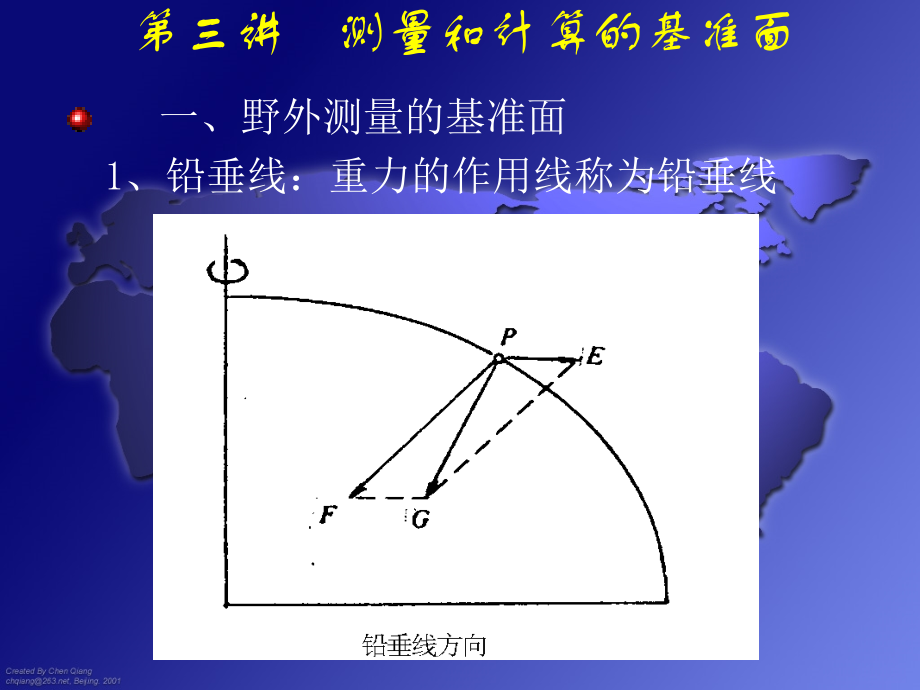

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,、水准测量,水准测量原理,国家水准网布设及精度,水准测量的野外作业（高程基准面、高程原点、技术设计、选点、埋石、水准仪及标尺、水准测量的一般规定和观测方法）,水准面的不平行性,高程系统（正高、正常高、大地高）,2,、三角高程测量（原理、测距高程导线）,3,、,GPS,测定大地高,第三讲 测量和计算的基准面,一、野外测量的基准面,1,、铅垂线：重力的作用线称为铅垂线,2,、水准面：液体的静止表面,水准面处处与铅垂线正交,水准面上每一点的重力位能相等,水准面有无穷多个,水准面间是互相不平行的,3,、野外测量的基准面,野外测量的基准面是水准面，基准线 是铅垂线。,二、高程基准面,1,、平均海水面,2,、大地水准面,平均海水面及其在全球内的延伸，延伸 过 程中严格保持水准面处处与铅垂线正交。它是一个包围地球、连续的略有起伏不规则的曲面。也称大地水准面为大地体,3,、似大地水准面,地面点沿正常重力线（铅垂线）截取正常高而形成的连续曲面,三、测量计算的基准面,基准面应该满足的条件,（,1,）是一个接近地球的曲面,（,2,）这个曲面便于数学运算,（,3,）这个曲面对于大地体的位置要固定下来,1,、地球椭球,用来代表地球的旋转椭球叫地球椭球，它是对地球行状的几何概括，是地球的数学模型。它的几何形状可以用椭球的长半经,a,和扁率,表示，或用,椭球的长半经,a,和椭球的短半经,b,表示。,2,、总地球椭球,它的几何参数、定位和定向方面在全球范围内最为接近于大地体的地球椭球叫总地球椭球。,3,、参考椭球,它的几何参数、定位和定向方面和局部大地体最为接近的地球椭球叫参考椭球。,四、大地基准数据的确定,大地控制网中的起始点（大地原点），称为大地基准点。它在参考椭球上的大地坐标,L,0,、,B,0,、,H,0,和它到某大地点方向的大地方位角,A,0,，,称为大地基准数据，它是推算各大地坐标的起算数据，也称为大地起算数据。,五、地面点水平位置的表示,1,、地理坐标系,地面上用地理经纬度表示地面点水平位置的坐标系叫地理坐标系,。,2,、,天文坐标系,用天文经度和天文纬度表示地面点水平位置，用天文方位角表示测站点至某一点的方向的坐标系称为天文坐标系。,天文子午面：包含地面点铅垂线（方向）并和地轴平行的面叫天文子午面,起始天文子午面：过英国格林尼治（,Greenwich),天文台（,Airy,中星仪十字丝中心）的天文子午面,天文经度,：,该点天文子午面与起始天文子午面的夹角,天文纬度,：,该点沿铅垂线与地球赤道面的夹角,天文方位角,：,该点的天文子午面与该点到照准点的垂直照准面的夹角,第三讲 小结,1,、野外测量的基准面（铅垂线、水准面）,2,、高程基准面（平均海水面、大地水准面、似大地水准面）,3,、测量计算的基准面（地球椭球、总地球椭球、参考椭球）,4,、大地基准数据的确定,5,、地面点水平位置的表示（地理坐标系、天文坐标系）,
