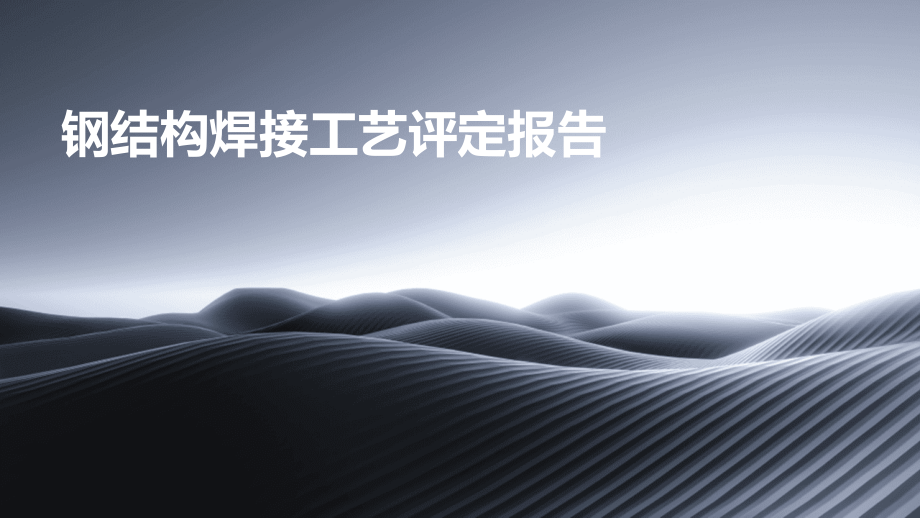

钢结构焊接工艺评定报告.pptx

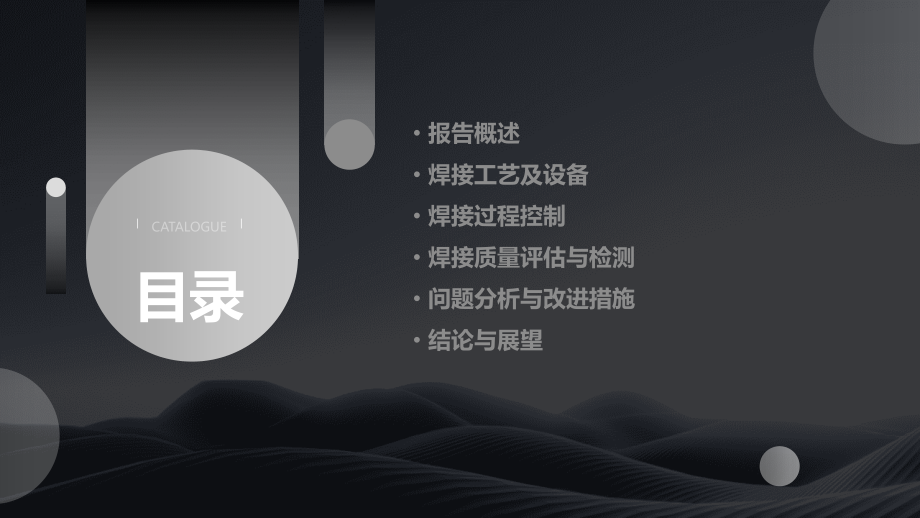

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,钢结构焊接工艺评定报告,CATALOGUE,目录,报告概述,焊接工艺及设备,焊接过程控制,焊接质量评估与检测,问题分析与改进措施,结论与展望,报告概述,01,报告目的与背景,目的,对钢结构焊接工艺进行评定，验证其是否符合设计要求和相关标准，为实际生产提供可靠依据。,背景,随着钢结构在建筑、桥梁等领域的广泛应用，焊接作为钢结构制造的关键工艺之一，其质量直接影响到钢结构的安全性和使用寿命。,本报告主要针对钢结构中的焊接工艺进行评定，包括焊接方法、焊接材料、焊接参数等。,适用于各种类型的钢结构焊接，如建筑钢结构、桥梁钢结构、船舶钢结构等。,评定对象及范围,评定范围,评定对象,根据国家相关法规、标准和规范，结合实际情况进行评定。,依据,主要包括钢结构焊接规范、焊接工艺评定规程等国家和行业标准，以及企业内部相关标准和规范。,标准,评定依据和标准,焊接工艺及设备,02,电弧焊,包括手工电弧焊、埋弧自动焊等，适用于厚板及大坡口焊缝的焊接。,气体保护焊,如CO2气体保护焊、氩弧焊等，适用于薄板及有色金属的焊接。,激光焊,高能量密度、高精度、高速度的焊接方法，适用于精密零件的焊接。,焊接方法选择,根据母材的化学成分、力学性能和焊接性来选择合适的焊条。,焊条,根据母材的种类、厚度和焊接要求来选择合适的焊丝。,焊丝,主要用于埋弧焊和气体保护焊，起保护作用和稳定电弧的作用。,焊剂,焊接材料选用,电焊机,包括交流电焊机、直流电焊机、逆变电焊机等，根据焊接方法选择。,焊接辅助设备,如焊接变位机、焊接操作机、焊接滚轮架等，提高焊接效率和质量。,焊接检测仪器,如焊缝探伤仪、焊接质量分析仪等，用于检测焊缝质量和焊接过程。,焊接设备配置,03,02,01,A,B,C,D,工艺参数设置,焊接电流,根据焊条直径、焊接位置和焊接层次来设置合适的焊接电流。,焊接速度,在保证焊接质量的前提下，尽量提高焊接速度以提高生产效率。,电弧电压,根据焊接电源的外特性和电弧长度来设置合适的电弧电压。,预热温度,根据母材的种类、厚度和焊接要求来设置合适的预热温度，以减少焊接应力和变形。,焊接过程控制,03,确认焊接工艺评定任务书,明确评定目的、范围、标准和要求。,检查母材和焊接材料,核对材质、规格、数量及质量证明书，确保符合设计要求。,检查焊接设备,确保设备完好、性能稳定，符合工艺要求。,坡口制备与清理,按照设计要求制备坡口，清理油污、锈蚀等杂质。,焊前准备与检查,监控焊接参数,按照设计要求执行焊接顺序，避免产生应力集中和变形。,检查焊接顺序,监控层间温度,记录焊接过程,01,02,04,03,详细记录焊接过程参数、操作情况及异常情况。,实时监控焊接电流、电压、速度等参数，确保符合工艺规程。,控制多层多道焊的层间温度，避免产生裂纹等缺陷。,焊接过程监控,外观检查,检查焊缝外观质量，如余高、宽度、咬边等。,无损检测,采用X射线、超声波等方法检测焊缝内部质量。,力学性能试验,进行拉伸、弯曲、冲击等试验，评定焊缝力学性能。,缺陷处理,对检测出的缺陷进行返修或补焊，直至合格。,焊后检验与处理,关键工序控制点,将影响焊接质量的关键工序设置为控制点，如坡口制备、焊接参数设置等。,特殊过程控制点,对特殊过程进行重点控制，如采用新材料、新工艺时的焊接过程。,质量检验控制点,在焊接过程中设置质量检验控制点，如焊缝外观质量检查、无损检测等。,返修处理控制点,对返修处理过程进行严格控制，确保返修质量符合要求。,质量控制点设置,焊接质量评估与检测,04,外观质量检查,01,焊缝外观成形良好，与母材圆滑过渡，无裂纹、未熔合、夹渣、焊瘤等缺陷。,02,焊缝余高符合标准要求，无过大或过小现象，避免应力集中或强度降低。,焊缝宽度均匀，无突然变宽或变窄现象，保证受力均匀。,03,超声检测,利用超声波对焊缝进行探伤，检测裂纹、未熔合等面积型缺陷。,采用渗透探伤剂对焊缝表面进行检测，发现表面开口缺陷。,渗透检测,对焊缝进行X射线或射线检测，检查内部是否存在气孔、夹渣、未焊透等缺陷。,射线检测,对焊缝表面进行磁粉探伤，检查表面或近表面的裂纹等缺陷。,磁粉检测,无损检测技术应用,力学性能试验,对焊接接头进行拉伸试验，测定其抗拉强度和塑性指标。,拉伸试验,对焊接接头进行冲击试验，测定其冲击韧性和抗脆断能力。,冲击试验,对焊缝及热影响区进行硬度测试，了解其硬度分布和变化情况。,硬度试验,对焊接接头进行弯曲试验，检验其弯曲性能和韧性。,弯曲试验,1,光谱分析,采用光谱仪对焊缝金属进行化学成分分析，确保其元素含量符合要求。,化学试剂分析,采用化学试剂对焊缝金属进行定性或定量分析，进一步验证其化学成分。,金相分析,对焊缝金属进行金相组织观察和分析，了解其显微组织和相结构。,腐蚀试验,对焊缝金属进行腐蚀试验，了解其耐腐蚀性能和稳定性。,化学成分分析,问题分析与改进措施,05,可能由于焊接应力、材料缺陷或工艺不当导致。,裂纹,由于焊接前清理不彻底或焊接过程中熔渣未能及时浮出造成。,夹渣,通常由焊接过程中的气体保护不足或熔池中的气体未完全逸出引起。,气孔,可能由于焊接参数设置不当、坡口设计不合理或操作技术不熟练导致。,未熔合与未焊透,01,03,02,04,焊接缺陷类型及成因分析,对于气孔,加强气体保护、调整焊接参数、改善熔池脱气条件等。,对于未熔合与未焊透,调整焊接参数、改进坡口设计、提高操作技能等。,对于夹渣,加强焊前清理、调整焊接角度和速度、优化熔渣浮出条件等。,对于裂纹,优化焊接顺序、减小焊接应力、预热和后热处理等。,针对性改进措施制定,严格把控材料质量，避免使用不合格材料。,提高焊工技能水平，定期进行培训和考核。,加强焊接过程监控，确保焊接参数稳定且符合工艺要求。,强化焊接现场管理，保持环境清洁、干燥，避免不利因素影响焊接质量。,预防措施建议,结论与展望,06,本次钢结构焊接工艺评定严格按照相关标准和规范进行，评定结果表明所采用的焊接工艺能够满足设计要求和使用条件。,焊接工艺评定符合标准,通过对焊接试样的力学性能、无损检测等方面的全面评估，证实本次焊接工艺所得到的焊缝质量稳定可靠，符合相关质量要求。,焊接质量稳定可靠,参与本次焊接工艺评定的焊工均经过专业培训，技能水平达标，能够保证焊接质量的稳定性和可靠性。,焊工技能水平达标,评定结果总结,评定成本较高,本次焊接工艺评定需要投入大量的人力、物力和财力，导致评定成本较高，可能增加了工程成本。,对新材料的适应性有待验证,随着新材料的不断涌现，本次焊接工艺评定所采用的材料可能无法完全适应新材料的要求，需要进一步验证和改进。,评定周期较长,由于焊接工艺评定涉及的环节较多，导致评定周期较长，可能在一定程度上影响了工程进度。,本次评定存在不足,优化评定流程,针对评定周期较长的问题，可以通过优化评定流程、减少不必要的环节等方式来缩短评定周期，提高评定效率。,降低评定成本,在保证评定质量的前提下，可以通过采用先进的评定方法、提高评定自动化程度等方式来降低评定成本，减少工程成本支出。,加强新材料适应性研究,针对新材料的不断涌现，需要加强新材料适应性研究，探索适合新材料的焊接工艺和方法，提高焊接质量和效率。同时，也需要关注新材料对焊接工艺的影响和挑战，做好技术储备和应对工作。,未来改进方向,THANKS,感谢观看,
