电气装配工培训课件.pptx

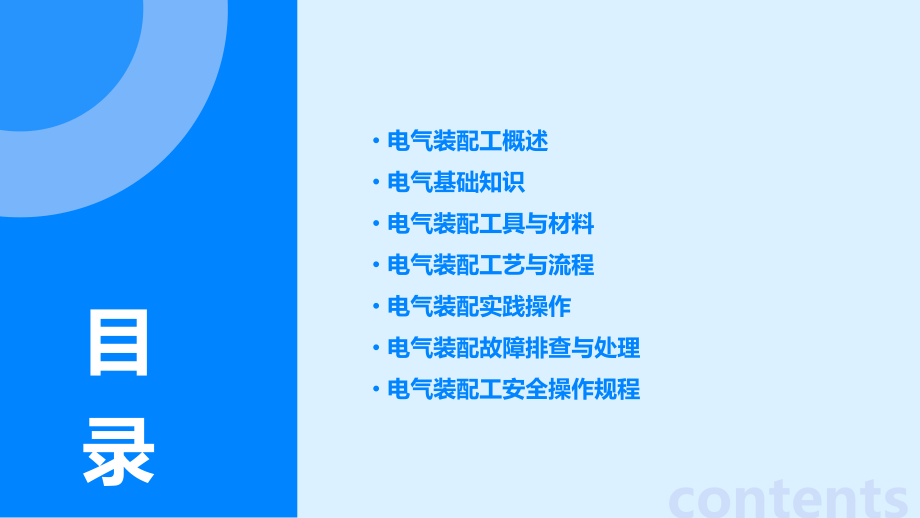

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,电气装配工培训课件,电气装配工概述,电气基础知识,电气装配工具与材料,电气装配工艺与流程,电气装配实践操作,电气装配故障排查与处理,电气装配工安全操作规程,contents,目,录,电气装配工概述,01,CATALOGUE,01,04,05,06,03,02,定义：电气装配工是负责按照图纸和技术要求，进行电气设备、系统和控制装置的装配、调试和维修的专业技术人员。,职责,阅读和理解电气图纸、技术文件及装配工艺要求；,根据图纸和技术要求，进行电气元件、部件和设备的装配；,对装配完成的电气设备进行调试和检测，确保设备正常运行；,对电气设备进行维修和保养，保证设备的稳定性和可靠性。,定义与职责,电气装配工的重要性,保障电气设备的安全运行,电气装配工通过专业的技能和知识，确保电气设备按照设计要求正确装配，从而保障设备的安全运行。,提高生产效率,熟练的电气装配工能够快速准确地完成设备装配和调试，提高生产效率，降低生产成本。,促进技术创新,电气装配工在实践中积累了丰富的经验，能够为电气设备的设计和改进提供宝贵的建议，促进技术创新。,电气装配工的技能要求,熟练掌握装配技能,能够熟练使用各种装配工具和设备，按照图纸和技术要求进行电气设备的装配。,具备识图能力,能够阅读和理解电气图纸、技术文件及装配工艺要求。,熟练掌握电气基础知识,包括电路原理、电子技术、电机与拖动等基础知识。,具备调试和检测能力,能够对装配完成的电气设备进行调试和检测，确保设备正常运行。,掌握维修和保养技能,能够对电气设备进行维修和保养，保证设备的稳定性和可靠性。,电气基础知识,02,CATALOGUE,电压,电压是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。,电流,电荷的定向移动形成电流，正电荷定向移动的方向为电流方向。,电阻,电阻是描述导体导电性能的物理量，用R表示。电阻由导体两端的电压U与通过导体的电流I的比值来定义，即R=U/I。,电流、电压和电阻,电路是由金属导线和电气、电子部件组成的导电回路，称为电路。在电路输入端加上电源使输入端产生电势差，电路连通时即可工作。,电路,电路由电源、负载、连接导线和辅助设备四大部分组成。实际应用的电路都比较复杂，因此，为了便于分析电路的实质，通常用符号表示组成电路实际原件及其连接线，即画成所谓电路图。,电路组成,电路的基本概念和组成,防触电,电气装配工在工作过程中应始终注意防触电，包括穿戴防护用品、定期检查工具和设备、遵守安全操作规程等。,防火防爆,电气设备在运行过程中可能产生高温、电弧等危险因素，容易引起火灾或爆炸事故。因此，电气装配工需要了解防火防爆知识，如正确选用和安装电气设备、保持设备良好运行、及时处理异常情况等。,安全标识识别,电气装配工应能够识别各种安全标识，如禁止标识、警告标识、指令标识等，以便在工作中正确应对各种危险情况。,电气安全知识,电气装配工具与材料,03,CATALOGUE,万用表,用于测量电压、电流和电阻等电气参数。,压线钳,用于压制电线连接端子，保证电线连接牢固。,电工刀,用于剥削电线绝缘层，切割绳索等。,螺丝刀,用于拧紧或松开螺丝，具有不同规格和头型以适应不同螺丝。,扳手,用于夹紧或松开螺母和螺栓，常见类型有活动扳手、开口扳手等。,常用电气装配工具,电气装配常用材料,用于传输电能，有不同规格和类型以适应不同需求。,用于防止电流外泄，保证电气安全，如绝缘胶带、绝缘套管等。,用于实现电线之间的连接，如接线端子、插头插座等。,用于固定电气元件和连接线路，如螺丝、螺母、垫圈等。,电线,绝缘材料,连接端子,紧固件,01,02,04,工具与材料的选择和使用,根据装配需求和现场条件选择合适的工具和材料。,熟悉各种工具和材料的使用方法和注意事项。,保持工具和材料的清洁和完好，定期进行维护和保养。,遵守安全操作规程，确保装配过程的安全和质量。,03,电气装配工艺与流程,04,CATALOGUE,元件安装和固定,按照图纸要求，将元件安装在规定的位置，并进行固定。,设计和准备阶段,熟悉图纸和技术条件，准备工具和材料，安排装配场地。,元件检测和预处理,对电气元件进行外观检查、性能测试和必要的预处理。,线路连接和调试,连接元件之间的线路，进行初步的调试和检测。,整体检查和测试,对整个电气系统进行全面的检查和测试，确保系统正常运行。,电气装配的工艺流程,熟悉各种电气元件的名称、型号、规格和用途。,识别电气元件,检测电气元件,判断元件好坏,使用万用表等工具对电气元件进行性能检测，如电阻、电容、电感等。,根据检测结果判断元件是否合格，对于不合格的元件进行更换。,03,02,01,电气元件的识别与检测,根据装配需求准备相应的工具和材料，如螺丝刀、导线、绝缘材料等。,准备工具和材料,检查整个电气系统的安全性，如接地、绝缘等。整理装配场地和工具，保持环境整洁。,安全检查和整理,熟悉电气装配图纸，了解各元件的连接方式和布局。,阅读和理解图纸,按照图纸要求将元件安装在规定的位置，并使用螺丝等紧固件进行固定。,元件安装和固定,使用导线将各元件连接起来，形成完整的电路。然后进行初步的调试和检测，确保电路正常工作。,线路连接和调试,02,01,03,04,05,电气装配的步骤与方法,电气装配实践操作,05,CATALOGUE,熟悉电气元件的结构、性能和安装要求；检查电气元件的型号、规格和数量是否符合设计要求。,安装前的准备工作,按照设计要求，将电气元件安装在规定的位置，并进行固定；连接电气元件之间的导线，确保连接牢固、可靠。,安装步骤,遵守安全操作规程，确保安装过程中的人身和设备安全；按照电气元件的安装要求进行操作，避免损坏元件或影响使用性能。,安装注意事项,电气元件的安装与固定,1,2,3,根据导线的类型和规格，选择合适的连接方法，如焊接、压接、绕接等；确保连接牢固、接触良好，并符合电气安全要求。,导线连接方法,对连接好的导线进行绝缘处理，如使用绝缘套管、绝缘胶带等；确保绝缘层完整、连续，防止漏电和短路现象的发生。,绝缘处理措施,保持工作区域的清洁和干燥，避免灰尘和潮湿对导线连接和绝缘的影响；使用合格的导线和绝缘材料，确保电气安全性能。,导线连接与绝缘注意事项,导线的连接与绝缘处理,调试前的准备工作,01,熟悉电气设备的性能、参数和调试要求；检查电气设备的安装是否符合设计要求，导线连接是否牢固、可靠。,调试步骤,02,按照调试要求，逐步对电气设备进行通电调试；观察电气设备的运行状态，记录相关参数和数据。,检测方法与注意事项,03,使用合适的检测仪器对电气设备进行检测，如万用表、示波器等；确保检测仪器的准确性和可靠性；遵守电气设备调试和检测的安全操作规程，确保人员和设备的安全。,电气设备的调试与检测,电气装配故障排查与处理,06,CATALOGUE,电源故障,线路故障,元器件故障,控制系统故障,常见电气故障类型与原因,01,02,03,04,包括电压不稳定、电源线路短路等，可能导致设备无法正常工作或损坏。,线路老化、接触不良、绝缘破损等引起的故障，可能导致设备异常或停机。,电阻、电容、电感、晶体管等元器件损坏或性能下降，导致电路功能失效。,控制器、传感器等控制系统元器件损坏或参数设置错误，导致设备无法按预期运行。,观察法,测量法,替换法,逐步排查法,故障排查方法与步骤,通过看、听、闻等方式，检查设备是否有明显的异常现象，如异味、异响、变色等。,对于怀疑有问题的元器件，可以用正常的元器件进行替换，观察设备是否能恢复正常工作。,使用万用表、示波器等测量工具，对电路中的电压、电流、电阻等参数进行测量，判断电路是否正常。,从电源开始，逐步向负载方向排查，直到找到故障点。,根据故障类型和原因，采取相应的处理措施，如更换损坏的元器件、修复破损的线路、调整控制器参数等。,处理措施,在处理故障时，必须确保人身安全，切勿带电操作，避免发生触电事故。,安全第一,定期对电气装配进行检查和维护，及时发现并处理潜在故障，避免故障扩大和影响设备正常运行。,预防为主,对每次故障处理进行详细记录和分析，总结经验教训，为今后的工作提供参考和借鉴。,记录与分析,故障处理措施与注意事项,电气装配工安全操作规程,07,CATALOGUE,安全操作规范与要求,在进行电气装配前，必须认真检查设备、元件和材料的规格、型号、质量等是否符合要求。,熟悉电气设备的基本性能和操作方法，正确使用各种工具和测量仪表。,严格遵守电气安全操作规程，确保人身安全和设备安全。,严格按照图纸和技术要求进行装配，不得随意更改或省略任何步骤。,在装配过程中，应注意保持设备、元件和材料的清洁，防止灰尘、油污等杂质进入设备内部。,在进行电气装配时，必须穿戴好劳动防护用品，如绝缘鞋、绝缘手套等。,对于高压电气设备，必须采取特殊的安全防护措施，如设置安全遮栏、悬挂警示标志等。,在使用电气设备时，应注意检查设备的接地、接零等保护措施是否完好有效。,配备必要的消防器材和安全防护装备，如灭火器、安全带等，以便在紧急情况下及时采取措施。,01,02,03,04,安全防护措施与装备,在发生电气事故时，应立即切断电源，并使用相应的灭火器材进行灭火。,对于受伤人员，应立即进行急救处理，并及时送往医院救治。,及时报告事故情况，并按照应急预案的要求采取相应的救援措施。,在事故处理完毕后，应认真分析事故原因，总结经验教训，并采取有效的措施防止类似事故的再次发生。,安全事故应急处理,THANKS,感谢观看,
