围岩稳定分析报告.pptx

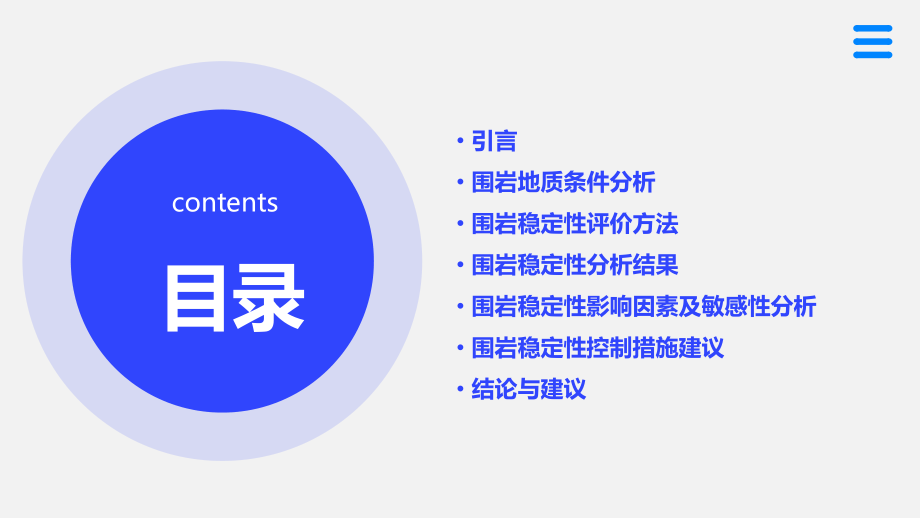

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,围岩稳定分析报告,目录,contents,引言,围岩地质条件分析,围岩稳定性评价方法,围岩稳定性分析结果,围岩稳定性影响因素及敏感性分析,围岩稳定性控制措施建议,结论与建议,引言,01,分析围岩稳定性，评估工程安全风险，提出相应的工程措施建议。,随着地下工程建设的不断发展，围岩稳定性问题日益突出，成为影响工程安全和进度的关键因素。,报告目的和背景,背景,目的,报告范围,分析对象,本次报告主要针对某地下工程的围岩稳定性进行分析。,分析内容,包括围岩的物理力学性质、地质构造、水文地质条件等方面的分析，以及围岩稳定性的综合评价和工程措施建议。,适用范围,本报告适用于该地下工程的设计、施工和监理等相关单位，可作为工程决策和实施的参考依据。,围岩地质条件分析,02,主要包括砂岩、泥岩、页岩等，具有层理、页理等结构特征，力学性质受沉积环境和成岩作用影响。,沉积岩,如花岗岩、闪长岩等，具有结晶颗粒结构和块状构造，力学性质通常较好，但局部可能存在节理、裂隙等发育。,火成岩,如片麻岩、大理岩等，具有片理、片麻理等结构特征，力学性质受变质程度和原岩性质影响。,变质岩,地层岩性,地层在构造应力作用下形成的波状起伏形态，对围岩稳定性影响较大。,褶皱,断层,节理裂隙,岩层或岩体在构造应力作用下发生断裂，并沿断裂面发生明显位移，对围岩稳定性产生不利影响。,岩层中发育的各种节理、裂隙等结构面，影响岩体的完整性和力学性质。,03,02,01,地质构造,03,水文地质灾害,如岩溶塌陷、地面沉降、地裂缝等，对围岩稳定性产生直接破坏作用。,01,地下水类型,根据含水介质类型，可分为孔隙水、裂隙水和岩溶水等，对围岩稳定性产生不同影响。,02,地下水动态,地下水的补给、径流和排泄条件，影响地下水的分布和变化特征，进而对围岩稳定性产生影响。,水文地质条件,地应力测量,通过现场测量和室内试验等手段，获取地应力的大小和方向等信息，为围岩稳定性分析提供依据。,地应力与围岩稳定性关系,地应力的大小、方向和分布特征对围岩稳定性产生重要影响，是围岩稳定性分析的关键因素之一。,地应力成因,主要包括自重应力、构造应力和残余应力等，是引起围岩变形和破坏的根本作用力。,地应力场特征,围岩稳定性评价方法,03,工程地质类比法,利用相似地质条件下的工程经验，对围岩稳定性进行初步评价。,专家经验法,依靠专家知识和经验，对围岩稳定性进行主观判断和评价。,岩体质量分级法,根据岩体结构、岩性、风化程度等因素，对岩体质量进行分级，进而评价围岩稳定性。,定性评价方法,数值分析法,采用有限元、有限差分等数值分析方法，对围岩应力、变形等进行分析，评价其稳定性。,解析法,通过建立力学模型，利用数学解析方法求解围岩应力、变形等，进而评价其稳定性。,监测数据分析法,通过对围岩变形、应力等监测数据的分析，评价其稳定性。,定量评价方法,运用模糊数学理论，综合考虑多种因素，对围岩稳定性进行综合评价。,模糊综合评判法,运用灰色系统理论，对围岩稳定性进行综合评价，适用于信息不完全的情况。,灰色系统理论法,利用神经网络模型，对围岩稳定性进行综合评价，具有自学习和自适应能力。,神经网络法,综合评价方法,围岩稳定性分析结果,04,强度高、节理裂隙不发育、整体性好，如花岗岩、石英岩等。这类围岩在隧道开挖后自身稳定性好，不易发生失稳破坏。,坚硬围岩,强度较高，但节理裂隙较发育，整体性一般，如砂岩、页岩等。这类围岩在隧道开挖后可能出现局部失稳，需采取一定的支护措施。,较坚硬围岩,强度低、易风化、节理裂隙发育、自稳能力差，如粘土岩、泥岩等。这类围岩在隧道开挖后极易发生失稳破坏，需采取强有力的支护措施。,软弱围岩,围岩分类及特征描述,稳定围岩,01,坚硬围岩和部分较坚硬围岩在隧道开挖后能够保持稳定，无需采取特殊的支护措施。,基本稳定围岩,02,部分较坚硬围岩和少量软弱围岩在隧道开挖后可能出现局部失稳，需采取一定的支护措施以保证施工安全。,不稳定围岩,03,软弱围岩和部分较破碎的较坚硬围岩在隧道开挖后极易发生失稳破坏，需采取强有力的支护措施，并加强施工过程中的监控和量测。,围岩稳定性评价结果,根据地质勘察资料和现场施工情况，划定不稳定围岩区域，明确各区域的边界和范围。,对不稳定围岩区域进行详细的地质描述，包括岩性、构造、节理裂隙发育情况等，为后续的支护设计和施工提供依据。,根据不稳定围岩区域的特征和范围，制定相应的支护方案和施工措施，确保隧道施工过程中的安全。同时，加强现场监控和量测，及时发现和处理异常情况。,不稳定围岩区域划定,围岩稳定性影响因素及敏感性分析,05,地质构造,包括断层、节理、褶皱等地质构造对围岩稳定性的影响。,岩性特征,岩石的物理力学性质、风化程度、软弱夹层等对围岩稳定性的影响。,水文地质条件,地下水的赋存状态、渗透性、水压等对围岩稳定性的影响。,开挖方式与支护措施,开挖方法、支护结构类型、支护时机等对围岩稳定性的影响。,影响因素识别,敏感性分析方法,单因素敏感性分析,通过改变单一因素的取值，观察围岩稳定性指标的变化情况，评估各因素对围岩稳定性的敏感程度。,多因素敏感性分析,同时考虑多个因素的取值变化，综合分析各因素对围岩稳定性的综合影响，确定敏感因素及其影响程度。,地质构造影响程度,断层、节理等地质构造可能导致围岩破碎、松动，降低围岩稳定性。其影响程度取决于构造的规模、产状、充填情况等因素。,岩石的物理力学性质是决定围岩稳定性的内在因素。软弱岩石、风化程度高的岩石以及含有软弱夹层的岩石，其稳定性较差，易发生变形和破坏。,地下水对围岩稳定性的影响主要表现在水压作用、软化作用、冲刷作用等方面。当地下水位较高、水压较大时，易导致围岩失稳。,合理的开挖方式和支护措施能够有效地控制围岩变形，提高围岩稳定性。反之，不当的开挖方式和支护措施可能加剧围岩的变形和破坏。,岩性特征影响程度,水文地质条件影响程度,开挖方式与支护措施影响程度,影响因素对围岩稳定性的影响程度,围岩稳定性控制措施建议,06,根据围岩性质，选择合适的支护方式，如喷射混凝土、锚杆、钢架等，以增强围岩的自稳能力。,加固支护结构,对破碎、软弱围岩进行注浆加固，提高其整体性和强度，减少变形和破坏。,注浆加固,设置有效的排水系统，降低地下水位，减少水对围岩的软化作用。,排水措施,工程措施建议,培训与教育,对施工人员进行围岩稳定相关知识和技能的培训，提高其安全意识和操作技能。,应急预案制定,针对可能出现的围岩失稳情况，制定相应的应急预案，以便及时响应和处理。,加强施工管理,建立严格的施工管理制度，确保各项工程措施得到有效实施。,管理措施建议,1,2,3,根据工程需要，建立围岩稳定性监测体系，包括变形监测、应力监测、水位监测等。,建立监测体系,对监测数据进行定期采集和分析，及时掌握围岩稳定状况，为采取相应措施提供依据。,定期监测与数据分析,根据监测数据，设定合理的预警阈值，建立预警机制，以便在围岩失稳前及时采取应对措施。,预警机制建立,监测措施建议,结论与建议,07,围岩稳定性评估,根据地质勘察数据和实验室分析结果，围岩稳定性整体较好，但在局部区域存在不稳定因素，如节理、裂隙发育等。,影响因素分析,影响围岩稳定性的主要因素包括地质构造、岩性、地下水、地应力等。其中，地质构造和岩性对围岩稳定性的影响最为显著。,支护措施效果评价,针对不稳定区域采取的支护措施，如锚杆、喷射混凝土等，有效地提高了围岩的稳定性，减少了变形和破坏的可能性。,结论总结,完善支护措施,根据围岩稳定性分析结果，对现有支护措施进行完善和优化，提高支护效果和安全性。,深入研究和技术创新,针对围岩稳定性存在的问题和挑战，开展深入研究和技术创新，提出更加有效的解决方案和措施。,加强监测和预警,建立健全围岩稳定性监测和预警系统，及时发现和处理潜在的安全隐患。,加强地质勘察,在后续工作中，应进一步加强地质勘察工作，特别是对局部不稳定区域进行详细调查和评估。,下一步工作建议,THANK YOU,
