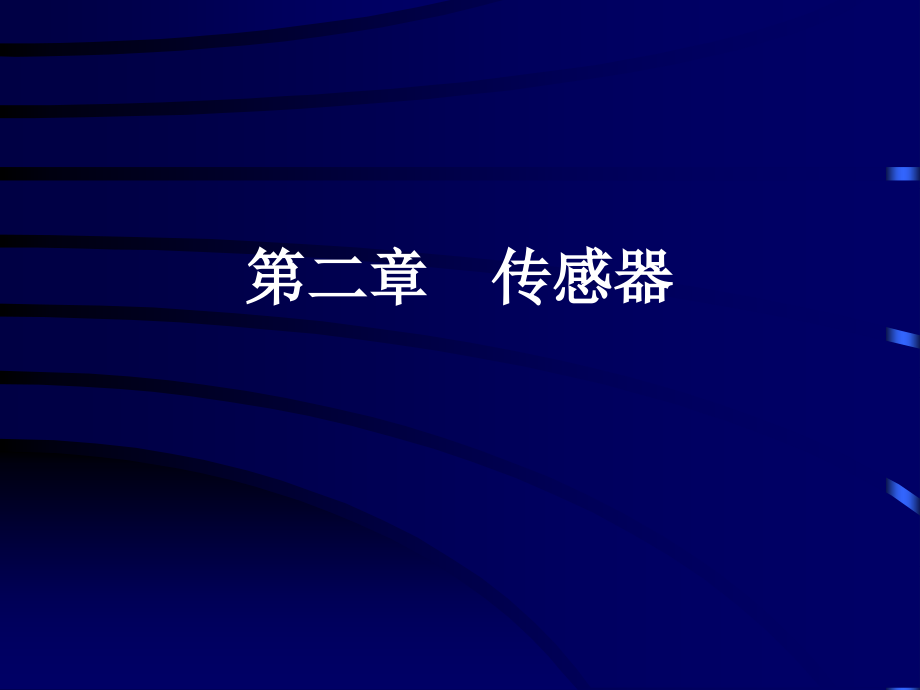

第二章传感器.ppt

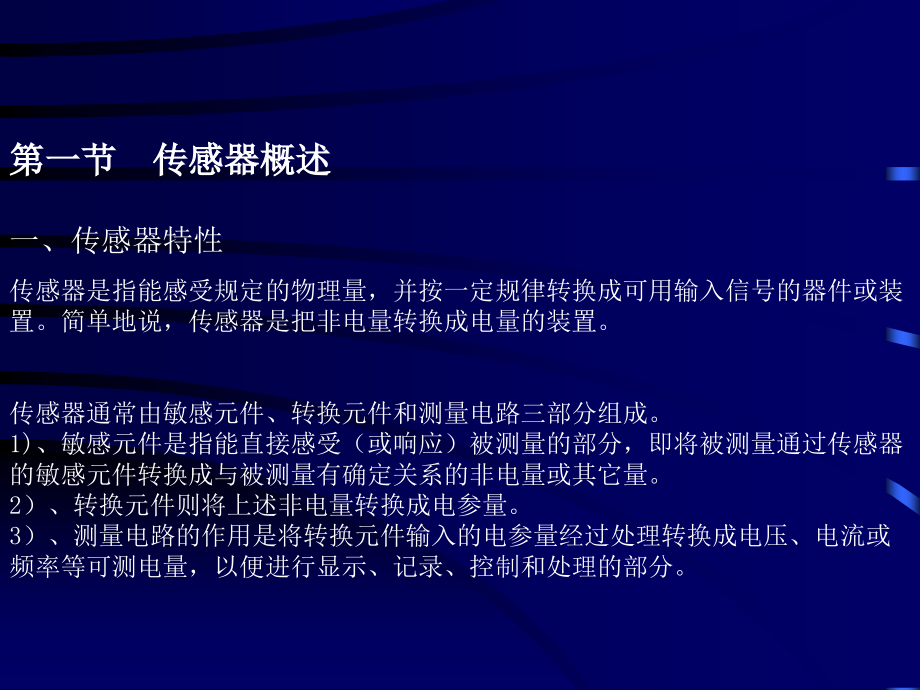

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二章 传感器,第一节,传感器概述,一、传感器特性,传感器是指能感受规定的物理量，并按一定规律转换成可用输入信号的器件或装置。简单地说，传感器是把非电量转换成电量的装置。,传感器通常由敏感元件、转换元件和测量电路三部分组成。,1)、敏感元件是指能直接感受（或响应）被测量的部分，即将被测量通过传感器的敏感元件转换成与被测量有确定关系的非电量或其它量。,2）、转换元件则将上述非电量转换成电参量。,3）、测量电路的作用是将转换元件输入的电参量经过处理转换成电压、电流或频率等可测电量，以便进行显示、记录、控制和处理的部分。,传感器的静态特性参数指标,1,灵敏度,灵敏度是指稳态时传感器输出量和输入量之比，或输出量的增量和输入量的增量之比，用表示为,Y,X,2分辨力,传感器在规定的测量范围内能够检测出的被测量的最小变化量称为分辨力。,3测量范围和量程,在允许误差限内，被测量值的下限到上限之间的范围称为测量范围。,4线性度（非线性误差）,在规定条件下，传感器校准曲线与拟合直线间的最大偏差与满量程输出值的百分比称为线性度或非线性误差。,5迟滞,迟滞是指在相同的工作条件下，传感器的正行程特性与反行程特性的不一致程度。,6重复性,重复性是指在同一工作条件下，输入量按同一方向在全测量范围内连续变化多次所得特性曲线的不一致性。,7零漂和温漂,传感器在无输入或输入为另一值时，每隔一定时间，其输入值偏离原示值的最大偏差与满量程的百分比为零漂。而温度每升高1,，传感器输出值的最大偏差与满量程的百分比，称为温漂。,二、发动机常用传感器工作机理,1,磁电效应,根据法拉第电磁感应定律，,N,匝线圈在磁场中运动，切割磁力线（或线圈所在磁场的磁通变化）时，线圈中所产生的感应电动势的大小取决于穿过线圈的磁通的变化率，,直线移动式磁电传感器,直线移动式磁电传感器由永久磁铁、线圈和传感器壳体等组成,当壳体随被测振动体一起振动且在振动频率远大于传感器的固有频率时，由于弹簧较软，运动件质量相对较大，运动件来不及随振动体一起振动（静止不动）。此时，磁铁与线圈之间的相对运动速度接近振动体的振动速度。,转动式磁电传感器,软铁、线圈和永久磁铁固定不动。由导磁材料制成的测量齿轮安装在被测旋转体上，每转过一个齿，测量齿轮与软铁之间构成的磁路磁阻变化一次，磁通也变化一次。线圈中感应电动势的变化频率（脉冲数）等于测量齿轮上的齿数和转速的乘积。,二、霍耳式传感器,1,霍耳效应,半导体或金属薄片置于磁场中，当有电流（与磁场垂直的薄片平面方向）流过时，在垂直于磁场和电流的方向上产生电动势，这种现象称为霍耳效应。,2,霍耳元件,目前常用的霍耳材料锗（,Ge,）、,硅（,Si,）、,锑化铟（,InSb,）、,砷化铟（,InAs,）,等,。,N,型锗容易加工制造，霍耳系数、温度性能、线性度较好；,P,型硅的线性度最好，霍耳系数、温度性能同,N,型锗，但电子迁移率较低，带负载能力较差，通常不作单个霍耳元件。,三、压电式传感器,1压电效应,对某些电介质沿着一定方向加力而使其变形时，在一定表面上产生电荷，当外力撤除后，又恢复到不带电状态，这种现象称为正压电效应。在电介质的极化方向施加电场，电介质会在一定方向上产生机械变形或机械压力，当外电场去除后，变形或应力随之消失，此现象称为逆压电效应。,2压电元件,压电式传感器是物性型的、发电式传感器。常用的压电材料有石英晶体（,SiO2,）,和人工合成的压电陶瓷。,压电陶瓷的压电常数是石英晶体的几倍，灵敏度较高。,四、光电式传感器,1光电效应,当光线照射物体时，可看作一串具有能量,E,的光子轰击物体，如果光子的能量足够大，物质内部电子吸收光子能量后，摆脱内部力的约束，发生相应电效应的物理现象，称为光电效应。,1）在光线作用下，电子逸出物体表面的现象，称为外光电效应，如光电管、光电倍增管等。,2）在光线作用下，物体的电阻率改变的现象，称为内光电效应，如光敏电阻、光敏二极管、光敏三极管、光敏晶闸管等。,3）在光线作用下，物体产生一定方向电动势的现象，称为光生伏特现象，如光电池（属于对感光面入射光点位置敏感的器件）等。,2光敏电阻,光敏电阻受到光线照射时，电子迁移，产生电子,空穴对，使电阻率变小。光照越强，阻值越低。入射光线消失，电子,空穴对恢复，电阻值逐渐恢复原值。,3光敏管,光敏管（光敏二极管、光敏三极管、光敏晶闸管等）属于半导体器件。,4,电致发光,固体发光材料在电场激发下产生的发光现象称为电致发光。电致发光是将电能直接转换成光能的过程。发光二极管,(,LED),是以特殊材料掺杂制成的半导体电致发光器件。当其,PN,结正向偏置时，由于电子空穴复合时产生过剩能量，该能量以光子形式放出而发光。,五、热电式传感器,1热电效应,将两种不同性质的金属导体,A,、,B,接成一个闭合回路，如果两接合点温度不相等（,T0,T,），,则在两导体间产生电动势，并且回路中有一定大小的电流存在，此现象称为热电效应。,2,热电阻传感器,热电阻材料通常为纯金属，广泛使用的是铂、铜、镍、铁等,3热敏电阻传感器,热敏电阻用半导体制成，与金属热电阻相比有以下特点：,1）电阻温度系数大，灵敏度高；,2）结构简单，体积小，易于点测量；,3）电阻率高，且适合动态测量；,4）阻值与温度变化的关系是非线性的；,5）稳定性较差。,第二节,空气流量计,一、叶片式空气流量计,空气流量计的结构简单，可靠性高；但进气阻力大，响应较慢且体积较大,二、卡门旋涡式空气流量计,所谓卡门旋涡，是指在流体中放置一个圆柱状或三角状物体时，在这一物体的下游就会产生的两列旋转方向相反，并交替出现的旋涡,光学式卡门旋涡空气流量计,在产生卡门旋涡的过程中，旋涡发生器两侧的空气压力会发生变化，通过导孔作用在金属箔上，从而使其振动，发光二极管的光照在振动的金属箔上时，光敏三极管接收到的金属箔上的反射光是被旋涡调制的光，其输出经解调得到代表空气流量的频率信号。,超声波式卡门旋涡空气流量计,在卡门涡流发生器下游管路两侧相对安装超声波发射探头和接收探头。因卡门涡流对空气密度的影响，就会使超声波从发射探头到接收探头的时间较无旋涡变晚而产生相位差。对此相位信号进行处理，就可得到旋涡脉冲信号，,三、热线式空气流量计,1,工作原理,当无空气流动时，电桥处于平衡状态，控制电路输出某一加热电流至热线电阻,R,H,；,当有空气流动时，由于,R,H,的热量被空气吸收而变冷，其电阻值发生变化，电桥失去平衡，如果保持热线电阻与吸入空气的温差不变并为一定值，就必须增加流过热线电阻的电流,I,H,。,因此，热线电流,就是空气质量流量的函数。,四、热膜式空气流量计,热膜式空气流量计的工作原理与热线式空气流量计类似，都是用惠斯登电桥工作的。所不同的是：热膜式不使用白金丝作为热线，而是将热线电阻、补偿电阻及桥路电阻用厚膜工艺制作在同一陶瓷基片上构成的。,第三节,压力传感器,半导体应变式进气压力传感器是利用压阻效应原理工作的。,第四节,节气门位置传感器,一、开关式节气门位置传感器,传感器由与节气门轴联动的凸轮、动触点、怠速触点、满负荷触点等组成。动触点接微机电源，当节气门全关闭时，怠速触点与动触点接通；当节气门开度达,50%,以上时，满负荷触点与动触点接通；而当节气门开度在全闭至,50%,之间时，动触点悬空。,二、线性节气门位置传感器,线性节气门位置传感器采用线性电位计，由节气门轴带动电位计的滑动触点，在不同的节气门开度下，接入回路的电阻不同,第五节,氧传感器,氧传感器安装在排气管内。由于排气中的氧气浓度可以反映空燃比的大小，所以，在电子控制燃油喷射系统中广泛使用氧传感器。氧传感器随时将检测的氧气浓度反馈给,ECU,，,ECU,据此判断空燃比是否偏离理论值，一旦偏离，就调节喷油量，以控制空燃比收殓于理论值。,一、二氧化钛（,i,2,）氧传感器,二氧化钛氧传感器是利用半导体材料二氧化钛的电阻值，随排气中氧含量的变化而改变的特性制成的，是一种电阻型氧传感器。,二、二氧化锆（,r,2,）氧传感器,二氧化锆氧气传感器的基本元件是二氧化锆（,r,2）陶瓷，因其为固定电解质管，亦称锆管。锆管固定在带有安装螺丝的固定套内，锆管内表面与大气相通，外表面与排气相通，其内外表面都覆盖着一层多孔性的铂膜作为电极。,第六节,温度传感器,为了解发动机的热状态，计算进气的质量流量及进行排气净化处理，需要有能够连续、精确地测量冷却液温度、进气温度与排气温度的传感器。温度传感器的种类很多，如热敏电阻式、半导体二极管式、热电偶式等,热敏电阻式冷却液温度传感器一般安装在发动机缸体、缸盖的水套或节温器壳内并伸入水套中,第七节,爆震传感器,爆震传感器用来检测发动机有无爆震发生，检测方法有三种：一是检测气缸压力；二是检测发动机振动；三是检测燃烧噪声。目前常用检测发动机振动的方法来判断有无爆震。爆震传感器有磁致伸缩式和压电式两种，,一、磁致伸缩式爆震传感器,二、压电式爆震传感器,第八节 曲轴位置传感器,曲轴位置传感器亦称点火信号发生器，用于点火正时控制。传统点火系统中的曲轴位置传感器是分电器凸轮轴和断电器。,一、磁脉冲式曲轴位置传感器,二、霍耳式曲轴位置传感器,霍耳式曲轴位置传感器由两个部件组成。一个部件是与分火头制成一体的定时转子即所谓的触发叶轮；另一个部件是霍耳信号发生器。,触发叶轮由导磁材料制成，其上的叶片数与发动机气缸数相同触发叶轮由分电器轴带动。,霍耳信号发生器由霍耳集成电路、永久磁铁等组成，两者之间留有一个空隙，以便叶轮的叶片能在隙内转动。,三、光电式位置传感器,第九节,转速传感器,转速传感器有磁脉冲式、光电式、霍耳式等。磁脉冲式（或光电式、霍耳式等）转速传感器的结构、工作原理与磁脉冲式（或光电式、霍耳式等）曲轴位置传感器类似，即将输出脉冲信号经,ECU,处理后，就可得到转速输出。,The end,
