配管柱画井下管柱示意图.ppt

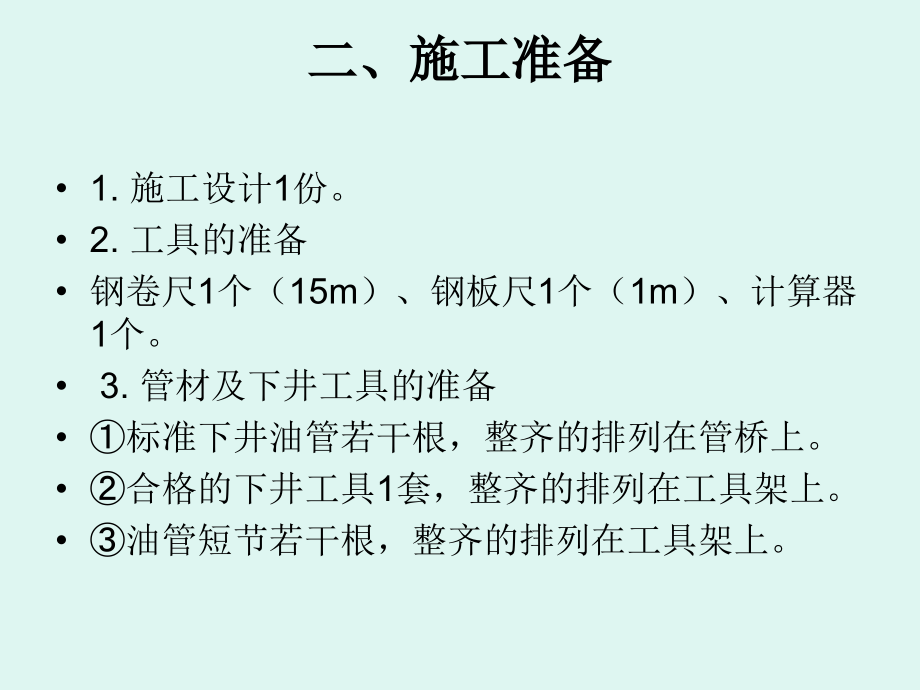

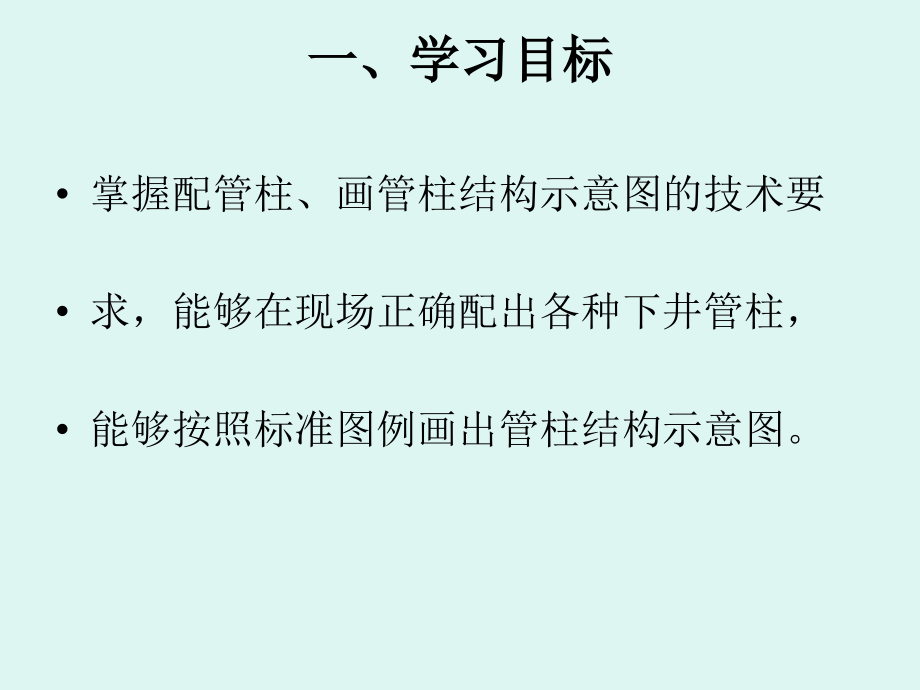

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,一、学习目标,掌握配管柱、画管柱结构示意图的技术要,求，能够在现场正确配出各种下井管柱，,能够按照标准图例画出管柱结构示意图。,二、施工准备,1.施工设计1份。,2.工具的准备,钢卷尺1个（15m）、钢板尺1个（1m）、计算器1个。,3.管材及下井工具的准备,标准下井油管若干根，整齐的排列在管桥上。,合格的下井工具1套，整齐的排列在工具架上。,油管短节若干根，整齐的排列在工具架上。,三、操作步骤,1.了解施工设计内容,掌握下井管柱结构，下井工具名称、规范、用途及先后顺序和间隔标准。,掌握夹层厚度。,掌握套管接箍位置、油补距、射孔井段和人工井底。,计算好下井工具之间所需油管长度。,编出配管柱记录序号，准备好卡距所需短节。,三、操作步骤,2.丈量油管,仔细检查所需丈量油管螺纹、管体腐蚀、有无弯曲、裂痕和孔洞等。,用标准的油管内径规通油管。,将油管在管桥上排列整齐，每10根一组，然后用钢卷尺丈量，并记录在油管记录上。,用钢卷尺丈量下井工具、油管短节的长度，也记录在油管记录上。,三、操作步骤,3.调配管柱,根据油管记录数据和所测量的下井工具长度，自上而下计算出管柱所需下井油管的总根数。,根据下井工具的设计深度，计算出各工具之间的油管根数和所配的油管短节长度。,将油管、短节、下井工具，按下井先后顺序在油管桥上依次连接好，打上明显标记。,把不用的油管与下井油管分开放置并做好标记。,三、操作步骤,4画井身结构示意图,在A4开白纸上部居中位置写上名称：,“井施工下井管柱结构示意图”,在下井管柱的名称下面适当位置，据中画一长约5060mm的细实横线。在横线中央垂直画一条点划线（代表井筒轴线）。,在竖线两侧对称画四条垂线，内侧两条垂线比外侧两条垂线要短10 mm。内侧两条线代表套管，间距一般为14mm。外侧两条垂线代表井壁，间距一般为18 mm。,三、操作步骤,在代表套管的两条线距下端点三角符号10mm处，用横线连接，代表人工井底。,沿代表井壁左侧的垂线分别画出各射孔层位，各层位置和层间距比例适当。每个层位用两平行横线所夹面积表示，两条平行线分别表示油层顶界和底界，标好层段数据。,在靠表示井身图形的上部适当位置，画上断裂线。并在表示井壁和套管的垂线之间对称画上连线表示水泥返低。,在表示井壁的右侧垂线上与表示水泥返低、目前人工井底、套管深度、井身等平齐的位置引出标注线，并标注名称及深度。,三、操作步骤,沿轴线两侧，间距约56mm向下画两条垂线，长度适当，代表下井管柱，其下端点位置为设计完成管柱位置。,选择特征符号，按一定比例，在代表下井管柱的两条垂线上适当位置，画出设计管柱的下井工具。,在表示井壁的右侧垂线上与表示下井工具符号顶界平齐的位置各引出一横线，并在其上标注下井工具名称。,按设计管柱要求，依据油管记录数据和测量得到的下井工具数据，计算管柱中各下井工具之间的油管根数及工具完成深度，并标注在下井管柱结构图上。,四、技术要求,1.油管桥上排放的油管顺序，必须与油管记录上的记录顺序一致。,2.管柱配备计算必须准确，计算顺序正确，必要时应考虑管柱伸长量。,3.现场配管柱时，工具与工具之间的油管根数及与工具连接的油管要有明显标记。,3.剩余的油管要与下井油管分开，避免下错油管导致发生事故。,5.画下井管柱结构示意图要图纸清洁，各部比例适当。,6.图纸中下井工具的特征符号要正确。,7.图纸中各下井工具次序、位置准确。,五、相关知识（一）下井管柱的组配方法,1下井管柱类型,目前各油田下井管柱大致可分为如下四种：,找水管柱或笼统注水管柱；,分层配注、分层配产管柱；,各种施工作业管柱，如压裂、堵水、酸化、冲砂、磨铣等管柱；,机械采油管柱。,五、相关知识（一）下井管柱的组配方法,2组配管柱的程序,无论组配哪种管柱，都要以施工设计为依据，按照管柱图，下井实物长度来组配。,组配管柱的程序是：,熟悉设计，掌握油水井各种数据，如油补距、下井工具设计深度、下井工具设计规范和井身结构数据等。,丈量实物长度，包括油管悬挂器、下井工具。,计算所需油管长度，丈量、选择油管，连接下井工具。,按照下井顺序将下井管柱摆放好，重新丈量、复核、计算出实配深度，填入油管记录。,五、相关知识（一）下井管柱的组配方法,3各种类型下井管柱的组配方法（以分层配注、分层配产管柱为例）,分层配产、分层配注管柱组配方法,分层配产管柱结构和分层配注管柱结构如图418、图419所示,五、相关知识（一）下井管柱的组配方法,3各种类型下井管柱的组配方法（以分层配注、分层配产管柱为例）,分层配产、分层配注管柱组配方法,1）分层配产管柱结构和分层配注管柱结构如图418、419所示,五、相关知识（一）下井管柱的组配方法,2）计算所需油管长度。,（1）第一级封隔器至井口所需油管长度：,所需油管长度第一级封隔器设计深度油补距油管挂长度封隔器上部长度。,（2）第一、第二级封隔器之间所需油管长度：,所需油管长度第二级封隔器设计深度第一级封隔器设计深度第一级封隔器下部长度配产（水）器长度第二级封隔器上部长度。,五、相关知识（一）下井管柱的组配方法,（3）第二、第三级封隔器之间所需油管长度：,所需油管长度第三级封隔器设计深度第二级封隔器设计深度第二级封隔器下部长度配产（水）器长度第三级封隔器上部长度。,（4）第三级封隔器至底部球座之间所需油管长度：,所需油管长度底部球座设计深度第三级封隔器设计深度第三级封隔器下部长度配产（水）器长度底部球座长度。,五、相关知识（一）下井管柱的组配方法,3）计算实配深度,第一级封隔器实配深度油补距油管挂长度选用油管长度第一级封隔器上部长度。,第二级封隔器实配长度第一级封隔器实配深度第一级封隔器下部长度选用油管长度配产（水）器长度第二级封隔器上部长度。,第三级封隔器实配长度第二级封隔器实配长度第二级封隔器下部长度选用油管长度配产（水）器长度第三级封隔器上部长度。,底部球座实配长度第三级封隔器实配长度第三级封隔器下部长度选用油管长度配产（水）器长度底部球座长度。,五、相关知识（一）下井管柱的组配方法,3配管柱操作要求,1）配管柱前要认真阅读施工设计,掌握下井管柱结构，下井工具名称、规范、用途、先后顺序和间隔标准。,掌握有几个卡点、卡点深度、卡距、夹层厚度，卡点在夹层内允许活动的范围。,掌握套管接箍位置、射孔井段、人工井底和油补距。,计算好下井工具之间所需油管长度。,编出配管柱记录顺序号，准备好卡距所需短节。,五、相关知识（一）下井管柱的组配方法,2）丈量油管,认真检查所要丈量的油管，包括丝扣、管体腐蚀情况、有无弯曲和裂痕、孔洞等。,用内径规通油管。,将油管在管桥上排列整齐，10根一组，然后丈量，并做好记录。,将下井工具、油管短节排好，丈量并做记录。,五、相关知识（一）下井管柱的组配方法,3）调配管柱,在所丈量好的油管中选出卡距部分，然后组配封隔器以上油管，最后把油管、短节、下井工具按下井顺序依次摆好。,检查下井工具出厂不合格证，按设计规范、型号检查无误后，连接在油管上。,把组配后剩余不用的油管退下管桥，做好标记，防止出错。,严禁用下井油管做油管滑道，以免漏掉下错。,下井的油管和短节的接箍，应用管钳全部上紧。,抄写出下井管柱记录，画出下井管柱示意图。,五、相关知识（一）下井管柱的组配方法,4）复核实际下井管柱,对照下井管柱记录，重新丈量一次油管桥上的全部油管、下井工具的单根长度，检查有无差错。,将按照下井顺序摆好的油管用油漆在接箍位置打上序号。,配管柱时应由一人主配，从头至尾负责到底，中途不允许换人，以免配错。,油管密封脂应涂在油管的公螺纹上。,五、管柱结构图示例,（二）根据资料画井下管柱示意图,操作步骤,操作步骤,
