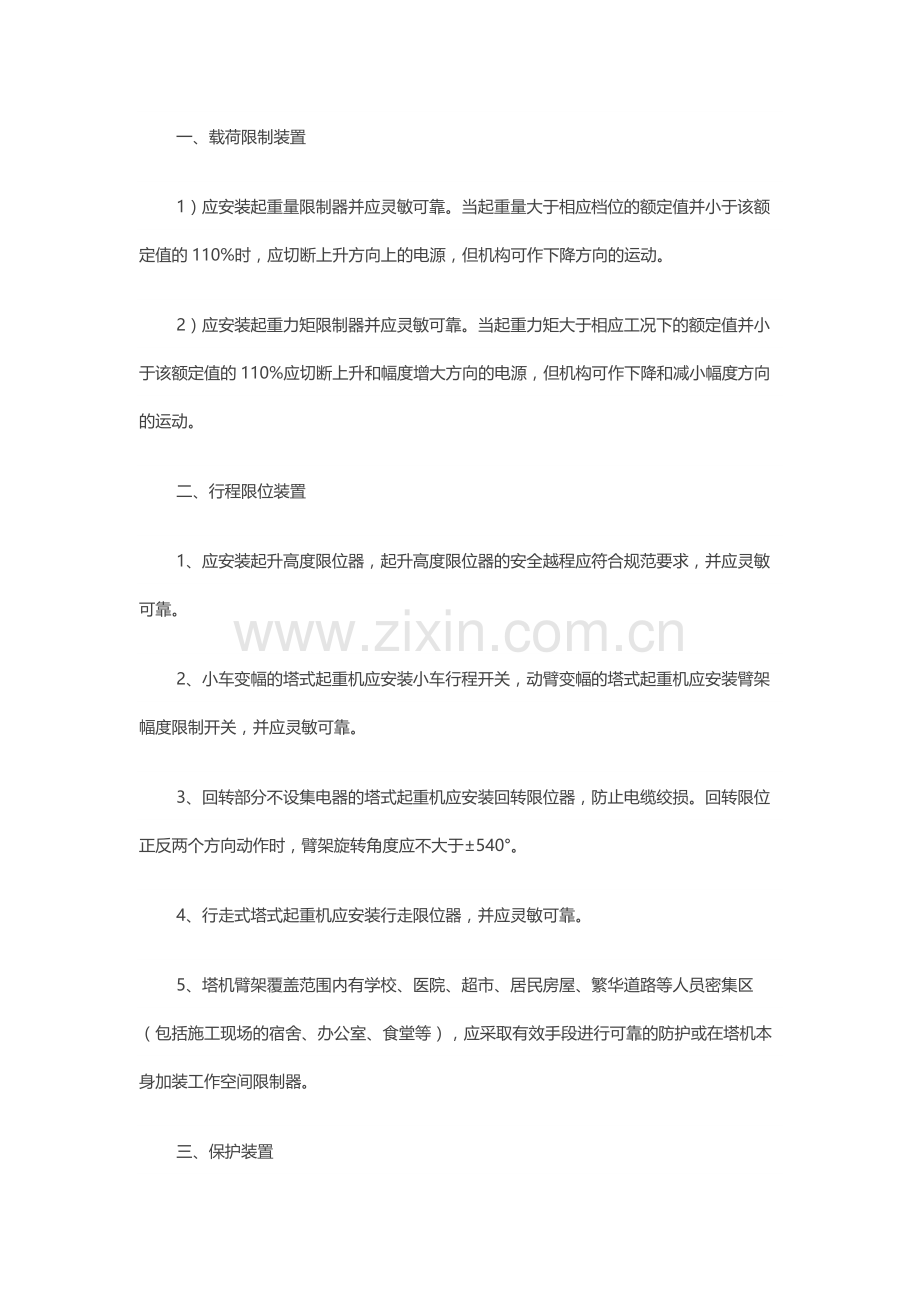

项目部门塔式起重机安全手册.docx

一、载荷限制装置
1）应安装起重量限制器并应灵敏可靠。当起重量大于相应档位的额定值并小于该额定值的110%时，应切断上升方向上的电源，但机构可作下降方向的运动。
2）应安装起重力矩限制器并应灵敏可靠。当起重力矩大于相应工况下的额定值并小于该额定值的110%应切断上升和幅度增大方向的电源，但机构可作下降和减小幅度方向的运动。
二、行程限位装置
1、应安装起升高度限位器，起升高度限位器的安全越程应符合规范要求，并应灵敏可靠。
2、小车变幅的塔式起重机应安装小车行程开关，动臂变幅的塔式起重机应安装臂架幅度限制开关，并应灵敏可靠。
3、回转部分不设集电器的塔式起重机应安装回转限位器，防止电缆绞损。回转限位正反两个方向动作时，臂架旋转角度应不大于±540°。
4、行走式塔式起重机应安装行走限位器，并应灵敏可靠。
5、塔机臂架覆盖范围内有学校、医院、超市、居民房屋、繁华道路等人员密集区（包括施工现场的宿舍、办公室、食堂等），应采取有效手段进行可靠的防护或在塔机本身加装工作空间限制器。
三、保护装置
1、小车变幅的塔式起重机应安装断绳保护及断轴保护装置。
2、行走及小车变幅的轨道行程末端应安装缓冲器及止挡装置。
3、起重臂根部绞点高度大于50m的塔式起重机应安装风速仪，并应灵敏可靠。
4、对轨道运行的塔式起重机，每个运行方向应设置限位装置，其中包括限位开关、缓冲器和终端止挡装置。限位开关应保证开关动作后塔式起重机停车时其端部距缓冲器最小距离大于1m。
5、当塔式起重机顶部高度大于30m 且高于周围建筑物时，应安装障碍指示灯。
四、吊钩、滑轮、卷筒及钢丝绳
1、吊钩应安装钢丝绳防脱钩装置，该装置表面与滑轮或卷筒侧板外缘的间隙不应超过钢丝绳的20%，装置可能与钢丝绳接触的表面不应有棱角；吊钩的磨损、变形应在规定允许范围内。
2、滑轮、卷筒应安装钢丝绳防脱装置并应完整可靠，滑轮、卷筒的磨损应在规定允许范围内。
3、钢丝绳的磨损、变形、锈蚀应在规定允许范围内，钢丝绳的规格、固定、缠绕应符合说明书及规范要求。
五、多塔作业
1、多塔作业应制定专项施工方案并经过审批
2、任意两台塔式起重机之间的最小架设距离应符合规范要求：
（1）低位塔式起重机的起重臂端部与另一台塔式起重机的塔身之间的距离不得小于2m；
（2）高位塔式起重机的最低位置的部件（或吊钩升至最高点或平衡重的最低部位）与低位塔式起重机中处于最高位置部件之间的垂直距离不得小于2m。
六、顶升
1、系统检查液压系统，高低压油管不得接反，确保油压在设计值以内。溢流阀、节流阀、平衡阀的调整必须是专业人员操作。
2、严格按照说明书规定调整顶升部分重心位置，保证顶升套架各滚轮间隙一致。
3、顶升时回转机构必须制动。
4、吊装标准节时，必须按规定将塔身与回转下支座连接好，不能依靠顶升套架承受载荷。顶升横梁与塔身的支承必须牢靠，防脱装置要卡好。
5、塔机的塔身升降应在白天进行，如有特殊情况需要夜晚作业，必须有充足的照明，风力超过四级时不得顶升。
七、附着
1、当塔式起重机高度超过产品说明书规定时，应安装附着装置。
2、当附着装置的水平距离不能满足产品说明书要求时，应进行设计计算和审批。
3、安装内爬式塔式起重机的建筑承载结构应进行受力计算。
4、附着框安装必须在每个塔身节中部有水平腹杆出，上下偏移不超过200～300mm，偏角不超过正负5°。
5、附着前和附着后塔身垂直度应符合规范要求在空载、风速不大于3m/s 状态下：
（1）独立状态塔身（或附着状态下最高附着点以上塔身）对支承面的垂直度≤4‰；
（2）附着状态下最高附着点以下塔身对支承面的垂直度≤2‰。
八、基础与轨道
1、塔式起重机基础应按产品说明书及有关规定进行设计、检测和验收。
2、基础应设置排水措施。
3、路基箱或枕木铺设应符合产品说明书及规范要求。
4、轨道铺设应符合产品说明书及规范要求。
九、结构设施
1、主要结构件的变形、锈蚀应在规范允许范围内。
2、高强螺栓、销轴、紧固件的紧固、连接应符合规范要求，高强螺栓应使用力矩扳手或专用工具紧固。
十、电气安全
1、塔式起重机应采用TN-S 接零保护系统供电。
2、塔式起重机与架空线路的安全距离和防护措施应符合规范要求（见表5）。
3、为避免雷击，塔式起重机的主体结构、电机机座和所有电气设备的金属外壳、导线的金属保护管均应可靠接地，其接地电阻应不大于4Ω。采取多处重复接地时，其接地电阻应不大于10Ω。接地装置的选择和安装应符合有关规范要求。
4、电缆的使用及固定应符合规范要求。
十一、安拆、验收与使用
1、安装、拆卸单位应具有起重设备安装工程专业承包资质和安全生产许可证。
2、安装、拆卸应制定专项施工方案，并经过审核、审批。
3、安装完毕应履行验收程序，验收表格应由责任人签字确认。
4、安装、拆卸作业人员及司机、指挥应持证上岗。
5、塔式起重机作业前应按规定进行例行检查，并应填写检查记录。
6、实行多班作业、应按规定填写交接班记录。
7、塔机安拆作业应在白天进行。在大风，大雾和雨雪等恶劣天气条件下，禁止作业。
