第章建筑电气照明系统专题培训课件.ppt

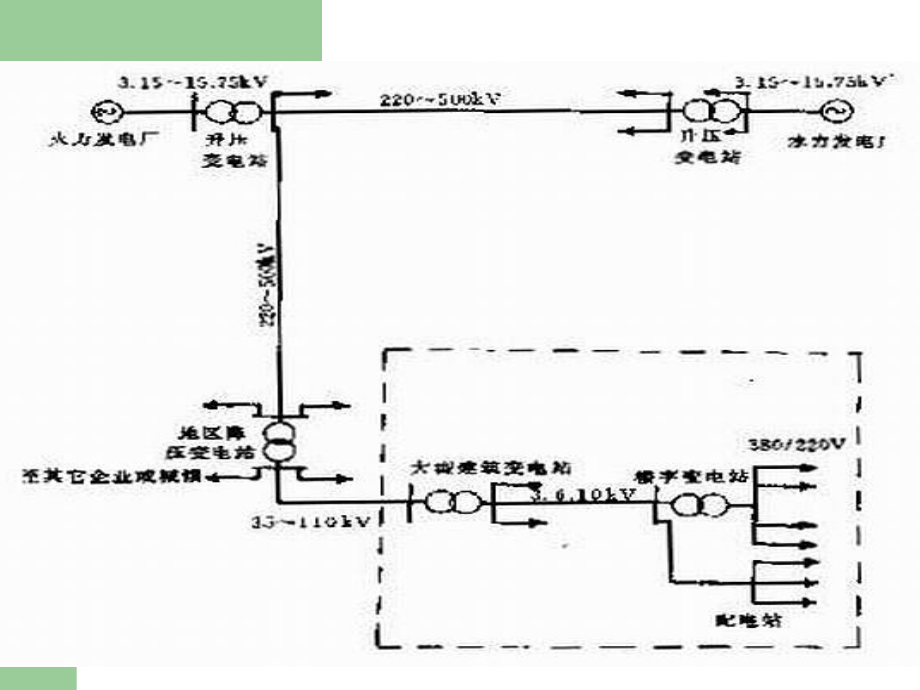

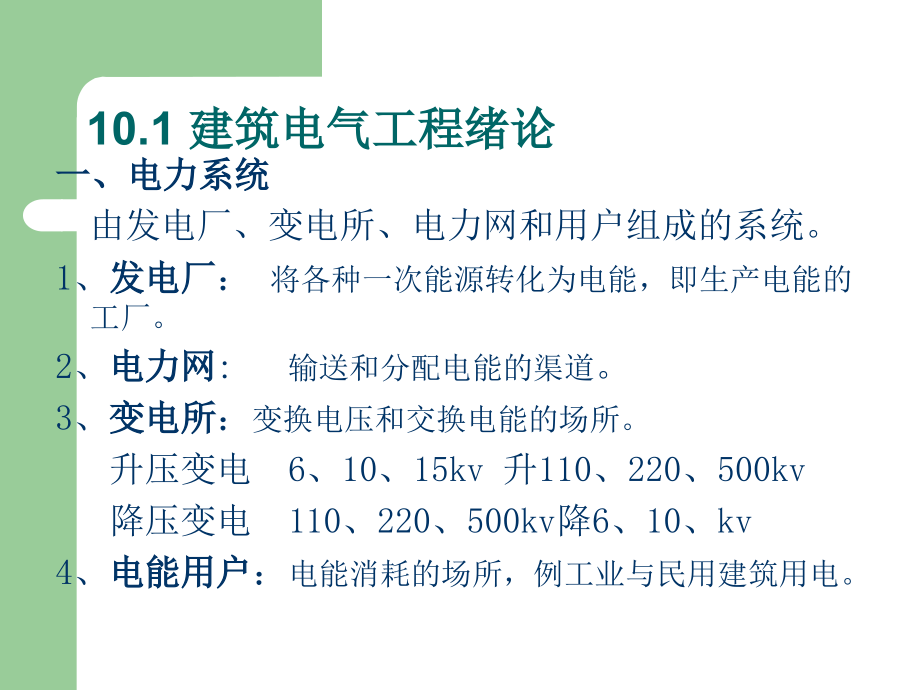

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,10.1 建筑电气工程绪论,一、电力系统,由发电厂、变电所、电力网和用户组成的系统。,1,、,发电厂,：,将各种一次能源转化为电能，即生产电能的工厂。,2,、,电力网,:,输送和分配电能的渠道,。,3,、,变电所,：,变换电压和交换电能的场所。,升压变电,6,、,10,、,15kv,升,110,、,220,、,500kv,降压变电,110,、,220,、,500kv,降,6,、,10,、,kv,4,、,电能用户,：,电能消耗的场所，例工业与民用建筑用电。,二、建筑电气特点,1,、,建筑,上的特点：由于民用建筑向大面积、高层、超高层、多功能、综合性用途发展，更由于人民生活水平的提高，科技的发展，对建筑电气提出了更高的要求。,2,、,电气,上的特点：用电设备种类多、耗电量大、供电可靠性大,三、分类,按系统的作用一般分两大部分,:,1,、强电工程：,指变电所系统、建筑动力照明系统、防雷接地系统；,2,、弱电工程：,电话、网络、电视、门控对讲、背景音乐、火灾探测及报警、监控、建筑智能化等系统。,10.6,电气工程常用材料和工具,10.6.1,导电材料,电线,电缆,母线,1,、电缆：,一种多芯导线，在电路中起输送和分配电能的作用。传输和分配电能的一种特殊电线。使用电压范围宽，并具有防潮、防腐蚀、防损伤、节约空间、易敷设、运行简单方便等特点,。,2,、母线：,在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。母线的作用是汇集、分配和传送电能。由于母线在运行中，有巨大的电能通过，短路时，承受着很大的发热和电动力效应，因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求,。,10.6,电气工程常用材料和工具,1,、裸电线：,有铜、铝、钢铰线，最常用于室外架空线路；,2,、绝缘导线,（,1,）室内导线常用类型：,铜芯塑料绝缘导线,(BV,、,ZRBV,，,NHBV,等,),塑料护套线,(BVV,等,),(2),敷设方式：,a.,管内穿线：导线穿放在阻燃塑料管,(PC),、钢管,(SG),、电线管,(DG),、薄壁钢导管,(,扣压式,KBG,、紧定式,JDG);,b.,线槽配线：导线布放在塑料槽板,(CB),、小型金属线槽内；,c.,桥架布线：导线布放在钢制桥架,(CT),内,;,d.,护套线明敷：多用于新建后增加的线路，或电气改造的线路。,3,、电缆,（,1,）,常用电力电缆按绝缘介质分：,聚氯乙烯绝缘电力电缆,(VV,VLV,等,),交联聚氯乙烯绝缘电力电缆,(YJV,YJLV,等,),建筑电气工程宜优先选用交联聚乙烯绝缘电缆（,YJV,），代替聚氯乙烯电缆（,VV,）。,（,2,）按作用分（,电力电缆,在电力系统主干线中用以传输和分配大功能电能，,控制电缆,从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。,）,电力电缆：,YJV,、,VV,；铠装,YJV22,、,VV22,；,(,阻燃,)ZR-YJV,等；,(,耐火,)NH-YJV,等。,控制电缆,KVV,、,KVV22,、,ZR-KVV,、,NH-KVV,等。,（,3,）按线芯数分：,电力电缆常用的有三芯、四芯、五芯等；,控制电缆常用的有三、四、五、六,等。,（,4,）单芯截面积等级,有：,1,，,1.5,，,2.5,，,4,，,6,，,10,，,16,，,25,，,35,，,50,，,70,，,95,，,120,，,180,，,240,等。,例如：电力电缆三芯：,YJV-1KV-3*50,电力电缆四芯：,YJV-1KV-3*50+1*25,YJV-1KV-4*50,电力电缆五芯：,YJV-1KV-3*50+1*25,YJV-1KV-5*50,控制电缆六芯：,KVV-6*2.5,控制电缆九芯：,KVV-9*1.5,10.6.2,绝缘材料,1.,树脂,2.,绝缘油,3.,绝缘漆,4.,橡胶和橡皮,5.,玻璃丝,6.,绝缘包带,7.,电瓷,（,4,）分支电缆（,YFD,）,分支电缆是适用于现代高层建筑和现代化工厂的一种新型垂直主电缆，其主要优点有：经济、缩短施工周期、高质量等。,分支电缆载流量只能做到,1000A,左右，引出的容量一旦确定后就难以更改，灵活性不如母线槽。此外，各支点的尺寸一定要比较准确。但总体来看，分支电缆仍是一种省钱,(,工程造价约为母线槽的,50,一,70,),、省力、安全可靠的供电干线形式，有生命力。分支电缆已在世界上多数目家和地区的建筑行业中被广泛采用。,（,5,）电缆头,中间接头、,T,型接头、预分支电缆头、终端头。,编制预算时，一根电缆按,2,个电缆终端头计算。,（,6,）,电缆敷设方式,沿竖井敷设、沿电缆沟敷设、沿桥架敷设。,10.6.3,安装材料,1.,常用导管,2.,电工常用成型钢材,3.,常用紧固件,10.6.4,常用工具,1.,验电器,2.,螺丝刀,3.,钢丝钳,4.,尖嘴钳,5.,断线钳,6.,剥线钳,7.,电工刀,8.,锯割工具,9.,手锤,10.,凿子,11.,活扳手,12.,电工用凿,13.,锉刀,14.,射钉枪,15.,喷灯,16.,电钻,17.,冲击电钻和电锤,11.1,室内变配电所,一、室内变配电所的型式,根据变换电压的情况不同，分为升压变电所和降压变电所,；室内变电所和露天变电所。,常用,6,10KV,变配电所布置型式示例,11.1.3,室内变配电所的布置,6,10KV,室内变配电所主要由高压配电装置、变压器、低压配电装置、电容器等组成，其布置方式取决于各设备数量和规格尺寸，同时满足设计规范的要求。,11.1.3,室内变配电所的布置,二、变电所类型,1.,独立式变电所,为独立建筑，适用于用电负荷比较分散，或有防火、防爆、防尘和安全管理方面要求。（如小区,2.,独立式露天变电所,设置在室外杆塔上。现在很少用。,3.,外附式变电所,适用于没有地下室，而一层面积比较贵重的建筑。,4.,楼内变电所,用于建筑内，可分为：地下室或中间层；地下室和高层；地下室、中间层和高层。,11.1.3,室内变配电所的布置,三、变电所组成：,由高压设备、变电设备、低压配电设备组成。,（一）、高压设备：,1,、高压断路器,功能：通断正常负荷电流；接通和承受一定的短路电流；在保护装置作用下自动跳闸，切除短路故障。,2,、高压隔离开关,没有灭弧装置，不能接通和切断负荷电流。,其功能：,1,）隔离高压电源,2,）倒闸操作,3,）接通和断开较小电流,3,、高压负荷开关,具有简单的灭弧装置。,其功能：,1,）能通断一定的负荷电流和过负荷电流，不能切断短路电流故障。,2,）必须与高压熔断器串联，借助于熔断器切除短路电流。,3,）与隔离开关一样，具有明显的断开间隙，也具有隔离电源，保证安全检修的功能。,4,、高压熔断器,是一种简单的保护电器,.,由熔体、熔体管和接触导电等部分组成。,其功能：,1,）主要对电流和电路中的设备进行短路保护,2,）有时也有过负荷保护,高压电器设备型号的表示方法,1,高压隔离开关,用符号,QS,表示。,2,高压负荷开关,用符号,QL,表示。,3,高压断路器,用符号,QF,表示。,4,高压熔断器,用符号,FU,表示。,5,高压开关柜,5,、高压开关柜,按一定线路方案将有关高压设备组装而成的一种高压成套配电装置。,1,）用途：作为电能接受、分配的通断和监视保护之用。,2,）类型：固定式、手车式,GG-1A(F),型固定式高压开关设备,6,高压开关的安装,高压隔离开关和高压负荷开关安装施工程序如下：,运输,安装,基础验收,开关安装,接地,调整,接线,交接实验,操作机构安装,7,高压开关柜安装,高压开关柜安装程序如下图所示,:,柜找平找正固定,基础型钢制作安装,柜搬运,吊装,试运验收,盘柜调试,母线 电缆压接,柜内配线校线,接地,（二）、变压器,1,、变压器常用类型,（,1,）按绕组导体分：,铜绕组变压器、铝绕组变压器,（,2,）按绕组绝缘类型分,a.,油浸式变压器：,广泛用作电力变压器，与干式相比，具有较好的绝缘和散热性能，价廉，不宜用于易燃、易爆场所,b.,干式变压器：,结构简单体积小，重量轻，安全防火要求高的场所，广泛用于民用建筑。,c.,冲气式变压器：多为六氟化硫,(3),按容量系列分,采用国际通用的,R10,容量系列。,例：,100,，,125,，,160,，,200,，,250,，,315,，,400,，,500,，,630,，,800,，,1000,，,1250,，,1600,，,2000,，,2500KVA,。,变压器安装工艺流程如下：,器身检查,变压器干燥,设备点件检查,变压器本体及附件安装,变压器交接试验,绝缘油处理,送电前的检查,供电部门检查,送电试运行,竣工验收,（三）、低压设备,用来接通或断开,1000v,以下的交流和直流电路的电气设备。,1,、低压熔断器,一般灭弧断流能力很强，具有限流作用，能实现短路保护和过负荷保护,。,2,、自动空气开关,（低压断路器、低压空气 开关,能带负荷通断，又能在短路、过负荷和失压等时自动跳闸，可作电动机及照明线路漏电保护用。,NA15(DW15HH),系列万能式断路器,DZ20,系列塑料外壳式断路器,NM1,系列塑料外壳式断路器,C65,断路器,3,、低压开关和负荷开关,（,1,）刀开关,:,作隔离电源之用。,不带灭弧罩的刀开关，只能在空载下操作。,带灭弧罩的刀开关,通断一定的负荷电流。,HD,单投,HS,双投,（,2,）低压刀熔开关和负荷开关,由刀开关与熔断器组合而成。,例：,HR3,刀熔开关；,HH,封闭式负荷开关；,HK,开启式负荷开关。,4,、漏电保护器,(1),漏电继电器,由零序电流互感器和继电器组成。它仅具备判断和检测功能，由继电器触头发出信号，控制断路器分闸或控制信号元件发出声、光信号。,(2),漏电开关,由零序电流互感器、漏电脱扣器和主开关组成，装在绝缘外壳里。它具有漏电保护和手动通断电路的功能,。,(3),漏电断路器,具有过载保护和漏电保护的功能，它是在断路器上加装漏电保护器件而构成。,5,、低压配电柜,按一定线路方案将有关低压电气元件组装而成的一种低压成套配电装置。,分固定式，抽屉式,GGD(NGG1),型低压固定式开关柜,NMNS(NGC3),型低压抽出式开关柜,1.,低压电器安装的一般规定,低压电器安装前应进行检查：,首先检查设备铭牌、型号、规格是否与设计相符；其次是设备外观是否有缺陷；设备附件是否齐全。,2.,低压电器安装,(1),低压配电屏安装,(2),低压母线安装,（四）组合式变电所,又称成套变电站或箱式变电站。,1.,组成,高压开关柜、电力变压器、低压开关柜等组合为一个整体的接线方式。,2.,特点,:,运行安全可靠；占地面积比较小；,便于维修；安装速度快；,深入到建筑的负荷中心，便于形成环网式供电等。,YBM29A,小型化预装式变电站,12.2,建筑电气照明系统,12.2.1,室内照明供电线路的组成,1.,低压配电线路,低压配电线路是把降压变电所降至,380/220V,的低压，输送和分配给各低压用电设备的线路。,2.,室内照明供电线路的组成,（,1,）进户线（,2,）配电箱（,3,）干线（,4,）支线（,5,）用电器具,1.,进户线,一般按结构型式常用的有架空进线和电缆埋地进线两种进线方式。,2.,干线,室内照明干线的基本接线方式有三种：放射式、树干式和混合式,3.,支线,布置支线时，应先将电灯、插座或其他用电设备进行分组，并尽可能地均匀分成几组，每一组由一条支线供电。,干线、支线,是指从总配电箱至分配电箱、分配电箱至用电器具的线路，包括电缆、导线及桥架、电气管道等。,4,、配电箱（柜）,指控制室内各路电源通断、计量的设备，箱（柜）内设有低压电气元件如：电表、控制开关、熔断器、漏电保护开关等。,（,1,）按作用分：,动力配电箱（,AP,）、照明配电箱（,AL,）。,（,2,）按控制范围分,：,总配电箱（例,AP-0,）；,楼层配电箱（例,AP-1,AP-2,AL-1,AL-2,等）；,房间配电箱,(,例,AP-1-1,AP-2-1,AL-1-1,AL-2-1,等,),。,五、照明器具,（,1,）灯具,荧光灯：,单管、双管、三管；,吸顶式、吊链式、吊管式；,格棚荧光灯：,双管、三管等；吊顶式；,半圆球吸顶灯：,普通白炽灯：,如座灯头：,筒灯：防水防尘灯：,花灯：安全出口灯：,壁灯：疏散指示灯：,应急灯：,（,2,）开关,有拉线开关、扳把开关、板式开关（普遍采用）。,常用的板式开关,有明装和暗装，分：,单控：,单联单控,:,、双联单控,:,、,三联单控,:,、四联单控,:,等,；,双控：,单联双控,:,、双联双控,:,；,单联：一个面板上一个键控制一个电源（比如一个灯）,双联：一个面板上两个键，分别控制两个电源 三联、四联以此类推。单联双控：不同地方的两个面板上各一个键，控制同一个电源。可以这头开那头关。双联双控：不同地方的两个面板上各两个键，共控制两个电源。,（,3,）插座,按规格分单相、三相；,15A,内、,30A,以内；二孔、三孔、四孔、五孔,等,按作用分普通插座、空调插座、安全型插座、防溅型插座、带开关插座等。,（,4,）其他用电器具,如电风扇、楼顶扇、排气扇、电铃、钥匙取电器、请勿打扰灯等,。,12.2.3,室内照明供电线路的敷设,1.,明线敷设,导线沿建筑物的墙面或顶棚表面、桁架、屋柱等外表面敷设，导线裸露在外称明线敷设。,2.,暗线敷设,管子（如焊接钢管、硬塑料管等）预先埋入墙内、楼板内或顶棚内，然后再将导线穿入管中称暗线敷设。,12.3,照明装置的安装,12.3.1,灯具的安装,1.,照明灯具安装一般规定,2.,吊灯的安装,（,1,）在混凝土顶棚上安装,（,2,）在吊顶上安装,3.,吸顶灯的安装,（,1,）在混凝土顶棚上安装,（,2,）在吊顶上安装,4.,荧光灯的安装,（,1,）吸顶荧光灯的安装,（,2,）吊链荧光灯的安装,5.,应急照明灯具安装,12.3.2,插座的安装,1.,插座安装一般规定,2.,插座接线,12.3.3,照明开关安装,1.,照明开关安装一般规定,同一场所开关的标高应一致，且应操作灵活、接触可靠；照明开关安装位置应便于操作，各种开关距地面一般为,1.3m,开关边缘距门框为,0.15-0.2m,，且不得安在门的反手侧。翘板开关的扳把应上合下分，但一灯多开关控制者除外；照明开关应接在相线上。,2.,照明开关安装,暗装开关通常安装在门边。触摸开关、声控开关是一种自控关灯开关，一般安装在走廊、过道上，距地高度,1.2,1.4m,。,12.4,照明配电箱与控制电器的安装,12.4.1,照明配电箱安装,配电箱的分类,配电箱位置的确定,配电箱安装一般规定,照明配电箱的安装,暗装,明装,12.4.2,低压断路器的安装,1.,低压断路器安装技术要求,2.,低压断路器的接线,裸露在箱体外部且易触及的导线端子，应加绝缘保护。,有半导体脱扣装置的低压断路器，其接线应符合相序要求，脱扣装置的动作应可靠。,12.4.3,漏电断路器的安装,漏电保护器应安装在进户线截面较小的配电盘上或照明配电箱内，安装在电度表之后，熔断器之前。,所有照明线路导线,(,包括中性线在内,),均需通过漏电保护器,且中性线必须与地绝缘。,电源进线必须接在漏电保护器的正上方。,漏电保护器安装后若始终合不上闸，应该对线路进行整修，合格后才能送电。,漏电保护器在安装后先带负荷分、合开关三次，不得出现误动作；再用试验按钮试验三次，应能正确动作。,运行中的漏电保护器，每月至少用试验按钮试验一次,12.5,电气照明施工注意事项,认真审阅电气施工图纸,灯具的安装必须平、正,照明线路中的接地与接零,无功功率的补偿,做好与土建施工的配合,BV-3*2.5-SG32,作业,1、电气工程常用的导电材料有哪几类？,2、电缆、导线常用的敷设方式分别有哪些？,3、请用文字说明ZRBV-3*4-PC25-WC和NH-YJV-1KV-4*35+1*16-CT200*100-CE的意思。,4、变电所按功能不同的分类？,小,结,本章主要介绍了电气照明工程的基本知识。掌握室内照明供电线路的组成及室内照明干线的基本接线方式。能够合理选择室内照明供电线路的布置与敷设方式。,掌握照明装置、配电箱与控制电器的安装，重点掌握灯具、插座、开关、照明配电箱、低压断路器和漏电断路器等装置的安装。,
