辐射安全防护知识培训.pptx

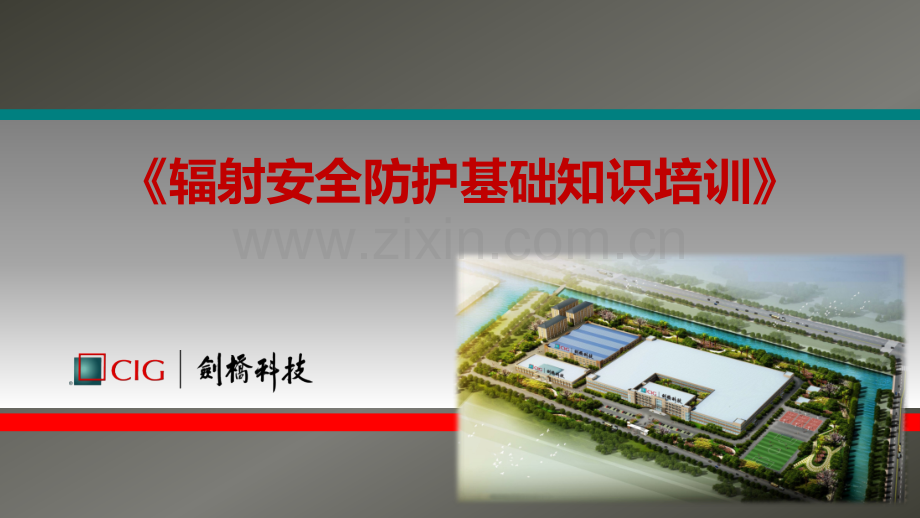

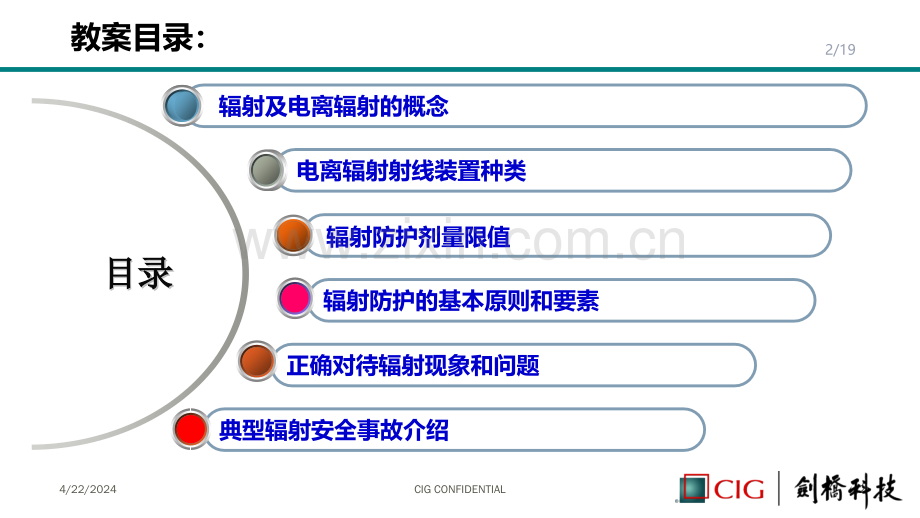

辐射安全防护基础知识培训4/22/2024CIG CONFIDENTIAL2教案目录：目录目录目录目录辐射及电离辐射的概念电离辐射射线装置种类辐射防护剂量限值辐射防护的基本原则和要素正确对待辐射现象和问题典型辐射安全事故介绍2/194/22/2024CIG CONFIDENTIAL3辐射及电离辐射的概念辐射的概念 辐射是以波动形式或运动粒子形式向周围介质传播的能量，是一种能量传播的方式。广义上的辐射概念包括声辐射、热辐射、电磁辐射及粒子辐射等，在这些辐射中，我们更多关心的是电磁辐射及粒子辐射，而广义上电磁辐射的范围很广，从无线电波（移动、联通信号发射塔等）、微波、紫外线等，一直到X射线和射线。3/19电离辐射的概念电离辐射包括高能电磁辐射电磁波和粒子辐射，高能电磁辐射电磁波指X射线和射线，不包括无线电和射频波等低能电磁辐射；粒子辐射有Alpha、Beta、p、e-、介子、重离子。不管是X射线和伽玛射线，还是其它粒子辐射，与物质的原子作用时都能间接或直接地使原子产生电离。通常辐射防护上关心的对象就是电离辐射。4/22/2024CIG CONFIDENTIAL4辐射及电离辐射的概念电离辐射的分类 电离辐射的分类因分类原则不同可分为多种类型，通常分为天然辐射和人工辐射。辐射源也可相应分为天然辐射源和人工辐射源。天然辐射源源于宇宙射线和天然放射性，包括自然界中动物植物、空气、水、泥土、岩石等天然介质中存在的放射性；人工辐射源来源于人类从事与辐射相关的活动、实践或辐射事件。由于天然辐射源所产生的辐射照射称为天然本底照射；来自人工辐射源的照射为人工照射。4/194/22/2024CIG CONFIDENTIAL5电离辐射射线种类和射线装置射线装置的分类原则5/19根据放射性同位素与射线装置安全和防护条例（国务院令第449号）规定，射线装置按照对人体健康和环境可能造成危害的程度，从高到低分为I类、II类、III类，按照使用用途分为医用射线装置和非医用射线装置。（一）类为高危险射线装置，事故时可以使短时间受照射人员产生严重放射损伤，甚至死亡,或对环境造成严重影响；（二）类为中危险射线装置，事故时可以使受照人员产生较严重放射损伤，大剂量照射甚至导致死亡；（三）类为低危险射线装置，事故时一般不会造成受照人员的放射损伤。4/22/2024CIG CONFIDENTIAL6电离辐射射线种类和射线装置6/19装置类别医用射线装置非医用射线装置类射线装置能量大于100兆电子伏的生产放射性同位素的加速器（不含制备PET用放射性药物的加速器）医用加速器能量大于100兆电子伏的加速器类射线装置放射治疗用X射线、电子束加速器工业探伤加速器重离子治疗加速器安全检查用加速器质子治疗装置辐照装置用加速器制备正电子发射计算机断层显像装置（PET）用放射性药物的加速器其它非医用加速器其他医用加速器中子发生器X射线深部治疗机工业用X射线CT机数字减影血管造影装置X射线探伤机类射线装置医用X射线CT机X射线行李包检查装置放射诊断用普通X射线机X射线衍射仪X射线摄影装置兽医用X射线机牙科X射线机、放射治疗模拟定位机乳腺X射线机及其它高于豁免水平的X射线机4/22/2024CIG CONFIDENTIAL7辐射剂量限值辐射量单位：希沃特7/19国际标准单位是Sievert，标准译名为希沃特，也译为希伏特、西弗(台译)，其得名于瑞典生物物理学家Rolf Maximilian Sievert，英文简记作Sv，中文简称为希，定义是每公斤(千克、kg)人体组织吸收1焦耳(J)，为1希沃特。希沃特是个非常大的单位，因此，通常使用“毫希沃特（mSv）”、“微希沃特（Sv）”，简称毫希伏、微希伏。1Sv=1000mSv，1mSv=1000Sv4/22/2024CIG CONFIDENTIAL8辐射剂量限值辐射剂量限值8/19剂量限值（dose limit）指受控实践使个人所受到的有效剂量或剂量当量不得超过的值。为了保护工作人员和公众的健康，国际辐射防护委员会对辐射剂量制定了辐射防护剂量限值体系，辐射防护剂量限值体系对职业照射和公众照射有明确的剂量限值，详细如下：对于职业照射：对于职业照射：连续5年内的平均有效剂量为20mSv；连续5年中任何一个年份中的年有效剂量50mSv，但5年内有效剂量总合不超100mSv；眼晶体的年当量剂量150mSv；四肢（手、足）或皮肤的年当量剂量500mSv。对于对于公众照射：公众照射：年有效剂量为1mSv；特殊情况下，连续5年的年平均有效剂量不超过1mSv，其中某单一年份中的年有效剂量可为5mSv，但5年内有效剂量总合不超过100mSv；眼晶体的年当量剂量 15mSv；四肢（手、足）或皮肤的年当量剂量50mSv。4/22/2024CIG CONFIDENTIAL9辐射剂量限值辐射剂量限值的安全评价9/191）职业照射的剂量限值的安全评价根据统计，职业性放射工作人员每年所接受的平均有效剂量不超过年限值的1/10，这是因为年有效剂量的分布通常遵从对数正态函数分布，即大多数工作人员受照剂量很低，接近或超过限值的人数很少，其算术平均值为2mSv。卫生部卫生法制与监督司统计2000年全国放射工作人员19.4万多人，其中接受剂量监督的9.4万人，人均年有效剂量值为1.1mSv。2）公众照射的剂量限值的安全评价公众在日常生活中总会受到各种环境危害，在GB4792中把各种类型危险度做如下比较：路面事故 1/1000 地震/雷击 1/100000天然辐射 1/100000 公公众众辐射射 51/100000051/1000000 因此，公众的剂量限值的安全程度是非常高的。4/22/2024CIG CONFIDENTIAL10辐射防护的基本原则和要素辐射防护的基本原则10/19辐射防护的基本原则：辐射无处不在，全世界人均受到天然本底辐射照射剂量为2.4mSv/a。但是通过合理正当的辐射防护和必要的安全管理措施，我们可以充分利用辐射，造福人类，并有效避免辐射所产生的危害或使辐射危害最小，这就是辐射防护所遵循的三个基本原则：1）正当性原则在判断辐射实践正当与否时，一般需要综合考虑政治、经济、社会等许多方面的因素，辐射防护仅是其中应考虑的一个方面。简单的说，辐射实践的正当性就是要得大于失，利大于弊2）防护最优化原则在考虑了社会和经济因素后，受照射的可能性、受照射的人员数目和个人所受到辐射剂量的大小均应保持在可合理达到的尽可能低的水平，而不是盲目追求无限的降低剂量。3）剂量限值的应用原则除了患者的医疗照射之外，任何个人受到来自监管辐射源的计划照射的剂量和不能超过相应的剂量限值。个人剂量限值是最优化原则的约束条件，是国家法规规定的强制性限值。4/22/2024CIG CONFIDENTIAL11辐射防护的基本原则和要素外照射防护三要素11/19 外照射是指来自体外的电离辐射对人体的照射，根据外照射的特点，尽量减少和避免辐射从外部对人体的照射，使人体所受照射不超过规定的剂量限值。辐射防护上的三要素：1）缩短时间：减少接触辐射源时间，因为人体所受辐射照射的累积剂量和照射时间成正比，时间越长，所受的剂量越多。2）增大距离：增大人与辐射源之间的距离，因为人体所受辐射照射剂量和人与放射源之间距离的平方成反比，也就是说距离辐射源越远越好。3）设置屏蔽：在人体何辐射源之间设置屏蔽，当缩短时间和增大距离的措施的有效性和方便性受到限制时，设置合适的屏蔽体是有效的防护措施。屏蔽体一般选用原子序数较高、密度较大的物质，如铅、铁、钢等；建筑材料可选用水泥、砖、砂石等，并应有足够厚度。在实际工作中，通常将上述三种防护手段组合应用。4/22/2024CIG CONFIDENTIAL12X-ray设备的构造4/22/2024CIG CONFIDENTIAL13X-ray设备的构造4/22/2024CIG CONFIDENTIAL14正确对待辐射现象和问题辐射无处不在12/19日常生活中我们每个人都会受到天然辐射的影响，其中，来自宇宙射线的为0.4mSv，来自地面射线的为0.5mSv。人类的很多活动也都会有辐射，例如，人们摄入的空气、食物、水中的辐射照射剂量约为0.25mSv/年。戴夜光表每年有0.02mSv；乘飞机旅行2000公里约0.01mSv；每天抽20支烟，每年有0.5-1mSv；一次X光检查一般为0.023mSv，如果是骨折需要全套检查人体吸收的辐射量大概0.1mSv等。这些日常剂量经过长期观察和调查，对人体没有造成危害。公司内辐射现状我们公司对于辐射设备的管理是符合国家相关法律法规要求的，能够保证操作人员、公司员工及附近公众健康。（员工体检+上岗培训+个人剂量监测）工厂有X射线检测机1台，具有独立操作间X-ray房，且工厂经过专业的环境影响评价（含该台设备），取得上海市闵行区环境保护局行政许可。让数据来说话，每年对员工工作期间吸收的辐射量检测数据表明：正常操作设备不会对员工身体造成影响和危害，请相关人员放心、安心工作。4/22/2024CIG CONFIDENTIAL15正确对待辐射现象和问题员工接受辐射量检测结果13/19根据GBZ128-2002职业性外照射个人检测规范规定：任何放射工作人员，在正常情况下的职业照射水平应不超过以下限值：1、任何1年内的有效剂量：50mSv;2、连续5年内平均有效剂量：20mSv4/22/2024CIG CONFIDENTIAL16放射工作人员个人剂量监测14/19个人剂量计：个人剂量计是一种用来测量每个放射工作人员在工作时所受辐射剂量的仪器。常用的有个人剂量笔、胶片剂量计和热释光剂量计等。放射工作人员应如何正确佩戴个人剂量计？对于比较均匀的辐射场，当辐射主要来自前方时，剂量计应佩带在人体躯干前方中部位置，一般在左胸前；当辐射主要来自人体背面时，剂量计应佩带在背部中间。个人剂量计的使用和管理要求：（1）个人剂量计在非工作期间必须避免受到人工辐射的照射，用完后统一交至当班IPQC领班或负责人处妥善保管；（2）工作人员工作时，应将个人剂量计随身正确佩戴，禁止放在在机器上面。（3）个人剂量计应防止摔落、振动，妥善保管以防丢失。4/22/2024CIG CONFIDENTIAL17典型辐射安全事故介绍1 1、核辐射安全事故15/191）前苏联切尔诺贝利核电站事故于1986年4月26日发生在乌克兰苏维埃共和国境内，该电站第4发电机组爆炸，核反应堆全部炸毁，大量放射性物质泄漏，成为核电时代以来最大的事故。辐射危害严重，导致事故后前3个月内有31人死亡，之后15年内有6-8万人死亡，13.4万人遭受各种程度的辐射疾病折磨，方圆30公里地区的11.5万多民众被迫疏散。死亡人数：9.3万人致癌人数：27万人经济损失：180亿卢布。例4/22/2024CIG CONFIDENTIAL18典型辐射安全事故介绍1 1、核辐射安全事故16/192）美国三里岛核事故1979年3月28日，由于设备故障，三里岛核电站2号机组反应堆的冷却水从堆芯容器外溢，导致反应堆部分毁坏。不过，没有发生爆炸，放射性物质也没有进入大气环境。在这次事故中，主要的工程安全设施都自动投入，同时由于反应堆有几道安全屏障，因而无一伤亡，在事故现场，只有3人受到了略高于半年的容许剂量的照射。核电厂附近80千米以内的公众，由于事故，平均每人受到的剂量不到一年内天然本底的百分之一，因此，三里岛事故对环境的影响极小。例4/22/2024CIG CONFIDENTIAL19典型辐射安全事故介绍1 1、核辐射安全事故17/193）日本福岛核事故2011年3月11日，日本宫城县东方外海发生规模9.0级大地震后所引起的一次核子事故，福岛第一核电厂因此次地震造成有炉芯熔毁危险的事故。福岛第一核电站引发的核泄漏危机持续两年，那么东京电力公司这家亚洲最大电力企业所面临的赔偿金将高达11万亿日元（约合1330亿美元），几乎4倍于东电现有资产。福岛核事故排放的碘131、铯137等核素对我国的影响，即使在高峰时，其等效浓度也远低于我国空气中存在的、主要因燃煤产生的钋210、铅210等的浓度，但却引发了我国许多地方抢购食盐。例4/22/2024CIG CONFIDENTIAL20典型辐射安全事故介绍2 2、工业辐射事故18/192004年7月12目唐山市发生工业探伤机放射源“Se-75”(100居里)遗失,导致数十名工地工作人员受到不同程度辐射事故,其中4人伤情相对严重。事故经过:2004年7月12日凌晨3点钟,唐山市热电厂工程工地上,工作人员正在用“工业探伤机”,对电焊焊接的钢板进行工业探伤拍片检查,工作中不慎将探伤机中的放射源遗失在现场，上午上班后，被值班领导捡到，装入上衣口袋，后又装入裤子口袋，且直到中午与工人一起吃晚饭后，在从口袋中掏出放入办公室抽屉中，造成较大辐射损伤。例4/22/2024CIG CONFIDENTIAL21The end19/19
