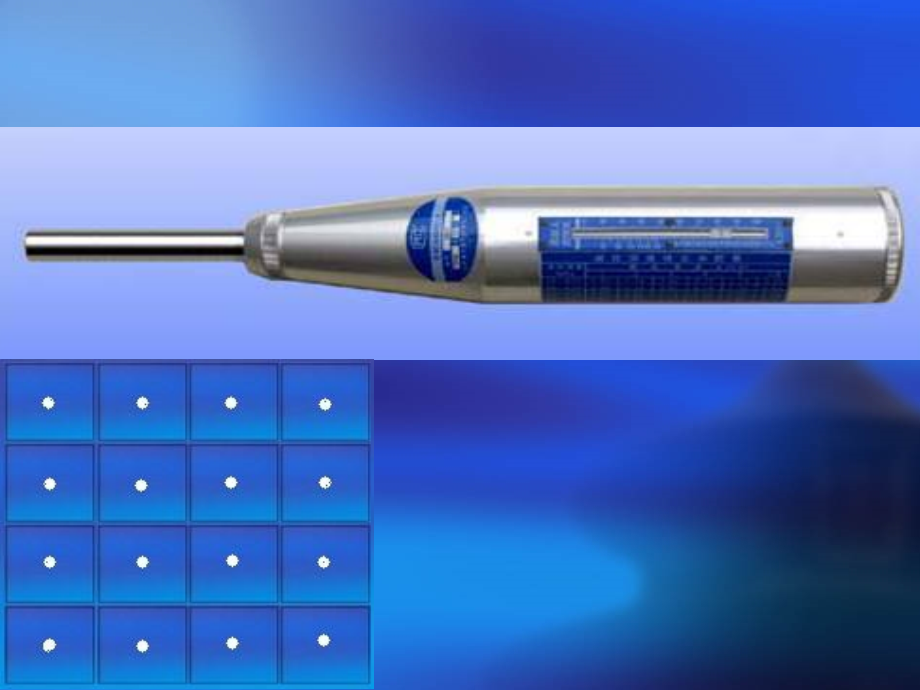

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,回弹法检测混凝土抗压强度,一、回弹法的发展及基本原理,二、回弹仪,三、回弹仪检测混凝土抗压强度的影响因素,四、回弹法检测,五、结构或构件混凝土强度计算,一、回弹法的发展及基本原理,（一）回弹法的发展应用,（二）回弹法的基本原理,回弹法是用一弹簧驱动的重锤，通过弹击杆,(,传力杆），弹击混凝土表面，并测出重锤被反弹回来的距离，以回弹值作为与强度相关的指标，来推定混凝土强度的一种方法。由于测量在混凝土表面进行，所以属于表面硬度法的一种。,回弹值：以重锤回弹的距离与拉力弹簧初始拉伸长度比值的百倍整数为被测混凝土的回弹值,(W,y,H100),Y-,重锤回弹的距离；,H-,弹簧的初始拉伸长度。,（三）回弹法测强的误差范围,对回弹法测强误差的估计，一般采用在实验室内通过试块试验制定测强曲线作为测定误差，或以验证性实测误差作为测定误差。,关于混凝土结构强度的检查误差，与试块混凝土强度的检测误差，这两者之间的差异，尚待进一步研究。,二、回弹仪,（一）回弹仪的类型、构造及工作原理,（二）影响回弹仪检测性能的主要因素,1,、机芯主要零件的装配尺寸,2,、主要零件的质量,3,、机芯装配质量,（三）、钢砧率定的作用,试验研究表明，钢砧率定的作用主要为：,1,、当仪器为标准状态时，校验仪器的冲击能量是否等于或接近于,2.207J,，此时在钢砧上的率定值应为,802,，此值作头校验仪器的标准之一。,2,、能较灵活地反映出弹击杆、弹击锤和中心导杆的加工精度以及工作时三者是否在同一轴线上。若不符合要求，则率定值低于,78,，会影响测试值。,3,、转动呈标准状态回弹仪的弹击杆在中心导杆内的位置，可校验仪器本身测试的稳定性。,4,、在仪器其他条件符合要求的情况下，用来校验仪器经使用后内部零件有无损坏或出现某些障碍，出现上述情况时率定值偏低且稳定性差。,（四）、回弹仪的操作、保养及校验,1,、操作,2,、保养,3,、校验,1,弹击杆,2.,混凝土构件试面,3.,仪壳,4.,指针滑块,5.,刻度尺,6.,按钮,7.,中心导杆,8.,导向法兰,9.,盖帽,10.,卡环,11.,尾盖,12.,压力弹簧,13.,挂钩,14,冲击锤,15.,缓冲弹簧,16.,弹击拉簧,17.,弹簧座,18.,密封毡圈,20.,调整螺栓,21.,紧固螺母,22.,弹簧片,23.,指针轴,三、回弹仪检测混凝土抗压强度的影响因素,（一）原材料的影响,1,、水泥的影响；,2,细骨料的影响；,3,粗骨料的影响；,4,外加剂的影响,（二）成型方法的影响,（三）养护方法及湿度的影响,（四）碳化及龄期的影响,（五）模板的影响,（六）其他,四、回弹法检测,（一）检测准备,（二）检测方法,（三）数据处理,五、结构或构件混凝土强度计算,（一）测区混凝土强度值的确定,（二）结构或构件混凝土强度的计算,（三）结构或构件检测及计算举例,
