第9章圆锥结合的互换性.ppt

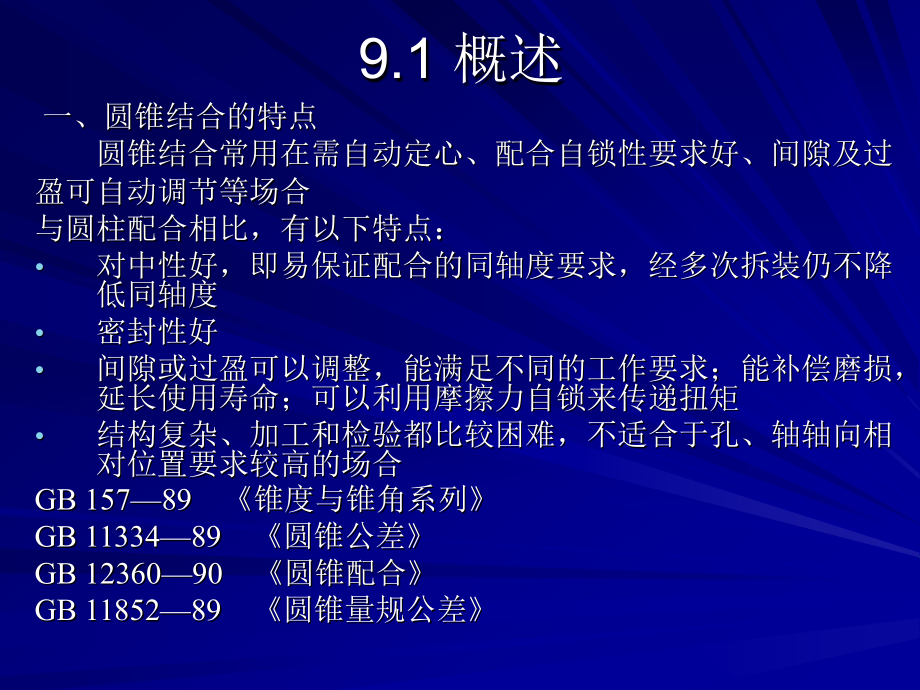

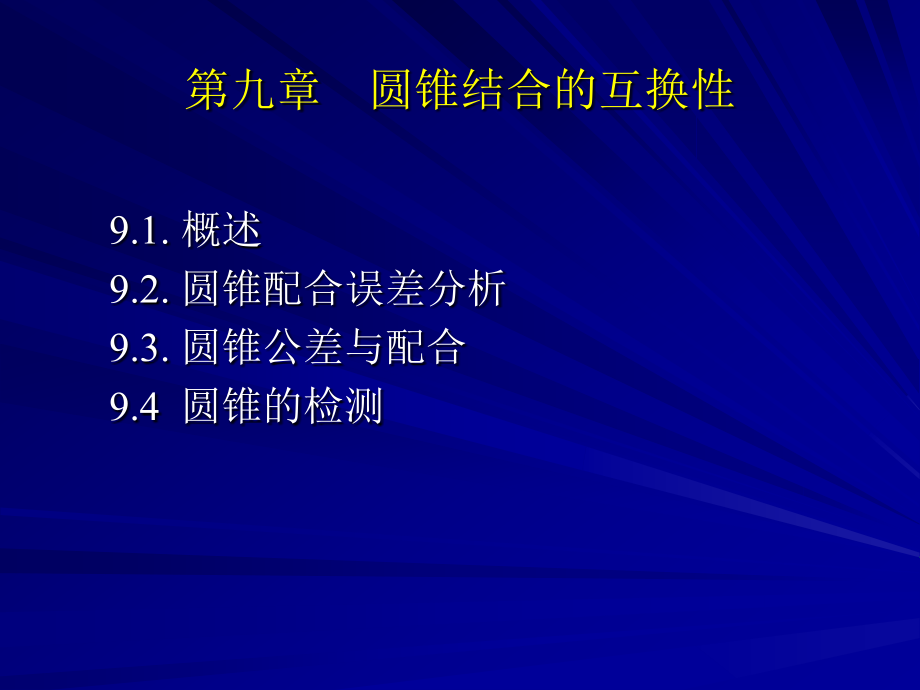

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第九章 圆锥结合的互换性,9.1.,概述,9.2.,圆锥配合误差分析,9.3.,圆锥公差与配合,9.4,圆锥的检测,一、圆锥结合的特点,圆锥结合常用在需自动定心、配合自锁性要求好、间隙及过,盈可自动调节等场合,与圆柱配合相比，有以下特点：,对中性好，即易保证配合的同轴度要求，经多次拆装仍不降低同轴度,密封性好,间隙或过盈可以调整，能满足不同的工作要求；能补偿磨损，延长使用寿命；可以利用摩擦力自锁来传递扭矩,结构复杂、加工和检验都比较困难，不适合于孔、轴轴向相对位置要求较高的场合,GB 15789,锥度与锥角系列,GB 1133489,圆锥公差,GB 1236090,圆锥配合,GB 1185289,圆锥量规公差,9.1,概述,二、圆锥配合的种类,1.,间隙配合,配合有间隙，零件易拆装，相互配合的内、外圆锥能相对运动。如机床顶尖、车床主轴的圆锥轴颈与滑动轴承的配合,2.,过渡配合,可能具有间隙，也可能具有过盈的配合。内、外圆锥紧密接触，间隙为零或稍有过盈的配合为紧密配合，主要用于对中定心或密封。为了保证良好的密封性，对内、外圆锥的形状精度要求很高，通常配对研磨,3.,过盈配合,具有自锁性，传递扭矩，内、外锥体没有相对运动，过盈大小也可以调整，便于装卸。如钻头、立铣刀的锥柄与机床主轴锥孔的配合,9.1,概述,常用术语及定义,圆锥表面,圆锥,9.1,概述,圆锥角、斜角,圆锥直径,圆锥长度,锥度,锥度与锥角系列,一般用途,21,个基本值系列 表,9-1,特殊用途,24,个基本值系列 表,9-2,莫氏锥度在工具行业中应用极广 表,9-3,9.2,圆锥配合误差分析,一、圆锥直径误差对基面距的影响,基面距,b,外圆锥基面（通常为轴肩）与内圆锥基面（通常为端面）之间的距离。基面距内、外圆锥的轴间相对位置。,内、外圆锥的配合,二、斜角误差对基面距的影响,9.3,圆锥公差与配合,一、圆锥公差标准,基本圆锥 设计时给定的圆锥,一个基本圆锥直径,D(d,dx,),、,长度,L,和基本圆锥角,两个基本圆锥直径,D,和,d,、,基本圆锥长度,L,极限圆锥 实际圆锥允许变动的界限,圆锥直径公差,T,D,允许圆锥直径的变动量,圆锥角公差,AT,允许圆锥角的变动量 表,9-4,一般情况下，圆锥角公差用圆锥直径公差加以限制，当对圆锥角精度要求较高时，应单独规定圆锥角公差,圆锥角极限偏差,圆锥的形状公差,T,F,圆锥素线直线度公差,截面圆度公差,给定截面圆锥直径公差,T,DS,在垂直于圆锥轴线的给定界面内，允许圆锥直径的变动量,圆锥公差的给定方法,给定圆锥直径公差,T,D,适用于有配合要求的内外圆锥，如圆锥滑动轴承、钻头的锥柄,给定横截面直径公差,T,DS,和圆锥角公差,AT,二、圆锥配合标准,结构型圆锥配合,圆锥配合是通过相互配合的内、外圆锥所规定的轴向位置来,形成间隙或过盈，有三类：,间隙配合 由轴向移动调整,紧密配合 完全消除间隙，无互换性,过盈配合 利用接触表面间所产生的摩擦来传递扭矩，,可调整过盈量,位移型圆锥配合,通过控制轴向位移,E,a,获得配合，可得到间隙配合和过盈配合,结构型圆锥配合，推荐优先选用基孔制，即内圆锥直径基本偏差用,H,，根据不同的配合要求，外圆锥直径基本偏差在,azc,，同时直径公差不低于,IT9,特征,结构性圆锥配合,位移型圆锥配合,装配的终止位置,固定,不固定,配合性质的确定,圆锥直径公差带,轴向位移方向及大小,配合精度,圆锥直径公差（,T,De,，,T,Di,）,轴向位移公差,（,T,E,）,圆锥直径公差带,影响配合性质、接触质量,影响初始位置、接触质量,圆锥直径配合公差,T,De,+T,Di,T,E,C,结构型圆锥配合和位移型圆锥配合的特点,三、圆锥尺寸及公差标注,1.,圆锥尺寸的标注,尺寸标注,锥度标注,2,.,圆锥公差的标注,3,.,相配合的圆锥的公差的标注,9.4,圆锥的检测,正弦尺测量圆锥角偏差,双球测内锥角,滚柱和凉快组测圆外锥角,
