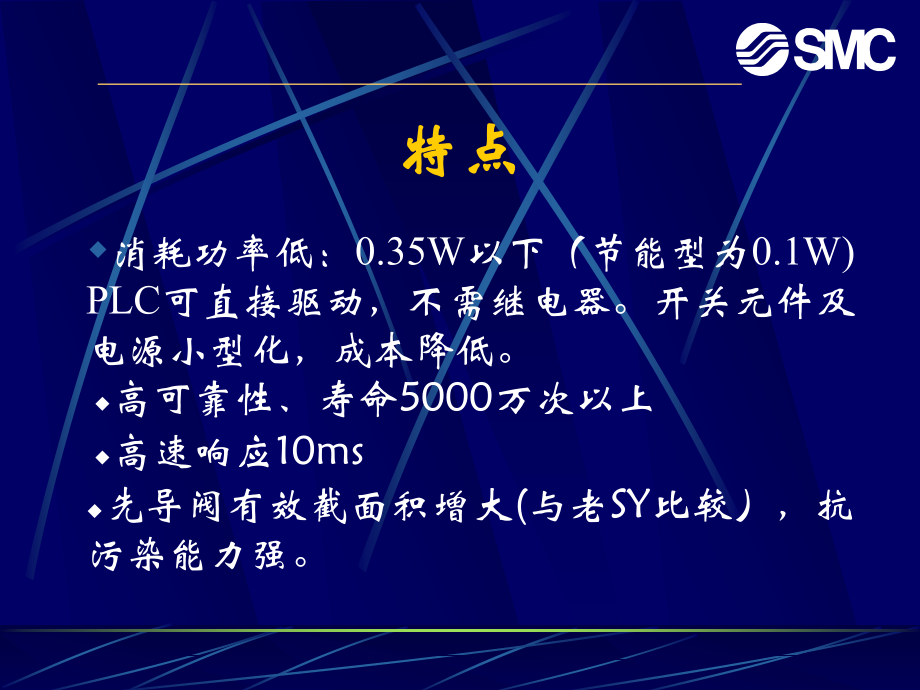

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,2005,SY系列电磁阀,SMC(,中国,),有限公司石家庄营业所,气动元件培训教程,特点,消耗功率低：,0.35W,以下（节能型为,0.1W)PLC,可直接驱动，不需继电器。开关元件及电源小型化，成本降低。,高可靠性、寿命,5000,万次以上,高速响应,10ms,先导阀有效截面积增大,(,与老,SY,比较），抗污染能力强。,导线引出方式,直接出线式,导线引出方式,L,形插座式,导线引出方式,M,形插座式,导线引出方式,DIN,形插座式,直接出线式,.L.M,形插座式,DIN,形插座式、插入式,手动操作方式,（,1,）非锁定按钮式,沿箭头方向压下，实现换向,手动操作方式,（,2,）旋具压下回转锁定式,先压下，再回转,若不回转，与非锁定式按钮式效果相同,（,3,）手动压下回转锁定式,先压下，再回转,若不回转，与非锁定式按钮式效果相同,注：切记先压下后旋转，否则会破损按钮,手动操作方式,（,4,）先导阀的手动操作,先导阀也可手动操作，为非锁定按钮式。,手动操作方式,注：不通电时才可进行手动操作，否则会烧毁电磁阀。,直接配管型,一、单体式,1,、外观,直接配管型,2,、托架,角座式托架,侧面式托架,直接配管型,3,、先导阀,（,1,）,V111*,：,直接出线式、,L,形插座式、,M,形插座式,（,2,）,V115,：,DIN,形插座式,直接配管型,4,、插头组件,直接配管型,二、集装式：整块集装板,/,单独配线,(3000-7000),直接配管型,三、集装式：整块集装板,/,扁平电缆配线（,SY3000,7000,）,直接配管型,1,、集装式内部配线,注：注意阀的极性,底部配管型,一、单体式,底部配管型,二、整块集装板,/,单独配线（,41,型,SY300-5000),底部配管型,三、集装式：整块集装板、扁平电缆配线（,41P),SY3000-5000),集装式,一、插入式配线（,45F,型,SY3000-5000,）,SY9000,Series,SY9000,Cv,值,本体宽度,mm,紧凑,&,大流通能力,Cv,为,2,，但阀体的宽度仅为,23,mm,Series,SY9000,流通能力,可以分离,外部先导口,SUP/EXH,模块,底座配管型,45,配线用凹槽,阀体配管型,25,模块化的汇流板,可以分离,Series,SY9000,汇流板,
