第一章 给水排水管网系统概论.ppt

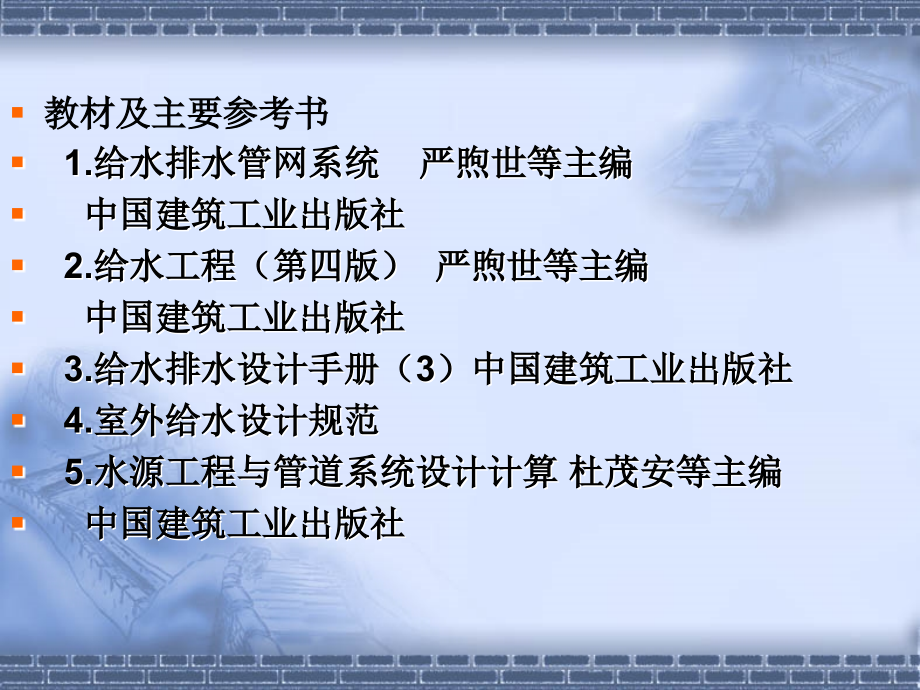

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,给水排水管网系统（,1,）,教材及主要参考书,1.,给水排水管网系统 严煦世等主编,中国建筑工业出版社,2.,给水工程（第四版）严煦世等主编,中国建筑工业出版社,3.,给水排水设计手册（,3,）中国建筑工业出版社,4.,室外给水设计规范,5.,水源工程与管道系统设计计算 杜茂安等主编,中国建筑工业出版社,第,1,章 给水管网系统概论,1.1,给水系统的功能与组成,1.2,给水系统工作原理,1.3,给水管网系统的功能与组成,1.4,给水管网系统类型,1.1,给水系统的功能与组成,给水系统是为人们的生活、生产和消防,提供用水,的设施总称。,任务：向各种不同类别的用户供应满足需求的水质、水量和水压。,1.1,给水系统的功能与组成,1.1.1,水的分类及用户对水的要求,生活用水,居民生活用水,（满足一定水质标准）,公共设施用水,（用水量大，集中，水质同生活用水）,工业,企业生活用水,（水量和工业企业生产工艺、生产条件有关，水质同居民生活用水）,工业生产用水,产品用水、工艺用水、辅助用水,（对水量水质、水压要求差异很大）,市政消防用水,道路清洗、绿化浇灌、公共清洁卫生和消防用水,1.1,给水系统的功能与组成,生活用水用户,生产用水用户,消防用水用户,市政用水用户,要求,水量,水质,水压,1.1.2,给水排水系统功能关系示意图,水源,取水设施,给水处理设施,供 水 泵 站,城市给水管网,企业给水管网,居民生活用水,公共设施用水,市政用水,消防用水,工业企业生产用水,工业企业生活用水,工业企业消防用水,城市雨水管网,城市污水管网,工业废水管网,工业废水处理设施,城市污水处理设施,排水受纳体,自然降水,1.1.3,给水系统主要功能,1,）水量保障,2,）水质保障,给水处理水质、贮水和输配水水质,3,）水压保障,充分利用地形高差，水泵加压,1.1.4,给水系统的组成,水源取水系统,包括水源、取水设施、提升设备和输水灌渠等。,给水处理系统,包括各种采用物理、化学、生物等方法的水质处理设备和构筑物。,给水管网系统,包括输水管渠、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔等）等，简称输配水系统。,我国第一个水源地保护试点,钢筋混凝土输水管渠,塞纳河,1.2,给水系统工作原理,1.2.1,给水排水系统的流量关系,取水系统,给水处理系统,给水管网系统,用户,排水管网系统,排水处理系统,排放或复用系统,清水池,均和池,调节池,水塔,Q1,q1,Q8,Q2,Q3,Q4,Q5,Q6,Q7,q6,q3,q2,q5,q7,q3,清水池、均和池、水塔、调节池的作用,1.2.2,给水排水系统的水质关系,三个水质标准,原水水质标准,给水水质标准,排放水水质标准,三个水质变化过程,给水处理,用户用水,废水处理,1.2.3,给水系统的水压关系,水压：用户用水需要，也是给水输送的能量来源。,水的机械能：位能、压能和动能,测压管水头（压力水头）指位能和压能之和。,给水系统中，从水源开始，水流到达用户,水在输送中的压力方式：,全重力给水,一级加压给水,二级加压给水,多级加压给水,1.3,给水,管网系统,的功能和组成,1.3,给水管网系统的功能与组成,1.3.1,给水管网系统的功能与特点,功能：,1,）水量输送,2,）水量调节,3,）水压调节,特点：,具有一般网络系统的特点：分散性、连通性、传输性、扩展性。,1.3.2,给水管网系统的构成,输水管渠,：从水源到城市水厂或城市水厂到相距较远管网的管线或渠道。,铸铁管、钢管、钢筋混凝土管等；,两条并行，适当地点连通。,配水管网,：将水送到用户的管道系统,由主干管、干管、支管、连接管、分配管等构成。,附属设施：消火栓、阀门、监测仪表等。,水压调节设施,（泵站、减压阀）,水量调节设施,（清水池、水塔和高位水池）,1.3.2,给水管网系统的构成,泵站,供水泵站（二级泵站）一般设于水厂内部。,加压泵站（三级泵站）对远离水厂的供水区域或地形较高的区域进行加压。,水量调节设施,（清水池、水塔和高位水池）,调节供水与用水的流量差，也可用于贮存备用水量，提高供水安全。,减压设施,减压阀、节流孔板等，降低和稳定输配水系统局部的水压。,1.4,给水管网系统类型,给水管网系统类型,1.4.1,按水源数目分类分,：,(1),单水源给水管网系统,(2),多水源给水管网系统,1.4,给水管网系统类型,1.4.2,按系统构成方式分类,：,（,1,）统一给水管网系统,根据生活饮用水水质标准，由同一管网供给生活、生产和消防用水到用户的给水系统。,特点：所有用户用一个管网，一个水处理系统；,造价低，运行费用高，会造成浪费。,多用于用户集中，对水质、水压无特殊要求或相差不大、地势比较平坦、建筑层数差异不大的情况。,（,2,）分区给水管网系统,把城市整个给水系统分为几个区，每区有泵站和管网等，各区之间有适当的联系，以保证供水可靠和调度灵活。,（,2,）分区给水管网系统,给水区域大、地形起伏、远距离输水，分为并联分区和串联分区两种基本形式。,并联分区,：由同一泵站内的低压和高压水泵分别供给低区和高区用水。,供水安全可靠，水泵集中；管理方便，但管网造价高，需要高压输水管。,串联分区,：高低两区用水均由低区泵站供给，高区用水再由高区水泵加压。,管网造价低，但供水安全、可靠性较差，水泵站分散，管理不便。,（,2,）分区给水管网系统,1.4,给水管网系统类型,1.4.3,按输水方式分类：,1,）重力输水管网系统,2,）压力输水管网系统,重力输水管网系统,
