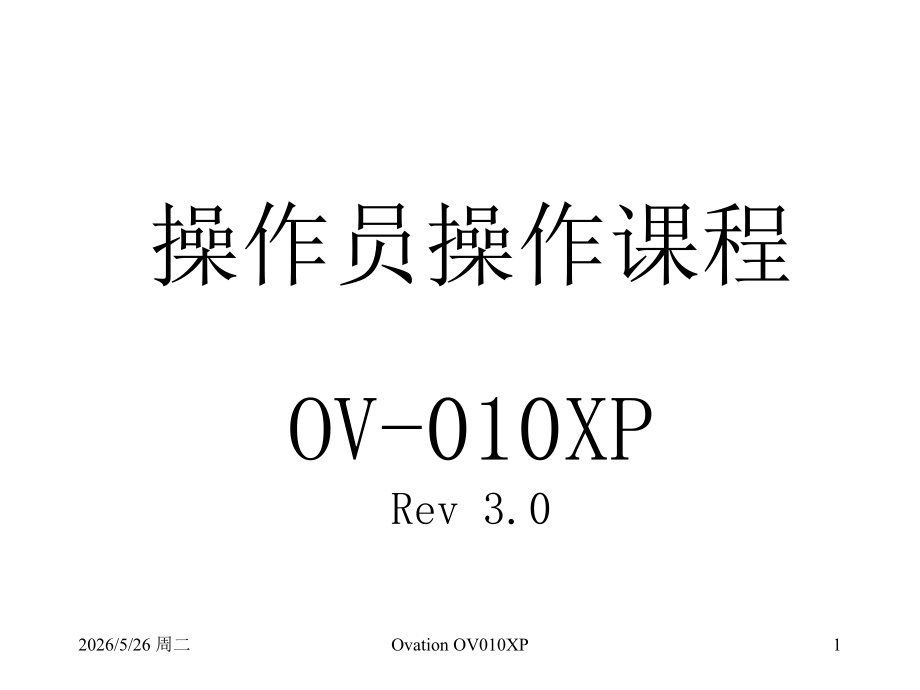

OVATION操作员课程(中文).ppt

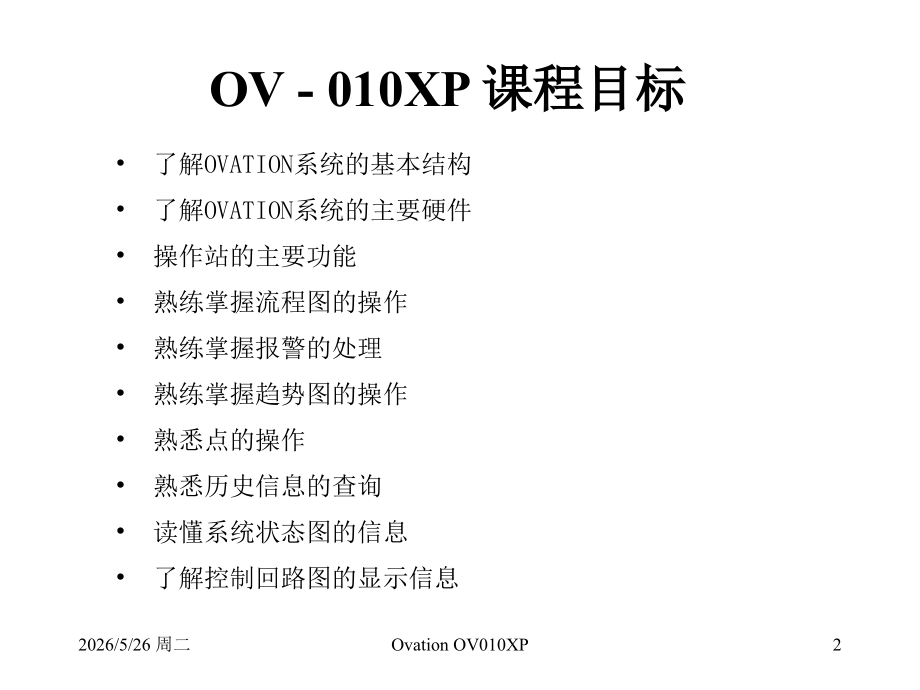

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Ovation OV010XP,*,操作员操作课程,OV-010XP,Rev 3.0,2026/5/26 周二,1,Ovation OV010XP,OV-010XP,课程目标,了解,OVATION,系统的基本结构,了解,OVATION,系统的主要硬件,操作站的主要功能,熟练掌握流程图的操作,熟练掌握报警的处理,熟练掌握趋势图的操作,熟悉点的操作,熟悉历史信息的查询,读懂系统状态图的信息,了解控制回路图的显示信息,2026/5/26 周二,2,Ovation OV010XP,OV-010XP,课程,Module 1Ovation,系统结构介绍,Module 2,操作站操作界面介绍,Module 3,流程图的操作,Module 4,点的概念,Module 5,报警信息的处理,Module 6,点实时和历史信息的查看和操作,Module 7,趋势查看和操作,Module 8,控制回路（,SAMA,）图的信息介绍,2026/5/26 周二,3,Ovation OV010XP,Module 1,Ovation,系统结构介绍,了解,OVATION,系统的基本结构,了解,OVATION,系统的主要硬件,操作站的主要功能,2026/5/26 周二,4,Ovation OV010XP,OVATION,系统的基本结构,编程中心（建立数据库，,控制逻辑）,Power Tools,服务器,Oracle,数据库服务器,操作员站,监视和控制过程的,操作员接口,历史站,CNTRL,1,51,2,52,历史/记录服务器,长期点数据的存储（周、月、年）,检索操作站/报警站的历史趋势,冗余控制器对,其它工作站,PROCESS,(,Power plants,Blast Furnaces,Waste Treatment plants,etc.),CNTRL,CNTRL,CNTRL,操作员站,服务器/工程师站,服务器/工程师站,冗余控制器对,实时控制器，扫描、刻度变换、,监测全部的过程输入，输出控制,信息给过程。在,OVATION,网或,乙太网上广播点信息。,switch,switch,2026/5/26 周二,5,Ovation OV010XP,Ovation,网络结构,二级组态方式,主交换机,Primary,Backup,Controllers,Workstations,.,最小配制,Primary,Backup,Controllers,Workstations,.,最小配制,.,Unit1 or CT1,Unit,n,or,CT,n,备交换机,Root,级,FanOut,IP Traffic,2026/5/26 周二,6,Ovation OV010XP,24 口 以太网交换机,2026/5/26 周二,7,Ovation OV010XP,OVATION,控制器主要功能,数据采集,回路调节,顺序控制,FFFF,FFFF,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,W,Power Supply,W,Power Supply,Ovation,控制器机柜,2026/5/26 周二,8,Ovation OV010XP,PCI Slot-I/O Interface Card(PCQL/PCRL/PCRR,),PCI Slot-I/O Interface Card(PCQL/PCRL/PCRR,),I/O Interface Card(PCQL/PCRL/PCRR,),I/O Interface Card(PCQL/PCRL/PCRR,),Network interface Card,Network Interface Card,FLASH Disk,FLASH Disk,ISA/PCI Processor(CPU Card),ISA/PCI Processor(CPU Card),Power Supply(DC/DC),Power Supply(DC/DC),Fan,Fan,PWR,PWR,TWI Connector,TWI Connector,Other,I/O,Conn.,Other,I/O,Conn.,控制器的内部结构,2026/5/26 周二,9,Ovation OV010XP,本地,I/O,接口,高密度,每对控制器最多,128,I/O,模件,每个控制器,2,I/O,接口卡,每个,I/O,接口卡,8,I/O,支线,每个支线,8,I/O,模件,高速,每个支线2,M,通讯速率,总线循环时间31,uSec,.,高可靠性,每个支线串行通讯,较少的单元挂在一条总线上,超强容错,总线故障隔离在一个支线中,简单的重新组态,控制器特性,2026/5/26 周二,10,Ovation OV010XP,远程,I/O,子系统,高容量,每个控制器最多 2 个,I/O,接口,每个接口最多 8 个节点,每个节点 64 个,I/O,模块,高吞吐量,10,MB,的控制器到节点的通讯速率,2,MB,远程节点间的通讯速率,小于,100,usec,的总线周期时间,冗错,每个远程节点采用冗余串口通讯,在节点间采用,RS485,串口通讯,灵活的组态,光纤或金属介质（将推出）,2026/5/26 周二,11,Ovation OV010XP,提升吊钩,每扇门都有风扇,三点式门栓,发泡沫塑料衬垫,NEMA 12,等级,可逆门,FFFF,FFFF,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,控制器底盘,安装板,I/O branch 1,（支线）,8 Modules,I/O branch 2,（支线）,8 Modules,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,P C,E I,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16,w,W,Power Supply,W,Power Supply,控制器的机柜图,冗余电源,电源分配转换板,I/O branch 3,8 Modules,I/O branch 4,8 Modules,4 I/O,电缆通道提供顶或底部接入,每个摸块的,I/O,端子块,2026/5/26 周二,12,Ovation OV010XP,操作站的主要功能,操作员接口,OPERATOR INTERFACE,报警管理,ALARM MANAGEMENT,流程图,PROCESS GRAPHICS,点信息,POINT INFO,点查询,POINT REVIEW,趋势,TRENDS,操作员事件信息,OPERATOR EVENT MESSAGING,查点器,VIEWER,2026/5/26 周二,13,Ovation OV010XP,OVATION,操作员站方框图,CPU,RAM,I/O,Hard,Disk,输入设备,输出设备,NIC,S,A,M,Optional,OVATION,操作员站,2026/5/26 周二,14,Ovation OV010XP,Module 2,操作站操作界面介绍,操作站的启动画面,操作站操作功能窗口介绍,2026/5/26 周二,15,Ovation OV010XP,LOGGING IN,登入,2026/5/26 周二,16,Ovation OV010XP,标准窗口说明,标题栏,菜单条,工具条,垂直卷轴,最小化窗口按钮,最大化窗口按钮,关闭窗口按钮,水平卷轴,状态条,2026/5/26 周二,17,Ovation OV010XP,OVATION,应用窗口,2026/5/26 周二,18,Ovation OV010XP,OVATION,的几个应用图标,2026/5/26 周二,19,Ovation OV010XP,Module 3,流程图的操作,流程图的打开方法,流程图的操作,流程图窗口的菜单介绍,收藏夹的设置,回路操作面板的操作,2026/5/26 周二,20,Ovation OV010XP,流程图,监视工厂运行状态,控制工厂过程,右键功能,Off Point,On Point,2026/5/26 周二,21,Ovation OV010XP,流程图窗口,2026/5/26 周二,22,Ovation OV010XP,打开某幅图（方法一）,2026/5/26 周二,23,Ovation OV010XP,方法二：,在流程图窗口上选择图标菜单：,它将打开一幅已定义好的流程图，一般为过程的总貌图。,通过总貌图调用其它流程图,2026/5/26 周二,24,Ovation OV010XP,方法三：,（此方法必须是在点组态时定义）,1.,在其它操作窗口上，选择某点的数值显示，按鼠标右键，,调出点对应的子菜单：,2.,在菜单上选择,Summary Diagram,，调出与此点有关的流程图。,2026/5/26 周二,25,Ovation OV010XP,方法四：,用菜单上的,Favorite,功能，或图标菜单上的,图标调出某幅流程图。,2026/5/26 周二,26,Ovation OV010XP,方法五：,Ovation,操作员键盘,2026/5/26 周二,27,Ovation OV010XP,1,Alarm List,打开实时报警清单,2,Normal/Priority,切换当前的报警显示模式,3,Alarm History,打开历史报警清单,4,Reset List,打开未复位的报警清单,5,Unacknowledged Alarms,打开未确认得报警清单,6,Point Acknowledge,确认已选中的报警,7,Page Acknowledge,确认整页报警,8,Page Reset,复位整页报警,9,Point Reset,复位已选中的报警,10,Silence Audio,声音确认,2026/5/26 周二,28,Ovation OV010XP,11,Window Keys(1-8),显示流程图窗口,12,Backward,回到后一幅图,13,Forward,回到前一幅图,14,Up and Down Arrow,向上或向下翻页,15,Left and Right Arrow,向左或向右翻页,16,Start/Open,激活一个数字控制算法（数字回路开）,17,Stop/Close,复位一个数字控制算法（数字回路关）,18,Value Entry,允许手动输入数据,19,Auto,切自动,20,Manual,切手动,21,Tune,打开控制回路图,22,Control Up Arrow and,Control Down Arrow,设定值增加,设定值减少,23,Control Up and,Control Down,输出值增加,输出值减少,24,User-Definable Keys,用户定义的,48,个键,P1-P10,P1-P10,可编程的键。用于控制算法中的特点定义的功能，或在图形中用,FUNC_KEY,语句定义的键功能。,2026/5/26 周二,29,Ovation OV010XP,例子,-,过程信息,2026/5/26 周二,30,Ovation OV010XP,流程图窗口菜单,2026/5/26 周二,31,Ovation OV010XP,流程图菜单条,下拉菜单,帮助,打印当前任务,返回前一页,返回后一页,向左翻页,向右翻页,向下翻页,向上翻页,打开某幅图文件,满屏,到某幅特别喜爱的图,打开主页,2026/5/26 周二,32,Ovation OV010XP,流程图窗口组态一,2026/5/26 周二,33,Ovation OV010XP,流程图窗口组态二,2026/5/26 周二,34,Ovation OV010XP,收藏夹设置,建立一个新文件夹,2026/5/26 周二,35,Ovation OV010XP,操作面板,2026/5/26 周二,36,Ovation OV010XP,模拟量面板中的一些常用指示信息：,MANUAL,：手动状态,AUTO,：自动状态,TRACKING,：回路跟踪,PLW(Priority Lower),优先关,PRA(Priority Raise),优先开,LWI(Lower Inhibit),闭锁减,RAI(Raise Inhibit),闭锁增,MRE,：,(Manual Reject),逻辑手动,ARE,：,(AUTO Reject),逻辑自动,2026/5/26 周二,37,Ovation OV010XP,面板中的一些常用指示信息：,STOPPED,：停止,RUNNING,：正在运行,AUTO,：自动,MANUAL,：手动,TAGOUT-P1,：回路挂牌,RESET-P2:,回路摘牌,NOT READY,：回路未准备好,2026/5/26 周二,38,Ovation OV010XP,Module 4,点的概念,点的组成,点的分类,点的质量,点在系统中的运行,2026/5/26 周二,39,Ovation OV010XP,点的概念,点是由多个寄存器组成的收集信息的数据包.,点的寄存器有四个部分组成:,动态数据,静态数据,闪存数据,MMI,数据,2026/5/26 周二,40,Ovation OV010XP,*,点根据收集信息的对象不同分为十一大类:,DU-站点,RN-节点点,RM-模件点,LA-模拟量点,DA-豪华模拟量点,LD-数字量点,DD-豪华数字量点,LP-打包点(16个开关量),DP-豪华打包点,LC-算法点,PD-打包数字量点(32位开关量或2个16位模拟量),(用于数据传送),2026/5/26 周二,41,Ovation OV010XP,点质量,Good,正常,Fair,F,点值被强制后，数值由键盘输入,点在回路中运算时，被遗传,BadB,点扫描被停止,点数值超过了传感器的限制值,卡件硬件故障,点在回路中运算时，被遗传,PoorP,算法输入有些点质量为,Bad,，有些是好的，则引起算法,P,Time-outT,通讯中断,其它质量原因可由组态时设置,2026/5/26 周二,42,Ovation OV010XP,0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,SID,在高速公路上的数字量点信息,DIGITAL VALUE-1/0 ON OR OFF-OPEN/CLOSED,PREVIOUS VALUE FOR CHANGE OF STATE,ALARM ACKNOWLEDGE,CUT OUT FROM ALARM CHECKING,POINT IS IN ALARM,QUALITY,0 0,01,10,11,OPERATOR ENTERED VALUE,SCAN OFF OR FORCED,ALARM CHECKING OFF,POINT IS NOT BEING UPDATED,GOOD,FAIR,POOR,BAD,*,*,*,*,1,W,16,17,18,20,19,21,22,23,24,25,26,27,28,29,30,31,TOGGLE(INDICATES CHANGE OF STATE),SID LIMIT ERROR,N/A,RSV,REF.R3-1140 PAGE 3-6,2026/5/26 周二,43,Ovation OV010XP,2,W,0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,CONFIGURATION ERROR,POWER CHECK FAILURE,N/A,RESERVED,0=,CUTOUT ENABLED,1=CUTOUT DISABLED,N/A,N/A,BAD HARDWARE STATUS-SOE ONLY,REF.R3-1140 PAGE 3-8 TO 10,16,17,18,20,19,21,22,23,24,25,26,27,28,29,30,31,SECOND STATUS WORD,THIRD STATUS WORD,3,W,0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,20,19,21,22,23,24,25,26,27,28,29,30,31,N/A,N/A,TAG OUT,HW ERROR,OSC ERROR,SENSOR CAL,TEST,DATA LINK,ALGORITHM,APPLICATION PROG.,SUBSTITUTED VALUES,SCAN REMOVED,REASONABILITY LIMIT,ENGINEERING LIMIT,QUALITY LATCHED,POINT TIMED OUT,DELAY,RSV,QUALITY LATCHED,DELAY,SOE SUPPRESSED-CHATTERING,RESERVED FOR SOE,RESERVED,TAGGED-OUT,HARDWARE ERROR,OSCILLATING POINT,N/A,TEST,DATA LINK,ALGORITHM,APPLICATION PROGRAMS,N/A,CUT-OUT DISABLED,UNCOMMISSIONED=1,TRACKING-NOT APPLICABLE,2026/5/26 周二,44,Ovation OV010XP,在高速公路上的模拟量点信息,0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,SID,BETTER ALARM,WORSE ALARM,ALARM ACKNOWLEDGE,CUT OUT FROM ALARM CHECKING,POINT IS IN ALARM,QUALITY,0 0,01,10,11,OPERATOR ENTERED VALUE,POINT IS REMOVED SCAN,LIMIT CHECKING OFF,POINT IS NOT BEING UPDATED,GOOD,FAIR,POOR,BAD,1,W,16,17,18,20,19,21,22,23,24,25,26,27,28,29,30,31,ALARM CHECKING OFF,SID LIMIT ERROR,RSV,LOW LIMIT ALARM,HIGH LIMIT ALARM,RESERVED,TOGGLE(CHANGE OF STATE),0 0 0,0 0 1,0 1 0,0 1 1,1 0 0,1 0 1,ALARM LIMIT#1,ALARM LIMIT#2,ALARM LIMIT#3,ALARM LIMIT#4,UNUSED,UNUSED,ENG.RANGE CK OFF,REASONALBILITY CK OFF,UDA LL EXCEEDED ALARM,UDA HL EXCEEDED ALARM,SID LIMIT ERROR,ALARM RESET NEEDED,2026/5/26 周二,45,Ovation OV010XP,ANALOG 2W-3W,2026/5/26 周二,46,Ovation OV010XP,HIGH SENSOR LIMIT,HIGH LIMIT,正常工作范围,LOW LIMIT,模拟量信号,HIGH,报警,DEADBAND,从报警恢复,从报警恢复,LOW,报警,OVATION,模拟量输入,限制值设置,DEADBAND,ZL,3Z,4Z,4Y,3Y,ZH,UH,UL,EL poor,RW bad,EH poor,RV bad,EH,RV,死区,HL,DB,LL,DJ,DEADBAND,DEADBAND,DEADBAND,RW,LOW SENSOR LIMIT,死区,DEADBAND,DEADBAND,DEADBAND,DEADBAND,DEADBAND,DEADBAND,DEADBAND,DEADBAND,EL,LOW,增量,HIGH,增量,高报,1,高报,2,ZI,ZM,VH,VL,2026/5/26 周二,47,Ovation OV010XP,Module 5,报警管理,确认和复位报警,查看实时，历史，未被确认，未复位的报警清单,报警颜色辨别报警级别,右键功能,2026/5/26 周二,48,Ovation OV010XP,P,M,O,D,E,M,O,D,BASE,DYNAMIC DATA,NIC,FLASH DATA,CONTROLLER,EWS/SS,ORACLE,OVATION,报警信号流程,操作员站,NIC,NIC,NIC,STATIC DATA,HISTORIAN,NIC,SUN,GLOBAL,GROUPS,HSR,GROUPS,ALARM LIST,ALL CURRENT ALARMS,REVERSE VIDEO IF UNACK.,HISTORY,ALL ALARMS AND RETURNS,NORMAL VIDEO FOR ALL,UNACKNOWLEDGE,UNACKNOWLEDGED ONLY,REVERSE VIDEO ONLY,RESET,RETURNS THAT NEED RESET,REVERSE VIDEO IF UNACK.,NORMAL,FILTER,PRIORITY,FILTER,1,2,3,4,5,6,7,8,1,2,3,4,5,6,7,8,A THRU Z,A THRU Z,PRINTER,5000,报警信息,FIFO,DISPLAY,ALARM LIST,HISTORY,UNACK,RESET,ACKNOWLEDGE,UTILITY,RESET,POINT ACK,PAGE ACK,POINT RESET,PAGE RESET,PRINT ADVANCE,NORMAL,PRIORITY,FILTER,2026/5/26 周二,49,Ovation OV010XP,打开报警窗口,2026/5/26 周二,50,Ovation OV010XP,报警菜单,2026/5/26 周二,51,Ovation OV010XP,报警工具条,2026/5/26 周二,52,Ovation OV010XP,报警窗口,2026/5/26 周二,53,Ovation OV010XP,远程报警窗口,报警窗中显示每个远程网络的工作情况,报警窗口的栏目：,2026/5/26 周二,54,Ovation OV010XP,图标报警窗口,图标报警窗可以根据组态定义,显示报警范围,2026/5/26 周二,55,Ovation OV010XP,报警对话框,报警窗中当前收集的信息来源,2026/5/26 周二,56,Ovation OV010XP,模拟量报警类型：,RETURN,：点数据已正常,SENSOR,：传感器报警,HIGH1,4,：高,1,4,报警,HI WRS,：高增量报警（向更高发展）,HI BET,：高增量报警（向好的方向发展）,H1-4/HUDA,：数值超过了高,1,4,中的高用户定义报警,H1,4/LUDA,：数值超过了高,1,4,中的低用户定义报警,HW/HUDA,：数值超过了高增量报警（向坏）中的高用户定义报警,HB/HUDA,：数值超过了高增量报警（向好）中的高用户定义报警,HW/LUDA:,数值超过了高增量报警（向坏）中的低用户定义报警,HB/LUDA:,数值超过了高增量报警（向好）中的低用户定义报警,2026/5/26 周二,57,Ovation OV010XP,模拟量报警类型（续）：,LOW1,4,：低,1,4,报警,LO WRS,：低增量报警（向更低发展）,LO BET,：低增量报警（向好的方向发展）,L1-4/HUDA,：数值超过了低,1,4,中的高用户定义报警,L1,4/LUDA,：数值超过了低,1,4,中的低用户定义报警,LW/HUDA,：数值超过了低增量报警（向坏）中的高用户定义报警,LB/HUDA,：数值超过了低增量报警（向好）中的高用户定义报警,LW/LUDA:,数值超过了低增量报警（向坏）中的低用户定义报警,LB/LUDA:,数值超过了低增量报警（向好）中的低用户定义报警,SP ALM,：点在发送报警的周期中报过警，但在报警发送时已恢复。只在历史清单中出现。,SID ALM,：当报警设有,CUTOUT,功能时，,CUTOUT,功能无效；系统标识号出错。,TIMEOUT,：网络通讯中断,2026/5/26 周二,58,Ovation OV010XP,数字点：,ALARM,：数字量报警,ST CHG,：数字量数字状态变化报警*（其它显示与模拟量一样）,打包点：,除数字点报警类型外的报警类型（一般打包点与数字量点一样）；转换设备信息的打包点报 警状态。,CLEAR,：点恢复正常,OPERAT,：操作故障,INSENS,：输入传感器故障,OUTSEN,：输出传感器故障,ALARM_SN:,输出传感器故障且点在报警状态,2026/5/26 周二,59,Ovation OV010XP,报警优先级颜色,报警级别：,1 到 8 级，1级最高，8级最低,报警颜色,：(缺省),1,级红,2级玫瑰红,3级黄,4级白,5级紫,6级淡褐,7级酒红,8级兰,2026/5/26 周二,60,Ovation OV010XP,Date,日期,Time,时间,AlarmType,报警类型,Code,点状态代码,Name,点名,Description,点描述,Alarm Priority,报警优先级,Network ID,网络号,Alarm Destination,点标识号,Value/quality,数值,Units,单位,Limit,限制值,Incr.Limit,增量值,Plant Mode,设置模式（只对豪华点有用）,Network Alias,网络别名,报警栏目描述,2026/5/26 周二,61,Ovation OV010XP,在报警窗菜单条上选,EditFind,或 用图标菜单上的,在窗口上打入点名，选择,Find Next,按钮。显示状态如下：,若能找到则点被选中。,若点没报警，则显示：,The point is not in the list.,3.,若点在系统中不存在，则显示：,The point is not in the SPD.,寻找报警点,2026/5/26 周二,62,Ovation OV010XP,报警窗中栏目设置,2026/5/26 周二,63,Ovation OV010XP,报警清单过滤设置,2026/5/26 周二,64,Ovation OV010XP,现场总线表的报警清单窗口,在右键菜单上可以打开,PlantWab,报警窗,FAILED,：设备故障,Advisory,：设备有冲突,Maint,：设备需要维护,No_COMM,:,无通讯,Abnormal,：设备变异,2026/5/26 周二,65,Ovation OV010XP,系统站的报警,2026/5/26 周二,66,Ovation OV010XP,颜色,状态,灰色,站点未连接到网络上或站未启动,绿色,站点处在正常工作状态,红色,站点处在报警或出错状态,黄色,站点处在备用工作状态,白色,站点处在启动工作状态,澄色,站点处在故障工作状态,玫瑰红,站点需要操作员注意,(,一般为历史站,),系统站报警颜色,2026/5/26 周二,67,Ovation OV010XP,站报警的处理方法,1.,在报警窗选择报警的站名，按右键后，在弹出的小菜单上选择,Summar,Display,菜单。这将弹出系统状态图。,2.,在系统状态图上，选择报警的站，按系统状态图上的,Drop Detail,按钮，这将调出系统状态详细图,3.,在系统状态图上可以读到有关故障信息，并可适当记录下来。,4.,在系统详细图上按,Ack,Drop Alarm,按钮，再按,Clear Drop Alarm,按钮。若有进一步的问题这会出现；若系统问题是瞬间发生，且已恢复，则站会恢复正常显示；若站是一个相当严重的问题，则站颜色会变橘红色。,2026/5/26 周二,68,Ovation OV010XP,站详细状态图,2026/5/26 周二,69,Ovation OV010XP,Module 6,点实时和历史信息的查看和操作,点信息（,Point Information),点查询（,Review,）,历史信息查询（,Historical Review,）,2026/5/26 周二,70,Ovation OV010XP,点信息,根据各个点类型列出某点信息,修改点属性,以表格形式列出点信息,右键功能,2026/5/26 周二,71,Ovation OV010XP,点信息窗口,2026/5/26 周二,72,Ovation OV010XP,搜索点,2026/5/26 周二,73,Ovation OV010XP,点信
