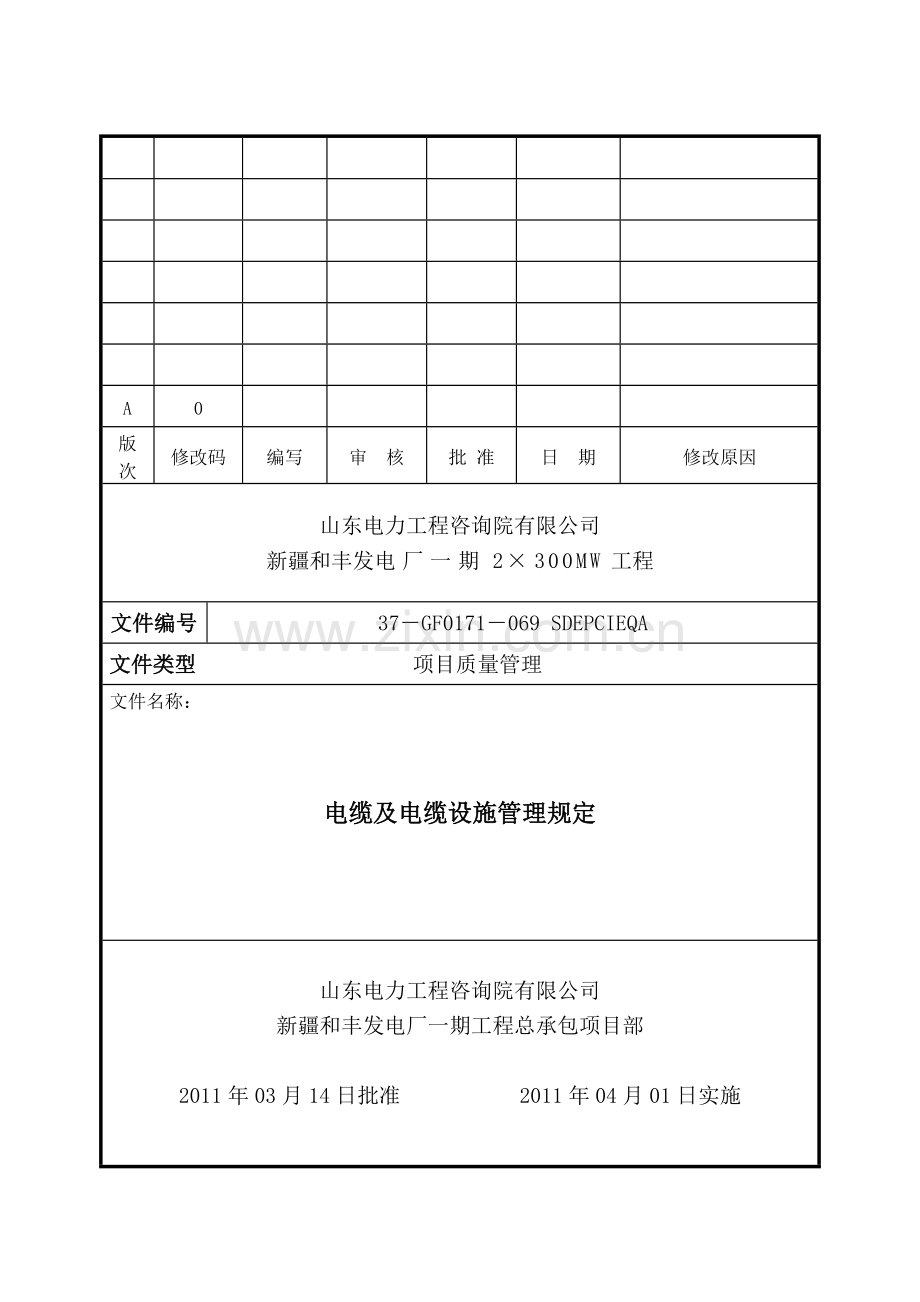

069电缆及电缆设施管理规定.doc

A
0

版次
修改码
编写
审 核
批 准
日 期
修改原因
山东电力工程咨询院有限公司
新疆和丰发电厂一期2×300MW工程
文件编号
37－GF0171－069 SDEPCIEQA
文件类型 项目质量管理
文件名称：

电缆及电缆设施管理规定

山东电力工程咨询院有限公司
新疆和丰发电厂一期工程总承包项目部

2011年03月14日批准 2011年04月01日实施

前 言

根据山东电力工程咨询院有限公司（以下简称本院）提升管理水平的要求，规范电缆及电缆设施从入库、领用、安装过程控制、材料回收等全过程的管理，保证电缆及电缆设施管理各个环节均处于受控状态，促进电缆及电缆设施安装工艺水平的提高，降低损耗，杜绝浪费，结合山东电力工程咨询院有限公司新疆和丰发电厂一期2×300MW工程（以下简称和丰工程）项目的需要，特制定本规定。
本规定自实施之日起，和丰工程施工现场电缆及电缆设施管理均应符合本规定的要求。

新疆和丰发电厂一期2×300MW工程总承包项目 069SDEPCIEQA 版本A 修改码0
1 范围
本规定适用于新疆和丰发电厂一期2×300MW工程项目建设中电缆及电缆设施从入库、领用、安装过程控制、材料回收等全过程的管理。
2 引用文件
《电气装置安装工程质量检验及评定规程》（2006年版）
《电力建设施工及验收技术规范 第五部分：热工自动化》（2004年版）
电气装置安装工程电缆线路施工及验收规范
热控装置安装工程电缆线路施工及验收规范
和丰工程设计电缆清册、电缆敷设图、电缆接线图等
有关现行规程规范标准等资料
3 职责
3.1 总承包项目采购部负责现场电缆及电缆设施的入库、领用、材料回收的管理，项目工程部负责现场电缆及电缆设施的安装过程控制的管理，项目控制部负责电缆结算的管理。
3.2各施工承包商负责电缆及电缆设施的保管、领用申请、领用、安装过程工艺控制、材料退库前的保管、材料退库管理，接受总承包方的管理与协调。
4 工作程序
4.1电缆及电缆设施入库管理
4.1.1电缆入库管理
电缆按专业分类进行管理，做好入库电缆台帐（包括电子台账），确保电缆入库帐物一致。电缆要注明每个缆盘（对缆盘要进行编号）电缆的型号规格、数量及存放位置，帐目与实物核对一致后，按照同类同规格电缆分类集中放置的原则统一入库，同时定期进行仓库盘点。
4.1.2电缆设施入库管理
电缆设施入库管理与电缆的入库管理程序相同，参照执行。
4.2电缆及电缆设施领用管理
4.2.1电缆的领用
电缆领取要履行必须的领料手续。首先，领用单位需填写电缆敷设申请表（见附录A），并报总承包项目工程部审批，审批完毕后，按照审批数量填写电缆领料单（见附录B），完成后报总承包工程部，工程部专工负责审核，工程部主任和采购部主任共同签批后方可到仓库领取。仓库管理员在发料栏签字后方可发料，同时做好统计台账及库存台账。
领用单位不办理领用手续仓库不准发放。总承包项目采购部随时检查台账和实物。电缆领取后用料单位要妥善保管，防火防盗，避免电缆损失，电缆领用后全部责任由领用单位负责。
4.2.2电缆设施领用
电缆设施的领用与电缆的领用程序相同，参照执行，所用表格见附录F、附录G。
4.3电缆及电缆设施安装过程管理
4.3.1电缆敷设管理
4.3.1.1电缆现场敷设时,施工承包商填写电缆敷设现场见证记录（见附录C）,由施工承包商专业工程师和总承包工程部专工签字确认，记录一式两份，并提交电子版，由总承包项目工程部和施工承包商各持一份。
4.3.1.2每月5日、20日施工承包商与总承包项目工程部、采购部进行核对电缆敷设现场记录，以便及时了解电缆敷设需求及库存状况。
4.3.1.3电缆敷设结束后，施工承包商填写电缆实际敷设量统计表（见附录E），报总承包项目工程部批准。
4.3.2电缆设施安装过程管理
电缆设施安装过程管理与电缆敷设管理程序相同，参照执行，所用表格见附录H。
4.3.3施工承包商在电缆及电缆设施施工时，应严格按照设计图纸要求的规格型号及其它要求施工，未经总承包方同意，不得擅自更改。
4.4电缆及电缆设施退库管理
电缆及电缆设施领用单位安装完成后有部分剩余要退回仓库，并填写电缆及电缆设施退库单（见附录D、附录I），仓库管理员要严格按仓库管理规定，要求退库单位帐物一致，并要求其提供分类统计的台账（包括电子台账）。仓库管理单位要将已退库的电缆及电缆设施专门存放并保管好，同时建立各单位退库物资台账和统一的退库物资总台账，以备帐物最终移交总承包方。
4.5电缆及电缆设施的运输与保管
4.5.1在运输装卸过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆盘不应平放运输、平放贮存。
4.5.2运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。
4.5.3电缆及其附件到达现场后，应按下列要求及时进行检查
4.5.3.1产品的技术文件应齐全。
4.5.3.2电缆的型号、规格、长度应符合订货要求，附件应齐全；电缆外观不受损。
4.5.3.3电缆端应严密，当外观检查有怀疑时，应进行受潮判断或试验。
4.5.3.4 电缆敷设前取样、试验工作由安装单位负责。
4.5.4电缆及其有关材料如不立即安装，应按下列要求贮存。
4.5.4.1电缆应集中分类存放，并应标明型号、电压、规格、长度，电缆盘之间应有通道。地基应坚实，当受条件限制时，盘下应加垫，存放处不得积水。
4.5.4.2电缆终端瓷套在贮存时，应有防止受机械损伤的措施。
4.5.4.3电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。
4.5.4.4防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管。
4.5.4.5电缆桥架应分类保管，不得因受力变形。
4.5.5电缆在保管期间，电缆盘及包装应完好，标志齐全，封端应严密。当有缺陷时，应及时处理。
4.6考核措施
4.6.1电缆、电缆设施入库、保管考核
4.6.1.1电缆、电缆设施到场后，施工承包商不配合总承包方采购部及厂家及时卸货的，每车次考核5000元。
4.6.1.2电缆、电缆设施到场后两日内施工承包商未进行台账记录的，每次罚款1000元。
4.6.1.3电缆及其附件到达现场后，因施工承包商保管不善造成电缆丢失、受潮、受机械损伤的，由施工承包商按采购价格进行赔偿，并进行500—5000元罚款。
4.6.1.4施工承包商在对电缆保管期间，电缆盘未进行标识、或标识不齐全的每盘次罚款500元。
4.6.1.5现场电缆乱堆、乱放的，每发现一处对施工承包商罚款200元。
4.6.1.6电缆盘平放运输、储存造成电缆盘损坏、电缆松散的对施工承包商每盘次罚款500元。
4.6.2电缆、电缆设施安装考核
4.6.2.1施工承包商未按电缆设计和实际路径长度敷设，造成电缆终端过长浪费的，按超出电缆量价款的，控制电缆按2倍进行罚款，动力电缆按5倍进行罚款。
4.6.2.2施工承包商在高压电缆敷设完毕后，当日不进行电缆头制作而且未采取防潮措施的，每根罚款500元。
4.6.2.3电缆敷设完毕，施工承包商当日未清理现场的，每发现一处罚款100元。
4.6.2.4电缆桥架安装完毕，施工承包商当日未对剩余桥架、盖板、螺栓及时回收造成丢失、浪费损坏的，桥架、盖板按每个200元罚款，螺栓、螺母、垫片按每个100元罚款。
4.6.3电缆、电缆设施领用、退库考核
4.6.3.1施工承包商不服从总承包方的协调，需退库而不进行退库的，每次罚款1000元。
4.6.3.2施工承包商在电缆及电缆设施安装工程完毕后，不及时进行退库、退库量与台账不符的，按总承包方采购价格从工程款中扣除未退库的电缆价款。
4.7电缆及电缆设施结算管理
4.7.1电缆结算管理
4.7.1.1在办理电缆敷设工程量结算前，施工承包商须将剩余电缆移交总承包方，移交量应等于实际领用量减去总承包方确认的现场实际敷设量。凡未办理移交手续、或移交不全的，总承包方将按电缆实际采购价格和未移交电缆数量（实际领用量减实际敷设量减实际移交量）从施工承包商工程款中扣除未移交电缆价款，并按电缆价款的1.5倍对其进行处罚。
4.7.1.2施工承包商须根据总承包方工程部专工确认的电缆敷设审核量及现场确认的实际电缆敷设量办理工程款付款申请，凡电缆敷设申报工程量未经工程部专工确认的，一律不予支付。
4.7.1.3付款手续：施工承包商在提交电缆敷设进度付款申请时，须提供总承包方工程部专工确认的电缆敷设现场见证记录；在提交电缆敷设最终付款申请时，须提供电缆实际敷设量统计表、总承包方工程部专工确认的电缆敷设现场见证记录、电缆领料单和电缆退库单。凡手续不全的，一律不予付款。
4.7.1.4各施工承包商须在电缆考核罚款通知单下发后三日内上缴电缆考核罚款，当月电缆考核罚款未缴纳的，按罚款额的五倍从工程款中扣除。
4.7.2电缆设施结算管理
电缆设施结算管理与电缆结算管理程序相同，参照执行。

5 相关文件和记录
附录A电缆敷设申请单
附录B电缆领料单
附录C电缆敷设现场见证记录
附录D电缆退库单
附录E电缆实际敷设量统计表
附录F电缆设施安装申请单
附录G电缆设施领料单
附录H电缆设施安装现场见证记录
附录I电缆设施退库单

13
新疆和丰发电厂一期2×300MW工程总承包项目 069SDEPCIEQA 版本A 修改码0
新疆和丰发电厂一期2×300MW工程
附录A 电缆敷设申请单
施工承包商（章）： 专业： 日期： 年 月 日 编号：
序号
电缆清册号
型号及规格
始端（设计）
终端（设计）
设计长度（米）
审核长度（米）
备注

总承包方 批准： 审核： 施工承包商 批准： 审核： 编制：

注：施工承包商专业施工工地编写，工程部负责人审核，项目部负责人批准。
可附页，附页须签字盖章。
新疆和丰发电厂一期2×300MW工程总承包项目 069SDEPCIEQA 版本A 修改码0
新疆和丰发电厂一期2×200MW工程
附录B 电缆领料单
　　　　　　　　　　　　　　　　　　　　　　　 日期： 年 月 日 编号：
领用单位（章）
专业

电缆敷设申请单编号

序号
名称
型号及规格
单位
电缆轴号
数量
请领
实发

备注：

总承包批准（工程部）： 　　 总包审核： 　　 领料主管：　 领料经办：　 仓库发料：
总承包批准（采购部）：
新疆和丰发电厂一期2×300MW工程总承包项目 069SDEPCIEQA 版本A 修改码0
新疆和丰发电厂一期2×300MW工程
附录C 电缆敷设现场见证记录
施工承包商（章）： 专业： 日期： 年 月 日 编号：
序号
电缆清册号
型号及规格
始端 (设计)
终端 (设计)
设计长度（米）
始端(电缆米标)
终端(电缆米标)
实敷量（米）
施工承包商签字/日期
总承包方签字/日期
备注（电缆轴号）

新疆和丰发电厂一期2×300MW工程总承包项目 069SDEPCIEQA 版本A 修改码0
新疆和风发电厂一期2×300MW工程
附录D 电缆退库单
　　　　　　　　　　　　　　　　　　　　　　　 日期： 年 月 日 编号：
退库单位（章）
专业
电缆领料单编号

序号
名称
型号及规格
单位
电缆轴号
数量
退库量
实收量

备注：

总承包工程部：　 　 退料单位主管：　　 退料单位经办：　 仓库收料：
总承包采购部：

新疆和丰发电厂一期2×300MW工程总承包项目 069SDEPCIEQA 版本A 修改码0
新疆和丰发电厂一期2×300MW工程
附录E 电缆实际敷设量统计表
施工承包商（章）： 专业： 日期： 年 月 日 编号：
序号
类型
规格
单位
设计量
变更量
领用量
实敷量
应退量
已退量
欠退量
备注

总承包方 批准： 审核： 施工承包商 批准： 审核： 编制：

注：施工承包商专业施工工地编写，工程部负责人审核，项目部负责人批准。
可附页，附页须签字盖章。

新疆和丰发电厂一期2×300MW工程
附录F 电缆设施安装申请单
施工承包商（章）： 专业： 日期： 年 月 日 编号：
序号
名称
型号及规格
安装部位
依据图纸号
单位
申请量
审核量
备注

总承包方 批准： 审核： 施工承包商 批准： 审核： 编制：

注：施工承包商专业施工工地编写，工程部负责人审核，项目部负责人批准。
可附页，附页须加盖公章。
新疆和丰发电厂一期2×300MW工程总承包项目 069SDEPCIEQA 版本A 修改码0
新疆和丰发电厂一期2×300MW工程
附录G 电缆设施领料单
　　　　　　　　　　　　　　　　　　　　　　　 日期： 年 月 日 编号：
领用单位（章）
专业
电缆设施安装申请单编号

序号
名称
型号及规格
单位
数量
请领
实发

备注：

总包批准（工程部）： 　　 总包审核：　　 　领料主管：　　 　领料经办：　 仓库发料：
总包批准（采购部）：
新疆和丰发电厂一期2×300MW工程总承包项目 069SDEPCIEQA 版本A 修改码0
新疆和丰发电厂一期2×300MW工程
附录H 电缆设施安装现场见证记录
施工承包商（章）： 专业： 年 月 日 编号：
序号
名称
型号及规格
安装部位
单位
设计量
实际安装量
施工承包商签字/日期
总承包方签字/日期
备注

新疆和丰发电厂一期2×300MW工程总承包项目 069SDEPCIEQA 版本A 修改码0
新疆和丰发电厂一期2×300MW工程
附录I 电缆设施退库单
　　　　　　　　　　　　　　　　　　　　　　　 日期： 年 月 日 编号：
退库单位（章）
专业
电缆设施领料单编号

序号
名称
型号及规格
单位
数量
退库量
实收量

备注：

总承包工程部：　 　 退料单位主管：　　 退料单位经办：　 仓库收料：
总承包采购部：
