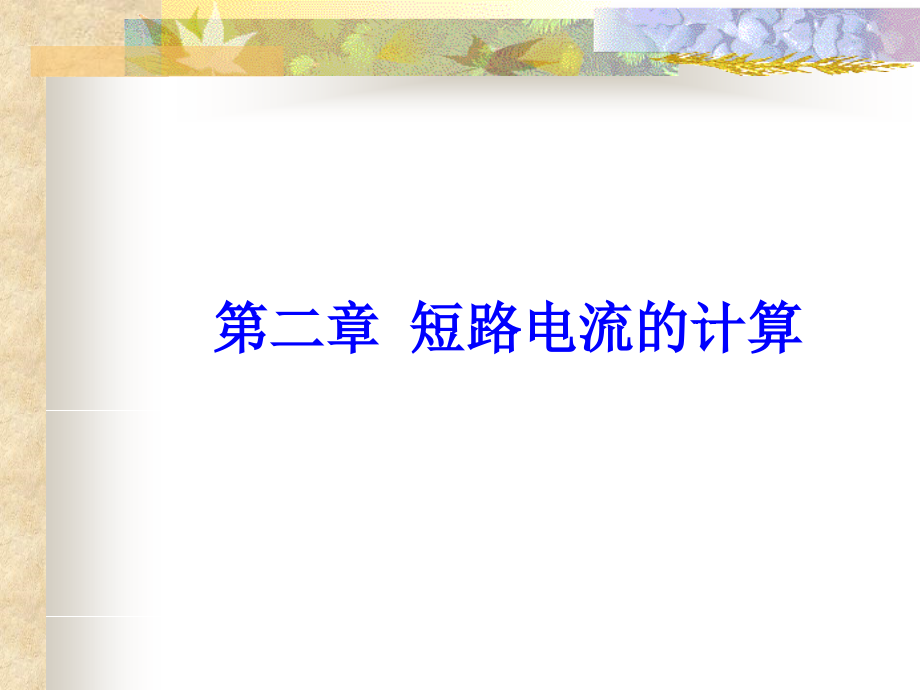

不对称短路的计算方法.ppt

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第二章 短路电流的计算,第二章 电力系统概述,2,1 概述,2,2 发生短路时电网的等值电路,2,3 短路计算中的网络化简,2,4 三相短路的计算方法,2,5,不对称短路的计算方法,2-5,不对称短路的计算方法,短 路 种 类,三相短路,对称短路,两相短路,单相短路接地,两相短路接地,不对称短路,示 意 图,代表符号,发生的机率约,(%),5,10,65,20,一、对称分量法,在三相电路中，任意一组不对称的三相相量（电压或电流），可以分解为三相对称的相量分量，以电流为例，有：,其中下标（,1,）表示正序分量，下标（,2,）表示负序分量，下标（0）表示零序分量。,正序分量,负序分量,零序分量,合成,已知某相的序分量电量，求三相电量,若已知不对称量，可求出三组对称量：,说明：对称分量法应用的是叠加原理，只能用在线性参数系统中,强调：,1,、不对称三相量的分解与合成适用于,电压、电流、电动势,的讨论，不适用于功率的讨论；不仅适用于发电机，还适用于变压器及整个电力系统的分析。,2,、对称分量法说明，对于三相系统，当其处于不对称短路或运行状态时，可将其分解为相对独立的正序、负序和零序三个对称的系统，相应的有三个相对独立的,正序、负序和零序等值电路,。,3,、当正序电流、负序电流和零序电流流过电力系统各元件时会产生正序电压降、负序电压降和零序电压降,，相应有,正序电抗、负序电抗和零序电抗。,（各元件电抗平均值见表,2-4,）,二、短路回路中各元件的序电抗,1,、正序电抗,X,1,=U,1,/I,1,当正序电流流过电力系统各元件时产生的正序电压降与正序电流的比值。（,短路计算时，不考虑电阻,）,前面电网各元件电抗计算方法得到的值就是正序电抗。,二、短路回路中各元件的序电抗,2,、负序电抗,X,2,=U,2,/I,2,当负序电流流过电力系统各元件时产生的负序电压降与负序电流的比值。（,短路计算时，不考虑电阻,）,对于静止元件：,X,1,X,2,对于旋转电机：,X,1,X,2,二、短路回路中各元件的序电抗,3,、零序电抗,X,0,=U,0,/I,0,当零序电流流过电力系统各元件时产生的零序电压降与零序电流的比值。,（,短路计算时，不考虑电阻,）,零序电流从短路点出发，由于三相的零序电流同相位，如果前方变压器或旋转电机的绕组没有接地的中性点（或,Y,），零序电流就不能通过。,只有在系统有接地的故障现象时才有零序电压和零序电流。,短路点的零序电压最高，接地的中性点零序电压为零。,二、短路回路中各元件的序电抗,3,、零序电抗,X,0,=U,0,/I,0,（,1,）架空线路和电缆：,X,0,X,1,（,2,）同步电机：,当,零序电流有通路时，,X,0,=,（,0.15-0.6,）,X,1,当零序电流无通路时，,X,0,=,（,3,）变压器：,当零序电流有通路时，,X,0,=X,1,当零序电流无通路时，,X,0,=,具体情况见表,2-5,、,2-6,。,（注意表下的备注）,变压器零序电路与外电路的联接情况,Y,或,y,YN,或,yn,D,或,d,X,0,例,1,：,YN,，,d,变压器零序电抗,例,2,：中性点经电抗器接地的变压器零序电抗,例：画出电网中零序电流的流通路径及三序网络图,三、不对称短路时的序网络,零序电流通路及零序网络：,正序网络：,负序网络：,不对称短路化简以后的序网络,正序等值电路,有电动势,负序等值电路,无负序电动势,零序等值电路,无零序电动势,四、不对称短路时的分析,1,、单相接地短路故障（中性点直接接地系统）,单相接地故障示意图,单相接地短路,复合序网,单相接地短路,复合序网,四、不对称短路时的分析,2,、正序增广网络和正序增广法则,四、不对称短路时的分析,3,、和三相短路的比较,（,1,）两相短路和三相短路的比较,四、不对称短路时的分析,3,、和三相短路的比较,（,2,）单相短路和三相短路的比较,四、不对称短路时的分析,改变系统中性点接地的数量和分布，可调节,通常要求 ，即,
