微型动圈式受话器喇叭简介.ppt

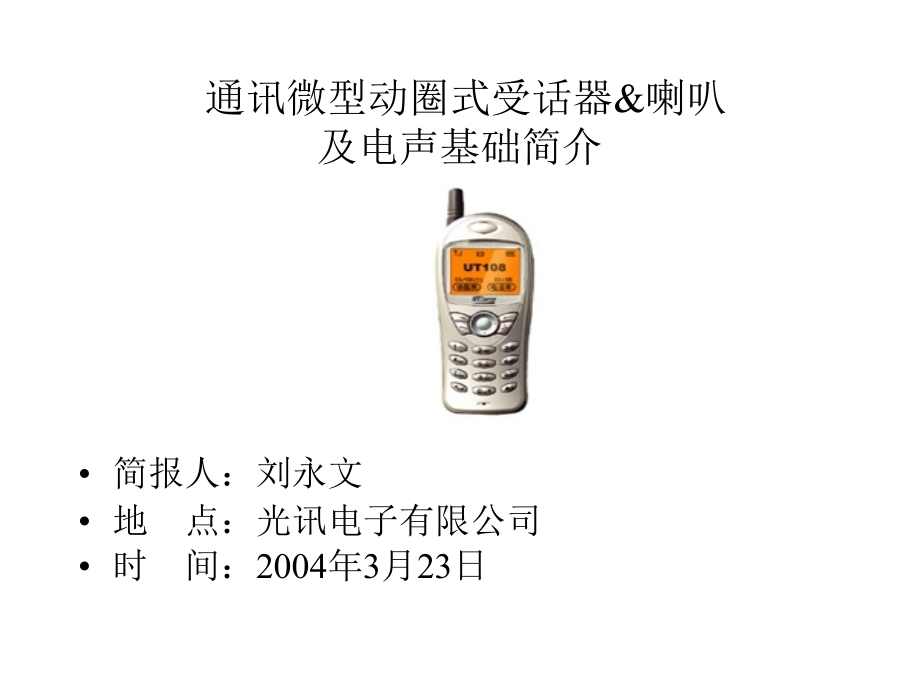

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,通讯微型动圈式受话器,&,喇叭及电声基础简介,简报人：刘永文,地 点：光讯电子有限公司,时 间：,2004,年,3,月,23,日,第一章：微型动圈式受话器,&,喇叭,第一节：结构,结构示意图：,材料及功能,序号,名,称,材 料,功,能,1,基架,工程塑料 等,支撑和构造主要音腔等作用,2,绝缘片,MYLAR,起端子和,U,铁间绝缘的作用,3,U铁,SPCE,起导磁作用，构成磁气回路,4,端子,PBSR,连接电源，输入电流,5,磁铁,Nd,-Fe-B,产生磁场作用,6,磁蕊,SPCC,起导磁作用，构成磁气回路,7,调音纸,NON-WOVEN,调整相应频率段音压,8,前盖,SUS,或,SPEC,保护振膜，构成音腔等做用,9,振膜,MYLAR,振动推动空气发出声音,10,音圈,COPPER WIRE,通电后发生振动,11,垫片,PORON,起缓冲和构成共振音腔作用,12,防尘网,NON-WOVEN,防止灰尘等异物进入腔体内造成杂音,第二节 设计原理,应用左手定则,把一个有电流变化的音圈放进磁力线与电流方向垂直的磁场中，音圈就会随着电流的变化而发生振动，把一片振膜依附在这依附在这个音圈上，膜片就会随着音圈的振动而振动，进而推动空气发出声音。,左 手 定 则,左手定则,：伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在一个平面内，把手放入磁场中，让磁力线垂直穿入手心，并使伸开的四指指向电流的方向，那么，大拇指所指的方向，就是通电导线所受的安培力的方向。（如图所示）,发生振动的原因,示意图,音圈在磁场中受推力的大小,F=BIL,（,BVL/R,）,F,：,音圈通电后在磁场中所受的力（安培力）,B,：,音圈切割磁场的磁场强度；,I,：,音圈内的电流量,L,：,音圈的总线长,磁铁磁力线的分布,示意图,微型动圈式受话器,&,喇叭的磁路,示意图（合理设计）,微型动圈式受话器,&,喇叭的磁路,示意图（不合理设计）,第三节 受话器特性,分类：依型式（,TYPE,）,分类,一般型（,Normal Type1,）,低频增强型,/,防止声音泄漏型,（,Leakage Tolerant Type,，,Type 3.2,）,依功能（,Function,）,分类,一般受话器,（,Receiver Function Only,）,二合一多功能受话器,（,Receiver&Speaker Function,，,2in1,）,三合一多功能受话器,（,Receiver&Speaker&Buzzer,，,3in1),受话器（,Receiver,）,的测试标准,参考标准,IEC,：,International Electronic commission,IEC-268-7,（,国际电子委员会）,CNS,：,Chinese National Standard,（,中国国家标准）,EIA,：,Electronic Industries Alliance,（,美国电子工业协会）,IEEE,：,Institute of Electronics Engineers,（,美国电子电机工程师协会,）,JIS,：,Japanese Standards Association,（,日本工业规格协会）,一般型（,Type1,）,低频增强型（,Type3.2,）,优缺点（使用于手机上）,一般型（平图像）,优点：,GSM,手机认证机构,FTA,（,Full Type Approval,）,项目中,Type1,，,频响曲线（,Frequency Response,）,之测试较成熟,（因为单体,Receiver,之频响曲线测试与,FTA,测试结果一致,较佳）容易通过。,声音表现，失真（,Distortion,）,较小。（因为振膜振幅较小）,缺点：,声音表现较尖锐（因振膜较厚，振幅面小）,声音较小（因为声音大量泄露，无补偿提升）,频响,曲线（,Frequency Response,）,频率响应图（,Type 1,之曲线）,一般型（,Type1,）,低频增强型（,Type3.2,）,优缺点（使用于手机上）,低频增强型（,Type 3.2,）,优点：,声音表现较真实，饱满,（,因为低频带补偿提升，可防止声,音泄漏）,声音较大（因为振膜较薄，振幅较大，有防止声音泄漏设,计）,缺点：,较不容易通过,GSM FTA,认证因为手机设计者必须非常,了解手机音腔空间（,Acoustic Volume,）,之设计，受话器,（,Receiver,）,特性及,DSP,调整技术之性能量测方法。,失真（,Distortion,）,较大。（因为振膜较薄，振幅较大）,频响,曲线（,Frequency Response,）,频率响应图（,Type 3.2,之曲线）,Type 1,频响,曲线的调整,不良曲线：频率响应图（,800Hz,3KHz,）,凸起,Type 1,频率响应图（,800Hz,3KHz,）,凸起,调整办法,方法：适当加密调音纸后,Type 1,频响,曲线的调整,不良曲线：频率响应图（,800Hz,3KHz,）,下凹,Type 1,频率响应图（,800Hz,3KHz,）,凸起,调整办法,方法：换较稀的调音纸后,Type 3.2,频响,曲线的调整,不良曲线：频率响应图（,300Hz,1KHz,）感,度过高,Type 3.2,频率响应图（,300Hz,1KHz,）,感度过高,调整办法,方法：适当加密调音纸后,Type 3.2,频响曲线的调整,不良曲线：频率响应图（,300Hz,1KHz,）,感度过低,Type 3.2,频率响应图（,300Hz,1KHz,）,感度过低,调整办法,方法：换较稀的调音纸后,
