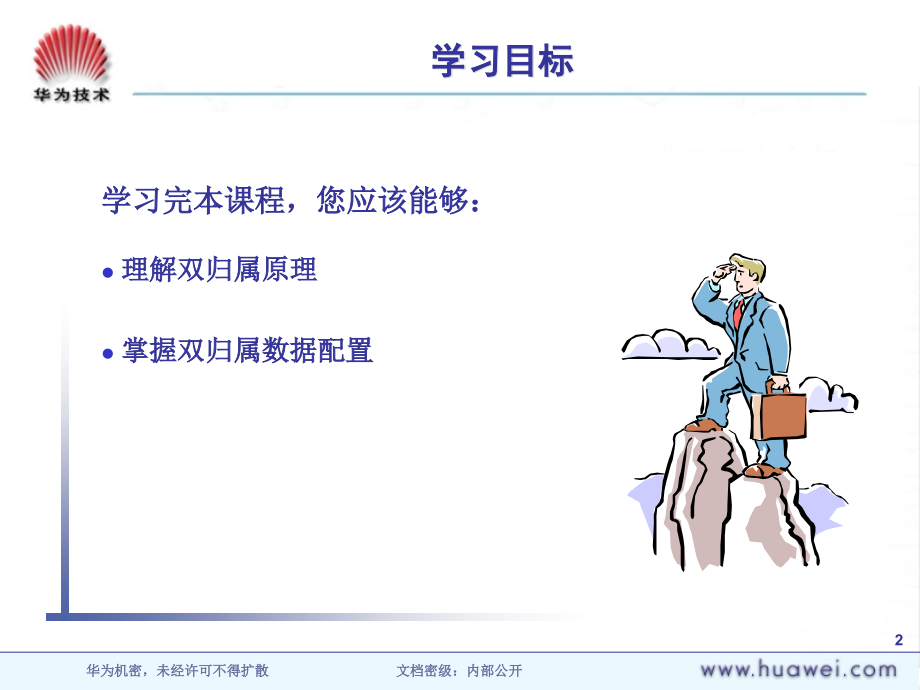

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,华为机密，未经许可不得扩散,文档密级：内部公开,*,WG001212,双归属原理及数据配置,1.2,学习目标,理解双归属原理,掌握双归属数据配置,学习完本课程，您应该能够：,2,课程内容,第一章 双归属原理及基本概念,第二章 数据配置原理,3,WCDMA-R4,版本承载与控制相分离,MGW,MSC Server,MSC Server,H.248,M3UA,等,H.248,M3UA,等,4,双归属定义,双归属是一种容灾方案,双归属方案为,MSC Server,系统提供异地容灾的功能，对于互为归属关系的两个,MSC Server,，当其中一个,MSC Server,系统出现故障不能继续提供业务时，另一个,MSC Server,系统将承担起这个,MSC Server,原有的业务；当原有主用设备恢复以后切换回原,MSC Server,系统。,5,双归属工作模式,独立方式：非双归属应用，,MSC Server,独立承担业务；,互助方式：如果配置,MSC Server A,，在,MSC Server B,故障时接管,MSC Server B,的业务，则认为,MSC Server A,具有互助功能。,6,双归属互助方式下的工作模式,手动模式：允许设置互助非激活和激活模式，在激活模式下可以继续设置激活的状态。,激活主用状态：相当于主动接管对局；,激活备用状态：相当于模拟本局为故障状态，此时本局,IFM,与外界的联系将中断。,自动模式：允许系统根据心跳来自动调整双归属状态，但是可以设置接管方向，例如：激活态到非激活态，非激活态到激活态，以及两种形式的并存。,7,双归属状态机,互助激活态（,active,）：当,MSC,ServerA,具有互助功能，且实际接管了其互助,MSC,ServerB,的业务控制，则认为,MSC,ServerA,处于互助激活态。,互助非激活态（,deactive,）：当,MSC,ServerA,具有互助功能，但没有实际接管其互助,MSC,ServerB,的业务控制，则认为,MSC,ServerA,处于互助非激活态。,互助空转态（,idle,）：当,MSC,ServerA,具有互助功能，但其业务因为之前原因全部被,MSC,ServerB,所接管,MSC,ServerA,空转,则认为处于互助空转态。,8,双归属状态机,DEACTIVE,非激活,ACTIVE,激活,IDLE,空转,心跳正常，切换模式为,Active-,Deactive,心跳故障，切换模式为,Deactive,-Active,心跳故障，切换模式为,Deactive,-Active,心跳恢复，切换模式为,Active-,Deactive,加电启动,手动或独立工作模式,自动工作模式,9,双归属需要考虑因素,MGW A,MSC Server A,MSC Server B,H.248,H.248,MSC Server C,MGW C,TMSC,M3UA,M3UA,BICC,BICC,UDP,心跳,内置,SG,BICC,10,问题,双归属有哪些状态机，它们之间如何转换？,双归属配置需要考虑哪些因素？,11,本章总结,双归属基本概念,双归属配置需要考虑因素,12,课程内容,第一章 双归属原理及基本概念,第二章 数据配置原理,13,第二章 数据配置原理,第一节,心跳数据配置,第二节,H.248,数据配置,第三节,M3UA,数据配置,第四节,BICC,数据配置,14,心跳数据配置,MGW A,MSC Server A,MSC Server B,TMSC,心跳,15,心跳数据配置,本次,8,个大区软交换都配置为双归属工作模式,每个软交换通过,add,dhhcfg,配置互备软交换之间的心跳参数，建议每个大区规划一个密钥,软交换正常运行情况下，建议所有,SERVER,都通过,set,dhwm,设置双归属参数为：互助、自动、,deactive,-active,、,30,次。,16,第二章 数据配置原理,第一节 心跳数据配置,第二节,H.248,数据配置,第三节,M3UA,数据配置,第四节,BICC,数据配置,17,H.248,数据配置,MGW A,MSC Server A,MSC Server B,H.248,H.248,TMSC,18,MSC SERVER,侧数据配置思路,MGW A,归属于,MSC SERVER A,，异常情况下,MGW A,将会倒换到,MSC SERVER B,上，数据配置思路如下：,MSC SERVER A,配置,MGW A,为主用,MGW,MSC SERVER B,配置,MGW A,为备用,MGW,19,MGW,侧数据配置思路,MGW A,向两个,MSC SERVER,都配置,H.248,数据，配置思路如下：,MGW A,配置,MSC SERVER A,为主控制器,MGW A,配置,MSC SERVER B,为从控制器,20,Mc,链路配置方案,1,注：,1,、箭头方向表示,CLIENT-SERVER,，,TMG1,为,SX1,的主用网关，,TMG2,为,SX1,的备用网关,2,、,SX1,与,SX2,互备，在,SERVER,上链路选用的,BSG,模块的配置原则：尽量均分到不同,BSG,，尽量覆盖所有,BSG,3,、每个主用网关的每块,PPB,单板到两个不同的,BSG,模块各配置一条,H248,链路，如图红色部分,4,、每个备用网关的每块,PPB,单板到两个不同的,BSG,模块各配置一条,H248,链路，如图蓝色部分,1,BSG1,2,SX1,SX2,TMG1,TMG2,BSG2,BSG3,BSG1,BSG2,BSG3,PPU1,PPU2,PPU3,PPU1,PPU2,PPU3,1,1,1,1,2,2,2,2,2,21,MC,链路配置方案,MC,链路配置的,BSG,模块的规划按照尽量均匀分布、多个模块覆盖的原则。,每个主用网关的每块,PPB,单板到两个不同的,BSG,模块到各配置一条,H248,链路，防止单点故障。,每个备用网关的每块,PPB,单板到两个不同的,BSG,模块到各配置一条,H248,链路，防止单点故障。,其他网关,MC,接口配置均遵循上述原则。,22,第二章 数据配置原理,第一节,心跳数据配置,第二节,H.248,数据配置,第三节,M3UA,数据配置,第四节,BICC,数据配置,23,M3UA,数据配置,MGW A,MSC Server A,MSC Server B,M3UA,TMSC,内置,SG,M3UA,SPC:A,；,B,SPC:B;A,；,倒换方向,24,M3UA,数据配置思路,MSC SERVE B,上配置两个信令点,B,A,，,A,为,B,的互助信令点，从信令点,A,向,MGW A,做数据，其他配置思路都相同，唯一不同的是需要把指向,A,的,M3UALNK,配置成备用链路,MGW A,配置数据时只需要向信令点,A,配置数据,M3UA,目的信令点指向信令点,A,M3UA,链路集指向信令点,A,M3UA,路由指向信令点,A,，需要做一个路由，引用到信令点,A,的链路集,M3UA,链路需要做两条，都属于到信令点,A,的链路集，一条是到,MSC SERVER A,；另外一条是到,MSC SERVER B,，前者的优先级比后者的高,25,M3UA,链路配置方案,SG2,SG1,1,2,注：,1,、图中,SX1,有,1,（,SS1-SG1,）、,2,（,SS2-SG2,）两个链路集,SX2,有,1,（,SS1-SG1,）、,2,（,SS2-SG2,）；,2,、,3000,上的信令点必须都配置互助关系,M3UA,默认互助,如果,SG,到没有直连的信令点有,ISUP,业务,则通过,3000,的信令点互助来实现转接，不需要另外增加链路。,3,、不同目的实体使用不同颜色区分，箭头方向表示,CLIENT-SERVER,4,、,UMG,上配置,SG,到一个,3000,的信令点业务时需要分别到两个,3000,配置属于同一个链路集的两个,M3UA,链路，,但是链路的优先级不同；例如,SG1,到,SS1,目的实体的业务配链路集,1,：包含两条链路，到,SX1,的链路优先级高。,(,主要是保证,3000,双活的时候消息不会错误的发送到互助,3000,的备用链路上,),5,、虚线链路表示备用链路，在,3000,上对,SG,选用的次选的链路都配置为备用链路（主要是保证当主用链路闪断,时不会导致消息会错误发送互助,3000,上）,2,SS1,SS2,SS1,SS2,SX1,SX2,1,26,第二章 数据配置原理,第一节 心跳数据配置,第二节,H.248,数据配置,第三节,M3UA,数据配置,第四节,BICC,数据配置,27,BICC,数据配置,MGW A,MSC Server A,MSC Server B,TMSC,MSC Server C,MGW C,BICC,BICC,28,MSC SERVER C,侧数据配置思路,MSC Server A,MSC Server C,MSC Server B,OFC-B,RT:OFC=B;SRT1=A,次选,;SRT2=B,优选,BICC SCTPLNK-B,OFC-A,RT:OFC=A;SRT1=A,优选,;SRT2=B,次选,BICC SCTPLNK-A,倒换方向,SRT-A:OFC=A;,SRT-B:OFC=B,29,MSC SERVER B,侧数据配置思路（互备）,TSX-A,TSX-B,MGW A,TMSC A,MGW B,TMSC B,TMSC B,呼叫,TMSC A,呼叫从,TMSC B,上来,BICC,局向：,OFC=TSX-A,ISUP,局向,:OFC=TMSC-A,SRT 2:OFC=TMSC-A,RT:OFC=TSX-A,，,SRT 1:OFC=TSX-A,SRT1(,优先级高,),SRT2,（优先级低）,30,问题,MSOFTX3000,和,UMG8900,有关,H.248,、,M3UA,、心跳、,BICC,的双归属配置有哪些，应该如何配置,31,本章总结,MSOFTX3000,、,UMG8900,双归属配置思路,心跳配置,H.248,双归属配置,M3UA,双归属配置,BICC,双归属配置,32,课程结束 谢谢,33,
