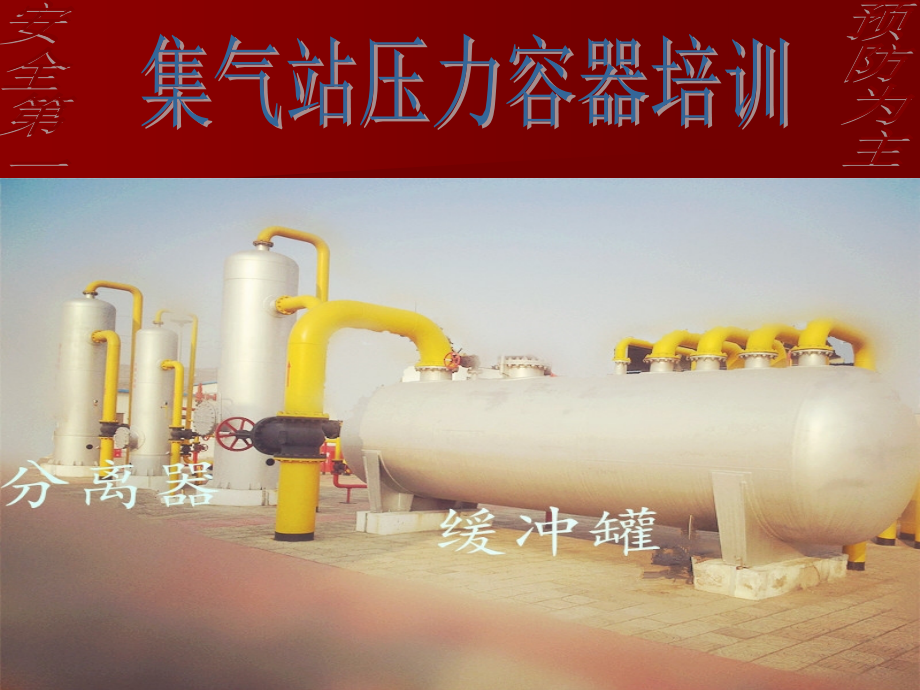

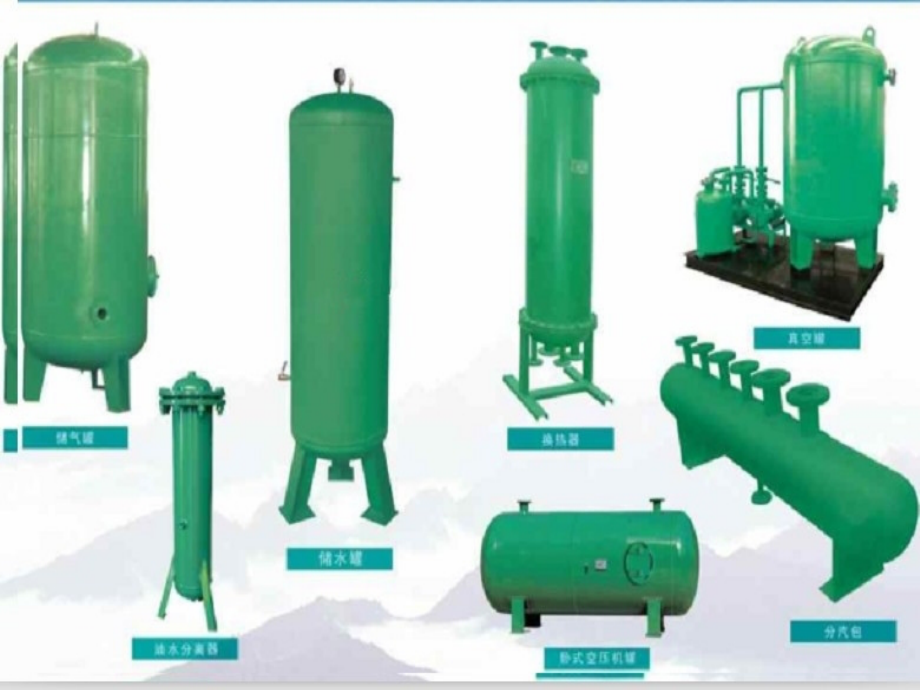

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,安全第一,预防为主,集气站压力容器培训,集气站,第一章压力容器的基础知识,目录：,1,、压力容器的简介,2,、压力容器的工艺参数,3,、压力容器的分类,4,、压力容器常用的钢材,一、压力容器的简介,1,、压力的定义？,所谓的压力就是我们把垂直作用在物体表面上的力叫做压力。,P,（压强）,=F(,压力,)/S(,受力面积,),1kgf/cm2=9.8x104Pa=0.098MPa0.1MPa,工程上为了计算方便，把,1kgf/cm2,（,0.098MPa,）的压力称为,1,个工程大气压。它与标准大气压之间的换算关系：,1,工程大气压,=0.968,标准大气压,=735.6mmHg,2,、绝对压力、表压力与负压力,1,、绝对压力：,容器内介质（液体或气体）的压力高于大气压时，介质处于正压状态；如果低于大气压时，则介质处于负压状态。容器内的实际压力称为绝对压力，用符号,“,Pa,”,表示。,2,、表压力：,当容器内介质的压力大于大气压时，压力表的指针才会转动，表上才有读数或,U,型管压力表的液面被容器内介质压向通大气的一端，形成液柱差,.,此时压力表的读数或液柱差,H,产生的压力值就是容器内介质压力超出大气压力的部分，即表压力，简称表压。,3,、负压：,当容器内介质的压力低于外界大气压力时，则,U,型管压力表的液面被大气压力压向与容器相连的一端，形成液柱差的压力值即为介质的压力低于大气压力的部分，称为负压力或者真空，简称负压。,绝对压力、表压力及大气压力三者之间的关系为：,绝,=P,表,+P,大气,由上式可知，只有当表的压力是负数时，绝对压力才有可能小于大气压力，而出现负压力,P,负：,P,负,=P,大气,-P,绝,人们通常所说的容器压力或介质压力均指表压力而言。,3,、压力容器的定义：,所谓容器，通常的说法是：由曲面构成用于盛装物料的空间构件。,压力容器是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于,0.1MPa(,表压,),，且压力与容积的乘积大于或者等于,2.5MPa.L,的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器,。,二、压力容器的工艺参数,1,、,压力容器的主要工艺参数为,压力,和,温度,三、压力容器的分类,1.,按压力分类,按所承受压力（,P,）的高低,:,(1),低压容器：,0.1,paP,1.6Mpa;,(2),中压容器：,1.6Mpa P,10Mpa;,(3),高压容器：,10Mpa P,100Mpa;,(4),超高压容器：,P100Mpa;,2.,按设计温度,（,t,）的高低,分类：,低温容器（,t,20,）,常温容器（,20,t,450),高温容器（,t450),3,、按安全技术管理分类,1,、,固定式,容器,2,、移动式,容器,4.,按在生产工艺过程中的作用原理分类：,1,、反应容器（代号,R,）,2,、换热容器（代号,E,）,3,、分离容器（代号,S,）,4,、贮存容器（代号,C,其中球罐代号,B,）,5.,压力容器安全技术监察规程,将压力容器分为：,1,、,第三类压力容器,2,、,第二类压力容器,3,、,第一类压力容器,四、压力容器常用的钢材,1,、,制造压力容器的材料种类较多，有金属材料和非金属材料,2,、,目前压力容器常用的钢材绝大多数是钢制的。,3,、,用于压力容器的钢材主要强调其强度、塑性、韧性三个性能指标。,4,、,用于焊接结构压力容器主要受压元件的碳素钢其含碳量不应大于,0.25,。,5,、,压力容器常用的碳素钢钢板有,Q235,20R,。,第二章压力容器的安全附件,目录：,1,、安全阀,2,、爆破片,3,、压力表,4,、液面计,5,、温度计,一、安全阀,1,、安全阀是压力容器上最常用的安全泄压装置。,2,、安全阀的类型,二、爆破片,1,、爆破片又称防爆片，是一种断裂型的泄,压装置，它利用膜片的断裂来泄压。泄压后爆,破片不能继续有效使用，压力容器也被迫停止,运行。,三、压力表,压力表是一种测量压力大小的仪表，可用来测量容器的实际压力值，操作人员可以根据压力表指示的压力对容器进行操作，将压力控制在允许的范围内。,四、液面计,液面计是用来测量液态介质液位的一种计量表。,液面计,玻璃板式液面计,滑管式液面计,旋转管式液面计,浮球液面计,玻璃管式液面计,五、温度计,1,、温度计是用来测定压力容器内温度高低的仪表。,2,、压力容器上常用的温度计有玻璃温度计、压力式、双金属温度计、热电偶温度计等。,但目前集气站使用的温度计有玻璃温度计和双金属温度表。,双金属温度计,玻璃温度计,压力容器常用阀门,1,、阀门是安装在容器及其管路上用以切断、调节介质流量或改变介质流动方向的重要附件。,2,、集气站压力容器常用的阀门有,安全阀、截止阀、闸阀、止回阀和减压阀等。,第三章,压力容器使用管理,目录：,1,、职责,2,、管理制度,3,、压力容器技术档案,4,、检查制度,5,、压力容器的维护保养,压力容器使用单位的主要职责,1,、,按照压力容器使用管理规则和其他有关安全技术规范的要求：设置安全管理机构，配备安全管理负责人和安全管理人员,;,2,、,建立并且有效实施岗位责任、操作规程、年度检查、隐患治理、应急救援、人员培训管理、采购验收等安全管理制度；,3,、,定期召开压力容器使用安全管理会议，督促、检查压力容器安全工作；,4,、,保障压力容器安全必要的投入。,压力容器管理人员主要职责,1,、贯彻执行国家法律、法规和安全技术规范，组织编制并且适时更新安全,管理制度；,2,、组织制定压力容器安全操作规程；,3,、组织开展安全教育培训；,4,、组织压力容器验收、办理压力容器使用登记和变更手续；,5,、组织开展压力容器定期安全捡查和年度检查工作；,6,、编制压力容器的年度定期检验计划，督促安排落实定期检验和隐患治理；,7,、组织制定压力容器应急预案并且组织演练；,8,、按照压力容器事故应急预案，组织、参加压力容器事故救援；,9,、按照规定报告压力容器事故，协助进行事故调查和善后处理；,10,、协助质量技术监督部门实施安全监察，督促施工单位履行压力容器安装,改造维修告知义务；,11,、发现压力容器事故隐患，立即进行处理，情况紧急时，可以决定停止使,用压力容器，并且报告本单位有关负责人；,12,、建立压力容器技术档案；,13,、纠正和制止压力容器操作人员的违章行为。,14,、管理人员应当按照规定持有相应的特种设备作业人员证。,压力容器操作人员主要职责,1,、严格执行压力容器有关安全管理制度并且按照操作规程进行操作；,2,、按照规定填写运行、交接班等记录；,3,、参加安全教育和技术培训；,4,、进行日常维护保养，对发现的异常情况及时处理并且记录；,5,、在操作过程中发现事故隐患或者其他不安全因素，应当立即采取紧急措施，并且按照规定的程序，及时向单位有关部门报告；,6,、参加应急演练，掌握相应的基本救援技能，参加压力容器事故救援。,压力容器使用安全管理制度,1,、相关人员岗位职责；,2,、安全管理机构职责；,3,、压力容器安全操作规程；,4,、压力容器技术档案管理规定；,5,、压力容器日常维护保养和运行记录规定；,6,、压力容器定期安全检查、年度检查和隐患治理规定；,7,、压力容器定期检验报检和实施规定；,8,、压力容器作业人员管理和培训规定；,9,、压力容器设计、采购、验收、安装、改造、使用、维修、报废等管理规定；,10,、压力容器事故报告和处理规定；,11,、贯彻执行压力容器使用管理规则以及有关安全技术规范和接受安全监察的规定。,压力容器技术档案,1,、,使用登记证,；,2,、特种设备使用登记表；,3,、压力容器设计、制造技术文件和资料；。,4,、压力容器安装、改造和维修的方案、图样、材料质量证明书和施工质量证明文件等技术资料；,5,、压力容器日常维护保养和定期安全检查记录；,6,、压力容器年度检查、定期检验报告；,7,、有关事故的记录资料和处理报告。,检查制度,压力容器的检查分为：日常检查、定期检查、年度检查及定期检验四种。,日常检查为每日巡检，由气站完成。,定期安全检查每月进行一次，由气站完成。,年度检查及定期检验都是有具备相应资质的部门进行。,当年度检查与定期安全检查时间重合时，可不再进行定期安全检查。,定期安全检查内容主要为安全附件，装卸附件，安全保护装置，测量调控装置，附属仪器仪表是否完好，各密封面有无泄漏，以及其他异常情况等。,年度检查的规定,年度检查是指运行过程中的在线检查，至少包括压力容器安全管理情况检查，压力容器本体及运行状况检查和压力容器安全附件检查等。,定期检验周期的规定,压力容器一般应当在投用后,3,年内进行首次定期检验,，但其他安全技术规范另有规定或者使用单位认为有必要缩短检验周期的除外。首次定期检验的日期由使用单位在办理使用登记时提出，登记机关按照有关要求审核确定。首次定期检验后的检验周期，由检验机构根据压力容器的安全状况等级按照有关规定确定。,定期检验的内容,压力容器定期检验工作包括全面检验和耐压试验。,全面检验是指压力容器停机时的检验。,耐压试验是指压力容器全面检验合格后，所进行的超过最高工作压力的液压试验或者气压试验。每两次全面检验期间内，原则上应当进行一次耐压试验,。,年度安全检查的内容,1,、压力容器的安全管理制度是否齐全有效；,2,、压力容器安全技术规范规定的设计文件、竣工图样、产品合格证、产品质量证明文件、监督检验证书以及安装、改造、维修资料等是否完整；,3,、,使用登记表,、,使用登记证,是否与实际相符；,4,、压力容器作业人员是否持证上岗；,5,、压力容器日常维护保养、运行记录、定期安全拉查记录是否符合要求；,6,、压力容器年度检查、定期检验报告是否齐全，检查、检验报告中所提出的问题是否得到解决；,7,、安全附件校验,(,检定,),、修理和更换记录是否齐全真实；,8,、移动式压力容器装卸记录是否齐全；,9,、是否有压力容器应急预案和演练记录；,10,、是否对压力容器事故、故障情况进行了记录。,压力容器本体及其运行状况的检查内容,1,、压力容器的产品铭牌、漆色、标志、标注的使用登记证编号是否符合有关规定；,2,、压力容器的本体、接口,(,阀门、管路,),部位、焊接接头等有无裂纹、过热、变形、泄漏、机械接触损伤等；,3,、外表面有无腐蚀，有无异常结霜、结露等；,4,、隔热层有无破损、脱落、潮湿、跑冷；,5,、检漏孔、信号孔有无漏液、漏气，检漏孔是否通畅；,6,、压力容器与相邻管道或者构件有无异常振动、响声或者相互摩擦；,7,、支承或者支座有无损坏，基础有无下沉、倾斜、开裂，紧固螺栓是否齐全、完好；,8,、排放,(,疏水、排污,),装置是否完好；,9,、运行期间是否有超压、超温、超量等现象；,10,、罐体有接地装置的，检查接地装置是否符合要求；,11,、监控使用的压力容器，监控措施是否有效实施；,12,、快开门式压力容器安全联锁功能是否符合要求。,压力容器的维护保养,1,、保持完好的防腐层,2,、消灭容器的“跑、冒、滴、漏”,3,、维护保养好安全装置。,4,、减少与消灭压力容器的震动。,谢谢大家,谢谢,
