砌体结构复习课1.ppt

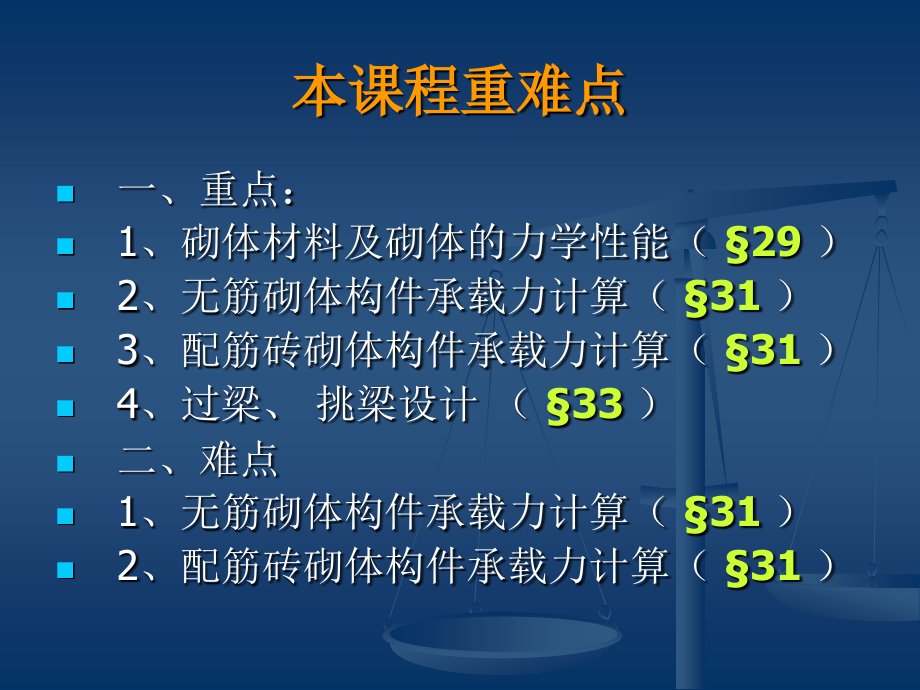

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,砌体结构,一、材料及力学性能,二、计算方法和指标,三、受压构件计算,四、局部受压,五、墙、柱高厚比验算,六、圈梁、过梁与挑梁,七、构造要求,本课程重难点,一、重点：,1,、砌体材料及砌体的力学性能（,29,）,2,、无筋砌体构件承载力计算（,31,）,3,、配筋砖砌体构件承载力计算（,31,）,4,、过梁、挑梁设计（,33,）,二、难点,1,、无筋砌体构件承载力计算（,31,）,2,、配筋砖砌体构件承载力计算（,31,）,第,28,章 概 述,（了解）,一、砌体结构的范畴（,P262,）,砌体结构,系指其主要承重构件（墙、柱）的材料是由块体和砂浆砌筑而成的结构,。,二、适用范围,(P264),最适用于,受压,构件（如,墙和柱,）；,一般,不宜作为受拉或受弯构件,。,如，民用建筑：墙体、柱、基础、过梁等,工业建筑：烟囱、水池、地沟等,交通工程：拱桥、隧道等,水利工程：石坝、渡槽等,三、砌体结构的发展趋向（,P265,）,1,块材轻质高强；,2,砂浆高强；,3,利用工业废料生产块材；,4,发展配筋砌体；,5,发展砌块和大型墙板。,29,砌体材料及砌体力学性能,(,重点掌握,),一、砌体材料（,P269,）,包括：,块体和砂浆,块材：,块体分为砖、砌块和石材三大类。,1.,烧结砖,(1),烧结普通砖,标准砖尺寸：,240,115,53 mm,强度等级：,MU30,、,MU25,、,MU20,、,MU15,、,MU10,（,五个,）,（,Masonry Unit,）最常用的等级为：,MU15,、,MU10,(2),烧结多孔砖（补充）,尺寸：,24011590,240180115,19019090,4.,石材,（补充内容）,（按其加工后的外形规则程度）可分为料石和毛石,强度等级：,MU100,、,MU80,、,MU60,、,MU50 MU20,七级,2.,蒸压砖,（包括蒸压灰砂砖和蒸压粉煤灰砖）,（补充内容）,尺寸：同烧结普通砖,强度等级：,MU25,、,MU20,、,MU15,、,MU10,3.,砌块,（补充内容）,原料：普通混凝土或轻骨料混凝土,主规格尺寸：,390,190,190mm,空心率：,20%,50%,强度等级：,MU20,、,MU15,、,MU10,、,MU7.5,、,MU5,砂浆,(P271,）,1.,砂浆作用,(1),将单个的块体粘结成整体、促使构件应力分布均匀；,(2),填实块体之间的缝隙，提高砌体的保温和防水性能，增强墙体抗冻性能,2.,砂浆分类,(1),纯水泥砂浆；,(2),混合砂浆；,(3),非水泥砂浆,3.,强度等级,按龄期,28,天,的,立方体,（,边长,70.7mm,）测得的抗压强度平均值，分为：,M15,、,M10,、,M7.5,、,M5,、,M2.5,五级（,Morta,）,施工阶段新砌筑的砌体强度可按砂浆强度为零确定其砌体强度,无筋砌体,1.,砖砌体,砌筑方法：,一顺一丁,、,梅花丁,和,三顺一丁,墙体尺寸：,240mm,（一砖）、,370mm,（一砖半）、,490mm,（二砖）,620mm,（二砖半）,2.,砌块砌体,砌筑应选用配套砌块先排块后施工，施工时砌块底面向上反向砌筑。,墙体尺寸：,190,、,200,、,240,、,290 mm,3.,石砌体,因地制宜，在产石地区适用。,石砌体的类型有,料石砌体、毛石砌体和毛石混凝土砌体,。,二、砌体的种类,（补充内容）,配筋砌体,1.,配筋砖砌体,网状配筋砌体,混凝土或钢筋砂浆面层组合砖砌体,砖砌体和钢筋混凝土构造柱组合墙,在水平灰缝中配置钢筋网片,偏心距超限的砖砌体外侧配置纵向钢筋,在房屋墙体中设置间距不大于,4m,的构造柱,提高轴心抗压承载力,提高偏心抗压承载力,提高砖墙的承载力,2.,配筋砌块砌体,受压破坏分为,哪,三阶段？,三、砌体的力学性能,（,P272,）（重点内容）,砌体的抗压性能（重点）,1,P=(50%,70%)Pu(,破坏荷载,),，单块砖出现裂缝，停加载也停裂；,2,P=(,80%,90%,%),Pu,，贯穿几皮砖的垂直裂缝，不加载裂缝也发展；,3,形成小柱体，由于小柱体被压碎或失稳而破坏。,砌体强度低于砖强度的原因是什么？（,P273,）,(,重点,),单块砖受弯、剪；,砂浆对砖有横向拉；,竖缝未填满，块体内应力集中。,影响砌体抗压强度的主要因素（掌握）,1.,块材和砂浆的强度（以,块材强度,为主）,2.,块材的尺寸和形状（厚度、表面平整）,3.,砂浆铺砌时的流动性（较高流动性，同时保证密实性）,4.,砌筑质量和施工速度（灰缝、含水率、速度、养护条件）,砌体轴心受拉、弯曲受拉、受剪性能,（,P276,）,砌体轴心受拉,如圆形水池：齿状裂缝、直缝破坏,弯曲受拉,如挡土墙、地下室外墙：齿状裂缝、通缝、直缝,受剪,如拱桥、过梁：价梯状裂缝；通缝,二、砌体结构设计方法的表达式,(,重点,),（,1,）可变荷载效应起控制作用：,r,0,(1.2S,GK,+1.4S,Q1K,)R(),（,2,）永久荷载效应起控制作用：,r,0,(1.35S,GK,+1.0S,Q1K,)R(),结构的极限状态分为两类：承载力极限状态和正常使用极限状态。,砌体结构必须按,承载能力,极限状态设计，并满足,正常使用,极限状态。,(,掌握,),30,砌体结构设计方法,(P284),一、结构的极限状态,三、强度计算指标,(P285),1.,砌体的抗压强度标准值：,统一标准,规定材料强度的标准值,f,K,:,具有,95%,保证率的抗压强度值,，查规范,2.,砌体的抗压强度设计值：,f,K,、,f,可查表：,30-130-3,（,P286,）,r,f,材料性能分项系数,施工质量等级,B,级，取,1.6,C,级，取,1.8,（见,P284,）,3.,砌体抗压强度设计值的调整系数：,有吊车的房屋、跨度,9,米梁下砖砌体，,跨度,7.5,米梁下其它砌体。,砌体截面面积,0.3,平方米时，,或砌体截面面积,0.2,平方米时，,砌体采用水泥砂浆时，,抗压：抗拉、弯、剪：,施工控制质量为,C,级：,验算施工阶段构件：,（见,P288,）（重点）,定义：,墙、柱的某一方向的计算高度,H,0,与对应方向墙厚,h,（或柱边长）的比值，即,H,0,/h,；要求,一、墙、柱高厚比验算,31,砌体构件设计计算,(P293)(,掌握,),允许高厚比,二、墙、柱高厚比验算,1.,无壁柱墙和矩形柱截面,2.,带壁柱墙,1,自承重墙允许高厚比的修正系数；,（取值？）,2,有门窗洞口墙允许高厚比的修正系数。,3.,设置构造柱墙体的高厚比验算（,P295,）,h,取墙厚，确定计算刚度时，,s,取横墙间距。（见图,31-1,）,31,砌体构件设计计算,（重点）,（,P298,）,一、无筋砌体受压构件,1,砖砌体受压截面应力分析,工程上为了提高砌体结构的可靠指标，砌体规范仅以全截面受压或大部分截面受压的压应力图作为破坏模型。其控制因素为,e/y0.6,2.,受压承载力计算,（,1,）受压短柱,不考虑构件纵向弯曲对构件承载力的影响。,轴心受压承载力,h,矩形截面偏心方向的边长，,T,形截面时,可用折算厚度,对于矩形截面,偏压短柱承载力：,(,公式,31-5,、,31-6),(,公式,31-7,、,31-8),（,2,）受压长柱,此时考虑构件纵向弯曲对构件承载力的影响。引入附加偏心距,(31-9),(31-11),例题,31-3,、,31-4,解题步骤：,1,、列出基本参数,2,、计算柱轴向力,3,、计算,3,、承载力验算,THE END,返回总目录,
