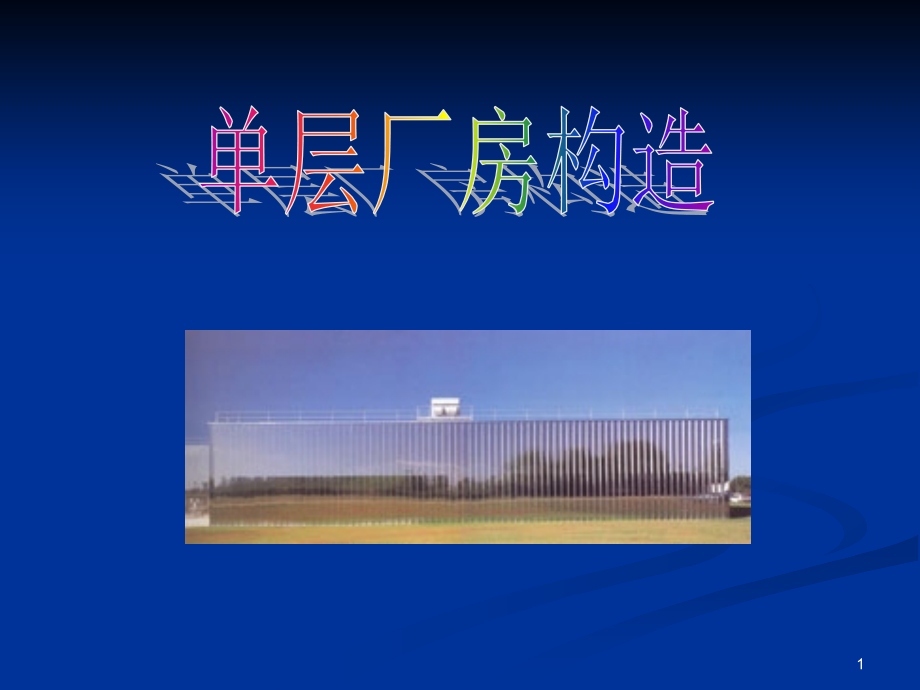

单层厂房构造.ppt

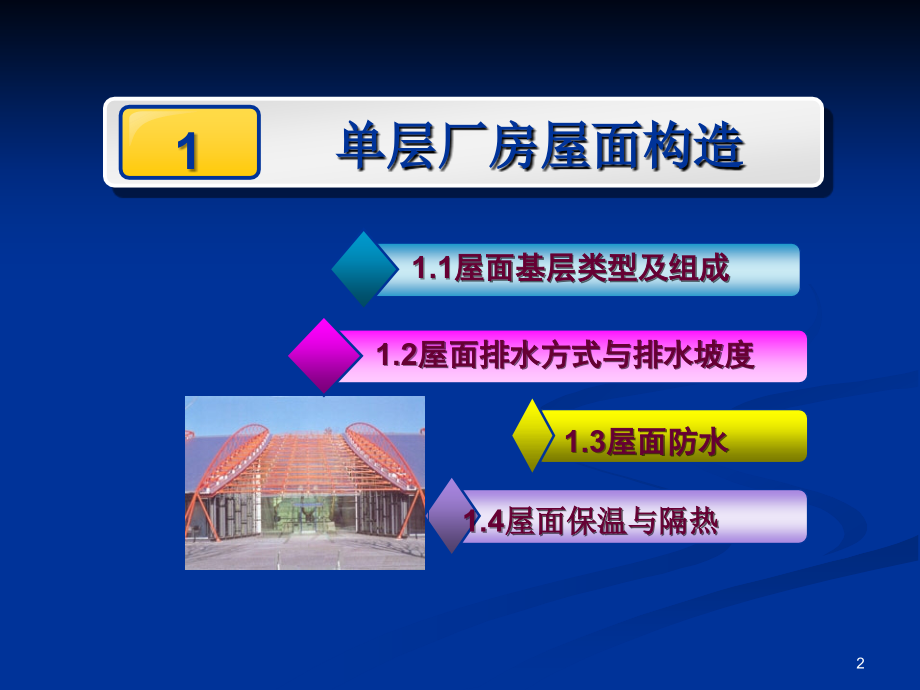

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单层厂房构造,1,1.1,屋面基层类型及组成,1.4,屋面保温与隔热,1,单层厂房屋面构造,1.3,屋面防水,1.2,屋面排水方式与排水坡度,2,1.1,屋面基层类型及组成,屋面,基层,有檩体系,无檩体系,3,1.2,屋面排水方式与排水坡度,排水,方式,排水,坡度,屋面坡度选择参考表,防水类型,卷材防水,构 件 自 防 水,嵌缝式,F,板,槽 瓦,石棉瓦等,选择范围,1:4,1:50,1:4,1:10,1:3,1:8,1:2.5,1:5,1:2,1:5,常用坡度,1:5,1:10,1:5,1:8,1:4,1:5,1:3,1:4,1:2.5,1:4,屋面排水方式可分为,无组织排水,和,有组织排水,两大类,4,无组织排水,使雨水顺屋坡流向屋檐，然后自由泻落到地面,有组织排水,通过屋面上的天沟、雨水斗、雨水管等有组织地将雨水疏导到散水坡、雨水明沟或雨水管网,5,有组织排水,几种方式,内落水排水,内落水外排水,檐沟外排水,长天沟,6,1.3,屋面防水,类型,卷材防水,作法与民用房屋类似,刚性防水,一般情况不使用,构件自防水,施工程序简单，省材料，造价低。不宜用于振动较大的厂房，多用于南方地区,瓦屋,在厂房中运用得最多的瓦屋面是,波形石棉水泥瓦,和,压型钢板。,7,1.4,屋面保温与隔热,隔热,保温,同民用建筑,8,13.2.1,矩形天窗,2,天窗构造,13.2.3,井式天窗,13.2.1,矩形通风天,窗,13.2.4,平天窗,9,2.1,矩形天窗,天窗架、天窗扇、天窗屋面板、天窗侧板及天窗端壁,组成,10,2.1,矩形通风天,窗,组成,矩形天窗及其两侧的挡风板,悬挑式挡风板,立柱式挡风板,11,挡雨片构造,12,挡雨片构造,13,2.3,井式天窗,组成,14,组合布置示例,井底板横向布置,井底板纵向布置,15,2.4,平天窗,采光罩、采光板、采光带,类型,采光效率比矩形天窗高,2,3,倍，布置灵活，采光也较均匀，构造简单，施工方便，但造价高，易积尘。适用于一般冷加工车间,构造,16,13.3.1,承重砖墙与砌块墙,3,外墙构造,13.3.3,大型板材墙,13.2.1,自承重墙与砌块墙,13.3.4,轻质板材墙,13.3.5,开敞式外墙,17,3.1,承重砖墙与砌块墙,承重墙的高度一般不宜超过,11 m;,平面每隔,4,6 m,间距设置壁柱，还需根据结构要求在墙体中设置钢筋混凝土圈梁或钢筋砖圈梁,;,承重山墙宜每隔,4,6 m,左右设置抗风壁柱。,承重墙的壁柱、转角墙及窗间墙均应经结构计算确定，并不宜小于下图所示的构造尺寸。,18,2.1,自承重墙与砌块墙,墙和柱的相对位置及连结构造,19,联系梁与圈梁构造,承自重墙,的下部构造,20,3.3,大型板材墙,按受力状况分,:,承重墙板和非承重墙板；,按保温性能分,:,保温墙板和非保温墙板；,按所用材料分,:,混凝土材料类墙板和复合材料类墙板；按其规格分有基本板、异形板,(,如加长板、出尖板等,),、以及墙体辅助构件,(,如嵌梁、转角构件等,),；按其在墙面的位置分,:,檐下板、一般板、女儿墙板和山尖板,类型,布置方式,21,墙板连接,22,3.4,轻质板材墙,类型,石棉水泥波瓦墙,压型钢板墙,23,压型,钢板,墙构,造,24,3.5,开敞式外墙,南方炎热地区的热加工车间；,某些化工车间,25,13.4.1,侧窗,4,侧窗、大门、地面及其它构造构造,13.4.3,地面,13.4.2,大门,13.4.4,其他构造,26,4.1,侧窗,开启方式有中悬窗、平开窗、立转窗和固定窗等,27,4.2,大门,开启方式有平开、推拉、折叠、升降、上翻、卷帘,28,4.3,地面,一般由面层、垫层和地基组成；,为了满足一些特殊要求还要增设结合层、找平层、防水层、保温层、隔声层等功能层次,29,坡道构造,30,4.4,其他构造,作业梯,金属梯,消防检修梯,吊车梯,31,32,本章小结,1.,单层厂房屋面基层分,有檩体系,和,无檩体系,两种。,2.,屋面排水方式基本上可分为无组织排水和有组织排水两大类。有组织排水又可分为内落水、内落外排水、檐沟外排水、长天沟外排水等。,3.,单层厂房屋面防水有卷材防水、刚性防水、构件自防水和瓦屋面等几种。常用瓦屋面有波形石棉瓦屋面和压型钢板两种。,4.,天窗形式有矩形天窗、矩形避风天窗、井式天窗、平天窗。,5.,单层厂房外墙分为砖墙、砌块墙、板材墙等；开敞式外墙主要用在南方炎热地区的一些热加工车间。,6.,工业建筑的侧窗分为中悬窗、平开窗、立转窗和固定窗等类型；,7.,单层厂房大门的宽度与所用运输工具的尺寸密切相关。,8.,单层厂房地面面层的选择、垫层的设置与选择以及地基都应满足生产的要求。,9.,金属梯根据其作用的不同分为作业平台梯、吊车梯、消防检修梯。,33,
