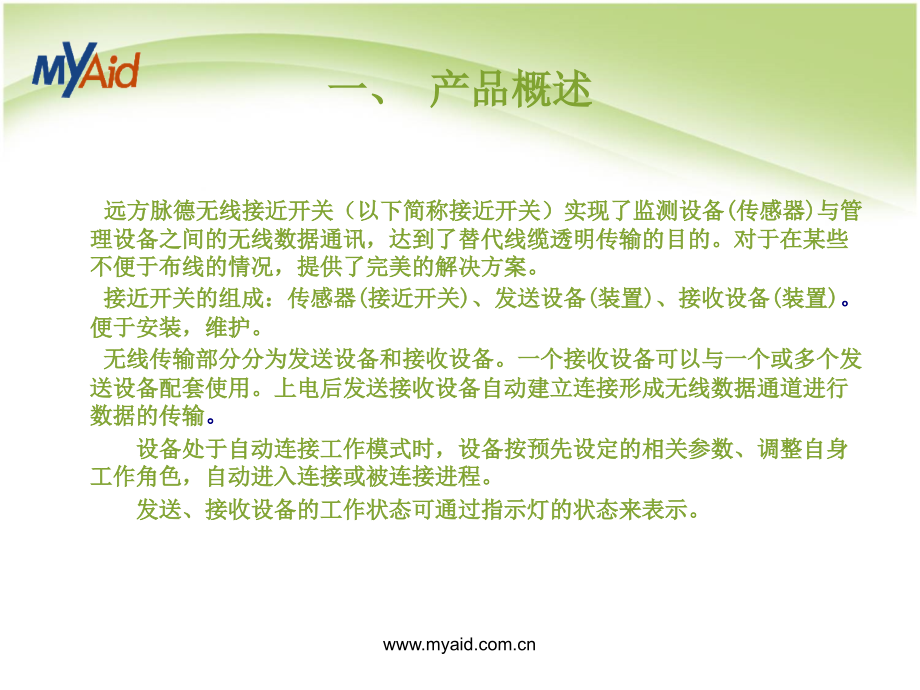

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,YF-433U-PRSW,远方脉德科技无线接近开关,远方脉德科技（北京）有限公司,Yuan Fang MyAid Tech（Beijing）Co.,Ltd,一、产品概述,远方脉德无线接近开关（以下简称接近开关）实现了监测设备(传感器)与管理设备之间的无线数据通讯，达到了替代线缆透明传输的目的。对于在某些不便于布线的情况，提供了完美的解决方案。,接近开关的组成：传感器(接近开关)、发送设备(装置)、接收设备(装置),。,便于安装，维护。,无线传输部分分为发送设备和接收设备。一个接收设备可以与一个或多个发送设备配套使用。上电后发送接收设备自动建立连接形成无线数据通道进行数据的传输,。,设备处于自动连接工作模式时，设备按预先设定的相关参数、调整自身工作角色，自动进入连接或被连接进程。,发送、接收设备的工作状态可通过指示灯的状态来表示。,二、,产品特点,本产品可使用9V30V电源供电，也可使用电池供电。,外形尺寸为：60mm*52mm*22mm（发射接收壳体，不包括天线）。,无线传输工作在 433MHz频段，传输稳定可靠。,接收设备最多同时连接7个发送设备，可实现点对点或一对多无线传输。便于收集数据，或一对多控制。,无线最大输出功率 10dBm，开阔地传输距离可达 200m 以上。,待机功耗低，发送设备待机电流小于1微安，可大幅度延长电池使用寿命。,状态指示输出便于观察各个设备的工作状态。状态指示内容也可根据具体需求定制。,传感器采用电感式直流接近开关，非接触式测量，使用寿命长，检测精度高。感应距离：5mm。也可根据具体情况定制。,接收装置内置继电器，方便外部控制；也可提供控制数字信号，方便同外部模块对接。,三、,应用领域,各行业设备遥控装置与数据采集器,医备间实时无线数据传输,近程设数据采集与监控,四、,相关参数介绍,A、发射接收装置尺寸（单位：cm）,B、传感器尺寸,螺纹直径：18mm。,长度：6 cm。,C、接口说明,接收，发射装置接口如下图所示：,标识,作用,说明,KVB,电池负极,3.7V锂离子电池接口。,KVA,电池正极,IN,信号输入口,03.3V数字信号输入/传感器信号输入。,3V3,3.3V电压输出口,输出3.3V，最大250mA电流，可驱动传感器。,GND,电源适配器负极接口,直流9V30V接口,VCC,电源适配器正极接口,直流9V30V接口,表4-1 发射装置接口说明,表4-2 接收装置接口说明,标识,作用,说明,KVB,继电器接口,继电器接口，不区分正负极。,KVA,继电器接口,IN,控制信号输出端口,无线接收端到的传感器信号输出(03.3V 数字信号)。,3V3,3.3V电压输出口,可输出输出3.3V。,GND,电源适配器负极接口,直流9V30V接口,VCC,电源适配器正极接口,直流9V30V接口,注：开关为装置的电源开关,。,D、功耗估算,监测设备(发射装置+传感器)功耗估算，以3.7V，1000mAH-1500mAH锂离子电池供电为例。假使每日工作24小时。各功耗均按最大值考虑。,工作频率,1S/次,1min/次,1h/次,待机,静态功耗,6-10A,动态功耗,无线发射,25-33mA,传感器控制,3-7mA,电池使用时间,0.5年,3.5年,5年,7年,E、传输装置性能参数,属性,最小值,推荐值,最大值,单位,工作电压,9,12,30,V,发射功率,-,-,10,dbm,工作温度,0,-,75,存储温度,-10,-,125,工作湿度,5,-,85,%RH,接收器灵敏度,-,-,-110,dbm,传输距离*,-,-,200,m,注：此值为在空旷可视条件下测试结果,。,
