EN60745-2-1电钻的专用要求.ppt

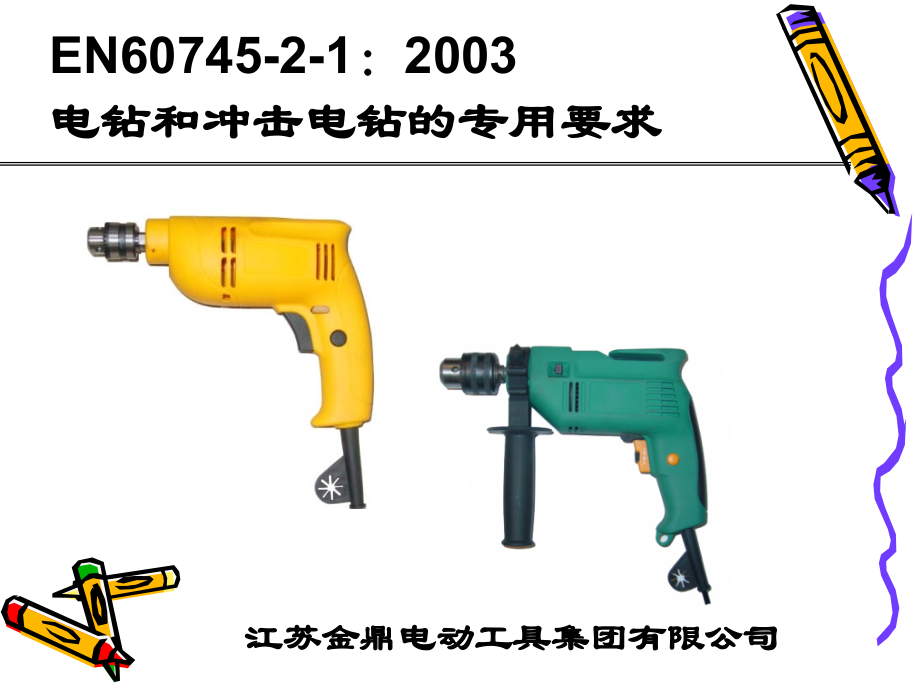

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,手持式电动工具安全,电钻和冲击电钻的专用要求,EN,60745-2-1,江苏金鼎电动工具集团有限公司 技术质量部,编制：丁国平,2004.08,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第一章：适用范围,在第一部分的基础上增加：,本标准适用与电钻和冲击电钻,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第二章：引用标准,第一部分适用,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第三章：定义,在第一部分的基础上增加下列内容：,电钻,:,专门用来在不同材料上钻孔的工具,;,2.,冲击电钻,:,在水泥地、石头和其他材料上钻孔的工具,它有个机构使得工具有或没有敲击功能。因此也可以作为电钻使用,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第四章：一般要求,第一部分适用,第五章：试验一般要求,除第一章外增加下列内容,既有机械调速又和电子调速装置的电钻，机械调整定在最低速，电子装置整定在最高速,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第六章：环境要求,除以下内容外第一部分适用,6.1.2.4,修改,不带冲击的电钻是悬挂着,冲击电钻必须按,6.1.2.5,的要求由操作者垂直握持,.,6.1.2.5,不带冲击的电钻在空载条件下测试,转速设定为最高速,第六章：环境要求,带冲击的电钻的转速设定在生产厂商在推荐的在钻,8mm,水泥地时的转速,冲击电钻的负载按,Z101,和,Z102,表,.,用,Z101,规定的水泥块,(500X500,厚度,200mm),钻头,8mm,直径长,100mm,压力,150N+/-30N,试验时间,在钻入深度约,10mm,时开始,.,在大约钻了,80mm,时结束,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第七章：分类,第一部分适用,第八章：标志和说明书,除以下内容外第一部分适用,8.1,增加,:,电钻和冲击电钻应标明,:,每分钏空载旋转转速和钻夹头的最大夹持能力,用,mm,表示,.,8.12.1,增加 说明书中应增加下述警句,-Wear ear protectors with impact drills.Exposure to noise can cause hearing loss,-,Use auxilliary handles supplied with the,tool.Loss of control can cause personal injury,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第九章：防触电保护,第一部分适用,第十章：起动,第一部分适用,第十一章：输入功率和输入电流,第一部分适用,第十二章：发热,除下列内容外第一部分适用,12.2,增加,工具在无冲击装置下连续运行,.,转矩为达到额定输入功率或额定输入电流时的转矩的,80%,12.3,增加,外壳温升限值不适用于冲击机构的外壳,.,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第十三章：漏电流,第一部分适用,第十四章：防潮性,第一部分适用,第十五章：电气强度,第一部分适用,第十六章：变压器的过载和短路,第一部分适用,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第十七章：耐久,除下列内容外第一部分适用,17.2,冲击电钻替换下列内容,将冲击电钻设置在非冲击状态，空载，,12,小时,1.1,倍的电压,12,小时,0.9,倍电压,.,转速设定在最高速,;,100,秒开,20,秒关,每,4,个小时换一个方向,;,试验期间可以更换碳刷和加润滑油,;,冲击电钻固定在图示专用冲击架在额定电压谨额定电压范围上限进行,4,个,6,小时的冲击测试,.,每个阶段至少间隔,30,分种,.,冲击装置设定在冲的状态,.,30,秒开,90,秒停,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第十八章：非正常,第一部分适用,第十九章：机械危险,除下列内容外第一部分适用,19.1,钻夹头的钥匙就能容易地从松开的位置上脱落,.,此要求不适用与当不用钥匙时固定钥匙的地方,.,不允许用金属夹固定在在电缆线上,.,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,19.101,作用在手柄上的静态转矩不应过大,最在转矩的测量,:,1.,在冷机的状态下测量,;,2.,额定电压下,3.,锁住输出轴,4.,机械齿轮设定在最低速,电子调速调到最高速,开关置于开的状态,.,所测得的转达矩不应大于下列规定,.,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第二十章：机械强度,第一部分适用,第二十一章：结构,除下列内容外第一部分适用,21.18,增加,开关锁定”开”的位置的装置应安装在手柄处,在使用者进行左右切换时不能意外锁定,.,检查,:,按钮处需有一凹坑,直角边不能将锁定按钮动作,.,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第二十二章：内部导线,第一部分适用,第二十三章：零部件,第一部分适用,第二十四章：,电源联接与外接软电缆和软线,第一部分适用,第二十五章：,外接导线的接线端子,第一部分适用,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第二十六章：接地,第一部分适用,第二十七章：螺钉及联接件,第一部分适用,第二十八章：,爬电距离电气间隙和绝缘穿通距离,第一部分适用,第二十九章：,耐热性、耐燃性和抗漏电起痕,第一部分适用,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,第三十章：防锈,第一部分适用,第三十一章：,辐射、毒性或类似危险,第一部分适用,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,附件,K,：电池式工具和电池包,K1.1,增加,第二部分的所有内容适用除非本附件中有特殊要求,K12.2,替换,第二部分的内容不适用,K17.2,替换,第二部分的内容不适用,EN60745-2-1,：,2003,电钻和冲击电钻的专用要求,江苏金鼎电动工具集团有限公司,谢谢！,
