单片机第3章 AT89S51单片机的指令系统.ppt

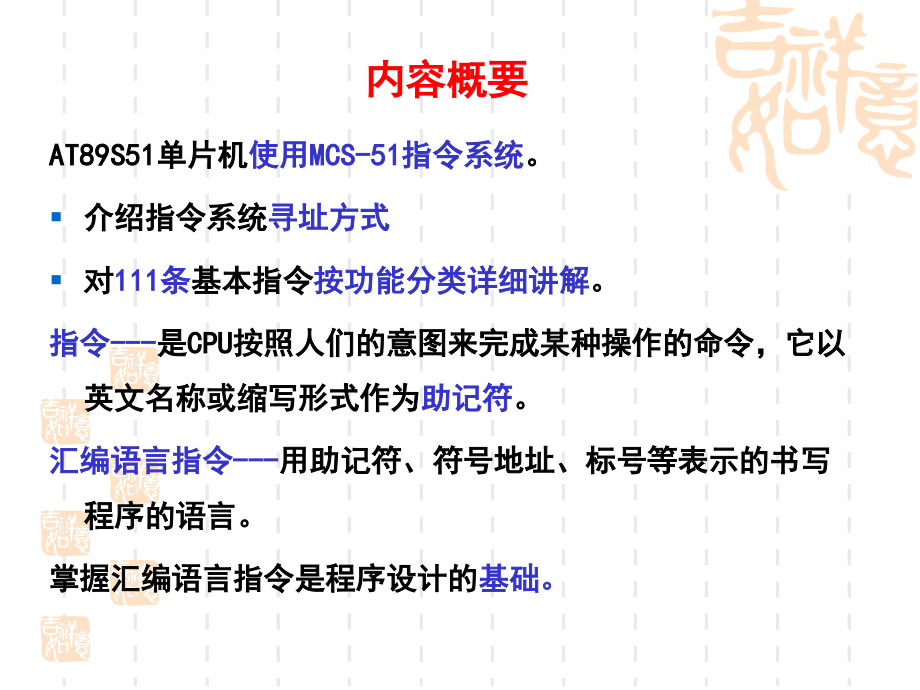

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,3,章,AT89S51,单片机的 指令系统,AT89S51,单片机,使用,MCS-51,指令系统,。,介绍指令系统,寻址方式,对,111,条,基本指令,按功能分类详细讲解,。,指令,-,是,CPU,按照人们的意图来完成某种操作的命令，它以英文名称或缩写形式作为,助记符,。,汇编语言指令,-,用助记符、符号地址、标号等表示的书写程序的语言。,掌握汇编语言指令是程序设计的,基础,。,内容概要,3.1,指令系统概述,简明、易掌握、效率较高的指令系统,，,复杂指令集,。,按,所占字节分,，分,三种,：,（,1,）单字节指令,49,条；,（,2,）双字节指令,45,条；,（,3,）三字节指令,17,条。,按,执行时间来分,，分三种：,（,1,）,1,个,机器周期（,12,个时钟振荡周期）的指令,64,条,；,（,2,）,2,个,机器周期指令,45,条,；,（,3,）,4,个,机器周期,乘、除指令,。,12MHz,晶振，每个机器周期为,1,s,。,AT89S51,一大特点,是在硬件结构中有一个,位处理机,，,一个处理,位变量,的,指令子集,。,3.2,指令格式,指令格式,：,指令的表示方法。,指令通常由,两部分,组成：,操作码,和,操作数,。,操作码,指令进行什么,操作,。,操作数,指令操作的,对象,。可能是一具体数据，也可能是指出到哪里取得数据的地址或符号。,指令长度不同，格式也就不同。,（,1,）单字节指令：操作码和操作数同在一个字节中。,（,2,）双字节指令：一个字节为操作码，另一个字节是操作数,。,（,3,）三字节指令：操作码占一个字节，操作数占二个字节,。,3.3,指令系统的寻址方式,寻址方式,在指令中说明操作数所在地址的方法。,一般说，寻址方式越多，功能就越强，灵活性则越大，指令系统就越复杂。,寻址方式所要解决的主要问题,就是如何在整个存储器和寄存器的寻址空间内快速地,找到指定的地址单元,。,下面介绍指令系统,7,种,寻址方式。,1,寄存器寻址方式,指令中的操作数为某一寄存器的内容。,例如：,MOVA,，,R,n,；,(R,n,),A,，,n,=0,7,把,R,n,中的源操作数送入到累加器,A,中。由于指令指定了从寄存器,R,n,中取得源操作数，所以称为寄存器寻址方式。,本,寻址方式的寻址范围：,（,1,）,4,组通用工作寄存区共,32,个工作寄存器。但只对,当前工作寄存器区,的,8,个工作寄存器寻址，指令中的寄存器名称只能是,R0,R7,。,（,2,）部分特殊功能寄存器，如累加器,A,、寄存器,B,以及数据指针寄存器,DPTR,等。,2,直接寻址方式,指令中直接给出操作数的单元地址，该单元地址中的内容就是操作数，直接的操作数单元地址用,“,direct,”,表示。,例如：,MOVA,，,direct,“,direct,”,就是操作数的单元地址,。,例如：,MOVA,，,40H,表示把内部,RAM 40H,单元（,direct,）的内容传送到,A,。指令中,源操作数（右边的操作数）采用的是,直接寻址方式,。,指令中两个操作数都可由直接寻址方式给出,。,例如：,MOVdirect1,，,direct2,具体指令：,MOV 42H,，,62H,把片内,RAM,中,62H,单元的内容送到片内,RAM,中的,42H,单元中,。,直接寻址,是访问片内所有特殊功能寄存器的,唯一寻址方式。,寻址范围：,(1),内部,RAM,的,128,个单元,(2),特殊功能寄存器。除了以单元地址的形式外,还可用,寄存器符号,的形式给出。例如：,MOV A,，,80H,与,MOV A,，,P0,是等价的,。,3.,寄存器间接寻址方式,寄存器中存的是,操作数地址,，即先从寄存器中找到操作数的地址，再按该地址找到操作数。,为了区别寄存器寻址和寄存器间接寻址，在寄存器间接寻址方式中，应在寄存器名称前面加,前缀标志,“,”,。,访问内部,RAM,或外部,RAM,的低,256,个字节时，,只能采用,R0,或,R1,作为间址寄存器,。例如：,MOV A,，,Ri,；,i=0,或,1,其中,Ri,中的内容为,40H,，把内部,RAM40H,单元内容送,A,。,寻址范围：,（,1,）访问,内部,RAM,低,128,个,单元，其通用形式为,Ri,（,2,）对,外部,RAM,的,64K,字节,的间接寻址，例如：,MOVX A,，,DPTR,（,3,）片外数据存储器的低,256,字节,例如：,MOVX A,，,Ri,（,4,）堆栈区,堆栈操作指令,PUSH,（压栈）和,POP,（出栈）使用堆栈指针（,SP,）作间址寄存器,4,立即数寻址方式,直接在指令中给出操作数,也称,立即数,。为了与直接寻址指令中的直接地址加以区别，,需在操作数前加前缀标志,“,#,”,。,例如：,MOV A,，,#40H,第一个字节是操作码，第二字节是立即数,，,就是放在程序存储器内的常数。,5,基址寄存器加变址寄存器间址寻址方式,以,DPTR,或,PC,作为,基址寄存器,，以累加器,A,作为,变址寄存器,，以两者内容相加形成的,16,位地址作为目的地址进行寻址。例如指令：,MOVCA,，,A+DPTR,其中，,（,A,）,=05H,，,（,DPTR,）,=0400H,，指令执行结果是把程序存储器,0405H,单元的内容传送给,A,。,（,1,）本寻址方式是,专门针对程序存储器,的寻址方式，寻址范围可达到,64KB,。,（,2,）,本寻址方式的,指令有,3,条,：,MOVCA,，,A+DPTR,MOVCA,，,A+PC,JMPA+DPTR,前两条指令适用于读程序存储器中固定的数据。,例如，,将固定的、按一定顺序排列的,表格,存放在程序存储器中，在程序运行中由,A,的动态参量来确定读取对应的表格参数,。,第,3,条为,散转指令,，,A,中内容为程序运行后的动态结果，可根据,A,中不同内容，实现跳向不同程序入口的跳转。,6,相对寻址方式,解决程序转移。,该,寻址是以该转移指令的地址（,PC,值）加上它的字节数，再加上,相对偏移量（,rel,），,形成,新的转移目的地址,，从而程序转移到该目的地址。转移的目的地址,用下式计算：,目的地址,=,转移指令所在的地址,+,转移指令字节数,+rel,其中，,偏移量,rel,是带符号,8,位二进制补码数,，,128,+127,。,程序转移范围,是以转移指令的,下条指令首地址,为基准地址，相对偏移在,128,+127,之间。,例如，,LJMP rel,程序要转移到该指令的,PC,值加,3,再加上,rel,的目的地址处。,向,地址增加方向,最大可转移（,127+,转移指令字节）个单元地址，向,地址减少方向,最大可转移（,128-,转移指令字节）个单元地址。,编写程序时，只需在转移指令中直接写要转向的地址标号。,例如：,LJMP LOOP,“,LOOP,”,为目的地址标号。汇编时，由汇编程序自动计算和填入偏移量。但手工汇编时，偏移量的值,由,手工计算。,7,位寻址方式,对内部,RAM,和特殊功能寄存器具有位寻址功能的某位内容进行置,1,和清,0,操作。,位地址一般以,直接位地址,给出，位地址符号为,“,bit,”,。,例如：,MOV C,，,bit,其具体指令：,MOV C,，,40H,把位地址为,40H,的值送到进位位,C,。,由于,AT89S51,具有位处理功能，可直接对数据位方便地实现置,1,、清,0,、求反、传送、判跳和逻辑运算等操作，为测控系统的应用提供了最佳代码和速度，增强了实时性。,寻址范围包括：,（,1,）内部,RAM,中的位寻址区,。,位有两种表示方法,，,例如，,40H,；另一种是单元地址加上位，例如，,(28H).0,，指的是,28H,单元中的最低位。它们是等价的。,（,2,）,特殊功能寄存器中的可寻址位,可寻址位在指令中有如下,4,种的表示方法：,a.,直接使用位地址。,例如：,PSW.5,的位地址为,0D5H,。,b.,位名称的表示,方法。,例如：,PSW.5,是,F0,标志位，可使用,F0,表示该位。,c.,单元地址加位数,的表示方法。,例如,:(0D0H).5,。,d.,特殊功能寄存器符号加位数,的表示方法。,例如,:PSW.5,。,表,2-3,内部,RAM,的可寻址位及位地址,表,2-4 SFR,中的位地址分布,7,种寻址方式,已介绍完毕。,问题：,当一条指令给定后，如何来确定该指令的寻址方式？,例如,:,MOV A,，,#40H,，属于立即数寻址还是寄存器寻址？,要看以哪个操作数,作为参照系,。,操作数分为,源操作数,和,目的操作数,。对于,源操作数,“,#40H,”,来说，是,“,立即数寻址,”,方式，但对,目的操作数,“,A,”,来说，是属于,“,寄存器寻址,”,方式。,一般而言，,寻址方式指的是,源操作数,，所以此例为立即数寻址方式。,对指令系统,7,种寻址方式,总结，概括,见,表,3-1,。,序号,寻址方式,寻址空间,1,寄存器寻址,R0,R7,、,A,、,B,、,C(,位,),、,DPTR,等,2,直接寻址,内部,128,字节,RAM,、特殊功能寄存器,3,寄存器间接寻址,片内数据存储器、片外数据存储器,4,立即数寻址,程序存储器中的立即数,5,基址寄存器加变址寄存器间,接寻址,读程序存储器固定数据和程序散转,6,相对寻址,程序存储器相对转移,7,位寻址,内部,RAM,中的可寻址位、,SFR,中的可寻址位,表,3-1,7,种寻址方式及其寻址空间,3.4.1,数据传送类指令,使用最频繁,。一般数据传送类指令的助记符为,“,MOV,”,，,通用格式,如下：,MOV ,，,数据传送类指令是,把,源操作数,传送,到,目的操作数,。指令执行,之,后，源操作数不改变，目的操作数修改为源操作数。所以数据传送类操作属,“,复制,”,性质，,而不是,“,搬家,”,。,本,类指令,不影响标志位,:,Cy,、,Ac,和,OV,，但,不包括,奇偶标志位,P,。,1,以累加器为目的操作数的指令,MOVA,，,R,n,；,(R,n,),A,，,n,=0,7,MOVA,，,R,i,；,(,R,i,),A,i,=0,，,1,MOVA,，,direct,；,(direct),A,MOVA,，,#data,；,#data,A,把源操作数内容送累加器,A,，,源操作数,有寄存器寻址、直接寻址、间接寻址和立即数寻址等方式，例如：,MOVA,，,R6,；,(R6),A,，寄存器寻址,MOVA,，,R0,；,(R0),A,，间接寻址,MOVA,，,70H,；,(70H),A,，直接寻址,MOVA,，,#78H,；,78H,A,，立即数寻址,2,以,Rn,为目的操作数的指令,MOV,R,n,，,A,；,(A),R,n,，,n,=0,7,MOV,R,n,，,direct,；,(direct),R,n,，,n,=0,7,MOV,R,n,，,#data,；,#data,R,n,，,n,=0,7,把源操作数送入当前寄存器区的,R0,R7,中的某一寄存器。,3,以直接地址,direct,为目的操作数的指令,MOV direct,，,A,；,(A),direct,MOV direct,，,R,n,；,(,R,n,),direct,，,n,=0,7,MOV direct1,，,direct2,；,(direct2),direct1,MOV direct,，,R,i,；,(,R,i,),direct,，,i,=0,，,1,MOV direct,，,#data,；,#data,direct,把源操作数送入直接地址指定的存储单元。,direct,指的是内部,RAM,或,SFR,地址。,4,以寄存器间接地址为目的操作数的指令,MOVR,i,，,A,；,(A),(R,i,),，,i,=0,，,1,MOVR,i,，,direct,；,(direct),(R,i,),，,i,=0,，,1,MOVR,i,，,#data,；,#data,(R,i,),，,i,=0,，,1,功能是把源操作数内容送入,R0,或,R1,指定的存储单元中。,5,16,位数传送指令,MOVDPTR,，,#data16,；,#data16,DPTR,功能是把,16,位立即数送入,DPTR,，用来设置数据存储器的地址指针。,AT89S51,有两个,DPTR,，通过设置,特殊功能寄存器,AUXR1,中的,DPS,位,来选择。当,DPS=1,，则指令中的,DPTR,即为,DPTR1,，,DPTR0,被屏蔽，反之亦然。,DPTR,为,16,位的数据指针，分为,DPH,和,DPL,。,操作十分灵活方便。,设有两个,DPTR,后，就可避免频繁的出入堆栈操作,。,对于所有,MOV,类指令，累加器,A,是一个特别重要的,8,位寄存器，,CPU,对它具有其他寄存器所没有的操作指令。后面将要介绍的加、减、乘、除指令都是以,A,作为目的操作数,。,R,n,为所选择的寄存器组中的,R0,R7,，,直接地址,direct,为内部,RAM,的,00H,7FH,和特殊功能寄存器（地址范围,80H,FFH,）,在间接地址中，用,R0,或,R1,作为内部,RAM,的地址指针，可访问内部,RAM,的,00H,7FH,共,128,个单元。,6,堆栈操作指令,内部,RAM,中设定一个,后进先出,（,LIFO,，,Last In First Out,）的区域，称,为,堆栈,。在特殊功能寄存器中有一个,堆栈指针,SP,，指,示,堆栈的栈顶位置。堆栈操作有进栈和出栈两种，因此，在指令系统中相应有两条堆栈操作指令。,（,1,）进栈指令,PUSH direct,首先将栈指针,SP,加,1,，然后把,direct,中的内容送到,SP,指示的内部,RAM,单元中。,例如：,当,(SP)=60H,，,(A)=30H,，,(B)=70H,时，执行下列指令,PUSHAcc,；,(SP)+1=61H,SP,，,(A),61H,PUSHB,；,(SP)+1=62H,SP,，,(B),62H,结果,：,(61H)=30H,，,(62H)=70H,，,(SP)=62H,。,（,2,）出栈指令,POPdirect,将,SP,指示的栈顶单元,的,内容送入,direct,字节,中,，,SP,减,1,。,例如：,当,(SP)=62H,，,(62H)=70H,，,(61H)=30H,时，执行指令,POP DPH,；,(SP),DPH,，,(SP)-1,SP,POP DPL,；,(SP),DPL,，,(SP)-1,SP,结果为,(DPTR)=7030H,，,(SP)=60H,。,7,累加器,A,与外部数据存储器,RAM/IO,传送指令,MOVX A,，,DPTR,；,(DPTR),A,，读外部,RAM/IO,MOVX A,，,R,i,；,(R,i,),A,，读外部,RAM/IO,MOVX DPTR,，,A,；,(A),(DPTR),，写外部,RAM/IO,MOVX R,i,，,A,；,(A),(R,i,),，写外部,RAM/IO,MOV,的后面加,“,X,”,，表示访问的是片外,RAM,或,I/O,口，在执行前两条指令，,（,P3.7,）,有效；后两条指令，,（,P3.6,）,有效。,采用,16,位的,DPTR,间接寻址,，可寻址整个,64KB,片外数据存储器空间，高,8,位地址（,DPH,）由,P2,口输出，低,8,位地址（,DPL,）由,P0,口输出。,采用,R,i,（,i,=0,，,1,）进行间接寻址，,可寻址片外,256,个单元的数据存储器。,8,位地址由,P0,口输出，锁存在地址锁存器中，然后,P0,口再作为,8,位数据口。,8,查表指令,共,两条,，,仅有的,两条,读程序存储器中表格数据的指令,。由于程序,存储器只读,不写，因此传送,为,单向，从程序存储器中读出,数据到,A,中。两条查表指令均采用基址寄存器加变址寄存器间接寻址方式。,（,1,）,MOVCA,，,A+PC,以,PC,作为基址寄存器,，,A,的内容,(,无符号数,),和,PC,的当前值（下一条指令的起始地址）相加后得到一个,新的,16,位地址,，把该地址的内容送到,A,。,例如：,当,(A)=30H,时，执行地址,1000H,处的指令,1000H,：,MOVCA,，,A+PC,该指令占用一个字节，下一条指令的地址为,1001H,，,(PC)=1001H,再加上,A,中的,30H,，,得,1031H,，结果,把,程序存储器中,1031H,的内容送入累加器,A,。,优点,：,不改变特殊功能寄存器及,PC,的状态，根据,A,的内容就可以取出表格中的常数。,缺点,：,表格只能存放在,该条查表指令所在地址的,+256,个单元之内,，表格大小受到限制，且表格只能被一段程序所用。,（,2,）,MOVC A,，,A+DPTR,DPTR,为基址寄存器，,A,的内容,(,无符号数,),和,DPTR,的内容相加得到一个,16,位地址，把由该地址指定的程序存储器单,元的内容送到累加器,A,。,例如：,(DPTR)=8100H,，,(A)=40H,，执行指令,MOVC A,，,A+DPTR,将程序存储器中,8140H,单元,内容送入,A,中。,本,指令执行结果只与指针,DPTR,及累加器,A,的内容有关，与该指令存放的地址及常数表格存放的地址无关，因此,表格的大小和位置可以在,64KB,程序存储器空间中任意安排,，一个表格,可以为各个程序块公用,。,两条指令的助记符都是在,MOV,的后面加“,C,”,，,是,CODE,的第一个字母，即表示程序存储器中的代码。,执行上述两条指令时，单片机的,引脚信号（程序存储器读）有效，这一点读者要牢记。,9,字节交换指令,XCHA,，,R,n,；,(A)(R,n,),，,n,=0,7,XCHA,，,direct,；,(A)(direct),XCHA,，,R,i,；,(A)(R,i,),，,i,=0,，,1,这组指令的功能是将累加器,A,的内容和源操作数的内容相互交换。源操作数有寄存器寻址、直接寻址和寄存器间接寻址等方式。例如：,(A)=80H,，,(R7)=08H,，,(40H)=F0H,(R0)=30H,，,(30H)=0FH,执行下列指令：,XCHA,，,R7,；,(A)(R7),XCHA,，,40H,；,(A)(40H),XCHA,，,R0,；,(A)(R0),结果为,(A)=0FH,，,(R7)=80H,，,(40H)=08H,，,(30H)=F0H,。,结果为,(A)=0FH,，,(R7)=80H,，,(40H)=08H,，,(30H)=F0H,。,10,半字节交换指令,XCHD A,，,R,i,累加器的低,4,位与内部,RAM,低,4,位交换。,例如：,(R0)=60H,，,(60H)=3EH,，,(A)=59H,，执行完“,XCHD A,，,R0”,指令，则,(A)=5EH,，,(60H)=39H,。,3.4.2,算术运算类指令,指令系统中，有单字节的加、减、乘、除法指令，算术运算功能比较强。,算术运算指令都是,针对,8,位二进制无符号数,的，如要进行带符号或多字节二进制数运算，需编写具体的运算程序，通过执行程序实现。,算术运算的结果将使,PSW,的进位（,Cy,）、辅助进位（,Ac,）、溢出（,OV,）,3,种标志位,置,1,或清,0,。,但增,1,和减,1,指令,不影响这些标志,。,1,加法指令,4,条指令：,ADD A,，,R,n,；,(A)+(R,n,),A,，,n=0,7,ADD A,，,direct,；,(A)+(direct),A,ADD A,，,R,i,；,(A)+(R,i,),A,，,i=0,，,1,ADD A,，,#data,；,(A)+#data,A,8,位加法指令的,一个加数,总是来自累加器,A,，而,另一个加数,可由寄存器寻址、直接寻址、寄存器间接寻址和立即数寻址等不同的寻址方式得到。加的结果总是放在累加器,A,中。,使用,本,指令时，要注意累加器,A,中的运算结果,对各个标志位的影响：,（,1,）如果,位,7,有进位,，则进位标志,Cy,置,1,，否则,Cy,清,0,。,（,2,）如果,位,3,有进位,，辅助进位标志,Ac,置,1,，,否则,Ac,（,Ac,为,PSW,寄存器中的一位）清,0,。,（,3,）如果,位,6,有进位,，而,位,7,没有进位，,或者,位,7,有进位,，而,位,6,没有进位,，则溢出标志位,OV,置,1,，,否则,OV,清,0,。,溢出标志位,OV,的状态,，只有带符号数加法运算时才有意义。当两个带符号数相加时，,OV=1,，表示加法运算超出了累加器,A,所能表示的带符号数的有效范围（,-128,+127,），即产生了溢出，表示运算结果是错误的，否则运算是正确的，即无溢出产生。,【,例,3-1,】,(A)=53H,，,(R0)=FCH,，执行指令,ADDA,，,R0,运算式为,结果,：,(A)=4FH,，,Cy=1,，,Ac=0,，,OV=0,，,P=1,（,A,中,1,的位数为奇数）。,注意：,在上面的运算中，由于位,6,和位,7,同时有进位，所以标志位,OV=0,。,【,例,3-2,】,(A)=85H,，,(R0)=20H,，（,20H,）,=AFH,，执行指令,ADD A,，,R0,运算式为,结果,：,(A)=34H,，,Cy=1,，,Ac=1,，,OV=1,，,P=1,。,注意：,由于位,7,有进位，而位,6,无进位，所以标志位,OV=1,。,2,带进位加法指令,特点是进位标志位,Cy,参加运算，三个数相加。,4,条指令：,ADDC A,，,R,n,；,(A)+(R,n,)+C,A,，,n,=0,7,ADDC A,，,direct,；,(A)+(direct)+C,A,ADDC A,，,R,i,；,(A)+(R,i,)+C,A,，,i,=0,，,1,ADDC A,，,#data,；,(A)+#data+C,A,如果,位,7,有进位,，则进位标志,Cy,置“,1,”,，否则,Cy,清“,0,”,；,如果,位,3,有进位,，则辅助进位标志,Ac,置“,1,”,，否则,Ac,清“,0,”,；,如果,位,6,有进位,而,位,7,没有进位,，或者,位,7,有进位,而,位,6,没有进位,，则溢出标志,OV,置“,1,”,，否则标志,OV,清“,0,”,。,【,例,3-3,】,(A)=85H,，,(20H)=FFH,，,Cy=1,，执行指令,ADDCA,，,20H,运算式为,结果为,(A)=85H,，,Cy=1,，,Ac=1,，,OV=0,，,P=1,（,A,中,1,的位数为奇数,。,3,增,1,指令,5,条指令：,INC A,INC R,n,；,n,=0,7,INC direct,INC R,i,；,i,=0,，,1,INC DPTR,把指令中所指出的变量增,1,，且不影响,PSW,中的任何标志。,指令,“,INC DPTR,”,，,16,位数增,1,指令。首先对低,8,位指针,DPL,执行加,1,，当溢出时，就对,DPH,的内容进行加,1,，不影响标志,Cy,。,4,十进制调整指令,用于对,BCD,码加法运算结果的内容修正，指令格式为,：,DA A,是对压缩的,BCD,码（一个字节存放,2,位,BCD,码）的加法结果进行十进制调整。,两个,BCD,码按二进制相加之后，必须经本指令的调整才能得到正确的压缩,BCD,码的和数。,（,1,）十进制调整问题,对,BCD,码加法运算，只能借助于二进制加法指令。,但,二进制数加法原则上并不适于十进制数的加法运算，有时会产生错误结果。例如：,上述的,BCD,码运算中：,（,a,）结果正确。,（,b,）结果不正确，因为,BCD,码中没有,1111,这个编码。,（,c,）结果不正确，正确结果应为,17,，而运算结果却是,11,。,可见,，二进制数加法指令不能完全适用于,BCD,码十进制数的加法运算，要对结果做有条件的修正，这就是所谓的十进制调整问题。,（,2,）出错原因和调整方法,出错原因在于,BCD,码共有,16,个编码,，但,只用其中的,10,个,，剩下,6,个没用到。这,6,个没用到的编码（,1010,，,1011,，,1100,，,1101,，,1110,，,1111,）,为,无效编码,。,在,BCD,码加运算中，凡结果进入或者跳过,无效编码区,时，结果,出错,。因此,1,位,BCD,码加法运算出错的情况有,两种,：,加结果,大于,9,，说明已经,进入,无效编码区。,加结果,有进位,，说明已经,跳过,无效编码区。,无论哪种错,误,，都因为,6,个无效编码,造成的。因此，只要出现上述两种情况之一，就必须调整。,方法是把运算结果,加,6,调整,，即,十进制调整修正,。,十进制调整方法如下：,累加器低,4,位大于,9,或辅助进位位,Ac=1,，则低,4,位加,6,修正。,累加器高,4,位大于,9,或进位位,Cy=1,，则高,4,位加,6,修正。,累加器高,4,位为,9,，低,4,位大于,9,，高,4,位和低,4,位分别加,6,修正,上述调整修正，是,通过执行指令“,DA A,”,来自动实现的,。,【,例,3-4,】,(A)=56H,，,(R5)=67H,，把它们看作两个压缩的,BCD,数，进行,BCD,加法。执行指令：,ADD A,，,R5,DA A,高,4,位和低,4,位分别大于,9,，所以“,DA A,”,指令要分别加,6,，对结果修正。,结果为,(A)=23H,，,Cy=1,。,由上可见，,56+67=123,，结果正确,。,5,带借位的减法指令,4,条指令：,SUBB A,，,R,n,；,(A)-(R,n,)-Cy,A,，,n,=0,7,SUBB A,，,direct,；,(A)-(direct)-Cy,A,SUBB A,，,R,i,；,(A)-(R,i,)-Cy,A,，,i,=0,，,1,SUBB A,，,#data,；,(A)-#data-Cy,A,从,A,的内容减去指定变量和进位标志,Cy,的值，结果存在,A,中。,如果位,7,需借位,则,Cy,置,1,，否则,Cy,清,0,；,如果位,3,需借位,则,Ac,置,1,，否则,Ac,清,0,；,如果位,6,借位而位,7,不借位,，或者,位,7,借位而位,6,不借位,，则溢出标志位,OV,置“,1,”,，否则,OV,清“,0,”,。,【,例,3-5,】,(A)=C9H,，,(R2)=54H,，,Cy=1,，执行指令,SUBB A,，,R2,运算式为,结果,：,(A)=74H,，,Cy=0,，,Ac=0,，,OV=1,（位,6,向位,7,借位）。,6,减,1,指令,DEC A,；,(A)-1,A,DEC R,n,；,(R,n,)-1,R,n,，,n,=0,7,DEC direct,；,(direct)-1,direct,DEC R,i,；,(R,i,)-1,(R,i,),，,i,=0,，,1,功能是指定的变量减,1,。若原来为,00H,，减,1,后下溢为,FFH,，不影响标志位（,P,标志除外）。,【,例,3-6,】,(A)=0FH,，,(R7)=19H,，,(30H)=00H,，,(R1)=40H,，,(40H)=0FFH,，执行指令,DEC A,；,(A)-1,A,DEC R7,；,(R7)-1,R7,DEC 30H,；,(30H)-1,30H,DEC R1,；,(R1)-1,(R1),结果,：,(A)=0EH,，,(R7)=18H,，,(30H)=0FFH,，,(40H)=0FEH,，,P=1,，不影响其他标志。,7,乘法指令,MUL AB,；,A,B,BA,积的低字节在累加器,A,中，高字节在,B,中。如果积大于,255,，则,OV,置,1,，否则,OV,清,0,。,Cy,标志总是清,0,。,8,除法指令,DIV AB,；,A/B,A(,商,),，余数,B,商（为整数）存放在,A,中，余数存放在,B,中，且,Cy,和溢出标志位,OV,清“,0,”,。,如果,B,的内容为,0,（即除数为,0,），则存放结果的,A,、,B,中的内容不定，并溢出标志位,OV,置,1,。,【,例,3-7,】,(A)=FBH,，,(B)=12H,，执行指令,DIV AB,结果,：,(A)=0DH,，,(B)=11H,，,Cy=0,，,OV=0,。,3.4.3,逻辑操作类指令,1,累加器,A,清“,0,”,指令,CLRA,累加器,A,清,0,。不影响,Cy,、,Ac,、,OV,等标志位。,2,累加器,A,求反指令,CPL A,将累加器,A,的内容按位逻辑取反，不影响标志位。,52,3,左环移指令,RLA,功能是,A,向左循环移位，位,7,循环移入位,0,，不影响标志位,，,如,图,3-1,所示。,4,带进位左环移指令,RLCA,将累加器,A,的内容和进位标志位,Cy,一起向左环移一位,，,如,图,3-2,所示。,52,图,3-1,左环移,操作,图,3-2,带进位左环移,操作,53,5,右环移指令,RR A,这条指令的功能是,A,的内容向右环移一位不影响其他标志位,，,如图,3-3,所示。,6,带进位右环移指令,RRC A,A,的内容和进位标志,Cy,一起向右环移一位,，,如图,3-4,所示。,53,图,3-3,右环移,操作,图,3-4,带进位右环移,操作,54,7,累加器半字节交换指令,SWAP A,是将累加器,A,的高半字节（,Acc.7,Acc.4,）和低半字节（,Acc.3,Acc.0,）互换。,【,例,3-8,】,(A)=95H,，执行指令,SWAP A,结果为,(A)=59H,。,8,逻辑与指令,ANLA,，,R,n,；,(A),(R,n,),A,，,n,=0,7,ANLA,，,direct,；,(A),(direct),A,ANLA,，,#data,；,(A),#data,A,ANLA,，,R,i,；,(A),(R,i,),A,，,i,=0,1,ANLdirect,，,A,；,(direct),(A),direct,ANLdirect,，,#data,；,(direct),#data,direct,54,55,是在指定的变量之间以位为基础进行“逻辑与”操作，结果存放到目的变量所在的寄存器或存储器中。,【,例,3-9,】,(A)=07H,，,(R0)=0FDH,，执行指令,ANLA,，,R0,运算式为,结果,：,(A)=05H,。,55,56,9,逻辑或指令,ORLA,，,R,n,；,(A),(R,n,),A,，,n,=0,7,ORLA,，,direct,；,(A),(direct),A,ORLA,，,#data,；,(A),#data,A,ORLA,，,R,i,；,(A),(R,i,),A,，,i,=0,，,1,ORLdirect,，,A,；,(direct),(A),direct,ORLdirect,，,#data,；,(direct),#data,direct,是在所指定的变量之间执行位的“逻辑或”操作，结果存到目的变量寄存器或存储器中。,56,57,【,例,3-10,】,(P1)=05H,，,(A)=33H,，执行指令,ORLP1,，,A,运算式为,结果,：,(P1)=35H,。,57,58,10,逻辑异或指令,XRLA,，,R,n,；,(A),(R,n,),A,，,n,=07,XRLA,，,direct,；,(A),(direct),A,XRLA,，,R,i,；,(A),(R,i,),A,，,i,=0,，,1,XRLA,，,#data,；,(A),#data,A,XRLdirect,，,A,；,(direct),(A),direct,XRLdirect,，,#data,；,(direct),#data,direct,功能是在所指定的变量之间执行以,位,的“逻辑异或”操作，结果存到目的变量寄存器或存储器中。,58,59,【,例,3-11,】,(A)=90H,，,(R3)=73H,，执行指令,XRLA,，,R3,运算式为,结果,：,(A)=E3H,。,59,60,3.4.4,控制转移类指令,1,长转移指令,LJMPaddr16,指令执行时，把转移的目的地址，即指令的第二和第三字节分别装入,PC,的高位和低位字节中，无条件地转向,addr16,指定的目的地址,：,64KB,程序存储器地址空间的任何位置。,2,相对转移指令,SJMPrel,无条件转移，,rel,为相对偏移量,，,是一单字节的带符号,8,位二进制补码数，因此程序转移是双向的。,rel,如为正,，,向地址增大的方向转移；,rel,如为负,，向地址减小的方向转移。,60,61,执行时，在,PC,加,2,（本指令为,2B,）之后，把指令的有符号的偏移量,rel,加到,PC,上，并计算出目的地址。,编程,时,，只需写上目的地址标号，相对偏移量由汇编程序自动计算。例如：,LOOP,：,MOV A,，,R6,SJMP LOOP,汇编时，,跳,到,LOOP,处的偏移量由汇编程序自动计算和填入。,3,绝对转移指令,AJMPaddr11,61,62,指令双字节，格式如下：,指令,提供,11,位地址,A10,A0,（即,addr11,），其中,A10,A8,则位于,第,1,字节的高,3,位,，,A7,A0,在,第,2,字节,。,操作码,只占,第,1,字节的低,5,位,。,指令构造转移目的地址：,执行本指令，,PC,加,2,，然后把指令中的,11,位,无符号整数地址,addr11,（,A10,A0,）,送入,PC.10,PC.0,，,PC.15,PC.11,保持不变，形成新的,16,位转移目的地址。,63,需注意，目标地址必须与,AJMP,指令的下一条指令首地址的高,5,位地址码,A15,A11,相同，否则将混乱。所以，是,2KB,范围内的无条件跳转指令。,4,间接跳转指令,JMP A+DPTR,单字节转移指令，,目的地址,由,A,中,8,位无符号数与,DPTR,的,16,位无符号数内容之和来确定。以,DPTR,内容为,基址,，,A,的内容作为,变址,。给,A,赋予不同值，即可实现多分支转移。,64,5,条件转移指令,执行指令时，如,条件满足,，则转移；不满足，则顺序执行下一指令。,转移目的地址,在以下一条指令首地址为中心的,256B,范围内（,-128,+127,）。,JZrel,；如果累加器内容为,0,，则执行转移,JNZrel,；如果累加器内容非,0,，则执行转移,6,比较不相等转移指令,CJNEA,，,direct,，,rel,CJNEA,，,#data,，,rel,CJNE R,n,，,#data,，,rel,CJNE R,i,，,#data,，,rel,65,比较前两个操作数大小，如果值,不相等则转移,，并转向目的地址。,如果第一操作数（无符号整数）小于第二操作数,（无符号整数），则进位标志位,Cy,置,1,，否则,Cy,清,0,。该指令的执行不影响任何一个操作数的内容。,7,减,1,不为,0,转移指令,把减,1,与条件转移两种功能合在一起。,两条：,DJNZR,n,，,rel,；,n,=0,7,DJNZdirect,，,rel,66,用于控制程序循环,。预先装入循环次数，,以减,1,后是否为“,0,”,作为转移条件,，,即实现按次数控制循环。,8,调用子程序指令,（,1,）长调用指令,LCALL addr16,可调用,64KB,范围内程序存储器中的任何一个子程序。执行时，,先把,PC,加,3,获得下一条指令的地址（断点地址），,并压入堆栈（先低位字节，后高位字节），堆栈指针加,2,。,接着,把指令的第二和第三字节（,A15,A8,，,A7,A0,）分别装入,PC,的高位和低位字节中,，然后从,PC,指定的地址开始执行程序。执行后,不影响任何标志位。,67,（,2,）绝对调用指令,ACALL addr11,与,AJMP,指令类似，为,兼容,MCS
