第七节、横隔梁内力计算.ppt

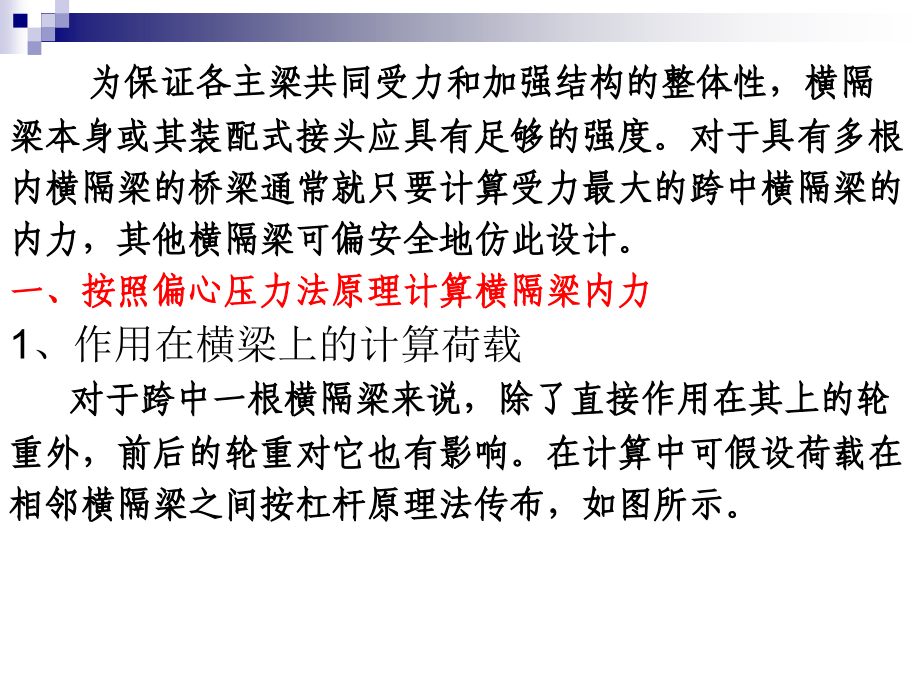

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第七节、横隔梁内力计算,为保证各主梁共同受力和加强结构的整体性，横隔,梁本身或其装配式接头应具有足够的强度。对于具有多根,内横隔梁的桥梁通常就只要计算受力最大的跨中横隔梁的,内力，其他横隔梁可偏安全地仿此设计。,一、按照偏心压力法原理计算横隔梁内力,1,、作用在横梁上的计算荷载,对于跨中一根横隔梁来说，除了直接作用在其上的轮,重外，前后的轮重对它也有影响。在计算中可假设荷载在,相邻横隔梁之间按杠杆原理法传布，,如图所示。,计算时可按布置车辆荷载进行计算,图,5,80a),，或按布置车道荷载进行计算,图,580b),，,取两者中接制者进行结构计算。,2,、横隔梁的内力影响线,将桥梁的中横隔梁近似地视作竖向支承在多根弹性,主梁上的多跨弹性支承连续梁,581,所示。当桥梁在跨,中行单位荷载,F,1,作用时，各主梁所受的荷载将为,R,1,、,R,2,R,3,R,n,这也就是横隔梁的弹性支承反力。因,此，取,r,截向左侧为隔离体，如图,581c),的平衡条件就,可写出横隔梁任意截面,的内力计算公式。,由此，可以直接利用已经求得的,R,i,的横向影响线,来绘制横隔梁上某个截面的内力影响线。,图,582,示出了按偏心压力法计算的横隔梁支承,反力,R,、弯矩,M,和剪力,v,的影响线。鉴于,R,i,影响线呈直线,规律变化，故绘制内力影响线时只需要标出几个控制,点的竖坐标值。对于非直接作用于横隔梁上的荷载，,在计算内力时实际上应考虑间接传力的影响，例如图,582,中,M,3-4,影响线在,3,号梁和,4,号梁之间区段应取虚线,之值。但鉴于计算中主要荷载作用于横隔梁上，为了,简化起见，仍可偏安全地忽略间接传力的影响。,3,、横隔梁内力计算,
