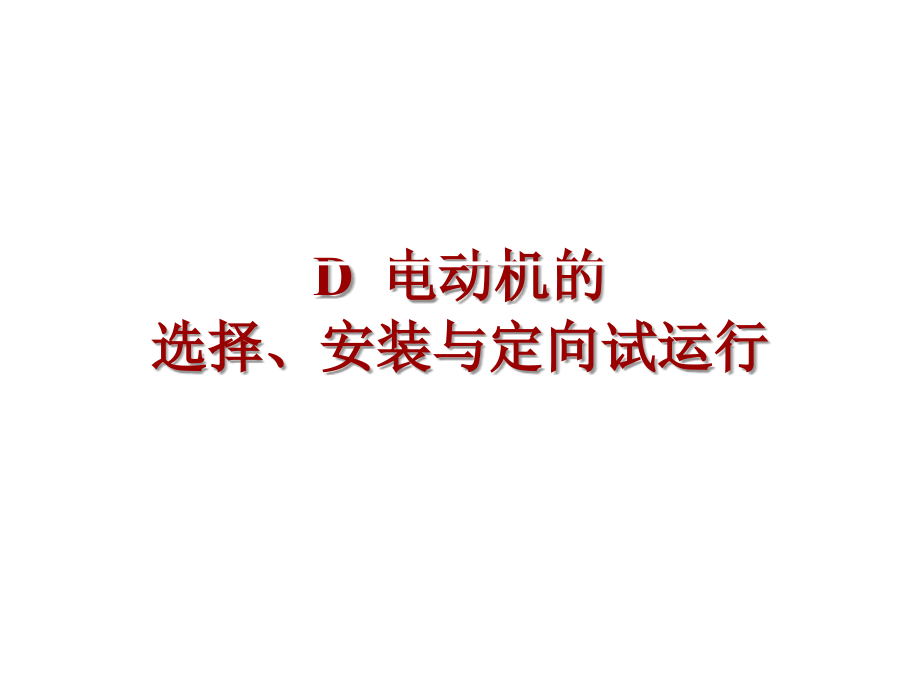

D电动机的选择安装与定向试运行.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,D,电动机的,选择、安装与定向试运行,一、电动机的选择,主要根据电动机的,额定电压、额定转速、结构型式、额定容量、使用环境,来确定,1.,功率,(,容量,),的选择,对于连续运行的电动机，所选功率应,等于或略大于生产机械的功率。,短时工作的电动机,所选功率可等于或略小于生产机械的功率。,(2),在机械特性方面,所选用的电动机应满足被拖动生产机械提出的要求。,一般尽可能选用鼠笼式电动机。只有在需要调速、不能采用鼠笼式电动机的场合才选用绕线式电动机。,3.,结构型式的选择,根据工作环境的条件选择不同的结构型式,4.,电压的选择,根据电动机的类型、功率以及使用地点的电源电压来决定。,Y,系列鼠笼电动机的额定电压只有,380V,一个,等级。大功率电动机才采用,3000V,和,6000V,。,二、电动机的安装与,定向,试运行,（一）、电动机的安装,图,1,电动机在混凝土基础上安装示意图,图,2,电动机在槽轨上安装示意图,电动机在混凝土基础上的安装方式一般有两种，一种是将基座直接安装在基础上，如下图,1,所示；另一种是在基础上先安装槽轨，再将电动机装在槽轨上，如下图,2,所示。后一种安装方式便于更换电动机和进行安装调整。,短距离搬运电动机，当重量在,lOOkg,以下时，可将铁棒穿过电动机上部吊环抬运到基础上，或者将绳子栓在电动机的吊环或底座上，用杠棒来抬运。禁止将绳子套在电动机的胶带轮或转轴上，或者穿过电动机的端盖孔来抬运电动机。重量在,100kg,以上的电动机，应使用起重机或滑轮,(,电葫芦,),来吊装。,为了防止震动，安装时应在电动机与基础之间垫一层硬橡皮板，四角的地脚螺栓都要套上弹簧垫圈。,电动机安装就位后，应使用水平仪对电动机进行纵向和横向校正。如果不平，可在机座下面垫上,0.5,5.Omm,厚的钢片进行校正，如下图所示。禁止用木片、竹片或铝片,(,如剪开的易拉罐铝片,),垫在机座下。否则，在拧紧地脚螺栓时或者在电动机运行过程中，木片、竹片、铝片就会变形或碎裂，影响电动机安装的精度。,电动机的水平较正,（二）、附属电气设备的安装,电动机的操作开关或启动补偿装置应装在便于操作、运行、维护、检修的地点。开关应装在离地面,1.5m,左右的墙上，开关和启动补偿装置的接线应正确，引线应采用符合要求的绝缘导线，且有钢管保护，钢管应伸入木台,10mm,左右，管口应套橡皮圈、木圈，或套一段软塑料管。墙上部分可采用明管配线，地下部分应采用暗管配线。连接电动机一端钢管的管口距地面不得低于,lOOmm,，并尽量靠近电动机接线盒。这部分导线不可在地上拖来拖去，也不可用钉子挂在墙上，以免发生事故。,1,齿轮传动装置的安装,安装时齿轮的轴孔及宽度应与电动机的轴径和轴伸配套，齿轮的模数和齿形等应与被动轮配套。,齿轮传动时，电动机的轴与所拖动机械的轴应保持平行，并且两齿轮啮合的位置应合适，两齿轮间隙应一致。,可用塞尺检查两齿轮的间隙，确定两齿轮轴是否平行。如果间隙均匀，则表明两轴平行。否则，应重新校正。齿轮的啮合程度，可用颜色印迹法来检查。通常，齿轮接触部分不应小于齿宽的,2,3,。,采用齿轮传动方式，一般是将电动机直接装在机械设备所带的专用底座上。此时应注意，不要在齿顶齿的情况下强行推入电动机，以免损坏齿轮。,（三）、传动装置的安装,1,齿轮传动装置的安装,2,胶带传动装置的安装,3,常用弹性联轴器,(,节,),的安装和校正,安装传动装置以前，应将电动机的轴端擦洗干净，并将键槽和键用油石打磨，除去毛刺，然后在轴和键上涂抹润滑油,(,对传动装置的配合内孔和键槽也应作同样处理,),，随后装上传动装置和拧紧止推螺钉。,2,胶带传动装置的安装,两个胶带轮传动面的中心线应成一直线，两轮的轴中心线应平行。,三角胶带必须装成一正一反。否则，无法进行调速。,套装平胶带时，应使胶带正面向外。,（三）、传动装置的安装,1,齿轮传动装置的安装,2,胶带传动装置的安装,3,常用弹性联轴器,(,节,),的安装和校正,图,4,联轴器安装和校正,(1),先将两半爿联轴器分别装在电动机和所拖动机械,(,如水泵,),的轴上。,(2),移动电动机，使两轴的,中心线相对地处于一条直线,上，初步紧固电动机机座的,地脚螺栓。,(3),将钢板尺搁在两半片,联轴器上图,4,，然后,将电动机轴旋转,180,，,再观察两半爿联轴器有无,高低不平现象。若高低不,平，则应予以纠正。最后,，将联轴器和电动机分别,固定，并拧紧地脚螺栓。,（三）、传动装置的安装,1,齿轮传动装置的安装,2,胶带传动装置的安装,3,常用弹性联轴器,(,节,),的安装和校正,（四）、电动机的定向启动,对于不允许逆转的生产机械，应在机械运转之前，确定电动机的旋转方向。确定电动机旋转方向的方法如下：,(1),采用,4,6V,电池和,两个量程在,10V,以下的直,流电压表，按右图接线，,然后按要求方向转动生产,机械。观察两电压表,V1,和,V2,的读数。若,V1,增，,V2,减，则电动机的相序,为零、增、减。当电源,电压的相序确定后，就,可将零、增、减与相应,的电源正相序相连。,确定电动机旋转方向接线图,(2),如果不知道电源相序，可用相序表或电灯感应法来确定。采用电灯感应法时，可按图,6,接线。试验时，取两只规格相同的灯泡和一个电感线圈,(,也可利用电动机或变压器的一相线圈,),，灯泡和电感线圈的阻抗应接近，额定,电压应与电源电压,致。接,入电源后，必有一灯亮一灯,暗。如果,A,灯亮，,c,灯暗，则,表明电源的相序,(,正序,),为亮、,感、暗，此时将电动机的相,序零、增、减与电源相序亮,、感、暗对应相接，则电动,机的旋转方向就是要求的方向。,图,4-6,电灯感应法确定电源相序接线图,（,3),对于绕线式电动机，可按以下方法确定其旋转方向：,使转子开路，接入适当量程的三相交流电压表，在定子绕组中通入额定三相交流电压,(,定子绕组中的电流接近空载电流,),，然后按要求的旋转方向转动生产机械。转子转动时，如果电压表读数下降，则表明定子电源相序正确。为验证接线是否正确，可往相反方向转动生产机械，此时电压表的读数应增大。,检查相序用的感应线圈也可用电容器代替。不过，结果与上述相反,(,逆序,),，试验后若电动机的旋转方向与要求的方向不一致，应调换电源的任意两根相线。,
