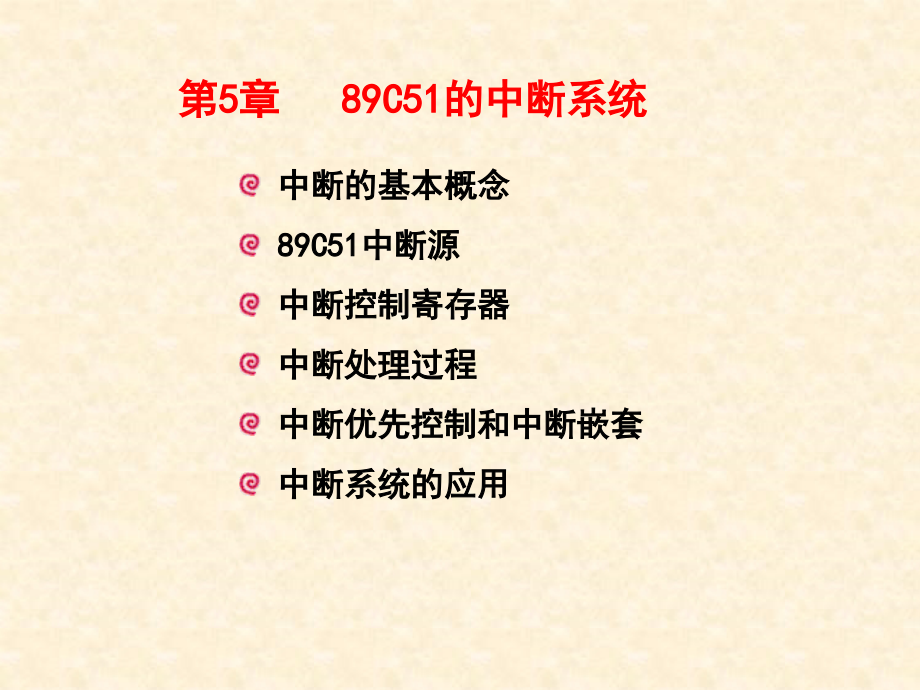

第5章_89C51的中断系统.ppt

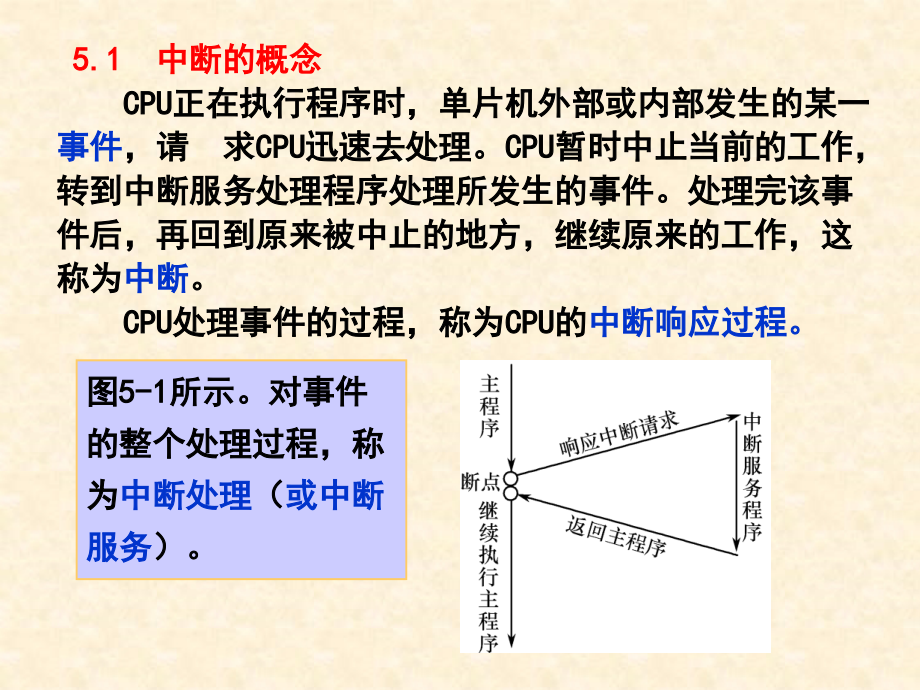

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,中断的基本概念,8,9C51,中断源,中断控制寄存器,中断处理过程,中断优先控制和中断嵌套,中断系统的应用,第5章,89C51,的中断系统,5.1 中断的概念,CPU,正在执行程序时，单片机外部或内部发生的某一,事件,，请 求,CPU,迅速去处理。,CPU,暂时中止当前的工作，转到中断服务处理程序处理所发生的事件。处理完该事件后，再回到原来被中止的地方，继续原来的工作，这称为,中断,。,CPU,处理事件的过程，称为,CPU,的,中断响应过程。,图5-1所示。对事件的整个处理过程，称为,中断处理,（,或中断服务,）。,能够实现中断处理功能的部件称为,中断系统,；产生中断的请求源称为,中断请求源,。,中断源向,CPU,提出的处理请求，称为,中断请求,(或中断申请)。,进入中断保护现场中断处理恢复现场 中断返回,为什么要设置中断？,提高,CPU,工作效率,具有实时处理功能,具有故障处理功能,实现分时操作,中断功能强弱是计算机性能优劣的重要标志,中断源,中断申请,开放中断,保护现场,中断服务,恢复现场,中断返回,中断涉及的几个环节,5.2,89C51,中断系统的结构,有5个中断请求源，两个中断优先级，可两级嵌套。,中断系统结构示意图,如,图,5-2,所示。,图5-,2,P22,表,2-3,P19,图,2-3,INT0,:,外部中断0,，中断请求信号由,P3.2,输入。,INT1,:,外部中断1,，中断请求信号由,P3.3,输入。,T0,:,定时/计数器0溢出中断,，对外部脉冲计数由,P3.4,输入。,T1,:,定时/计数器1溢出中断,，对外部脉冲计数由,P3.5,输入。,串行中断,:包括,串行接收中断,RI,和,串行发送中断,TI,。,中断源是指能发出中断请求，引起中断的装置或事件。,8,9C51,单片机的中断源共有5个，其中2个为外部中断源，3个为内部中断源：,5.3 中断请求源,中断请求：定时和外中断控制寄存器,TCON,;,串行控制寄存器,SCON,;,中断允许控制寄存器,IE,;,中断优先级控制寄存器,IP,。,中断控制寄存器,8,9C51,单片机中涉及中断控制的有,3个方面,4,个特殊功能寄存器,：,INT0,、,INT1,、,T0、T1,中断请求标志放在,TCON,中,串行中断请求标志放在,SCON,中。,中断请求控制寄存器,字节地址为88,H,TCON,D7,D6,D5,D4,D3,D2,D1,D0,位名称,TF1,TF0,IE1,IT1,IE0,IT0,位地址,8,FH,8,EH,8,DH,8,CH,8,BH,8,AH,89,H,88,H,功能,T1,中断请,求标志,T0,中断请求标志,中断请求标志,触发,方式,中断请求标志,触发,方式,TCON,的结构、位名称、位地址和功能如下：,TCON,位功能:,TF1,T1,溢出中断请求标志,T1,计数溢出后，,TF1=1,TF0,T0,溢出中断请求标志,T0,计数溢出后，,TF0=1,TF0/TF1：,定时器溢出中断申请标志位：,=0：定时器未溢出；,=1：定时器溢出申请中断,进中断后,自动清零。,IE1,外中断中断请求标志,当,P3.3,引脚信号有效时，,IE1=1,IE0,外中断中断请求标志,当,P3.2,引脚信号有效时，,IE0=1,IE0/IE1：,外部中断申请标志位：,=0：没有外部中断申请；,=1：有外部中断申请。,CPU,响应中断,IT1,外中断触发方式控制位,IT1=1，,边沿触发方式，即,P3.3,出现,下,跳边,脉冲有效；,IT1=0，,电平触发方式。,IT0,外中断触发方式控制位,其意义和功能与,IT1,相似。,IT0/IT1：,外部中断请求的触发方式选择位：,=0：在,INT0/INT1,端申请中断的信号低电平有效;,=1：在,INT0/INT1,端申请中断的信号负跳变有效.,当,89C51,复位后,，,TCON,被清0，则,CPU,关中断，,所有中断请求被禁止。,脉冲触发方式,串行控制寄存器,SCON,字节地址为98,H,。串行口的,发送中断,和,接收中断,的中断请求标志,TI,和,RI,，,SCON,D7,D6,D5,D4,D3,D2,D1,D0,位名称,TI,RI,位地址,99,H,98,H,功能,串行发送,中断标志,串行接收,中断标志,TI,串行口发送中断请求标志,RI,串行口接收中断请求标志,各标志位的功能：,（1）,TI,发送中断请求标志位。串口每发送完一帧串行数据后，硬件自动置,“,1,”,TI。,必须在中断服务程序中用,软件,对,TI,标志清,“,0,”,。,（2）,RI,接收中断请求标志位。串口接收完一个数据帧，硬件自动置,“,1,”,RI,标志。,必须在中断服务程序中用,软件,对,RI,标志清,“,0,”,。,80,C51,对中断源的开放或关闭由中断允许控制寄存器,IE,控制。,字节地址,A8H,，,可位寻址,IE,的结构、位名称和位地址如下：,5.4 中断控制,5.4.1,中断允许控制寄存器,IE,IE,D7,D6,D5,D4,D3,D2,D1,D0,位名称,EA,ES,ET1,EX1,ET0,EX0,位地址,AFH,ACH,ABH,AAH,A9H,A8H,中断源,CPU,串行口,T1,T0,EA,CPU,中断允许控制位(总开关）,EA=1，CPU,开中；,EA=0，CPU,关中，且屏蔽所有5个中断源。,EX0,外中断,INT0,中断允许控制位,EX0=1，INT0,开中；,EX0=0，INT0,关中。,EX1,外中断,INT1,中断允许控制位,EX1=1，INT1,开中；,EX1=0，INT1,关中。,ET0,定时/计数器,T0,中断允许控制位,ET0=1，T0,开中；,ET0=0，T0,关中。,ET1,定时/计数器,T1,中断允许控制位,ET1=1，T1,开中；,ET1=0，T1,关中。,ES,串行口中断(包括串发、串收)允许控制位,ES=1，,串行口开中；,ES=0，,串行口关中。,说明:,8,9C51,对中断实行,两级,控制，,总控制位是,EA,，,每一中断源还有各自的控制位。,首先,要,EA=1，,其次,还要自身的控制位置,“,1,”,。,例如:,要使,INT0,开中(其余关中)，可执行下列指令：,MOV IE，#1000000lB；,或者：,SETB EA ；,SETB EX0 ；,IE,D7,D6,D5,D4,D3,D2,D1,D0,位名称,EA,ES,ET1,EX1,ET0,EX0,位地址,AFH,ACH,ABH,AAH,A9H,A8H,中断源,CPU,串行口,T1,T0,中断允许控制寄存器,IE,改变,IE,的内容，可由位操作指令来实现，即：,SETB bit；,CLR bit。,例5-1,若允许片内2个定时器/计数器中断，禁止其它中断源的中断请求。编写设置,IE,的相应程序段,（1）用位操作指令来编写如下程序段,：,CLR ES,；禁止串行口中断,CLR EX1 ；,禁止外部中断1中断,CLR EX0；,禁止外部中断0中断,SETB ET0 ；,允许定时器/计数器,T0,中断,SETB ET1 ；,允许定时器/计数器,T1,中断,SETB EA ；CPU,开中断,（2）用字节操作指令来编写,：,MOV IE，#8AH ;,1,000,1,0,1,0B,或者用：,MOV 0A8H，#8AH,；A8H,为,IE,寄存器字节地址,IE,D7,D6,D5,D4,D3,D2,D1,D0,位名称,EA,ES,ET1,EX1,ET0,EX0,位地址,AFH,ACH,ABH,AAH,A9H,A8H,中断源,CPU,串行口,T1,T0,5.4.2,中断优先级控制寄存器,IP,89C51,有5个中断源，划分为2个中断优先级：,高优先级和低优先级,。,8,9C51,中断优先控制的基本原则：,高优先级中断,可以中断,正在响应的低优先级中断，反之则不能。,同优先级中断,不能互相中断,。,同一中断优先级中，若有多个中断源同时请求中断，,CPU,将,先响应,优先权高的中断，,后响应,优先权低的中断。,中断嵌套结构类似于调用子程序嵌套，,不同的是,：,子程序嵌套是在程序中事先按排好的；中断嵌套是,随机,发生的。,子程序嵌套无次序限制，中断嵌套只允许高优先级,“,中断,”,低优先级。,PX0,：INT0,中断优先级控制位。,PX0=1,，,为,高,优先级；,PX0=0,，,为,低,优先级；,PX1,：INT1,中断优先级控制位。控制方法同上。,PT0,：T0,中断优先级控制位。控制方法同上。,PT1,：T1,中断优先级控制位。控制方法同上。,PS,：,串行口中断优先级控制位。控制方法同上。,IP,D7,D6,D5,D4,D3,D2,D1,D0,位名称,PS,PT1,PX1,PT0,PX0,位地址,BCH,BBH,BAH,B9H,B8H,中断源,串行口,T1,INT1,T0,INT0,IP,的结构、位名称和位地址如下：,例如:,若要将,INT1、,串行口设置为高优先级，其余中断源设置为低优先级，可执行下列指令：,MOV IP，#00010100B；,需要指出的是，若置5个中断源全部为高优先级，就等于不分优先级。,IE,D7,D6,D5,D4,D3,D2,D1,D0,位名称,PS,PT1,PX1,PT0,PX0,位地址,BCH,BBH,BAH,B9H,B8H,中断源,串行口,T1,INT1,T0,INT0,中断优先级控制寄存器,IP,由软件可改变各中断源的中断优先级。,89C51,的中断系统,有,两个,不可寻址的,“,优先级激活触发器,”,:,一个,用来指示某高优先级的中断正在执行，所有后来的中断均被阻止。,另一个,用来指示某低优先级的中断正在执行，所有同级中断都被阻止，但不阻断高优先级的中断请求。,在同时收到,几个同一优先级的中断请求,时，,优先响应哪一个中断，取决于,内部的查询顺序,。,查询顺序,如,表,5-1,：,表,5-1,中断查询次序,中断源 中断级别,外部中断0最高,T0,溢出中断,外部中断1,T1,溢出中断,串行口中断最低,5.5 响应中断请求的条件,一个中断请求被响应，需满足以下必要条件：,（1）,IE,寄存器中的中断总允许位,EA=1,。,（2）,该中断源发出中断请求，即该中断源对应的,中,断请求标志为,“,1,”,。,（3）该中断源的,中断允许位=1,，即该中断没有被屏蔽。,（4）无同级或更高级中断正在被服务。,中断响应的主要过程：,首先由硬件自动生成一条长调用指令:,LCALL addr16,接着就由,CPU,执行该指令,将,PC,的内容压入堆栈以保护断点,，再将,中断入口地址装入,PC,。,各中断源服务程序的,入口地址固定,，如,表,5-2,所示：,(P22,表,2-3),表,5-2,中断查询次序,中断源 入口地址,外部中断0 0003,H,定时器/计数器,T0 000BH,外部中断1 0013,H,定时器/计数器,T1001BH,串行口中断0023,H,中断响应是有条件的，遇到,下列三种情况,之一时，中断响应被封锁：,（1）,CPU,正在处理同级的或更高优先级的中断,。,（2）,所查询的机器周期,不是所当前正在执行指令的最后一个机器周期,。只有在当前指令执行完毕后，才能进行中断响应。,（3）,正在执行的指令是,RETI,或是,访问,IE,或,IP,的指令。,需要再去执行完一条指令，才能响应新的中断请求。,如果存在上述三种情况之一，,CPU,将丢弃中断查询结果，不能对中断进行响应。,中断处理过程,中断处理过程大致可分为四步：,中断请求、中断响应、中断服务、中断返回,中断请求,中断源发出中断请求信号，相应的中断请求标志位,(在中断控制寄存器,TCON、SCON,中),置,“,1,”,。,中断响应,CPU,查询（检测）到某中断标志为,“,1,”,，在满足中断响应条件下，响应中断。,中断响应条件,：,该中断已经,“,开中,”,；,CPU,此时没有响应同级或更高级的中断；,当前正处于所执行指令的最后一个机器周期；,正在执行的指令不是,RETI,或者是访向,IE、IP,的指令,否则必须再另外执行一条指令后才能响应。,中断响应操作,CPU,响应中断后,进行下列操作：,保护断点地址；,撤除该中断源的中断请求标志；,关闭同级中断；,将相应中断的入口地址送入,PC；,80C51,五个中断入口地址,：,INT0：0003H；,T0：000BH；,INT1：0013H；,T1：001BH；,串行口：0023,H,执行中断服务程序,中断服务程序应包含以下几部分：,保护现场,执行中断服务程序主体，完成相应操作,恢复现场,保护现场：,在中断服务程序中，通常会涉及到一些特殊功能寄存器，如,Acc,、,PSW,和,DPTR,等，而这些特殊功能寄存器中断前的数据在中断返回后还要用到，若在中断服务程序中被改变，返回主程序后将会出错。因此，要求把这些特殊功能寄存器中断前的数据保存起来，待中断返回时恢复。,中断返回,在中断服务程序最后，必须安排一条中断返回指令,RETI，,当,CPU,执行,RETI,指令后，自动完成下列操作：,恢复断点地址。,开放同级中断，以便允许同级中断源请求中断。,恢复断点地址:,将原来压入堆栈中的,PC,断点地址从堆栈中弹出，送回,PC。,这样,CPU,就返回到原断点处，继续执行被中断的原程序。,初学者容易模糊的是,，中断返回，返回哪里?答案是：从什么地方来，回什么地方去。不是返回到相应中断的入口地址，而是返回到中断断点地址。,5,中断请求的撤除,中断源发出中断请求，相应中断请求标志置,“,1,”,。,CPU,响应中断后，,必须,清除中断请求,“,1,”,标志。否则中断响应返回后，将再次进入该中断，引起死循环出错。,对定时/计数器,T0、T1,中断，外中断,INT0,、,INT1，,若采用,边沿触发,方式，,CPU,响应中断时就用,硬件自动清除,了相应的中断请求标志,TF0、TF1。,对外中断,INT0,、,INT1，,若采用,电平触发方式，需要采取,软硬结合的方法,消除后果。,对串行口中断，用户应在串行中断服务程序中用,软件清除,TI,或,RI。,例：,硬件电路如图所示。当外部设备有中断请求时，中断请求信号经反相，加到锁存器,CP,端，作为,CP,脉冲。由于,D,端接地为0，,Q,端输出低点平，触发,INT0,生中断。,当,CPU,响应中断后，应在该中断服务程序中按排两条指令,：,CLR P1.0,SETB P1.0,从而撤消引起重复中断的,INT0,低电平信号。,因此一般来说,，对外中断,INT0、INTl，,应尽量采用边沿触发方式，以简化硬件电路和软件程序。,5.6 外部中断的响应时间,外部中断的,最短,的响应时间为3个机器周期:,（1）中断请求标志位查询占,1个机器周期,。,（2）子程序调用指令,LCALL,转到相应的中断服务程序入口，需,2个机器周期,。,外部中断响应的,最长,的响应时间为8个机器周期,：,（1）,发生在,CPU,进行中断标志查询时，,刚好是开始执行,RETI,或是访问,IE,或,IP,的指令，则需把当前指令执行完再继续执行一条指令后，才能响应中断，当前指令执行完,最长需2个机器周期,。,（,2,）,接着再执行一条指令，按最长指令（乘法指令,MUL,和除法指令,DIV）,来算，也只有,4个机器周期,。,（,3,）,加上,硬件子程序调用,指令,LCALL,的执行，需要,2个机器周期,。,所以，外部中断响应最长时间为8个机器周期。,如果已在处理同级或更高级中断，响应时间无法计算。,在一个单一中断的系统里，,MCS-51,单片机对外部中断请求的响应的时间总是在,38个机器周期,之间。,5.7 外部中断的触发方式选择,(,中断返回,),两种触发方式,：,电平触发,方式和,负,跳沿触发,方式。,5.7.1 电平触发方式,CPU,在每个机器周期采样到的外部中断输入线的电平。,在中断服务程序返回之前，外部中断请求输入必须无效（即变为高电平），,否则,CPU,返回主程序后会再次响应中断。,适于外中断以低电平输入且中断服务程序能清除外部中断请求（即外部中断输入电平又变为高电平）的情况。,5.7.2 边沿触发方式,（负跳变）,连续两次采样，一个机器周期采样到外部中断输入为高，下一个机器周期采样为低，则置,“,1,”,中断请求标志，直到,CPU,响应此中断时，该标志才清0。这样不会丢失中断，但,输入的负脉冲宽度至少保持1个机器周期,。,5.8 中断请求的撤消,1,定时器/计数器中断请求,的撤消,中断请求被响应后。硬件会,自动清,TF0,或,TF1,。,2,外部中断请求,的撤消,（1）,跳沿,方式外部中断请求的撤消是,自动撤消,的。,（2）,电平,方式外部中断请求的撤消,:,除了标志位清,“,0,”,之外，还,需在中断响应后把中断请求信号引脚从低电平强制改变为高电平,，如,图,5-8,所示。,只要,P1.0,端输出一个负脉冲就可以使,D,触发器置,“,1,”,，从而撤消了低电平的中断请求信号。,所需的负脉冲可增加如下两条指令得到：,ORL P1，#01H ；P1.0,为,“,1,”,ANL P1，#0FEH；P1.0,为,“,0,”,ORL P1,，#01H；P1.0,为,“,1,”,电平方式的外部中断请求信号的完全撤消，是通过软硬件相结合,的方法来实现的。,3串行口中断请求的撤消,响应串行口的中断后，,CPU,无法知道是接收中断还是发送中断，,还需测试这两个中断标志位的状态，,以判定是接收操作还是发送操作，然后才能清除。所以,串行口中断请求的撤消,只能用软件清除,CLR TI ；,清,TI,标志位,CLR RI ；,清,RI,标志位,5.9 中断服务程序的设计,1.,中断服务程序设计的任务,基本任务：,（1）设置中断允许控制寄存器,IE。,（2）设置中断优先级寄存器,IP。,（3）对外中断源，是采用电平触发还是跳沿触发。,（4）编写中断服务程序，处理中断请求,。,前,2,条一般放在主程序的初始化程序段中。,例5-3,假设允许外部中断0中断，并设定它为高级中断，其它中断源为低级中断，采用跳沿触发方式。,在主程序中编写如下程序段：,SETB EA ；CPU,开中断,SETB EX0；,允许外中断0产生中断,SETB PX0；,外中断0为高级中断,SETB IT0 ；,外中断0为跳沿触发方式,2,采用中断时的主程序结构,常用的,主程序结构,如下：,ORG 0000H,LJMP MAIN,ORG,中断入口地址,LJMP INT,ORG XXXXH,MAIN：,主 程 序,INT：,中断服务程序,3,中断服务程序的流程,如,图,5-9,所示。,图,5-9,补充：中断系统的应用,中断初始化,设置堆栈指针,SP,定义中断优先级,定义外中断触发方式,开放中断,安排好等待中断或中断发生前主程序应完成的操作内容。,中断服务主程序,中断服务子程序内容要求：,在中断服务入口地址设置一条跳转指令，转移到中断服务程序的实际入口处。,根据需要保护现场。,中断源请求中断服务要求的操作。,恢复现场。与保护现场相对应，注意先进后出、后进先出操作原则。,中断返回，最后一条指令必须是,RETI。,中断初始化,设置堆栈指针,SP,因中断涉及保护断点,PC,地址和保护现场数据，且均要用堆栈实现保护，因此要设置适宜的,堆栈深度,。,深度要求不高且工作寄存器组13不用时，可维持复位时状态：,SP=07H，,深度为24,B(20H2FH,为位寻址区)。,要求有一定深度时，可设置,SP=60H,或50,H，,深度分别为32,B,和48,B。,定义中断优先级,根据中断源的轻重缓急，划分高优先级和低优先级。用,MOV IP，#XXH,或,SETB XX,指令设置。,定义外中断触发方式,一般情况，定义边沿触发方式为宜。若外中断信号无法适用边沿触发方式，必须采用电平触发方式时，应在硬件电路上和中断服务程序中采取撤除中断请求信号的措施。,开放中断,注意开放中断必须同时开放二级控制，即同时置位,EA,和需要开放中断的中断允许控制位。可用,MOV IE，#XXH,指令设置，也可用,SETB EA,和,SETB XX,位操作指令设置。,安排好等待中断或中断发生前主程序应完成的操作内容。,中断服务主程序,中断服务子程序内容要求：,在中断服务入口地址设置一条跳转指令，转移到中断服务程序的实际入口处。,由于80,C51,相邻两个中断入口地址间只有8,B,的空间,，8,B,只能容纳一个有38条指令的极短程序，一般情况中断服务程序均大大超出8,B,长度。因此，必须跳转到其他合适的地址空间。跳转指令可用,SJMP、AJMP,或,LJMP,指令，,SJMP、AJMP,均受跳转范围影响，,建议用,LJMP,指令,，则可将真正的中断服务程序不受限制地安排在64,KB,任何地方。,根据需要保护现场,。,保护现场,不是,中断服务程序的必需部分。,通常是保护,Acc、PSW,和,DPTR,等特殊功能寄存器中的内容。若中断服务程序中不涉及,Acc、PSW,DPTR，,则不需保护，也不需恢复。例如：累加器,A,是最常用的特殊功能寄存器，主程序中不可能不用到,A。,而发生中断又是随机的，可能正好发生在对,A,进行操作、,A,中的数据还有用时进入中断，而在中断服务程序中又涉及到,A，,改变了,A,中的内容，则在进入中断服务程序对,A,操作前应对原,A,中数据进行保护，以便中断返回后恢复,A,中原来数据,需要指出的是,，保护现场数据越少越好，数据保护越多，堆栈负担越重，堆栈深度设置应越深。,中断源请求中断服务要求的操作,。,若是外中断电平触发方式，应有,中断信号撤除,操作。若是串行收发中断，应有对,RI、TI,清0指令。,恢复现场,。与保护现场相对应，注意先进后出、后进先出操作原则。,(6),中断返回,，最后一条指令必须是,RETI。,例：,通过外部中断1,在中断服务中将,B,寄存器里的内容左环移一位。已知:(,B)=01h,要求采用,边沿触发,低优先级,。,此例的实际意义：在,INT1,引脚接一个,按钮开关,到地，每按一下按钮就申请一次中断，中断服务则是：,依次点亮八盏灯中的一盏。,P1.0,P1.7,INT1,300,中断系统应用举例,ORG 0000H,LJMP,MAIN,ORG 0013H ;,中断矢量,LJMP,INT,ORG 0100H,MAIN,：SETB EA ;,开总中断允许,“,开关,”,SETB EX1 ;,开分中断允许,“,开关,”,CLR PX1 ;0,优先级（也可不要此句）,SETB IT1 ;,边沿触发,MOV B,#01H;,给,B,寄存器赋初值,HERE,：SJMP,HERE,;,原地等待中断申请,ORG 0200H,INT,：MOV A，B ;,自,B,寄存器中,取数,RL A ;,左环移一次,MOV B，A ;,存回,B,备下次取用,MOV P1，A ;,输出到,P1,口,RETI ;,中断返回,中断服 务程序,【例】,出租车计价器计程方法是车轮每运转一圈产生一个负脉冲，从外中断,INT0（P3.2）,引脚输入，行驶里程为轮胎周长,运转圈数，设轮胎周长为2,m，,试实时计算出租车行驶里程（单位米），数据存32,H、31H、30H。,中断系统应用举例,解：编程如下：,ORG0000H,;,复位地址,LJMP STAT,;,转初始化,ORG 0003H,;,中断入口地址,LJMP INT,;,转中断服务程序,ORG 0100H,;,初始化程序首地址,STAT:MOV SP,#60H,;,置堆栈指针,SETB IT0,;,置边沿触发方式,MOV IP,#01H,;,置高优先级,MOV IE,#81H,;,开中,MOV 30H,#0,;,里程计数器清0,MOV 31H,#0,;,MOV 32H,#0,;,LJMP MAIN,;,转主程序,并等待中断,ORG 0200H;,中断服务子程序首地址,INT:PUSH Acc;,保护现场,PUSH PSW;,MOV A,30H;,读低8位计数器,ADD A,#2;,低8位计数器加2,m,MOV 30H,A;,回存,CLR A;,ADDC A,31H;,中8位计数器加进位,MOV 31H,A;,回存,CLR A;,ADDC A,32H;,高8位计数器加进位,MOV 32H,A;,回存,POP PSW;,恢复现场,POP,Acc;,RETI;,中断返回,MAIN,主程序可以处理循环显示等任务。,5.10 多外部中断源系统设计（扩展）,两个外部中断请求源往往,不够用,。需对外部中断源进行扩充。本节,介绍一种扩充外部中断源的方法,。,如,图,5-10,所示，若系统中有,5,个外部中断请求源,IR0,IR4,，它们均为高电平请求有效，这时可按中断请求的轻重缓急进行排队，把其中,最高级别的中断请求源,IR0,直接接到,89C51,的一个外部中断请求源,IR0,输入端，其余的,4,个中断请求源,IR1,IR4,按图,5-10,的办法通过各自的,OC,门（集电极开路门）连到,89C51,的另一个外中断源输入端，同时还连到,P1,口的,P1.0,P1.3,脚，供,89C51,查询。,各外部中断请求源的中断请求由外设的硬件电路产生。采用如图,5-10,所示的电路，,5,个外部中断源的中断优先权由高到低的顺序,依次为,IR0,，,IR1,，,，,IR4,。,图,5-10,假设图,5-10,中的,4,个外设中有一个外设提出为高电平有效的中断请求信号，则中断请求通过,4,个集电极开路,OC,门的输出公共点，即引脚的电平就会变低。,究竟是哪个外设提出的中断请求？,还要通过程序,查询,P1.0,P1.3,引脚上的逻辑电平,来确定。,【例】现有5个外中断源,EX1、EX20、EX21、EX22,和,EX23，,高电平时表示请求中断，要求执行相应中断服务程序，试编制程序。,解：,ORG0000H,;,复位地址,LJMP,MAIN,;,转主程序,ORG0003H,;,中断入口地址,LJMP,PINT0,;,转中断服务程序,ORG0013H,;,中断入口地址,LJMP,PINT1,;,转中断服务程序,ORG0100H,;,主程序首地址,MAIN:MOVSP,#60H,;,置堆栈指针,ORLTCON,#05H,;,置,INT0、INT1,为边沿触发方式,SETBPX0,;,置为高优先级,MOVIE,#0FFH,;,全部开中,;主程序内容,ORG 1000H,;,中断服务程序首地址,PINT0:PUSHAcc,;,中断,保护现场,LCALL WORK1,;,调用,EX1,服务子程序,POPAcc,;,恢复现场,RETI,;,中断返回,ORG 2000H,;,中断服务程序首地址,PINT1:CLR EA,;CPU,禁中,PUSH Acc,;,中断保护现场,PUSH DPH,;,PUSH DPL,;,SETB EA,;CPU,开中,JB P1.0,LWK20,;P1.0=1,EX20,请求中断,JB P1.1,LWK21,;P1.1=1,EX21,请求中断,JB P1.2,LWK22,;P1.2=1,EX22,请求中断,LCALL WORK23,;P1.3=1,调用,EX23,服务子程序,LRET:CLR EA,;CPU,禁中,POP DPL,;,恢复现场,POP DPH,;,POP Acc,;,SETB EA,;CPU,开中,RETI,;,中断返回,LWK20,:LCALL WORK20,;P1.0=1,调用,EX20,服务子程序,SJMP LRET,;,转中断返回,LWK21,:LCALL WORK21,;P1.1=1,调用,EX21,服务子程序,SJMP LRET,;,转中断返回,LWK22,:LCALL WORK22,;P1.2=1,调用,EX22,服务子程序,SJMP LRET,;,转中断返回,OVER!,
