仿真软件PROTUES介绍.ppt

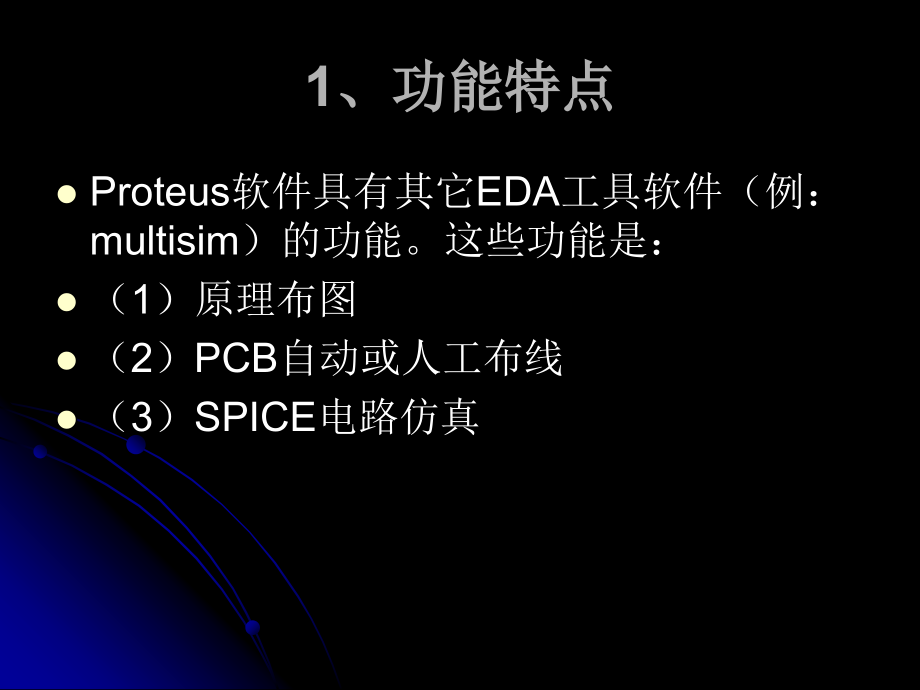

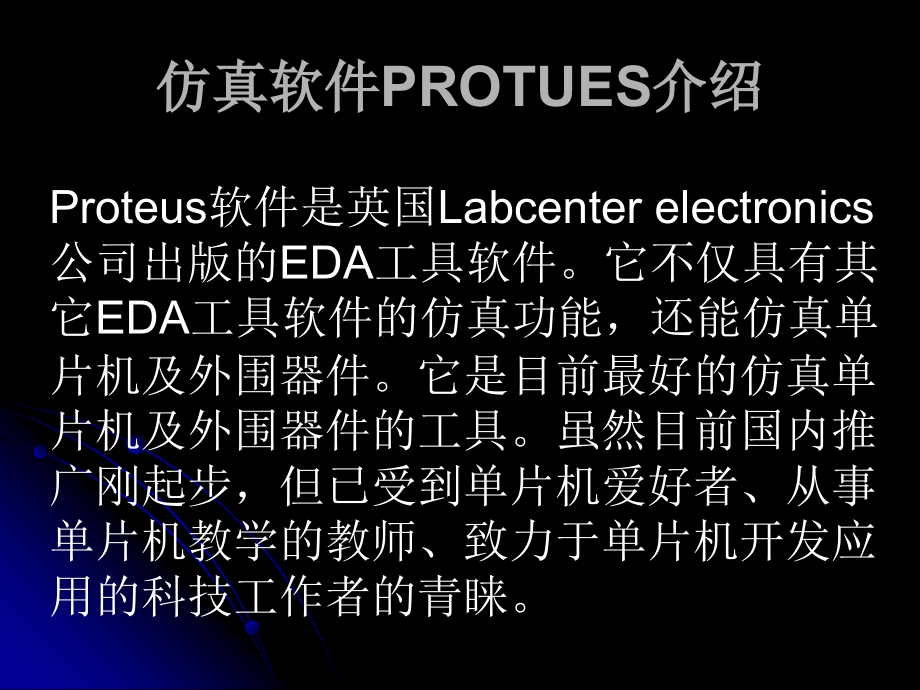

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,仿真软件,PROTUES,介绍,Proteus,软件是英国,Labcenter,electronics,公司出版的,EDA,工具软件。它不仅具有其它,EDA,工具软件的仿真功能，还能仿真单片机及外围器件。它是目前最好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。,1,、功能特点,Proteus,软件具有其它,EDA,工具软件（例：,multisim,）的功能。这些功能是：,（,1,）原理布图,（,2,）,PCB,自动或人工布线,（,3,）,SPICE,电路仿真,革命性的特点,（,1,）互动的电路仿真,用户甚至可以实时采用诸如,LED/LCD,、键盘、,RS232,终端等动态外设模型来对设计进行交互仿真。,（,2,）仿真处理器及其外围电路,可以仿真,51,系列、,AVR,、,PIC,等常用主流单片机。还可以直接在基于原理图的虚拟原型,上编程，再配合显示及输出，能看到运行后输入输出的效果。配合系统配置的虚拟逻辑分析仪、示波器等，,Proteus,建立了完备的电子设计开发环境。,2,、功能模块,（,1,）,个易用而又功能强大的,ISIS,原理布图工具；,（,2,）,PROSPICE,混合模型,SPICE,仿真,;,（,3,）,ARESPCB,设计,.,3,、,PROTEUS,所提供的资源,（,1,）,Proteus,可提供的仿真元器件资源：仿真数字和模拟、交流和直流等数千种元器件，有,30,多个元件库。,（,2,）,Proteus,可提供的仿真仪表资源：示波器、逻辑分析仪、虚拟终端、,SPI,调试器、,I2C,调试器、信号发生器、模式发生器、交直流电压表、交直流电流表。理论上同一种仪器可以在一个电路中随意的调用。,（,3,）除了现实存在的仪器外，,Proteus,还提供了一个图形显示功能，可以将线路上变化的信号，以图形的方式实时地显示出来，其作用与示波器相似，但功能更多。这些虚拟仪器仪表具有理想的参数指标，例如极高的输入阻抗、极低的输出阻抗。这些都尽可能减少了仪器对测量结果的影响。（,4,）,Proteus,可提供的调试手段,Proteus,提供了比较丰富的测试信号用于电路的测试。这些测试信号包括模拟信号和数字信号。,4,、用,PROTEUS,实现软件仿真,1,）支持多种主流单片机系统的仿真,支持当前的主流单片机，如,51,系列、,AVR,系列、,PIC12,系列、,PIC16,系列、,PIC18,系列、,Z80,系列、,HC11,系列、,68000,系列等。,2,）提供软件调试功能,3,）提供丰富的外围接口器件及其仿真,RAM,，,ROM,，键盘，马达，,LED,，,LCD,，,AD/DA,，部分,SPI,器件，部分,IIC,器件。这样很接近实际。在训练学生时，可以选择不同的方案，这样更利于培养学生。,4,）提供丰富的虚拟仪器,利用虚拟仪器在仿真过程中可以测量外围电路的特性，培养学生实际硬件的调试能力。,5,）具有强大的原理图绘制功能,（,2,）用,proteus,单独仿真,在,PROTUES,绘制好原理图后，调入已编译好的目标代码文件：*,.HEX,，可以在,PROTEUS,的原理图中看到模拟的实物运行状态和过程。,5,、,PROTEUS,在“单片机原理与应用技术”中的作用,（,1,）,PROTEUS,是单片机课堂教学的先进助手。,PROTEUS,不仅可将许多单片机实例功能形象化，也可将许多单片机实例运行过程形象化。前者可在相当程度上得到实物演示实验的效果，后者则是实物演示实验难以达到的效果。,（,2,）,PROTEUS,是单片机实验教学的虚拟平台,它的元器件、连接线路等却和传统的单片机实验硬件高度对应。这在相当程度上替代了传统的单片机实验教学的功能，例：元器件选择、电路连接、电路检测、电路修改、软件调试、运行结果等。,（,3,）,PROTEUS,是单片机课程设计、毕业设计的创作园地。,课程设计、毕业设计是学生走向就业的重要实践环节。由于,PROTEUS,提供了实验室无法相比的大量的元器件库，提供了修改电路设计的灵活性、提供了实验室在数量、质量上难以相比的虚拟仪器、仪表，因而也提供了培养学生实践精神、创造精神的平台,（,4,）,PROTEUS,是单片机开发应用的工程开发环境。,随着科技的发展，“计算机仿真技术”已成为许多设计部门重要的前期设计手段。它具有设计灵活，结果、过程的统一的特点。可使设计时间大为缩短、耗资大为减少，也可降低工程制造的风险。相信在单片机开发应用中,PROTEUS,也能茯得愈来愈广泛的应用。,
