第三组操动机构简要汇总.ppt

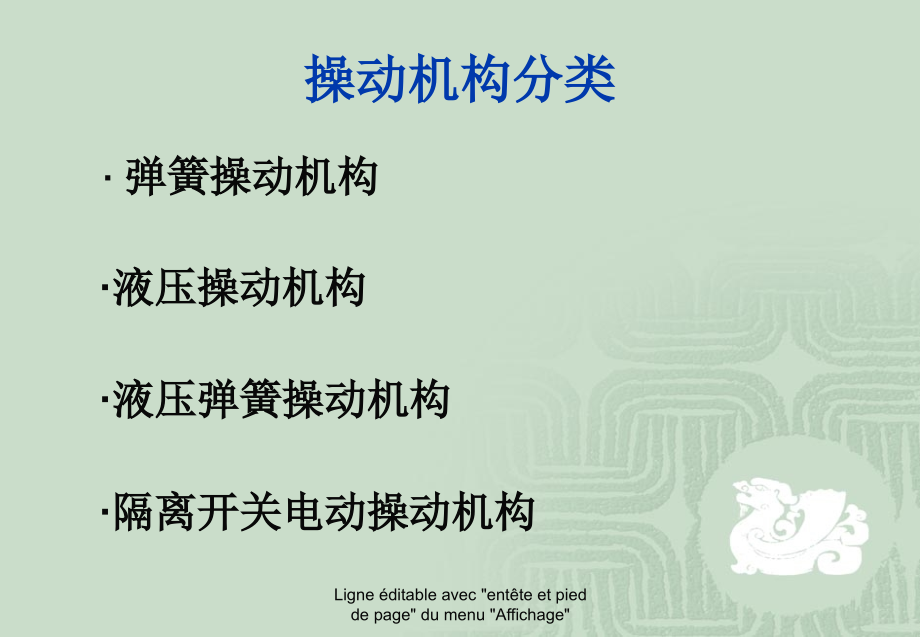

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Ligne ditable avec entte et pied de page du menu Affichage,*,操 动 机 构 介 绍,组员：李祎 武星 席路强 张创明,胡友 徐超 谢凯龙 刘健,Ligne ditable avec entte et pied de page du menu Affichage,操动机构分类,弹簧操动机构,液压操动机构,液压弹簧操动机构,隔离开关,电动操动机构,Ligne ditable avec entte et pied de page du menu Affichage,弹簧操动机构常见的,类型,及,性能,1、,CT,19弹簧操动机构,2、3AV3弹簧操动机构,3、CD17型弹簧操动机构,4、,HESE,快速弹簧操动机构（接地开关）,Ligne ditable avec entte et pied de page du menu Affichage,CT19性能及参数,CT19弹簧操动机构,是专为配真空断路器而设计的，它与ZN28-10真空断路器和ZN28A悬挂式真空断路器匹配可供工矿企业、发电厂及变电站作电气设施的保护和控制,作,用。,机构合闸弹簧的储能方式有,电动机储能,和,手力储能,两种，合闸操作有,合闸电磁铁,和,手按扭操作,两种，分闸操作有,分闸电磁铁,和,手按扭操作,两种，机械寿命可达10000次。,储能电机额定电压有直流110V、220V，当电机电压为交流电时，增加整流装置。25kA、31.5kA的电机功率为70W，40kA、50kA电机功率为120W。,Ligne ditable avec entte et pied de page du menu Affichage,CT19系列弹簧操动机构的主要参数,Ligne ditable avec entte et pied de page du menu Affichage,CT19系列弹簧操动机构,CT19N CT19W,CT19 CT19B,Ligne ditable avec entte et pied de page du menu Affichage,CT19系列的运用途径,CT19及CT19B(A)型弹簧操动机构系户内型具有电动和人力储能型弹簧操动机构，结构合理，布局紧凑，性能优良，调试方便，可分为两种类型：CT19型机构可供操作,各类手车式开关柜中的ZN28-12系列高压真空断路器及合闸功与之相当的其它型号真空断路器使用；,CT19B(A)型机构可供操作,各类固定式开关柜GG1A-12中的ZN28系列真空断路器及合闸功与之相当的其它型号真空断路器之用。,Ligne ditable avec entte et pied de page du menu Affichage,CD17弹簧操动机构主要参数,Ligne ditable avec entte et pied de page du menu Affichage,CD17系列弹簧操动机构,CD17,、,CD17A,系列,适配于,ZN28,断路器,Ligne ditable avec entte et pied de page du menu Affichage,CD17型弹簧操动机构,可拱操作ZN28系列高压空断路器及合闸与之相当的其它断路器之用。,其中CT17A型弹簧操动机构是XGN2-10Z和GG1A高压开关的配套产品；CT17B弹簧操动机构在CT17A型弹簧操动机构的基础上加经改进完善，使其小型化，体积（宽度）缩小，且机构稳定性强。,CD17适用范围,Ligne ditable avec entte et pied de page du menu Affichage,液压操动机构常见的,类型,及,性能,1、LW6B-126型液压机构2、CY3II液压操动机构 3、CY5型 液压操动机构,Ligne ditable avec entte et pied de page du menu Affichage,LW6B-126型液压机构,集成阀系统实物图,该液压机构的阀系统，采用集成块式的管状二级阀结构，既保持了动作快、低噪音等特点，又减少了液压机构的外部渗漏。,Ligne ditable avec entte et pied de page du menu Affichage,液压机构的结构,LW6B-126,型断路器的液压操动方式为分相操作，三相分别配有相同的液压机构，组成元件如图,Ligne ditable avec entte et pied de page du menu Affichage,液压机构的工作原理,1,、贮压过程：,Ligne ditable avec entte et pied de page du menu Affichage,2,、合闸操作：,Ligne ditable avec entte et pied de page du menu Affichage,3,、分闸操作：,Ligne ditable avec entte et pied de page du menu Affichage,AHMA-8型液压弹簧操动机构简介,1.结构特征与工作原理,AHMA-8型液压弹簧操动机构,综合了液压操动机构和弹簧储能的优点，能量的储存靠一个碟形弹簧组来完成，它提供很高的长期稳定性、可靠性以及抗温度变化的能力。机构的操作和能量的输出基于成熟的液压技术,。,Ligne ditable avec entte et pied de page du menu Affichage,AHMA-8型液压弹簧操动机构简介,2.主要用途及特点,AHMA-8型液压弹簧操动机构是碟簧储能的液压机构，目前主要用于ZF15-550断路器上。该机构具有下列特点：1)采用模块设计，结构紧凑；2)大量采用通用零部件，易于采购；3)在机构内部具有多级油缓冲，操作平稳，无反跳，对地基的冲击力低；4)无外部管路，减少漏油环节；5)无氮气储能器，系统油压不受环境温度的影响，性能可靠；6)所需液压油的体积很少；7)分、合闸速度可调；8)液压系统的状态和性能随时得到监控；9)运动部件置于油中，磨损量极低，免维护；10)损耗小，传动效率高；11)最多可完成CO-CO操作循环；12)噪音低。.,Ligne ditable avec entte et pied de page du menu Affichage,AHMA-8型液压弹簧操动机构简介,技术参数,Ligne ditable avec entte et pied de page du menu Affichage,CJ6隔离开关,电动操动机构,结构及工作原理,CJ6型电动机机构系电动机驱动，通过一套机械减速装置将力矩传递给机构主轴，安装时借助于钢管连接使隔离开关主闸刀或接地刀分合闸。,电动机机构由电动机、机械减速传动系统、电气控制系统及箱壳组成。,电动机为三相交流异步电动机，机械减速传动系统包括齿轮、蜗杆、蜗轮及输出转轴。蜗杆端部为方轴、可装手动摇柄进行手动操作。,Ligne ditable avec entte et pied de page du menu Affichage,电气控制部分包括电源转换开关、控制按钮（分、合、停各一个）、交流接触器、行程开关、热继电器及辅助开关等。,箱壳由钢板制成，起支撑及保护作用，为便于安装及检修，在正面和侧面各有一门。,通过电气控制系统控制电动机，电动机通过两对齿轮传递给蜗杆-蜗轮，带动输出主轴。减速系统为三次减速，,第,一二次为齿轮减速，第三次是蜗杆蜗轮减速。齿轮减速使用规格不同的齿轮可组成两种传动比,，,故使总的传动比也有两种，第一种使电动机机构分闸或合闸一次动作时间为7.5秒。第二中使电动机机构分闸或合闸一次动作时间为3秒。,Ligne ditable avec entte et pied de page du menu Affichage,CJ6型电动机机构技术数据,Ligne ditable avec entte et pied de page du menu Affichage,CJ6型电动机,操动机构图片,Ligne ditable avec entte et pied de page du menu Affichage,CJ6型电动机机构,使用范围,CJ系列电动操作机构，属户外产品，供操作高压隔离开关之用，可进行远方控制，也可就地用电动控制或用摇把进行人才操作。,Ligne ditable avec entte et pied de page du menu Affichage,上述是我们组讨论的内容,谢谢！,Ligne ditable avec entte et pied de page du menu Affichage,
