钳工技能要求.ppt

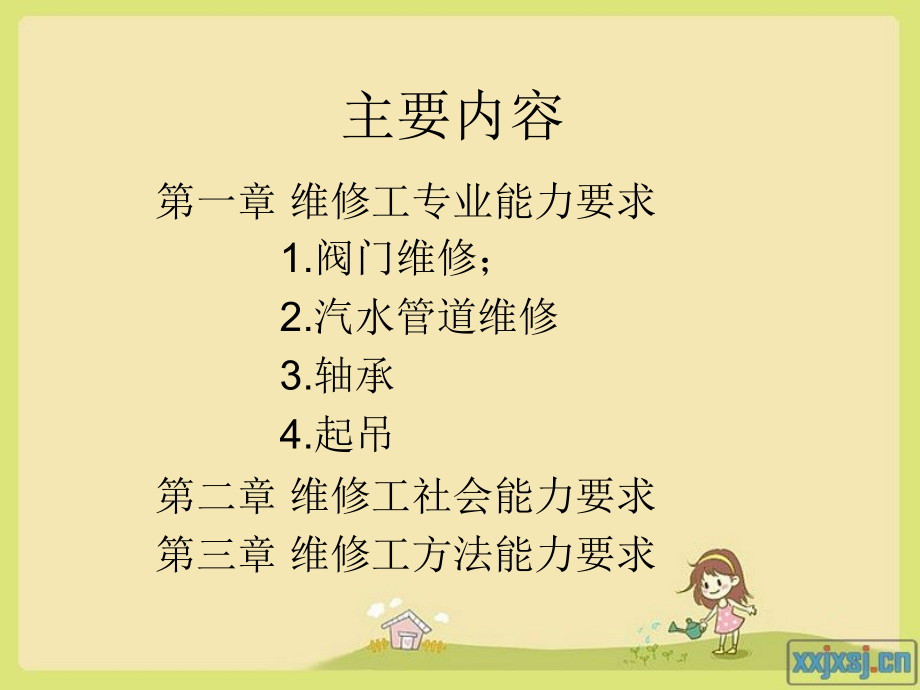

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,维修工技能要求,宁夏宝丰能源集团动力公司,主讲：田卫星,性 格 决 定 命 运,气 度 影 响 格 局,主要内容,第一章 维修工专业能力要求,1.,阀门维修；,2.,汽水管道维修,3.,轴承,4.,起吊,第二章 维修工社会能力要求,第三章 维修工方法能力要求,1,、,1,阀门检修工知识要求,初级工：,1.,了解阀门的作用、基本特性；,2.,了解阀门的参数、类型及代号表示法；,3.,了解闸阀、截止阀、止回阀的基本构造,4.,懂得汽水系统中低压阀门系统的拆装、检修、检验方法及质量标准；,5.,懂得中低压阀门的研磨及检验方法；,6.,了解阀门个体水压试验的方法；,7.,了解管阀检修常用紧固件的名称、型号、规格和用途；,维修工专业能力要求,8.,了解填料、密封材料金属垫片、非金属垫片等常用检,修 材料的名称、规格、用途；,9.,了解各种清洗剂、涂料、研磨材料的名称、规格和用途；,10.,了解密封环、安全阀密封圈、弹簧及流量孔板等常用管阀备品配件的名称、规格和使用知识；,中级工：,1.,熟悉调节阀、安全阀的类型、构造、作用、工作原理；,2.,了解阀门的驱动装置的类型、作用和结构,3.,了解专用研磨工具的名称、规格、使用和保养知识；,4.,掌握阀门设备专用金属材料的规格、性能、用途等知识；,5.,掌握管阀检修的填料、垫料、紧固件适用范围和选用原则；,正在配置,6.,熟悉螺纹的类型、标准；,7.,了解常用润滑剂种类、质量指标和应用范围；,8.,了解密封装置的形式及应用范围,9.,掌握高压给水管道和阀门的检修工艺、验收项目、方法及质量标准；,10.,掌握高压阀门执行机构的检修工艺、检验程序和质量标准；,11.,熟悉安全阀的检修方法，了解定值和校验程序,高级工：,1.,熟悉高温高压管阀的检修周期、检修工艺、质量标准、验收项目和验收方法；,2.,懂得高温高压阀门执行机构的检修；,3.,懂得高温高压管道裂纹、变形及管壁减薄等缺陷的处理方法；,1.,懂得高温高压阀门阀体和阀盖的砂眼、裂纹等缺陷的处理方法；,2.,熟悉高温高压阀门密封面的碰伤、压痕、冲蚀、腐蚀等问题的处理方法；,3.,熟悉高温高压阀门阀杆弯曲、腐蚀、磨损等异常的处理方法；,4.,掌握气动、电动、液动阀门及执行机构的检修工艺、周期、质量标准、项目与验收方法；,5.,掌握特种用途阀门的检修工艺及校验方法,6.,懂得阀门传动装置的种类、工作原理；,7.,懂得阀门自动控制、自动调节、自动保护装置的种类和作用；,8.,懂得齿轮传动的特点、分类、及失效形式；,9.,熟悉渐开线标准直齿圆柱齿轮各部分名称、符号、几何尺寸、啮合特点；,1,、,2,阀门检修工技能要求,初级工,：,1.,能拆装、检修常用阀门、流量孔板、温度测点等各种管件；,2.,能进行更换、配装中低压阀门及其零部件的操作；,3.,能进行阀门行程、阀杆间隙的测量；,4.,会正确使用密封胶合剂、研磨剂、清洗剂等检修辅助材料；,3.,能独立进行中低压阀门密封面的研磨，并达到检修质量标准；,4.,能独立研磨及更换水位计压板；,5.,能在指导下进行阀门的调整试验；,6.,能在指导下进行阀门单体水压试验,7.,能消除中低压阀门压兰、法兰、接头等泄漏的一般缺陷；,中级工：,1.,具有拆装、更换、检修高压阀门的操作能力及验收技能；,2.,具有研磨高压阀门的操作技能；,3.,能检修、验收汽水系统的安全阀；,4.,能进行中低压门、管件使用前的检验；,5.,能进行高压阀门执行机构的测量、检修,6.,能进行高压阀门执行机构的调整、校验工作,7.,能正确使用研磨工机具；,8.,能处理常用管阀较复杂的缺陷；,9.,能处理阀门执行机构机械失灵的缺陷；,1.0,能处理安全阀误动的缺陷,高级工：,1.,具有拆装、更换、检修高温高压阀门的操作能力；,2.,能研磨高温高压阀门；,3.,能熟练检修高温高压安全阀；,4.,能进行高温高压阀门执行机构的测量与检修；,5.,会根据管道规格工质参数和工质性质选择高温高压阀门；,6.,能对汽水阀门检修项目进行验收、评价,7.,能熟练调整、校验高温高压安全阀；,8.,能熟练进行高温高压阀门执行机构的调整、校验工作,9.,能处理高温高压阀门阀体和阀盖砂眼、裂纹等缺陷，,10.,能制定并实施补焊及热处理措施；,11.,能处理高温高压阀门密封面碰伤、压痕、冲蚀、腐蚀,12.,等缺陷，并能制定实施密封面手工堆焊、车削的措施；,13.,能正确处理高温高压阀门阀杆弯曲、腐蚀、磨损等异常,维修工专业能力要求,2,、,1,汽水系统检修工知识要求,初级工：,1.,了解火力发电厂主要汽水系统的组成；,2.,了解火力发电厂冲灰水、疏排水、工业水系统中低压管道规格和布置方式；,3.,了解火力发电厂疏水扩容器、排污扩容器的名称、型式、作用和一般工作原理；,4.,了解常用管材的名称类型、规格及作用；,5.,了解标准管件的名称、规格及作用,6.,懂得汽水系统中低压管道、阀门系统的拆装、检修、检验方法及质量标准；,7.,懂得中低压管道的弯制方法及焊接弯头的制作方法；,8.,了解管道的热膨胀防振、支吊架装设知识；,9.,懂得管道保温及标识的知识,10.,了解角向磨光机、电钻、小型空压机等常用电动工具的名称、规格及使用、保养知识；,11.,了解手动割管机、手压泵、弯管机等机具的名称、规格及使用、保养知识,12.,了解管阀检修常用紧固件的名称、型号、规格和用途；,13.,了解填料、密封材料金属垫片、非金属垫片等常用检修材料的名称、规格、用途；,14.,了解各种清洗剂、涂料、研磨材料的名称、规格和用途；,15.,了解密封环、安全阀密封圈、弹簧及流量孔板等常用管阀备品配件的名称、规格和使用知识；,中级工：,1.,熟悉火力发电厂主要汽水系统的参数及作用；,2.,懂得火力发电厂主蒸汽管道系统、再热蒸汽管道系统、给水系统等高压高温管道系统的规格、布置特点和技术要求；,3.,了解火力发电厂汽水系统中主要辅机,(,给水泵、凝结泵、强制循环泵等,),的规范与一般工作原理；,4.,了解管道热膨胀的概念、热补偿的方法及补偿器的类型；,5.,掌握管道热膨胀的计算方法；,6.,了解管道支吊架的作用、类型；,7.,掌握管径的选择方法和管径、管壁的计算知识,8.,了解专用研磨工具的名称、规格、使用和保养知识；,9.,了解电动水压泵、弯管机等管阀检修专用机具的名称、规格、使用和保养知识,10.,掌握管道阀门设备专用金属材料的规格、性能、用途等知识；,11.,掌握管阀检修的填料、垫料、紧固件适用范围和选用原则；,12.,了解管道常用保温材料的名称及主要性能；,13.,了解密封装置的形式及应用范围,14.,掌握高压给水管道的检修工艺、验收项目、方法及质量标准；,15.,掌握高压管道的弯制方法及技术要求；,16.,懂得高压管道系统安装的知识及技术要求,17.,了解常用焊接接头、坡口形式：,18.,了解焊接材料分类、性能、用途；,19.,了解热处理的目的、作用,高级工：,1.,掌握测温仪、测厚仪等精密测量仪器、仪表的基本工作原理和使用保养知识,2.,懂得高温高压管道裂纹、变形及管壁减薄等缺陷的处理方法；,3.,熟悉高温高压管道系统金属监督的范围、任务和基本要求；,4.,懂得高温高压管道热膨胀补偿的方式；,5.,懂得高温高压管道的支吊架选择和确定安装点的基本方法；,2,、,2,汽水管道检修工技能要求要求,初级工：,1.,能进行管道热膨胀的测量；,2.,具有进行更换、配装中低压管道及支吊架及零部件的能力；,3.,能制作一般管道对焊坡口；,4.,能做好高压管道更换及焊接前的准备工作；,5.,能在指导下进行排污扩容器、疏水扩容器等压力容器的监察、检查；,6.,能弯制中低压疏排水管道的弯头,7.,会正确使用和保养常用工具、夹具、量具；,中级工：,1.,具有拆装、更换、检修高压给水管道及制作焊接及,2.,坡口的操作及验收能力；,3.,能弯制中小直径高压管道的弯头；,4.,能进行中低压管道使用前的检验,5.,能校正并检验管道支吊架；,6.,能正确使用水压泵、弯管机等专用机具,8.,会正确使用、维护和保养电钻、角向磨光机等常用电动工具；,9.,能完成刮刀、铲刀等工具的配制准备工作,10.,消除中低压管道焊口、砂眼、裂纹等缺陷,高级工：,1.,具有拆装、更换、检修高温高压管道系统，并,有制作接坡口的操作及验收能力；,2.,能弯制高温高压管道的弯头；,3.,具有高压管道使用前的检验技能,4.,能校正并检验高温高压管道支吊架；,5.,能处理高温高压管道裂纹、变形及管壁减薄等,缺陷；,3.,轴承检修,3.1,基础知识,轴承的分类、型号、结构、工作原理、润滑,轴承的装配,3.2,核心技能,滚动轴承的检查与更换,滑动轴承的刮瓦,轴承的装配测量,4.,、起重及搬运,4.1,基础知识,起重方法,起重的索具、工具、机具,4.2,核心技能,设备起吊与搬运,1,、,CAD/CAE/CAPP/CAM,的基本概念,CAD,：,Computer Aided Design,，计算机辅助设计；,CAE,：,Computer Aided Engineering,计算机辅助工程；,CAM,：,Computer Aided Manufacturing,计算机辅助制造；,第一章,AutoCAD 2007,入门基础,第二章维修工社会能力要求,宁夏宝丰能源动力公司,AutoCAD,自,1982,年由美国,Autodesk,公司开发的通用计,算机辅助设计,(Computer Aided Design,，,CAD),软件，此问,世以来，已经经历了十余次升级，其每一次升级，在功能上,都得到了逐步增强，且日趋完善。具有易于掌握、使用方,便、体系结构开放等优点，能够绘制二维图形与三维图形、,标注尺寸、渲染图形以及打印输出图纸。,目前已广泛应用于机械、建筑、电子、航天、造船、石油,化工、土木工程、冶金、地质、气象、纺织、轻工、商业等,领域。,AutoCAD 2007,是,AutoCAD,系列软件的较新版本，,AutoCAD,先前的版本相比，它在性能和功能方面都有较大,的增强，同时保证与低版本完全兼容。,2,、,CAD,发展过程及应用范围,第三章维修工方法能力要求,宁夏宝丰能源动力公司,See you next,Thank You,！,
