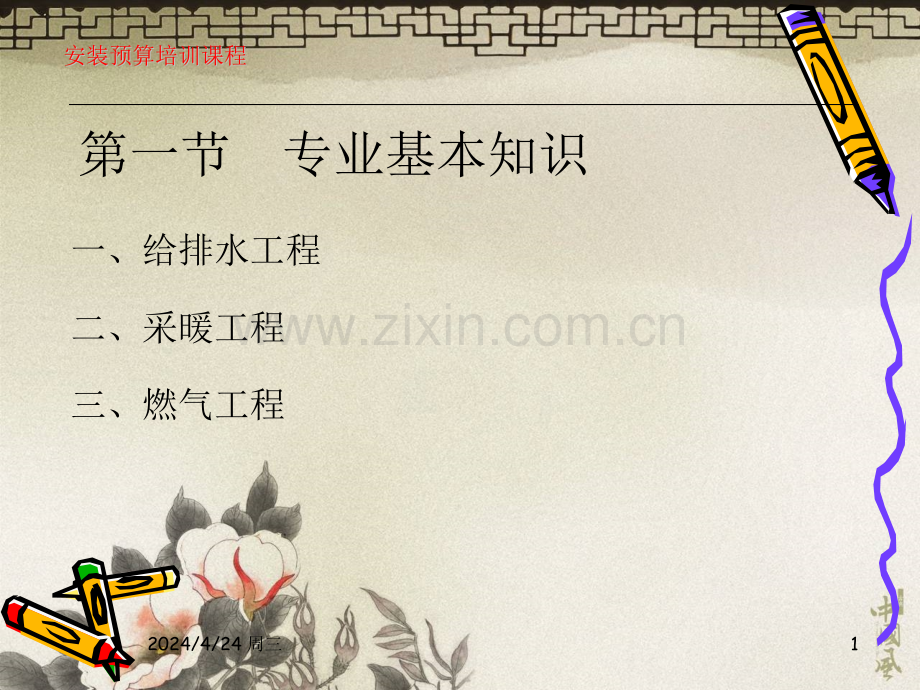

2024/4/24 周三1第一节 专业基本知识一、给排水工程二、采暖工程三、燃气工程安装预算培训课程安装预算培训课程 2024/4/24 周三2一、给排水工程（一）、给水系统（二）、排水系统安装预算培训课程安装预算培训课程 2024/4/24 周三3（一）、给水系统1、界限划分：（1）室内外界限的划分：以建筑物外墙皮1.5m处为分界点，入口处设有阀门者以阀门为分界点。（2）与市政管道的界限划分：以计量表为界，无计量表的以与市政管道碰头点为界。安装预算培训课程安装预算培训课程 2024/4/24 周三42、室内给水系统组成：室内给水系统由引入管（进户管）、水表节点、管道系统（干管、立管、支管）、给水附件（阀门、水表、配水龙头）等组成。当室外管网水压不足时，还需设置加压储水设备（水泵、水箱、储水池、气压给水装置等）安装预算培训课程安装预算培训课程 2024/4/24 周三53、室内给水系统安装：（1）给水管道材料的规格、性能和连接。（使用条件见给水材料使用表）钢管。建筑给水常用钢管有低压流体输送用镀锌焊接钢管和无缝钢管。镀锌钢管（防锈、防腐）采用螺纹连接，无缝钢管一般采用焊接。给水铸铁管。具有耐腐蚀、寿命长的优点，多用于DN75mm的给水管道，尤其适用于埋地敷设，采用承插连接，在交通要道等振动较大处采用青铅接口。近年来在大型高层建筑中，将球墨铸铁管设计为总立管，优点是强度高，可以采用橡胶圈机械式接口或承插接口，也可以采用螺纹法兰连接方式。安装预算培训课程安装预算培训课程 2024/4/24 周三6给水塑料管。给水硬聚氯乙烯管（UPVC)，输送水温不超过45，一般采用承插连接，其中承插粘接适用于管外径20160mm、橡胶圈连接适用于管外径63mm，与金属管配件、阀门等连接采用螺纹或法兰连接。螺纹连接时，采用聚四氟乙烯生料带作为密封填充物，不宜使用厚白漆、麻丝。给水聚丙烯管（PP）管，适用于工作压力0.6MPa，工作温度 70 ，采用热熔承插连接，与金属管配件连接采用带金属嵌件的聚丙烯管件作为过渡，该管件与聚丙烯管采用热熔承插连接，与金属管配件采用螺纹连接。其中无规共聚聚丙烯管（PPR管）是最轻的热塑性塑料管，有较高的强度、较好的耐热性，最高工作温度95 ，在1.0MPa下长期（50年）使用温度可达70 ，且无毒、耐化学腐蚀，应用广泛，但低温脆化温度仅为-150 ，在北方地区受到限制。安装预算培训课程安装预算培训课程 2024/4/24 周三7 用于给水还有其他塑料管，如聚乙烯（PE）管，适用于输送水水温不超过40 ；交联聚乙烯（PE-X)管；聚丁烯（PB）管，适用于输送水温为-2090 .其他管材包括铜管、不锈钢管、复合管。铜管和不锈钢管强度大，比塑料管材坚硬、韧性好，不宜裂缝、不宜折断，具有良好的抗冲击性，延展性高，可制成薄壁管及配件，更适用于高层建筑给水和热水供应系统。复合管是金属与塑料管混合型材料，现有铝塑复合管和钢塑复合管两类，适用输送自来水、生活热水。安装预算培训课程安装预算培训课程 2024/4/24 周三8（2）室内给水管道安装。引入管的敷设。引入管有不小于0.003的坡度，坡向室外给水管网，每条引入管上应装设阀门和水表、止回阀，当生活和消防共用给水系统，且只有一条引入管，应绕水表装设旁通管，旁通管上设阀门。给水管道室内外界限划分：以引入管阀门为界或以水表井为界，或以建筑物外墙皮1.5m为界。干管安装。给水横干管敷设在地下室、技术层或吊顶内，设0，0020.005坡度，坡向泄水装置。安装预算培训课程安装预算培训课程 2024/4/24 周三9 与其他管道共架或同沟敷设，应敷设在排水管、冷冻水管上面或热水管、蒸汽管下面。与排水管平行敷设时管外壁的最小允许距离为0.5m，交叉埋设时为0.15m。必须敷设在排水管下面，应加设套管，其长度不小于排水管管径的3倍。给水管道穿过地下室外墙或构筑物时，应采用防水套管，穿过承重墙或基础时应预留洞口并留足沉降量。立管、支管安装。冷、热水管上下并行安装时，热水管在冷水管上面；垂直并行安装时，热水管在冷水管左侧。安装预算培训课程安装预算培训课程 2024/4/24 周三10 塑料管的安装。塑料管道一般明装，给水聚丙烯管宜暗装，方式有直埋（嵌墙和地坪面层内敷设）和非直埋（管道井、吊顶内或地坪架空敷设）两种。水箱的进出水管、排污管、自水箱至阀门间的管道不得采用塑料管，公共建筑、车间内塑料管长度大于20m时应设伸缩节。附件的设置。常用的给水附件有水表、阀门、止回阀、减压阀等。安装螺翼式水表，表前与阀门应有810倍水表直径的直线管段；其他（旋翼式、容积活塞式）水表前后应有不小于300mm的直线管段。阀门。管径小于等于50mm时，采用闸阀或球阀；大于50mm时，采用闸阀或蝶阀。安装预算培训课程安装预算培训课程 2024/4/24 周三11（3）管道防护及水压试验。管道防腐。管道防腐包括表面清理和喷刷涂料，埋地钢管、铸铁管一般采用涂刷沥青绝缘防腐。管道防冻防结露。其方法是对管道进行绝热，由绝热层和保护层组成，管道的防冻防结露应在水压试验合格后进行。水压试验，室内给水管道试验压力为工作压力的1.5倍，但不得小于0.6MPa。管道冲洗、消毒。生活给水系统管道试压合格后，在交付使用前必须进行冲洗消毒。（4）给水设备设置。建筑给水设备包括水泵、水箱、储水池、气压给水装置等。安装预算培训课程安装预算培训课程 2024/4/24 周三12（二）、排水系统1、排水系统分类：排水系统根据所接纳的污废水类型不同，可分为生活污水管道系统、工业废水管道系统和屋面雨水管道系统三类。2、室内排水系统组成：卫生器具或生产设备受水器，是排水系统的起点。存水弯，是连接在卫生器具与排水支管之间的管件，防止排水管内腐臭、有害气体、虫类等通过排水管进入室内。（如果卫生器具本身有存水弯，则不再安装）安装预算培训课程安装预算培训课程 2024/4/24 周三13 排水管道系统，由排水横支管、排水立管、埋地干管和排出管组成。通气管系，是使室内排水管与大气相通，减少排水管内空气的压力波动，保护存水弯的水封不受破坏，常用形式有器具通气管、环行通气管、安全通气管、专用通气管、结合通气管等。清通设备，是疏通排水管道、保障排水畅通的设备，包括检查口、清扫口和室内检查井。3、排水管道室内外界限划分：以排出管出户第一个排水检查井为界。4、排水管道管材与安装。排水管采用排水塑料管（UPVC）及管件或柔性接口机制铸铁管及管件，排水管连接方式有柔性成插口连接与粘接。安装预算培训课程安装预算培训课程 2024/4/24 周三14 室内排水管道一般按排出管、立管、通气管、支管和卫生器具的顺序安装。排出管与室外排水管连接处设检查井，检查井中心至建筑物外墙距离一般不小于3m、不大于10m。排出管隐蔽前必须做灌水试验，排水立管应作通球试验，排水管横支管、立管应作灌水试验。5、通气管安装。伸顶通气管。生活排水管道或散发有害气体的生产污水管道，均应将立管延伸到屋面以上进行通气，即设置伸顶通气管，伸顶通气管高出屋面不得小于0.3m，且必须大于积雪厚度。辅助通气系统。对卫生、安静要求较高的排水系统，宜设置器具通气管，器具通气管设在存水弯出口端。安装预算培训课程安装预算培训课程 2024/4/24 周三156、清通设备。检查口和清扫口。检查口为可双向清通的管道维修口，清扫口仅可单向清通。地漏。用于排泄卫生间等室内的地面积水，形式有钟罩式、筒式、浮球式等，每个男女卫生间、换洗间均应设置1个DN50规格的地漏。检查井。生活污水排水管道，不得在建筑物内设检查井。安装预算培训课程安装预算培训课程 2024/4/24 周三16二、采暖工程1、采暖系统的主要设备和附件。水泵：常用的水泵有循环泵、补水泵、混水泵、凝结水泵、中继泵等。散热器：常用的散热器为柱型和翼型散热器，柱型散热器传热性能好，表面不易积灰，但组对费时费工。排气装置：用于收集和排除系统中的空气，防止形成气塞。使用装置主要有集气罐、自动排气阀、冷风阀等。膨胀水箱：用于容纳系统中因水温变化引起的膨胀水量、恒定系统的压力和补水，在重力循环上供下回系统和机械循环下供上回系统中还起排气作用。安装预算培训课程安装预算培训课程 2024/4/24 周三17除污器和过滤器：除污器（或过滤器）安装在用户入口供水总管上，以及热源、用热设备等入口处，用于阻留杂物和污垢，防止堵塞管道与设备。分水器、集水器、分汽缸：分汽缸用于供汽管路上，分水器用于供水管路上，集水器用于回水管路上。补偿器：又称伸缩器，用于补偿管道的热伸长。喷射器：分为水喷射器和蒸汽喷射器。分户热计量分室温度控制系统装置。阀门：包括关断阀、止回阀、调节阀等。安装预算培训课程安装预算培训课程 2024/4/24 周三182、管道和设备的安装（1）管材、管道连接及管道安装 管材和管道的连接。采暖管道通常采用钢管，室外采暖管道采用无缝钢管和钢板卷焊管，室内采暖管道常采用普通焊接钢管或无缝钢管，常用的地板采暖管主要有交联聚乙烯（PE-X）管、交联铝塑复合（XPAP）管、聚丁烯（PB）管、无规共聚聚丙烯（PP-R）管。钢管的连接可采用焊接、法兰盘连接和丝扣连接，一些塑料管件也可以采用热熔连接。安装预算培训课程安装预算培训课程 2024/4/24 周三19管道安装要求：采暖管道的安装，管径大于32mm宜采用焊接或法兰连接；管道最高点或最低点应分别安装排气或泄水装置。采暖设备安装：包括散热器、膨胀水箱、排气装置的安装。3、采暖系统清洗、试压及试运行。采暖系统试压过程包括注水排气和加压检漏，试运行包括系统充水、启动试运行和初调节。安装预算培训课程安装预算培训课程 2024/4/24 周三20三、燃气工程1、燃气管道材料：（1）铸铁管：分为灰口铸铁管和球墨铸铁管，用于燃气管道的灰口铸铁管为普压管，接口主要为机械式接口，球墨铸铁管具有很高的抗压、抗拉作用，接口形式为成插接口与机械接口。（2）钢管：大口径燃气管道通常采用对接焊缝钢管和螺旋焊缝钢管，小口径（DN200）以下通常采用镀锌钢管或无缝管，大口径钢管接口采用焊接或法兰连接，小口径钢管（DN50）以下大多采用螺纹连接。（3）塑料管：目前主要用聚乙烯（PE）管，接口形式有活接头连接、焊接及热熔连接等。安装预算培训课程安装预算培训课程 2024/4/24 周三212、室内燃气管道安装：（1）引入管安装：如引入管采用地下引入，以室内第一个阀门为分界点，管材宜使用无缝钢管，地上引入以外墙外三通为界，要求与外墙间距100200mm。（2）燃气管道采用螺纹连接，煤气管可选用厚白漆或聚四氟乙烯薄膜为填料，天然气或液化石油气管选用石油密封酯或聚四氟乙烯薄膜为填料。（3）穿越建筑物基础或管沟时，应敷设在套管内；特殊情况下必须穿越浴室、厕所、客厅时，应安装在套管内，套管比燃气管道大两档，套管与燃气管道均无接口，套管两端伸出墙面侧边1020mm。（4）燃气管道采用焊接连接时，低压燃气管道焊缝的无损探伤应按设计规定，无设计规定时，应对每一焊工所焊焊缝按焊口总数不少于15%进行抽查，且每条管线上探伤长度不少于一个焊口；中压B级天然气管道全部焊缝需100%超声波无损探伤，地下管100%X光拍片，地上管30%X光拍片（无法拍片部位除外）。安装预算培训课程安装预算培训课程 2024/4/24 周三223、燃气器具的安装：燃具与燃气管道宜采用硬管连接，采用软管连接时，家用燃气灶和实验室燃烧器，连接软管长度不超过2米，并不应有接口，工业生产用的燃气燃烧设备，连接软管长度不超过3米，接口不应超过2个；热水器的供气管道宜采用金属管道（包括金属软管）连接，管径不得小于设备上煤气接管的标定管径。4、计量装置的安装：住宅建筑挂装燃气表预留支管管径不应小于20mm（天然气为15mm）。5、管道的吹扫、试压、涂漆：燃气管道在安装完毕、压力试验前应进行吹扫，吹扫介质为空气，流速不低于20m/s。室内燃气管道安装完毕后必须按规定进行强度和严密性试验，试验介质宜采用空气，严禁用水。燃气管道应涂以黄色的防腐识别漆。安装预算培训课程安装预算培训课程 2024/4/24 周三23第二节 相关费用标准（附录C.8）一、与其他工程界限划分二、计取有关费用的规定三、脚手架搭拆费四、采暖系统调整费安装预算培训课程安装预算培训课程 2024/4/24 周三24一、与其他工程界限划分1、室内外界限的划分。2、与市政管道的界限划分。3、对于工业管道、生产生活共同管道、锅炉和泵类配管、高层建筑加压泵间管道，执行计价表第六册“工业管道工程”。4、泵房、锅炉房内的生活用给排水、采暖工程，属于本附录工程内容。5、埋地管道的土石方及砌筑工程按附录A相关项目编码列项，组价时套用江苏省建筑与装饰工程计价表；路面开挖、修复、管道支墩、井砌筑按附录D相关项目编码列项，组价时套用江苏省市政工程计价表有关项目。安装预算培训课程安装预算培训课程 2024/4/24 周三25二、计取有关费用的规定1、设置于管道间、管廊内的管道、阀门、法兰、支架的安装，其人工费乘以系数1.3.2、主体结构为现场浇注采用钢模施工的工程，内外浇注的定额人工费乘以系数1.05，内浇外砌的定额人工乘以系数1.03。（这里钢模指的是大块钢模）3、操作物高度超高增加费：当操作物高度超过规定值时，应计取超高费；操作高度各册说明中有明确规定，第八册以3.6m为界限。4、高层建筑增加费：高层建筑是指层数在6层以上或高度20m以上（不含6层、20m）的工业与民用建筑。5、安装于生产同时进行增加的费用，按单位工程全部人工费的10%计取，其中人工费100%。6、在有害身体健康的环境中施工增加的费用，按人工费的10%计取，其中人工费100%。安装预算培训课程安装预算培训课程 2024/4/24 周三26三、脚手架搭拆费脚手架搭拆费用属于措施费用，计算方法有两种：一种是“系数计价法”，脚手架搭拆费=单位工程人工费X脚手架搭拆费率该费用拆分为人工费和材料费；另一种是“实物量计价法”，是按投标人现在的水平，预测将要发生的每一项费用的合计数。安装预算培训课程安装预算培训课程 2024/4/24 周三27四、采暖系统调整费采暖系统调整费既不属于工程实体，也不属于措施项目，是按施工验收规范必须进行的，按单位工程人工费的15%计算，其中人工工资占20%，属于可竞争费用，投标人也可以按“实物量计价法”测算其综合单价。安装预算培训课程安装预算培训课程 2024/4/24 周三28第三节 给排水、采暖、燃气管道安装一、项目设置二、工程量清单编制三、综合单价的确定四、工程量的计算安装预算培训课程安装预算培训课程 2024/4/24 周三29一、项目设置 按计价规范中所列，共13个条目。如图所示，列出了项目编码、项目名称、项目特征、计量单位、工程量计算规则、工程内容等。安装预算培训课程安装预算培训课程 2024/4/24 周三30二、工程量清单编制（一）、编制依据（二）、编制原则（三）、注意问题安装预算培训课程安装预算培训课程 2024/4/24 周三31（一）、编制依据设计施工图纸施工及验收规范招标文件合同条件安装预算培训课程安装预算培训课程 2024/4/24 周三32（二）、编制原则1、项目名称的设置以形成工程实体为原则；2、项目名称一定按照附录C的规定规范设置；3、项目设置不能重复；4、项目特征必须标示清楚；5、计量单位一定以计价规范规定的计量单位计；6 6、工程量计算规则以实体安装就位的净尺寸计算。、工程量计算规则以实体安装就位的净尺寸计算。安装预算培训课程安装预算培训课程 2024/4/24 周三33（三）、注意问题1、清单工程量计算：按设计图示管道中心线长度以延长米计算，不扣除阀门、管件以及各种井类所占的长度；方形补偿器以其所占长度按管道安装工程量计算。（管道中设备的长度应扣除）。2、管沟土石方工程量清单项目设置：按照附录A、D有关项目编制。3、措施项目清单：4、项目特征的描述：安装预算培训课程安装预算培训课程 2024/4/24 周三344、项目特征的描述：5、江苏省安装工程计价表第八册中凡用法兰连接的阀门、暖、卫、燃气器具均包括法兰、螺栓的安装，法兰安装不再单独编制清单。6、“工程内容”的描述可以根据实际内容进行增减。安装预算培训课程安装预算培训课程 2024/4/24 周三35三、综合单价的确定（一）、编制依据（二）、编制步骤（三）、注意问题安装预算培训课程安装预算培训课程 2024/4/24 周三36（一）、编制依据招投标文件合同条件工程量清单定额安装预算培训课程安装预算培训课程 2024/4/24 周三37（二）、编制步骤1、根据设计文件、施工图以及预算定额工程量计算规则计算预算工程量；2、选套预算定额；3、计算应计入分部分项工程综合单价内的有关费用；4、计算分部分项工程费用合计；5、由合计值除以工程量清单工程量即为该分部分项工程综合单价。安装预算培训课程安装预算培训课程 2024/4/24 周三38（三）、注意问题1、安装工程量计算：以施工图示管道中心线长度以延长米计算，不扣除阀门、管件以及各种井类所占的长度。计量单位：10m。2、管件的安装：除不锈钢管和铜管外已包括在管道安装定额基价中。（雨水斗作为未计价材料，其价值应计入综合单价内）3、不锈钢管和铜管：安装费用需另计管件的安装费用，套用江苏省安装工程计价表第六册工业管道工程低压管件安装的相应子目。安装预算培训课程安装预算培训课程 2024/4/24 周三394、套管制作、安装：镀锌铁皮套管制作以“个”为单位，其安装费用已包括在管道安装基价内，不得另行计算；钢制套管，其制作安装费用按“室外钢管（焊接）”相应项目计算，套用第八册相应子目；防水套管，套用第六册管道制作与安装相应子目。5、管道消毒、冲洗、压力试验或灌水试验：管道消毒、冲洗定额子目适用于设计和施工及验收规范中有要求的工程，并非所有管道都需要进行；管道安装预算定额的基价内已包括压力试验或灌水试验的费用，由于非施工方原因需要再次进行管道压力试验时才可以执行管道压力试验定额。安装预算培训课程安装预算培训课程 2024/4/24 周三406、安装管道的规格与定额子目不符：套用接近规格的项目，规格居中按大者套用。7、上水管道绕房屋周围敷设，按室外管道计算。8、管道除锈、刷油、绝热不单独编制清单，相关费用计入管道清单项目的综合单价中。9、工程内容的界定。例题：5.1（可结合软件介绍）安装预算培训课程安装预算培训课程 2024/4/24 周三41四、工程量的计算（一）管道、管件等工程量计算（二）管道除锈、刷油、绝热工程量计算（三）管沟土方计算安装预算培训课程安装预算培训课程 2024/4/24 周三42（一）管道、管件等工程量计算 管道长度以施工图所示管道中心线长度计算，不扣除阀门、管件、成套器件及各种井所占的长度。安装预算培训课程安装预算培训课程 2024/4/24 周三43（二）管道除锈、刷油、绝热工程量计算1、钢管除锈工程量：按锈蚀程度等级不同，计算管道表面展开面积。S=DL2、金属结构除锈工程量：用人工和喷砂除锈，按重量“100Kg”计算；若用动力工具和化学除锈，按面积“10m2”计算（金属结构100Kg折成5.8m2然后套定额计算）。3、设备除锈工程量：按锈蚀程度不同，以设备表面展开面积计算工程量，计量单位：10m2。安装预算培训课程安装预算培训课程 2024/4/24 周三444、不保温管道表面刷油：工程量计算与除锈工程量相同，按管道表面面积以m2计算。5、管道保温层上刷油：根据保温层厚度形成的表面积计算刷油工程量。S=L（D+2.1+0.0082）6、金属结构、设备刷油：计算同除锈。安装预算培训课程安装预算培训课程 2024/4/24 周三457、管道保温（冷）安装工程量：按不同保温材料品种、管道直径，计算绝热层体积，以“m3”计量。V管=L（D+*3.3%)*(+*3.3%)=L(D+1.033)*1.0338、保温层外包保护层（防潮层）的敷设，按保护层不同材料，计算保护层的面积，计量单位：10m2。S=L（D+2.1+0.0082）安装预算培训课程安装预算培训课程 2024/4/24 周三469、阀门、法兰保温（冷）工程量：计算绝热层的体积，以“m3”计；外包保护层工程量，按保护层不同材料，计算保护层面积，计量单位：10m2。V阀门=（D+1.033）*2.5D*1.333*1.05*N 2.712 D2N S阀门=（D+2.1）*2.5D*1.05*N V法兰=（D+1.033）*1.5D*1.333*1.05*N 1.627 D2N S法兰=（D+2.1）*1.5D*1.05*N 安装预算培训课程安装预算培训课程 2024/4/24 周三47（三）管沟土方计算 对管沟开挖、回填土方工程，预算工程量按下式计算（梯形面积）：V=(b+ih)*h*L （i:放坡系数）根据土建、市政工程计算规则：不同土石方类别、不同管材、不同开挖方式都会导致工程量的不同。安装预算培训课程安装预算培训课程 2024/4/24 周三48课后复习题：某325*8煤气管道工程，埋地敷设，管顶覆土1.4m，管线总长1000m，除锈1元/m2,刷漆3元/m2，土方开挖20元/m3，回填10元/m3，排管10元/10m，钢管（含管配件）150元/m，试计算该煤气工程造价？（不计税费）安装预算培训课程安装预算培训课程 2024/4/24 周三49第四节 管道支架、附件制作安装一、清单项目设置二、工程量清单编制三、综合单价的确定安装预算培训课程安装预算培训课程 2024/4/24 周三50一、清单项目设置 1、管道支架制作安装清单项目设置及工程量计算规则按计价规范中C.8.2。2、管道附件安装清单项目设置及工程量计算规则按计价规范中表C.8.3。安装预算培训课程安装预算培训课程 2024/4/24 周三51二、工程量清单编制（一）相关计算规则（二）应注意的问题安装预算培训课程安装预算培训课程 2024/4/24 周三52（一）相关计算规则1、管道支架制作安装工程量按图示尺寸计算其重量，计量单位：100Kg。2、阀门安装工程量，按阀门不同连接方式（螺纹、法兰）、公称直径，均以“个”为计量单位。未计价材料：阀门。3、法兰阀（带短管甲乙）安装，按不同接口材料（青铅接口、石棉水泥接口、膨胀水泥接口）公称直径，均以“套”为计量单位。安装预算培训课程安装预算培训课程 2024/4/24 周三534、自动排气阀安装，按不同公称直径，以“个”为计量单位。基价中已包括了支架制作安装，不得另行计算。未计价材料：排气阀。5、伸缩器制作安装，按伸缩器种类、公称直径不同，均以“个”为计量单位。方形伸缩器的两臂，按臂长的两倍合并在管道长度内计算。未计价材料：伸缩器。6、煤气表安装按不同规格、型号分别以“块”为计量单位，不包括表托、支架、表底垫层基础，其工程量可根据设计另计。安装预算培训课程安装预算培训课程 2024/4/24 周三54（二）应注意的问题1、本附录C.8.2为管道支架制作安装项目，暖、卫、燃气器具、设备的支架可使用本项目编制工程量清单。清单工程量按设计图示质量计算，不包括施工损耗量。2、室内铸铁排水管、铸铁雨水管、承插塑料排水管、螺纹连接的燃气管，计价表定额已包括管道支架的制作安装内容，不能单独编制支架制作安装清单项目。3、计价表第八册给排水、采暖管道安装定额中，DN32以下的螺纹连接钢管安装均包括了管卡及托钩的制作安装，DN32以上钢管安装需要设支架时，应单独编制制安清单。燃气工程中室内管道安装均包括托钩角钢卡制作安装，相应支架不需单独编制清单项目。安装预算培训课程安装预算培训课程 2024/4/24 周三554、计价表第八册凡用法兰连接的阀门、暖、卫、燃气器具等均包括法兰、螺栓的安装，法兰安装不再单独编制清单项目。5、各种阀门、水表、燃气表应明确表述类型、材质、型号规格、连接方式，以便于投标人报价。6、计价表第八册中减压器组成安装、疏水器组成安装、水表组成安装是按“国标图集”编制的，基价中已包括法兰、闸阀、止回阀及旁通管的安装费用，法兰、闸阀、止回阀不要另列清单项目。安装预算培训课程安装预算培训课程 2024/4/24 周三567、燃气工程中，调长器安装、调长器与阀门连接、法兰连接的燃气计量表（工业用罗茨表）的安装均已包括法兰安装，法兰安装不要再另列清单项目。8、单体安装的减压器、疏水器，可按阀门安装设置清单项目。清单工程量按设置清单项目。安装预算培训课程安装预算培训课程 2024/4/24 周三57三、综合单价的确定需要注意的问题：1、室内铸铁排水管、铸铁雨水管、承插塑料排水管、螺纹连接的燃气管，计价表定额中均已包括管道支架的制作安装内容，组价时不能再计算支架制作安装费用。2、计价表计算规则规定，螺纹水表安装包括表前阀门安装，法兰水表组成安装包括闸阀、止回阀及旁通管的安装，法兰、闸阀、止回阀为已计价材料。若图纸中涉及组成与定额中规定的安装形式不同时，阀门及止回阀数量可按设计规定进行调整，其余不变。水表作为未计价材料，其价值进入综合单价。安装预算培训课程安装预算培训课程 2024/4/24 周三583、计价表计算规则规定，减压器组成安装、疏水器安装计价中已包括法兰、闸阀、止回阀、安全阀及旁通管的安装费用，法兰、闸阀、止回阀、安全阀为已计价材料，若图纸中设计组成与定额规定的安装形式不同时，阀门及止回阀数量可按设计规定调整，其余不变。减压器、疏水器为未计价材料，其价值计入综合单价。4、在法兰阀安装、减压器组成安装、疏水器组成安装、水表组成安装、调长器安装、调长器与阀门连接、法兰连接的燃气计量表（工业用罗茨表）的安装等定额子目中，已包括了法兰盘、带帽螺栓的安装，法兰盘、带帽螺栓为已计价材料，组价时不能重复计算法兰带帽螺栓的价值。5、减压器、疏水器单体安装，可执行相应规格的阀门安装子目。6 6、例、例5.25.2安装预算培训课程安装预算培训课程 2024/4/24 周三59第五节 卫生、供暖、燃气器具安装一、卫生器具制作安装二、采暖器具安装三、燃气器具安装安装预算培训课程安装预算培训课程 2024/4/24 周三60一、卫生器具制作安装（一）、清单项目设置（二）、清单编制注意事项（三）、综合单价的确定安装预算培训课程安装预算培训课程 2024/4/24 周三61（一）、清单项目设置 卫生器具制作安装工程量清单项目设置及工程量计算规则见计价规范中表C.8.4。安装预算培训课程安装预算培训课程 2024/4/24 周三62（二）、清单编制注意事项1、卫生器具安装工程应按材质及组织形式、型号、规格、开关种类、连接方式等不同特征编制清单项目。2、对水箱制作安装要说明：水箱的材质、形状（圆形、方形）、规格、容积、箱体及支架刷油的种类、遍数等。3、小便槽冲洗管制作安装不包括冲洗管控制阀门的安装，控制阀门要单独编制清单项目。4、对热水器安装要说明：热水器的种类（电能、太阳能）、材质、规格。安装预算培训课程安装预算培训课程 2024/4/24 周三635、对开水炉、容积式热交换器及其他器具的安装要说明：器具的种类、规格、型号等内容。6、蒸汽-水加热器的安装工程内容中不包括阀门、疏水器的安装，因此，阀门、疏水器的安装要单独编制清单项目。7、容积式热交换器的安装内容不包括安全阀的安装，安全阀的安装要单独编制清单项目。8、饮水器的安装仅指本体安装，阀门和脚踏开关的安装另外编制清单项目。9、卫生器具的安装均包括了卫生器具与给水、排水管道相连接的费用，在编制卫生器具安装清单项目和给排水管道安装清单项目，计算清单相应工程量时，要正确划分给排水管道与卫生器具配管的分界点。安装预算培训课程安装预算培训课程 2024/4/24 周三64（三）、综合单价的确定1、计价表第八册中卫生器具安装工程量计算规则。2、卫生器具配管与给排水管道的界限。浴盆安装范围分界点：给水（冷热水）水平管与支管交界处及排水管存水弯处。图5.6。妇女净身盆安装范围分界点：给水（冷热水）水平管与支管交界处及排水管存水弯处。图5.7。洗脸盆安装范围分界点：同浴盆。图5.8。洗涤盆安装范围分界点：同洗脸盆。图5.9。安装预算培训课程安装预算培训课程 2024/4/24 周三65蹲式普通冲洗阀大便器安装：给水（冷热水）水平管与支管交界处及排水管存水弯处。图5.10。手押阀冲洗和自闭式冲洗阀蹲式大便器安装，同普通冲洗阀大便器。高水箱蹲式大便器安装，安装范围划分如图5.11。坐式低水箱大便器，安装大范围划分如图5.12。普通挂式小便器安装范围划分点：如图5.13所示。挂斗式自动冲洗水箱安装范围范围如图5.14。立式及自动冲洗小便器安装：如图5.15。小便槽冲洗管制作安装，控制阀门计算在官网阀门中，如图5.16。淋浴器安装：如图5.17所示安装预算培训课程安装预算培训课程 2024/4/24 周三663、计价规范中“水箱制作安装”清单项目包括了支架的制作安装及除锈刷油，在确定综合单价时，需将支架制安、除锈刷油的相应费用组入综合单价内。除大小便槽冲洗水箱外（定额基价中含有托架制安费用），其他类型的水箱型钢支架制安套用“管道支架制作安装”子目，除锈、刷油套用计价表第十一册相应子目。4、水箱上配管、配件的安装费用不包括在水箱安装清单综合单价内，要另计。屋顶水箱上配管应归入室内管道。安装预算培训课程安装预算培训课程 2024/4/24 周三67二、采暖器具安装（一）、清单项目设置（二）、清单编制注意事项（三）、综合单价的确定安装预算培训课程安装预算培训课程 2024/4/24 周三68（一）、清单项目设置 供暖器具制作安装工程量清单项目设置及工程量计算规则见计价规范中表C.8.5。安装预算培训课程安装预算培训课程 2024/4/24 周三69（二）、清单编制注意事项1、编制供暖器具的安装工程量清单要说明器具的型号规格。2、光排管式散热器制作安装，清单工程量按光排管长度以m为单位计算，在计算工程量长度时，每组光排管之间的联接管长度不能计入光排管制作安装工程量。3、所有散热器安装的工程内容都不包括两端阀门的安装，阀门安装应另外编制阀门安装清单项目。4、暖风机、空气幕支架制作安装需单独编制工程量清单项目。安装预算培训课程安装预算培训课程 2024/4/24 周三70（三）、综合单价的确定1、“供暖器具”安装工程量计算规则有：2、计算综合单价时，应注意的问题：安装预算培训课程安装预算培训课程 2024/4/24 周三71三、燃气器具安装 燃气器具制作安装工程量清单项目设置及工程量计算规则见计价规范中表C.8.6。安装预算培训课程安装预算培训课程 2024/4/24 周三72第六节 给排水施工图识图及工程实例一、给排水施工图识图二、某综合楼给排水工程工程量清单计价实例安装预算培训课程安装预算培训课程 2024/4/24 周三73一、给排水施工图识图（一）、给排水施工图常用图例符号（二）、给排水安装工程施工图（三）、阅图实例练习安装预算培训课程安装预算培训课程 2024/4/24 周三74（一）、给排水施工图常用图例符号1、管道、附件、管件及管道连接2、给水配件及阀门3、卫生设备及水池4、给排水设备图例安装预算培训课程安装预算培训课程 2024/4/24 周三75（二）、给排水安装工程施工图1、给排水工程施工图表达的内容给排水工程平面图应表达的内容：给水干管进户点和用水设备以及管道的平面布置、设备数量；排水设备和管道的平面布置和设备数量、排水干管的出户点及排水方式；给水管网的走向和用水设备用水供给任务的区分。给排水系统图所表达的工程内容：给排水管道系统的区分和相互间的关系：管道规格、标高，用水设备的规格、标高等。安装预算培训课程安装预算培训课程 2024/4/24 周三762、给排水工程施工图表达的方式管道标高：平面图、剖面图、轴测图中管道标高表示方法。水位标高。管径。管道编号。用水设备、排水设备等均用图例符号表示。安装预算培训课程安装预算培训课程 2024/4/24 周三77（三）、阅图实例练习1、给排水工程施工图表达的内容给排水工程平面图。给排水系统图。安装预算培训课程安装预算培训课程 2024/4/24 周三78二、某综合楼给排水工程工程量清单计价实例 某综合楼给排水管道安装工程工程量清单及计价实例。（P106/5.7实例）安装预算培训课程安装预算培训课程
