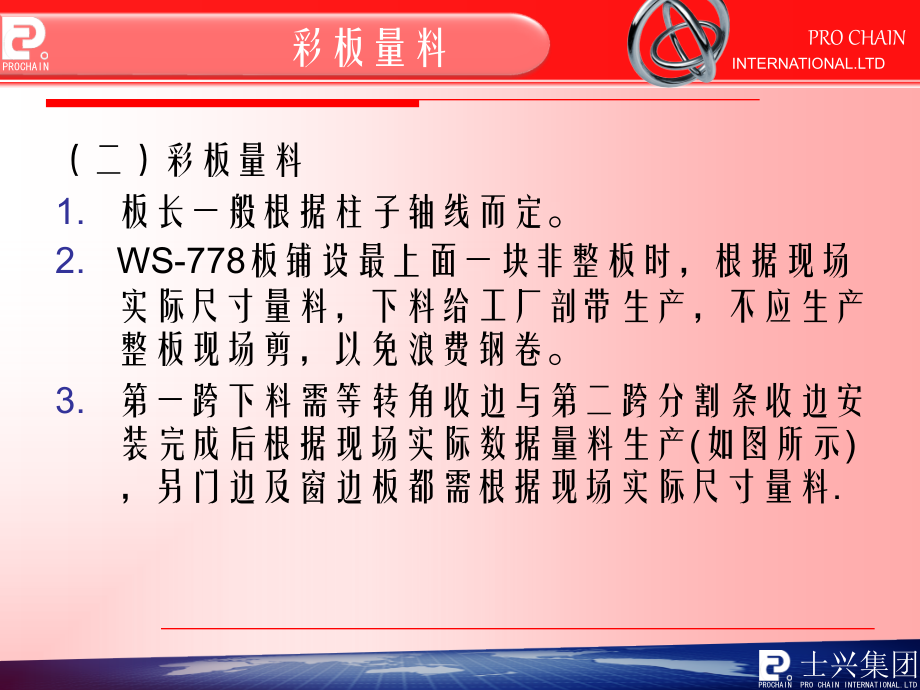

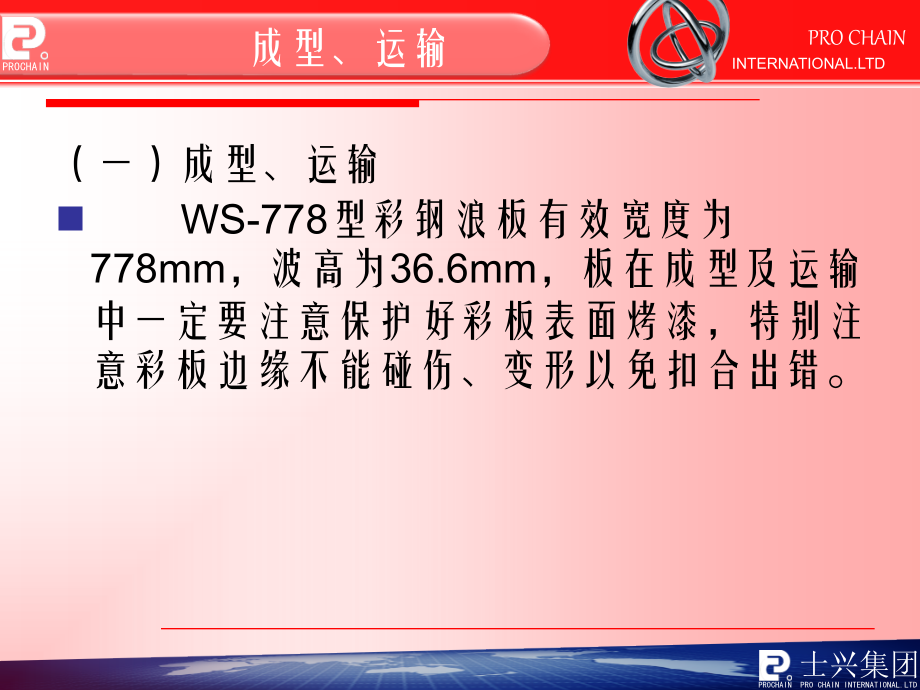

,*,PROCHAIN,PRO CHAIN,PROCHAIN,士兴集团,PRO CHAIN INTERNATIONAL.LTD,INTERNATIONAL.LTD,标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,成型、运输,（一）成型、运输,WS-778,型彩钢浪板有效宽度为,778mm,，波高为,36.6mm,，板在成型及运输中一定要注意保护好彩板表面烤漆，特别注意彩板边缘不能碰伤、变形以免扣合出错。,彩板量料,（二）彩板量料,板长一般根据柱子轴线而定。,WS-778,板铺设最上面一块非整板时，根据现场实际尺寸量料，下料给工厂剖带生产，不应生产整板现场剪，以免浪费钢卷。,第一跨下料需等转角收边与第二跨分割条收边安装完成后根据现场实际数据量料生产,(,如图所示,),，另门边及窗边板都需根据现场实际尺寸量料,.,零配件备料,（三）零配件备料,外墙自攻钉：外墙自攻钉颜色要与外墙板颜色一致，需要烤漆定做，所以要算准，一次性备料，一般是隔一个波锁一支钉。,保温钉：玻璃棉施工时，墙面玻璃棉与内墙固定需要加保温钉。,玻璃胶、铆钉：主要用于收边搭接处。,竖檩施工,（四）竖檩施工,横檩安装及调整：,横檩调整完后,横檩上需装竖檩的位置,用墨线弹出。,竖檩的调整：,竖檩安装时直接用自攻螺丝与,C,型檩条锁紧。,如超长范围用拉钢丝的方法进行调整。,玻璃棉施工,(,五）玻璃棉施工,玻璃棉贴在内墙,此方法需要在内墙板上贴保温钉固定玻璃棉，有冷桥存在。,玻璃棉固定在竖檩条与外墙板之间：,此方法玻璃棉用压条固定在横檩上，此方法无冷桥存在。,外墙板施工,（六,),外墙板施工,装墙面板之前先用水平仪测出厂房四周同一水平标高,以此水平标高进行彩板及收边的安装。,安装外墙板之前,根据竖檩位置在彩板上画出自攻螺丝线。,第一跨第一块板安装是以同一标高点开始起板，由下往上安装,
