袜子的组织结构设计.ppt

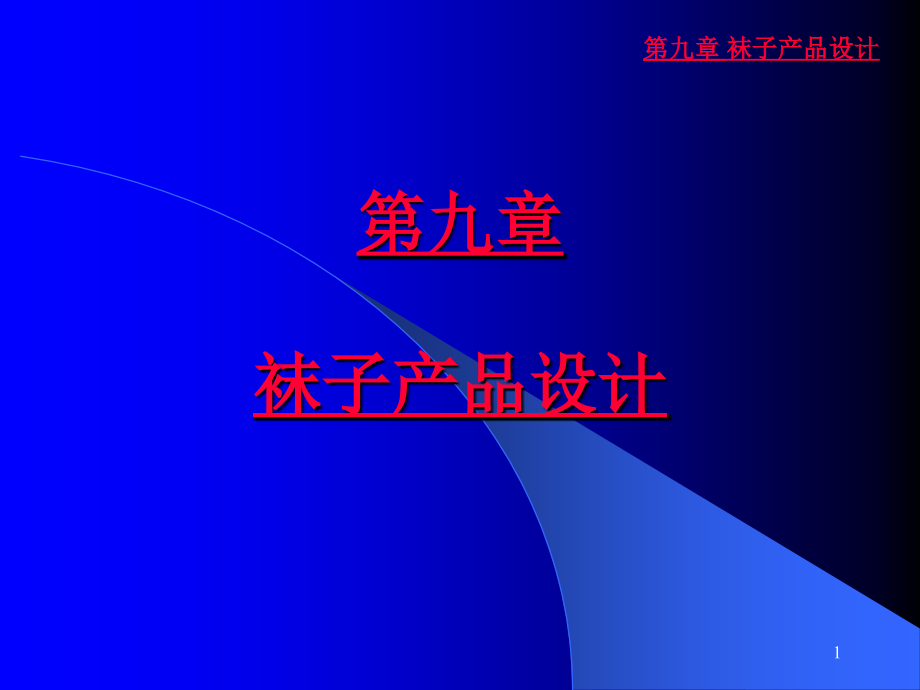

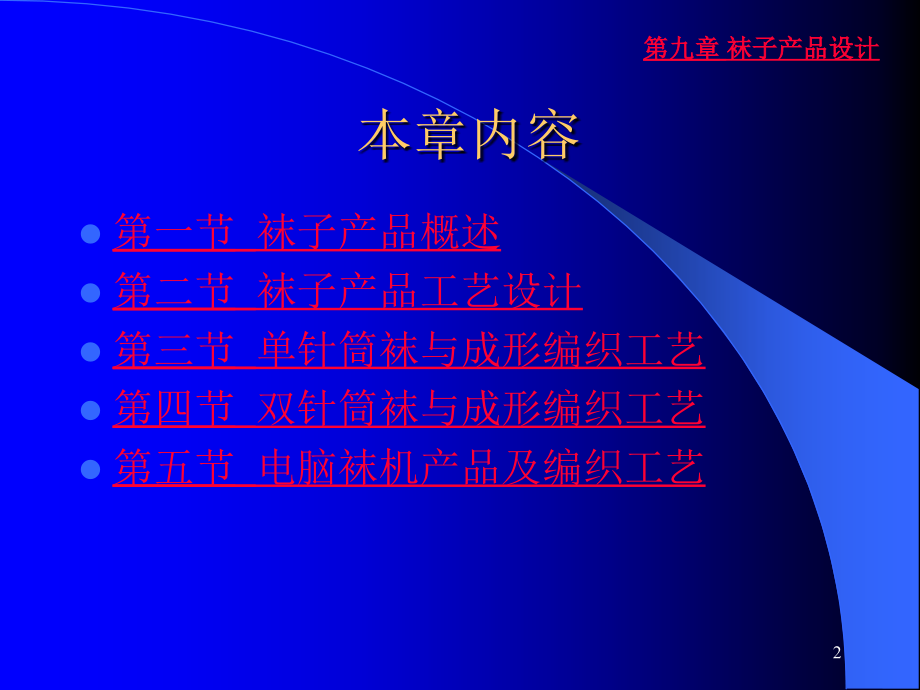

,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第九章 袜子产品设计,第九章袜子产品设计,1,本章内容,第一节 袜子产品概述,第二节 袜子产品工艺设计,第三节 单针筒袜与成形编织工艺,第四节 双针筒袜与成形编织工艺,第五节 电脑袜机产品及编织工艺,2,第一节 袜子产品概述,3,按原料分,：,天然纤维袜,合成纤维袜,各类混纺袜,一、袜子的发展及分类,按花色和组织结构分：,素袜、花袜等。,按袜口形式分,：,双层平口袜、单罗口袜、双罗,口袜、橡筋罗口袜、橡筋假罗,口袜、花色罗口袜等。,按穿着对象和用途分：,宝宝袜、童袜、少年袜、男袜、女,袜、运动袜、舞袜、医疗用袜等。,按袜筒长短分：,连裤袜、长筒袜、中筒袜和短筒袜。,按织造方法分：,纬编单针筒袜、双针筒袜；经编网,眼袜、分趾袜等。,4,二、袜子结构,1,袜口,2,上筒,3,中筒,4,下筒,5,高跟,6,袜跟,7,袜底,8,袜面,9,加固圈,10,袜头,（,1,）短筒袜（,2,）中筒袜（,3,）长筒袜,5,第二节 袜子产品工艺设计,6,工艺设计内容,一、确定和了解机型的技术特点,二、设计花型意匠图,三、绘制花型上机图,四、配色、制订初步工艺和试织,7,第三节 单针筒袜与成形编织工艺,8,一、袜口的编织,（一）双片扎口针的起口和扎口,1,、起口和扎口装置结构,扎口针,扎口针三角座,扎口装置,9,花袜机三角展开图,10,2,、起口过程,袜口起口过程,11,3,、扎口过程,扎口 扎口的线圈结构,12,1,、起口和扎口装置结构,（二）单片扎口针的起口和扎口,起口、扎口装置,13,单片式扎口针 扎口针三角,14,2,、起口过程,袜口起口过程,15,3,、扎口过程,扎口的线圈结构,16,（一）袜头和袜跟的结构,二、袜跟与袜头的编织,袜跟的形成,17,（二）袜跟的编织,袜跟的展开图,18,1,、使袜面袜针退出编织的方法,(1,）利用袜跟三角（俗名羊角）,袜跟三角,19,埋藏走针法,埋藏走针是指编织袜面的袜针不升起，而埋藏于三角座内往复回转，不垫纱成圈。,20,2,、前一半袜跟,(,袜头,),的编织方法,（,1,）（,2,）,挑针器,21,3,、后一半袜跟（袜头）的编织方法,揿针器,22,（一）添纱袜产品,1,、绣花袜,主要为绣花添纱组织，绣花线或面纱按花纹要求覆盖在部分地纱线圈上，形成花纹。,2,、网眼花袜,网眼组织又称为架空添纱组织，是由两根纱线编织而成，地纱在所有针上编织成圈，添纱只在某些针上编织成圈，不成圈处添纱呈浮线状处在织物反面。,四、单针筒袜产品及工艺简介,23,3,、集圈袜,集圈组织具有孔眼清晰、花型突出和具有一定防织物脱散性能的特点，在袜品上常用的集圈组织有单针单列或单针多列集圈。,4,、绣花提花袜,绣花提花袜是将绣花、提花两种不同组织编织在同一袜品上。,24,5,、补纱绣花袜,补纱绣花组织是在添纱网孔组织的网孔处补织绣花线，形成袜面平整，花型清晰的绣花组织,25,（二）提花袜产品,提花抽条组织,26,提花袜常用袜机机号与加工纱线线密度的关系,机 号,E,14.5,16,17,弹力锦纶主纱,1ltex,，,7.8tex,7.8tex,弹力锦纶加固纱,7.8tex,7.8tex,27,（三）横条袜产品,（四）毛圈花袜产品,28,毛圈袜机的机号与加工纱线线密度的关系,机 号,E,7.5,8.7,9.8,毛圈纱,7.8,11tex,16.6tex,地纱,7.8,11tex,29,第四节,双针筒袜与成形编织工艺,30,一、双针筒袜机的编织机构,(,一,),成圈机件,（,1,）双头舌针（,2,）沉降片（,3,）护片（,4,）栅状齿（,5,）导针片,31,(,二,),三角装置,三角装置,32,二、抽条素袜设计与编织,1,、导针片排列,抽条素袜上机工艺图,33,2,、,连续式落袜袜坯,编织工艺,握持横列,分离横列前罗纹,分离横列,起口,袜口,袜筒,袜跟,袜脚,加固圈,袜头,34,第五节,电脑袜机产品及编织工艺,35,以意大利罗纳地公司,LONATI L501,型单针筒电脑袜机 为例：,一、机器参数及特点,机器编织系统,36,二,、,选针原理及基本组织,（一）编织机件,（,1,）织针,（,2,）沉降片,（,3,）哈夫针,（,4,）提花片,37,（二）选针装置及选针原理,选针装置,38,选针器组合动作列表,选针器,T1,T2,T3,选针器,T1,T2,T3,PB,OFF+sel,OFF,OFF,PSX,OFF,ON,OFF,PBX,OFF+sel,ON,OFF,PTX,OFF,ON,OFF+sel,PN,ON,ON,ON,PTT,OFF+sel,ON,ON,PSA,OFF,OFF,OFF,PTN,OFF,ON,ON,PSJ,OFF,OFF+sel,OFF,PT,OFF,OFF+sel,ON,39,（三）走针轨迹,40,（,1,）,PTN,状态 （,2,）,PSX,状态,选针器与走针轨迹,41,（四）常用组织,平针 集圈,42,添纱 提花,43,衬垫 浮线,44,三,、,程序设计,1,、选择机器类型,机器类型选择框,45,2,、创建花型文件并确定袜子尺寸,新建花型文件,46,3,、导入已有花型图案,导入花型,47,4,、确定编织组织,定义第,1,路花型控制器,48,定义第,1,路各选针器,49,用不同的颜色定义各选针器动作,50,局部,Dis,花型,51,5,、编写上机程序,Quasar,程序界面,52,各段参数设置,6,、程序编译及上机编织,53,四,、,袜品编织实例,例,1,、提花花型,机型,LONATI,L501,编织路数,4,针数,400,编织时间,145,筒径,10cm(4,英寸）,下机重（,g,）,16.3,机号,32,纱线颜色数,4,原料,弹性橡筋线,22,dtex,；锦纶染色变形纱，,44/10/1,dtex,，,S-Z,捻；锦纶,6-6,亮丝，,55/34,dtex,；丙纶变形纱，,78/25/1,dtex,，,S-Z,捻。,54,例,2,、变密度花型,变密度长袜编织参数,机型,LONATI,L501,编织路数,4,针数,400,编织时间,225,筒径,10cm(4,英寸）,下机重（,g,）,27,机号,32,纱线颜色数,1,原料,弹性橡筋线,17,dtex,；锦纶，,20/20/1,dtex,，,S-Z,捻；锦纶,66,亮丝，,44/28,dtex,。,55,第九章结束，继续请返回目录,56,
