第四章 全补偿链形悬挂的安装曲线.ppt

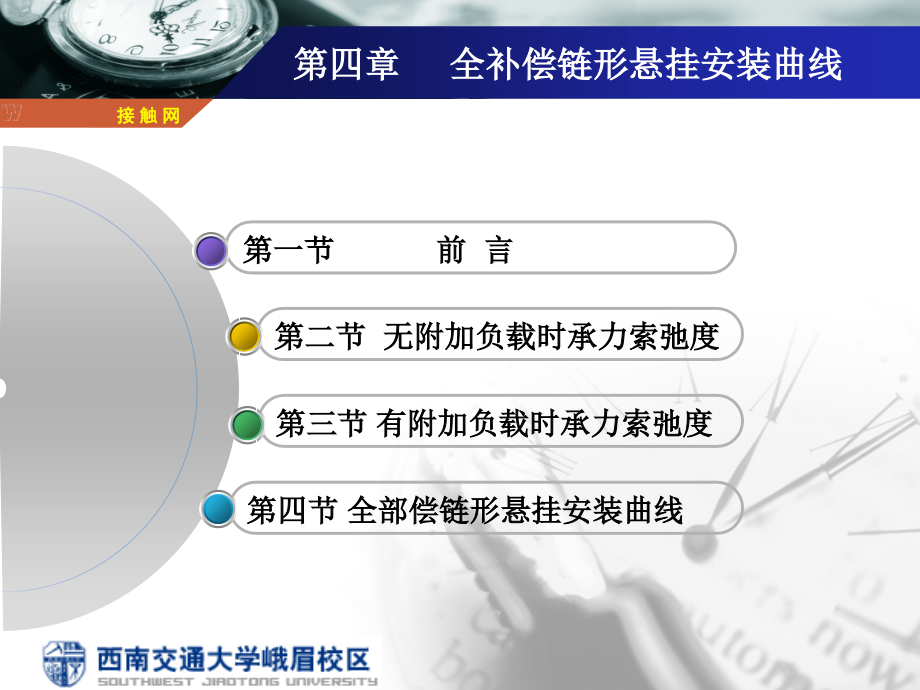

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,接 触 网,电气工程系精品课程,接触网,主讲人：王毅非 吴卫伟,第四章 全补偿链形悬挂安装曲线,第二节 无附加负载时承力索弛度,第三节 有附加负载时承力索弛度,第四节 全部偿链形悬挂安装曲线,第一节 前 言,第一节 前 言,全补偿链形悬挂的结构特点：,对于全部偿链形悬挂，不仅在接触线下锚处设有补偿装置，在承力索两端也设有补偿装置，因此，可以近似地认为接触线张力,T,j,和承力索张力,T,c,均近似为常数（不考虑因温度变化形成的张力增量）。在温度变化时，接触线、承力索虽然也伸长（或缩短），由于设有补偿装置，它们的张力不受温度变化的影响，其弛度也可以认为与温度变化无关（实际受张力增量的影响，弛度也会有相应变化）。,back,全补偿链形悬挂安装曲线的类型：,（,1,）无载承力索弛度温度曲线；,（,2,）有载承力索弛度温度曲线；,（,3,）接触线弛度温度曲线；,（,4,）接触线在定位点的高度变化曲线；,（,5,）承力索补偿安装曲线；,（,6,）接触线补偿安装曲线,第一节 前 言,back,全部偿链形悬挂，在无附加负载（覆冰）时，认为接触,线呈无弛度状态，此时承力索弛度可由下式决定,式中：,锚段内的实际跨距值（,m,）,承力索换算张力（,kN,）,承力索最大许用张力（,kN,）,链形悬挂合成自重负载（,kN/m,),链形悬挂换算负载，其值为：,第二节 无附加负载时承力索弛度,back,由式（,2.4.1,）可知，全部偿链形悬挂承力索弛度 ，,在跨距一定时，由悬挂的负载 和承力索张力 决定，若,不考虑冰、风等附加负载的影响，和 均近似地被认为,是常数，而承力索弛度 是不变的，但它的大小由补偿器,给定的承力索张力 决定。,第二节 无附加负载时承力索弛度,back,有附加负载时承力索的弛度,第三节 有附加负载时承力索弛度,back,接触线在跨距中部的高度变化：,接触线在覆冰时的弛度：,第三节 有附加负载时承力索弛度,back,第四节 全补偿链形悬挂安装曲线,back,定位器位置温度曲线,腕臂和定位器的位置随温度变化而变化，该变化量与承力索和接触线材质、线胀系数、与中心锚结的距离，温度变化、平均设计温度有关，因此其计算公式应包含这些因素。,第四节 全补偿链形悬挂安装曲线,back,承力索旋转腕臂位置安装曲线,为保证在温度变化后，腕臂的偏斜量最小，必须根据施工安装时的温度、承力索的线胀系数、平均设计温度等计算腕臂的准确位置。,第四节 全补偿链形悬挂安装曲线,back,Thank You!,
