八年级物理第五章第二节生活中的透镜.ppt

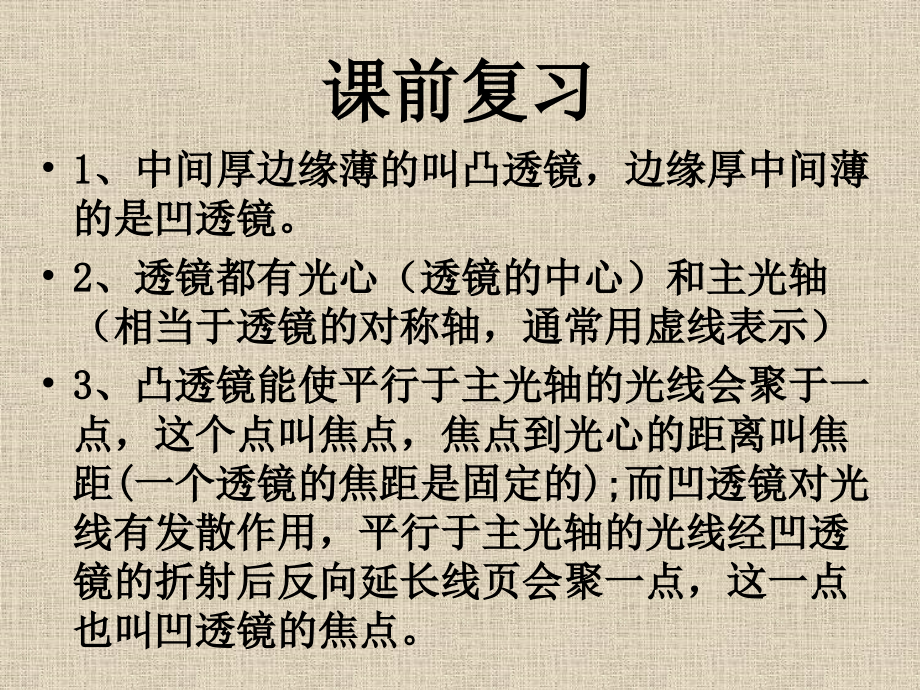

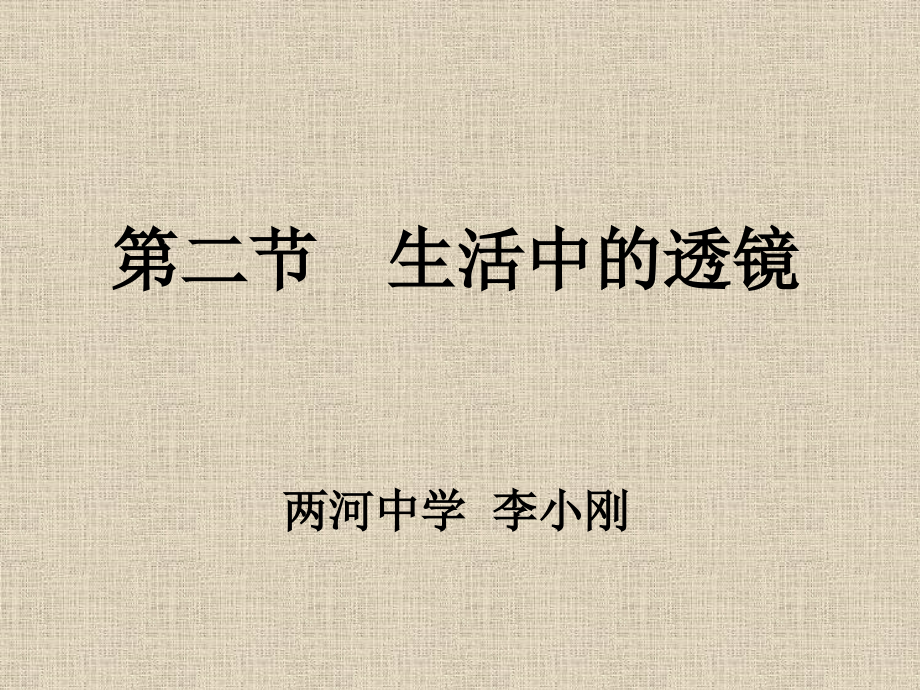

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,课前复习,1,、中间厚边缘薄的叫凸透镜，边缘厚中间薄的是凹透镜。,2,、透镜都有光心（透镜的中心）和主光轴（相当于透镜的对称轴，通常用虚线表示）,3,、凸透镜能使平行于主光轴的光线会聚于一点，这个点叫焦点，焦点到光心的距离叫焦距,(,一个透镜的焦距是固定的,);,而凹透镜对光线有发散作用，平行于主光轴的光线经凹透镜的折射后反向延长线页会聚一点，这一点也叫凹透镜的焦点。,第二节 生活中的透镜,两河中学 李小刚,学习目标,了解凸透镜在生活中的应用和在各种设备中发挥的作用的不同,自学指导一,自学教材,94-95,页关于凸透镜应用的介绍完成以下练习：,1,、其实（）、（）、（）设备的主要结构都是（），它们都是利用了凸透镜成像的原理。,2,、,照相机,利用镜头（凸透镜）能使物体成一个,(),、,(),的,实像,在（）上（相当于光屏）。,3,、,投影仪,通过凸透镜成一个（）、（）的,实像,在屏幕上。,4,、而,放大镜,能将物体成一个（）、（）的,虚像,映入人眼。,凸透镜,幻灯片,散热孔,聚光装置,光源,反光镜,幻灯机的原理图。,幻灯片在凸透镜的,1,倍焦距和,2,倍焦距之间，它的放大的、倒立的实像在,2,倍焦距之外，由光屏接收。为了看到正立的像，幻灯片要倒立放置。,幻灯片放置处,凸透镜,上述幻灯机必须使用幻灯胶片。幻灯胶片和照相底片类似，需要专业人员制作，为了能够长期使用，幻灯片需要正确保存。,我们现在用的是电子投影仪，省却了制作胶片的麻烦过程，只要拥有投影内容的电子文件并按需要的顺序排列即可。内容非常便于存储和携带。不过它需要借助计算机和电子投影仪才能播放出来。,反光镜,凸透镜,投影片,光源,左侧是投影机的原理图。投影片在凸透镜的,1,倍焦距和,2,倍焦距之间，它的放大的、倒立的实像在,2,倍焦距之外，由光屏接收。,在实际使用中会用一个平面镜把向上的光反射到侧面的幕布上。,平面镜,光屏,投影片放置处,凸透镜,平面镜,平面镜,照相机的镜头通常由多个镜片组成，这些镜片相当于一个凸透镜。,物体在凸透镜的,2,倍焦距以外，底片或电子感光器件在凸透镜的,1,倍焦距和,2,倍焦距之间，用于记录缩小的实像。,凸透镜,底片或感光器件,19,世纪初，法国人达盖尔发明一种感光技术，留下了物体的影像。据此，在,1827,年他制成了世界上第一部照相机，使我们能够与他人分享历史、分享美丽的自然,。,早期照相机,功能强大的数码相机,现在，采用感光胶片的照相机正逐渐被采用电子感光器件的数码相机所取代。,剃头匠 摄于光绪年间,光学显微镜,我们常说的放大镜其实就是一种显微镜，目前人们所说的显微镜通常是指借助凸透镜的组合工作的复式显微镜。借助它们，我们可以对细微的物体进行观察，更多地了解微观世界。,最早的显微镜，是荷兰德尔堡的眼镜匠詹生在,1590,年前后发明的。,1610,年前后，伽利略用显微镜研究了昆虫，观察了昆虫的运动器官、感觉器官和复眼，他是最早把显微镜用于科学研究的人。英国的罗伯特,胡克制造了更好的显微镜，发现了软木的细胞，开启了生物学研究的新时代。,反光镜。把光线反射到载物玻璃上，让观察对象更亮些,载物台。中间有一个圆孔，可以让反射镜反射的光透过，照亮被观察对象,玻璃片。上面放观察对象,物镜。焦距较小的凸透镜,目镜。焦距较大的凸透镜,早期借助显微镜观察物体之后，需要很好的绘画功底才能把观察结果描绘出来；后来，照相机被用于拍摄观察结果；现在，采用电子感光器件的显微镜被更多地采用，可以直接通过电脑的显示屏观察结果，并存为数码照片。,洋葱皮,1000,倍下的细菌,打结的头发,现在的显微镜已经超出了光学显微镜的范畴，先进的电子显微镜分辨率可以达到纳米级（,10,-9,m,），使病毒无所遁形，更先进的隧道扫描显微镜完全颠覆了人们对显微镜的认识，利用隧道效应，分辨率可以达到原子级别。,电子显微镜下的光盘表面,电子显微镜下的,SARS,灭活病毒颗粒,(,中国研制的疫苗,),隧道扫描显微镜下单个原子排成的圆环,望远镜,介绍两种折射式望远镜,伽利略式望远镜。物镜为凸透镜，目镜为凹透镜。儿童的玩具望远镜属于此类。,开普勒式望远镜。物镜和目镜都为凸透镜，主要用于天文观测。,物镜（焦距较大的凸透镜，对准观察对象）,目镜（凹透镜，眼睛靠近观察）,镜筒（通常采用可伸缩的套管）,儿童望远镜以及通常所说的观剧镜由两个镜筒和调节装置构成,伽利略式望远镜,1608,年荷兰的眼镜制作者发明了望远镜，当世人还在把它作为娱乐工具的时候，伽利略则把它指向了天空，他把望远镜作为研究工具对天体进行认真地观察。他观察到了月球上的山峦，并且发现了木星较大的四颗卫星，对天文学作出了杰出的贡献。,伽利略制作的两个望远镜,物镜（焦距较大的凸透镜，对准观察对象）,物镜（焦距较小的凸透镜，眼睛靠近观察）,镜筒（通常采用可伸缩的套管）,开普勒式望远镜,开普勒式望远镜看到的像是倒立的，军事望远镜的成像原理与之相同，但是在每个镜筒中采用了两块三棱镜，把像变成正立的，同时也缩短了镜筒的长度，便于携带。,三棱镜,我国最大的射电望远镜,云南天文台，直径,40,米,望远镜的种类很多，除折射式望远镜外还有反射式望远镜和折反射式望远镜。身居太空的,“,哈勃,”,望远镜就是反射式望远镜。随着科技的发展，望远镜已经不仅仅观测看见光了，涌现出了射电望远镜、红外望远镜、紫外望远镜、,射线望远镜、,X射线望远镜。,乌鲁木齐天文台的射电望远镜,哈勃太空望远镜,射线望远镜,红外望远镜,X,射线望远镜拍摄的照片,恒星的诞生 哈勃望远镜摄,恒星的死亡 哈勃望远镜摄,自学指导二,自学教材,96,页的内容思考以下问题：,1,、想一想我们前边所学的小孔成像实验，成的像有什么特点；它们和照相机、投影仪成像性质相似吗？,2,、我们透过放大镜和平面镜看到的像具备上面的像特点吗？,“,1,”,所成的是,实像,可以打在光屏上，,“,2,”,所成的是,虚像,：我们认为那儿有一个像但实际没有，无法显示在光屏上,
