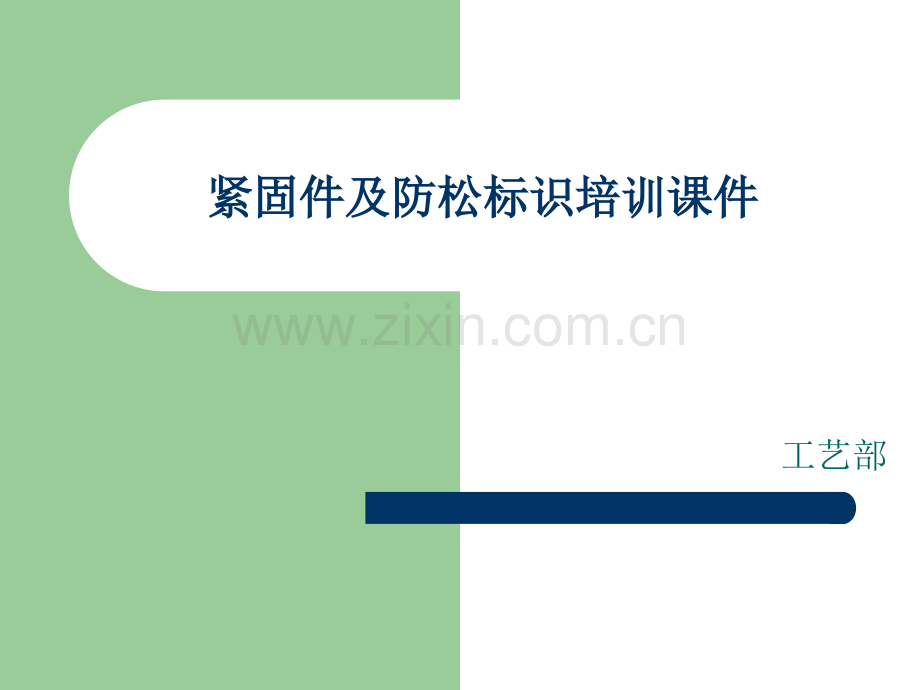

紧固件防松标识培训.ppt

紧固件及防松标识培训课件紧固件及防松标识培训课件工艺部1.紧固件概述紧固件概述 紧固件指紧固两个或两个以上零件（或构件）紧固连接成为一件整体时所采用的一类机械零件的总称。紧固件品种规格繁多，性能用途各异，而且标准化、系列化、通用化的种度也极高。因此通常也把已有国家标准的一类紧固件称为标准紧固件，或简称为标准件。2.紧固件的种类紧固件的种类我公司常用的紧固件一般包括：螺钉、螺栓、螺母等螺纹紧固件；垫圈、铆钉、销等非螺纹紧固件。2.紧固件的种类紧固件的种类1、螺栓由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，头部一般为方形。螺栓与螺母配合，用于紧固连接两个带有通孔的零件，这种连接形式称为螺栓连接。2.紧固件的种类紧固件的种类2、螺钉螺钉也是由头部和螺杆两部分构成的一类紧固件，头部作成圆头(或沉头)，中间作出横道（或十字道）以便用螺丝刀紧固。2.紧固件的种类紧固件的种类3、螺母带有内螺纹孔，形状一般呈显为扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或机器螺钉，用于紧固连接两个零件，使之成为一件整体。2.紧固件的种类紧固件的种类4、垫圈常用的主要有两种：弹簧垫圈和平垫圈。4.1弹簧垫圈：起阻止螺纹回松的作用，一般与平垫圈配合使用。2.紧固件的种类紧固件的种类4.2平垫圈：通常是各种形状的薄件，主要用于减少摩擦、防止泄漏、隔离、防止松脱或分散压力，置于螺栓、螺钉或螺母的支撑面与连接零件表面之间，起着增大被连接零件接触表面面积，降低单位面积压力和保护被连接零件表面不被损坏的作用。2.紧固件的种类紧固件的种类5、销主要供零件定位用，有的也可供零件连接、固定零件、传递动力或锁定其他紧固件用。开口销2.紧固件的种类紧固件的种类6、铆钉由头部和钉杆两部分构成的一类紧固件，用于紧固连接两个带通孔的零件（或构件），使之成为一件整体。这种连接形式称为铆钉连接，简称铆接。3.螺纹类紧固件的防松标记螺纹类紧固件的防松标记当拧紧螺纹紧固件时，需要向紧固件输入能量，撤去拧紧力矩后，受螺旋副的自锁作用和螺母、螺栓支承面与被联接件接触表面上的摩擦力，使螺栓承受拉力，被连接件承受压力，这就是预紧力。工作中的螺栓联接，特别是承受交变载荷或振动的螺栓联接，螺母受松退力矩作用可能导致松动回转。为便于观察紧固件是否出现松动现象，故需要在螺栓紧固后涂打防松标记。4.防松标记的涂打方法防松标记的涂打方法1、技术要求1.1 涂打前确认紧固件已紧固（已达到扭矩要求或弹垫已压平）。1.2 线条宽度 1.5mm2mm，在显眼的地方进行标记。1.3 圆形检查门（盖）防松标记朝向圆心方向。1.4 其它情况防松标记在同一平面上的朝向，在空间允许的情况下应保持一致。防松记号笔4.防松标记的涂打方法防松标记的涂打方法2、标记方法2.1 M5以下(低压电路)按图示位置标记黑色圆点螺母紧固 螺栓紧固 螺钉紧固 4.防松标记的涂打方法防松标记的涂打方法2.2 M5及M5以上（低压电路），M8以下（结构件）自检时涂黑线连接，互检时涂打红色圆点。l从螺母端紧固的，在可视部位黑线从固定件的表面打到螺母的侧面，红点在黑线相邻螺母的可视部位涂打；l从螺栓端紧固的，在可视部位黑线从螺栓的头部打到固定件的表面，红点在黑线相邻螺栓的可视部位涂打；螺母紧固 螺栓紧固 螺钉紧固 4.防松标记的涂打方法防松标记的涂打方法2.3 M8及以上用两条红黑平行线条标记，自检时用黑笔涂打，互检时用红笔涂打。l从螺母端紧固的，在可视部位从固定件的表面打到螺母的侧面；l从螺栓端紧固的，在可视部位从固定件的表面打到螺栓的头部；4.防松标记的涂打方法防松标记的涂打方法2.4 对于空间小无法正常使用记号笔的部位，要在可视部位的螺栓或螺母上涂打一红黑点表示；自检时用黑点，互检时用红点。4.防松标记的涂打方法防松标记的涂打方法2.5 管接头（活弯、活接）在可视部位从活弯基部横跨活接螺母到活弯的另一侧划一条黑线。在可视部位从活接的一侧横跨活接螺母到活接的另一侧划一条黑线。4.防松标记的涂打方法防松标记的涂打方法2.6 沉头螺钉在可视部位按垂直方向打红黑两条防松标记。黑色标记线黑色标记线红色标记线红色标记线4.防松标记的涂打方法防松标记的涂打方法2.7 从螺母端紧固的防松标记长度要求l对于露出螺纹长度为5mm以内的，防松标记必须涂满整个螺纹。l对于露出螺纹长度大于5mm的，防松标记长度在515mm范围内。谢谢！谢谢！工艺部
