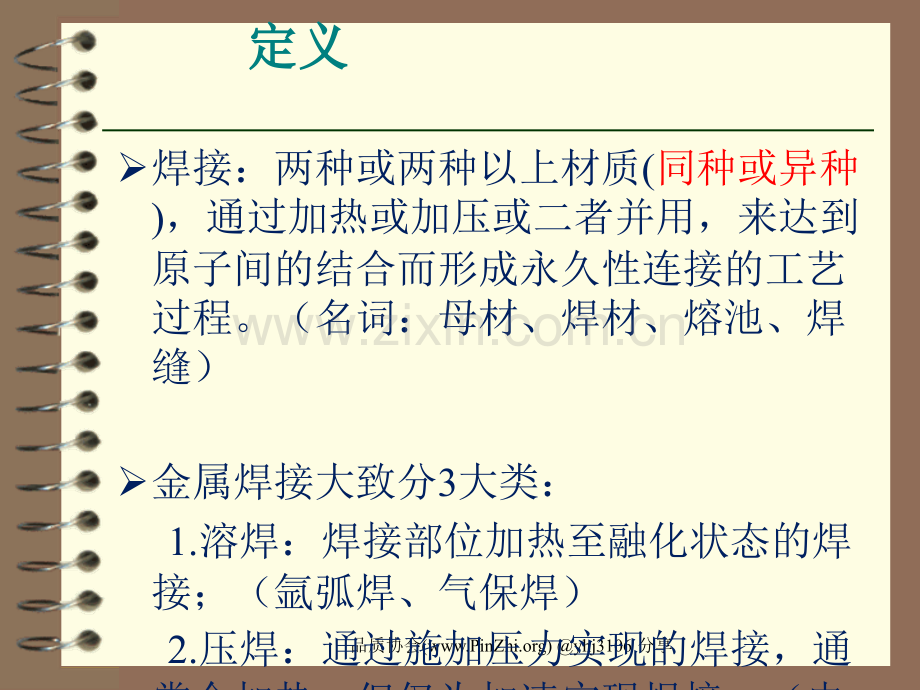

焊接基本知识焊接基本知识培训培训PrepareBy：洪凯品质协会(www.PinZhi.org)yhj3106分享定义定义焊接：两种或两种以上材质(同种或异种)，通过加热或加压或二者并用，来达到原子间的结合而形成永久性连接的工艺过程。（名词：母材、焊材、熔池、焊缝）金属焊接大致分3大类：1.溶焊：焊接部位加热至融化状态的焊接；（氩弧焊、气保焊）2.压焊：通过施加压力实现的焊接，通常会加热，但仅为加速实现焊接；（电阻焊）3.钎焊：母材不融化，仅融化焊接填充材料；品质协会(www.PinZhi.org)yhj3106分享压焊压焊锻焊摩擦焊冷压焊超生波焊扩散焊高频焊点焊缝焊对焊爆炸焊电阻焊压焊品质协会(www.PinZhi.org)yhj3106分享点焊点焊我司设备加工范围：设备型号设备型号材料材料SECC/SGCCSPCC/SPHCSUSALDTN-400.5-2.00.5-3.00.5-3.0/DTZ-1600.5-3.00.5-4.00.5-4.0/DTB-1700.5-3.00.5-5.00.5-5.00.5-3.0品质协会(www.PinZhi.org)yhj3106分享点焊点焊设备型号设备型号DTN-40DTZ-160DTB-170电极直径162520焊点大小（正常）4-66-105-8 平板点焊严禁上下电极头都修磨成平面状，这样会导致焊接不牢。品质协会(www.PinZhi.org)yhj3106分享熔焊熔焊气焊电子束焊激光焊电渣焊铝热焊电弧焊非熔化极氧氢焊氧乙炔焊空气乙炔焊焊条电弧焊埋弧焊氩弧焊熔化极（MIG）CO2气体保护电弧焊药心焊丝电弧焊钨极氩弧焊（TIG）等离子弧焊原子氢焊熔焊熔化极品质协会(www.PinZhi.org)yhj3106分享我司焊接方式简介我司焊接方式简介焊接方法焊接方法原理原理特点特点适用范围适用范围氩弧焊用惰性气体（Ar）保护电极进行焊接。若用焊丝做电极则为熔化极氩弧焊（MIG）；若用钨棒做电极则为钨极氩弧焊（TIG）焊接区域保护充分，焊缝质量好，飞溅少，焊接热量大但集中，影响区域小，生产效率低，成本高（作业时不可有风）AL、铜、碳钢、不锈刚，建议板材厚度0.5mm+CO2焊（气保焊）用CO2做保护气体，焊丝做电极（厚板焊接时通常会用CO2与O2混合气体，增加熔深）焊接热量较为分散，热变型少，焊道美观性差，飞溅多，生产效率高，成本低（作业时不可有风）碳钢、不锈钢，建议板材厚度1.5mm+品质协会(www.PinZhi.org)yhj3106分享钨极氩弧焊钨极氩弧焊工作原理：在惰性气体的保护下，利用钨电极和工件之间产生的电弧热熔化母材和填充焊丝的焊接方法，称为钨极惰性气体保护焊，即TIG焊（TungstenInertGasWelding）。TIG焊有手工焊、半自动焊和自动焊三种操作方式。手工焊时，焊枪的运动和焊丝的送进均由焊工左右手同时操作；半自动焊时，焊枪由手工操作，焊丝由专门的送丝机构等速地自动输送；自动焊时，分别有行走机构和送丝机构，完成两个操作。品质协会(www.PinZhi.org)yhj3106分享钨极氩弧焊钨极氩弧焊优势：1）在惰性气体下焊接，不需要使用焊剂就可以焊接几乎所有的金属，特别适用于焊接化学活性强和形成高熔点氧化物的铝、镁及其合金。2）焊接工艺性好。明弧，能观察电弧及熔池；电弧燃烧稳定，无飞溅，焊后不需去渣，焊缝成形美观；能进行全位置焊接。是实现单面焊背面成形的最理想焊接方法。3）能进行脉冲焊接，减少焊接热输入，很适合于薄板或对热较敏感的材料的焊接。品质协会(www.PinZhi.org)yhj3106分享钨极氩弧焊钨极氩弧焊劣势：1）熔深浅，焊接速度慢，焊接生产率较低，人工成本高；2）钨极载流能力有限，过大焊接电流会引起钨极熔化和蒸发，其微粒可能进入熔池，造成焊缝金属污染；3）焊接时需采取防风措施；4）惰性气体、钨极较贵，生产成本较高；（0.5RMB/cm）品质协会(www.PinZhi.org)yhj3106分享钨极氩弧焊钨极氩弧焊适用范围：1）适合焊接的材料 生产中主要用于焊接铝、镁、钛、铜等有色金属及其合金，不锈钢和耐热钢。对于低熔点、易蒸发的金属如铅、锡、锌等因焊接操作困难，一般不用TIG焊。对已镀有铅、锡、锌等低熔点金属层的碳钢，焊前需去掉镀层，否则熔入焊缝金属中生成中间合金降低接头性能。2）适焊的焊接接头和位置 常规的对接，搭接、T形接和角接等接头处在任何位置只要结构上具有可达性均能焊接，薄板的卷边接头，搭接的点焊（又叫电铆焊）接头均可以焊接，而且无需填充金属。3）适合焊接的板厚：适合焊接的板厚一般范围 0.5 T 3mm的薄板。品质协会(www.PinZhi.org)yhj3106分享CO2气体保护焊气体保护焊工作原理：C02气体保护电弧焊是使用焊丝来代替焊条和电极,经送丝轮通过送丝软管送到焊枪,经导电咀导电,在CO2气氛中,与母材之间产生电弧,靠电弧热量进行焊接。优势1焊接成本低。其成本只有埋弧焊和手工电弧焊的4050%。（0.2RMB/cm）2生产效率高。其生产率是手工电弧焊的14倍。3操作简便。明弧，对工件厚度不限，可进行全位置焊接而且可以向下焊接。4焊缝抗裂性能高。焊缝低氢且含氮量也较少。5.敏感度低（表面有油、水、锈可作业）品质协会(www.PinZhi.org)yhj3106分享CO2气体保护焊气体保护焊l劣势1与钨极氩弧焊相同，抗风能力差；2焊缝形成不够美观；3相比氩弧焊而言，焊接飞溅大；（较好的焊接设备其焊接电流较为稳定，可一定程度减少作业时飞溅产生）品质协会(www.PinZhi.org)yhj3106分享CO2气体保护焊气体保护焊电压偏高时电压偏高时:弧长变长弧长变长,飞溅颗粒变大飞溅颗粒变大,易产生气孔易产生气孔.焊道变宽焊道变宽,熔深和余高变小熔深和余高变小.电压偏低时电压偏低时:焊丝插向母材焊丝插向母材,飞溅增加飞溅增加,焊道变窄，熔深和余高大焊道变窄，熔深和余高大.啪嗒！啪嗒！啪嗒！啪嗒！嘭！嘭！嘭！嘭！嘭！嘭！母材母材母材母材品质协会(www.PinZhi.org)yhj3106分享焊接方式及其代码焊接方式及其代码代号名称代号名称11无气体保护的电弧焊136非惰性气体保护药芯焊丝电弧焊111手弧焊（涂料焊条熔化极电弧焊）137非惰性气体保护熔化极电弧点焊112重力焊（涂料焊条重力电弧焊）14非熔化极气体保护电弧焊113光焊丝电弧焊141氩弧焊114药芯焊丝电弧焊142TIG点焊115途层焊丝电弧焊149原子氢焊116熔化极电弧点焊15等离子弧焊118躺焊151大电流等离子弧焊12埋弧焊152微束等离子弧焊121丝极埋弧焊153等离子粉末堆焊122带极埋弧焊154等离子填丝堆焊13溶化极气体保护电弧焊155等离子MIG焊131熔化极惰性气体保护焊（MIG）156等离子弧点焊135二氧化碳气体保护焊（MAG）18其他电弧焊方法181碳弧焊185旋弧焊电弧焊焊接方法及其代码品质协会(www.PinZhi.org)yhj3106分享焊接方式及其代码焊接方式及其代码电弧焊焊接方法及其代码代号名称代号名称21点焊24闪光焊22缝焊29其它电阻对焊方法221搭接缝焊291高频电阻对焊225加带缝焊25电阻对焊23凸焊品质协会(www.PinZhi.org)yhj3106分享焊缝符号介绍焊缝符号介绍序号名称示意图符号1卷边焊缝（卷边完全熔化）2I型焊缝3V型焊缝4单边V型焊缝5带钝边V型焊缝品质协会(www.PinZhi.org)yhj3106分享焊缝符号介绍焊缝符号介绍6带钝边单边V型焊缝 7带钝边U型焊缝 8带钝边J型焊缝 9封底焊缝 10角焊缝 11塞焊缝或槽焊缝品质协会(www.PinZhi.org)yhj3106分享焊缝符号介绍焊缝符号介绍12点焊缝13缝焊缝品质协会(www.PinZhi.org)yhj3106分享焊道标识方法焊道标识方法此面焊背面焊双面焊品质协会(www.PinZhi.org)yhj3106分享相关视频相关视频MIG/MAG-熔化极惰性气体/活性气体焊接基础视频WIG/TIG-钨极氩弧焊基础视频火焰校值相关视频焊接结构的一般公差品质协会(www.PinZhi.org)yhj3106分享
