山特电子应届工程师入职培训资料.ppt

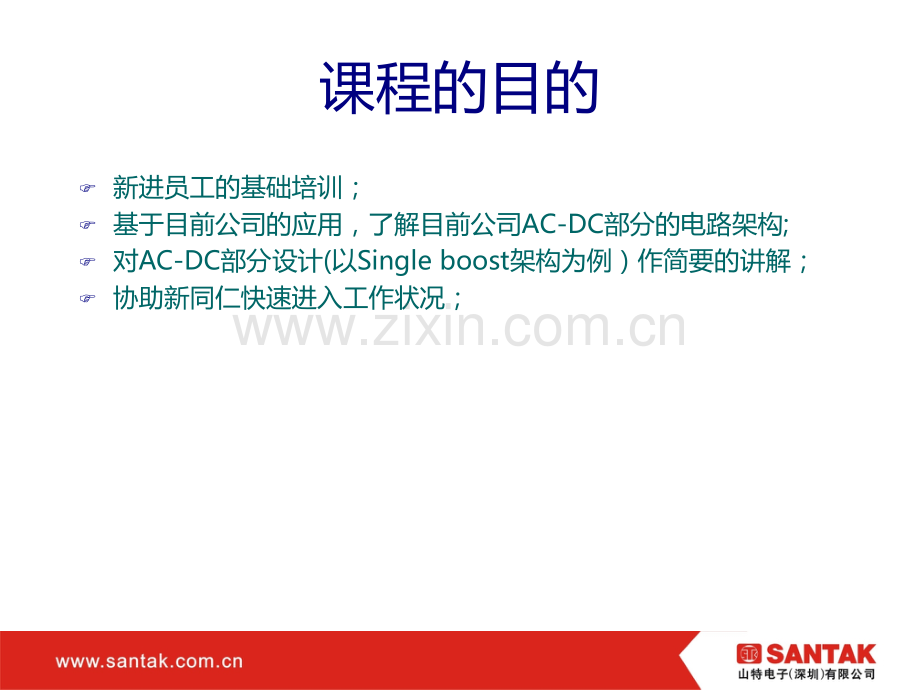

山特电子（深圳）有限公司应届工程师入职培训AC-DC简介1课程的目的F新进员工的基础培训；F基于目前公司的应用，了解目前公司AC-DC部分的电路架构;F对AC-DC部分设计(以Single boost架构为例）作简要的讲解；F协助新同仁快速进入工作状况；主要内容F第一部分：AC-DC简介；F第二部分：公司目前使用的AC-DC线路简介；F第三部分：目前AC-DC线路的主要控制方式简介；F第四部分：以Single boost为例简单讲述AC-DC线路的设计；AC-DC线路简介F对于目前公司的应用，基本分两类：1,整流PFC架构，所以这次课程的重点是讲述PFC部分线路的原理和设计以及公司目前在各产品上的应用；PFC线路的应用目的？2,Charger线路；Charger线路的作用？AC-DC线路在公司产品中应用C1/2/3 PFC工作原理C620K PFC工作原理ChargerC1/2/3K Flyback 3A3-15K BuckC620K Buck-boostPFC架构的主要控制模式PFC架构的机种控制模式F峰值电流控制F电流滞环控制F平均电流控制峰值电流控制-控制电路峰值电流控制-电感电流波形电流滞环控制-控制电路电流滞环控制-电感电流波形平均电流控制-控制电路平均电流控制-电感电流波形三种控制方法的比较控制方法开关频率工作模式对噪声 其他电流峰值恒定CCM敏感保持稳定性，需加斜率补偿电流滞环变频CCM敏感平均电流恒定任意任意Single boost Topology已知：输出功率Po2.8KW；BUS电压Vbus400V；整机效率90；输入市电最低电压Vinmin170V；允许PFC电流波动I20；开关频率fs80000Hz 市电掉电维持时间 Tmaintain=10ms 允许最大BUS纹波 Vbus=7.5V，最低BUS电压Vbusmin=350V；要求PFC工作在连续模式，试确定电感大小并选择电容连续模式下电感最小值：(6)由已知条件可以求出I：(7)所以有：单Boost电路 BUS电容的选择由维持时间有：即：(8)将已知带入(8)可求得：单Boost电路 BUS电容的选择设PFC的PF值为1，当市电输入瞬时功率小于输出瞬时功率时，BUS电容放电，为了计算BUS电容的低频纹波，需要算出其放电时间：令：市电输入功率瞬时等于输出瞬时功率，为使计算简便，不考虑机器损耗，有下式成立因VinIin=Po，所以可求得电容放电时间：由能量守恒有：单Boost电路 BUS电容的选择整理后有：(9)将已知带入式(9)得：选择用3个470F并联，初步选择电容型号为：ALC10A471DF450，查规格书可知在80K开关频率下允许的纹波电流为4.02安培。电容最大纹波电流发生在输入电压等于0处，此时纹波电流为负载电流注意事项F1,电感材料的选择，Powerloss和温升，直流偏置；F2，MOSFET开关管选择，电压电流规格，Powerloss损耗；F3,PFC二极体选择，电压电流规格，反向恢复时间以及反向恢复电流的影响。F4,Snubber线路的使用；
