建筑工程施工全过程(图解).doc

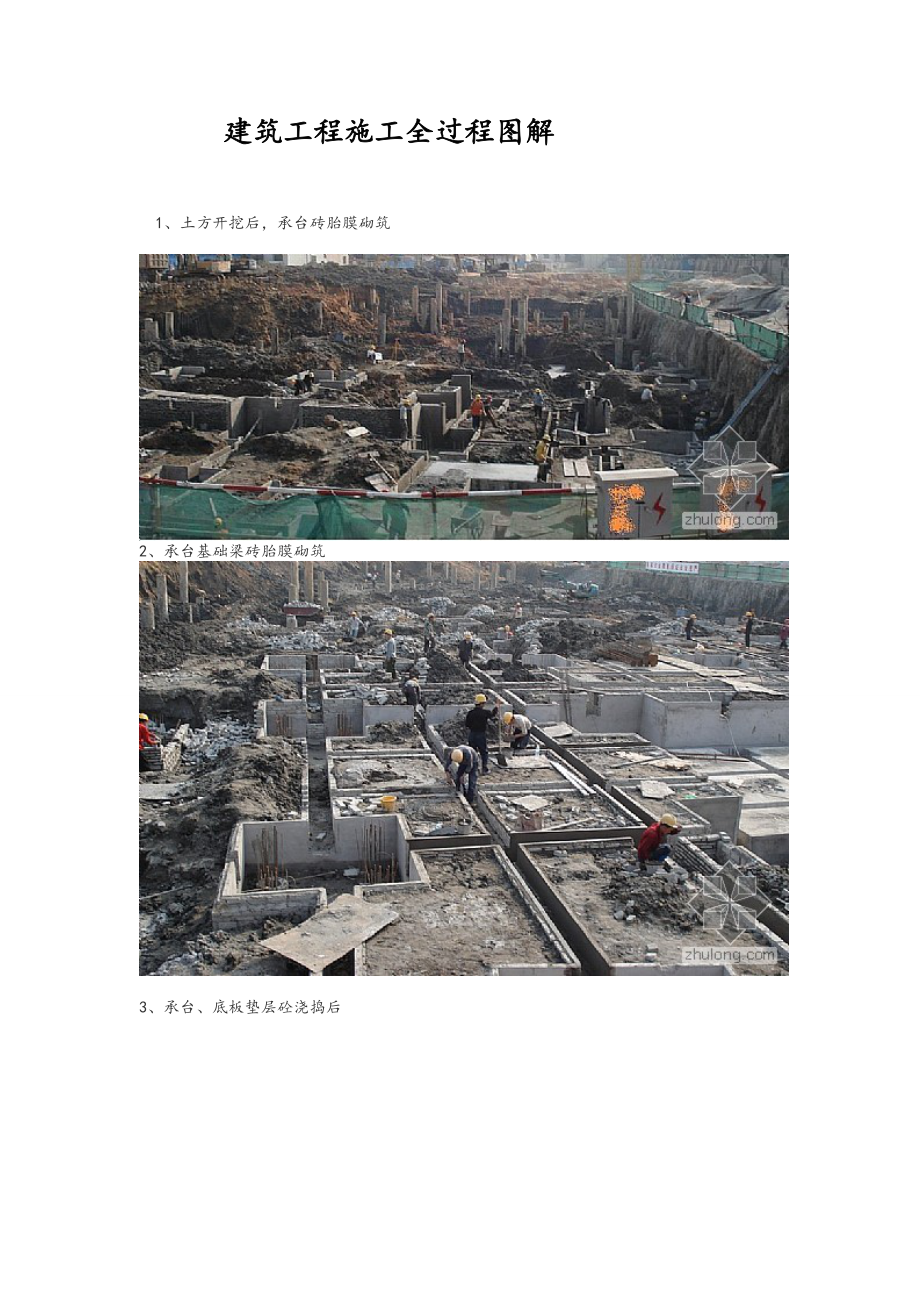

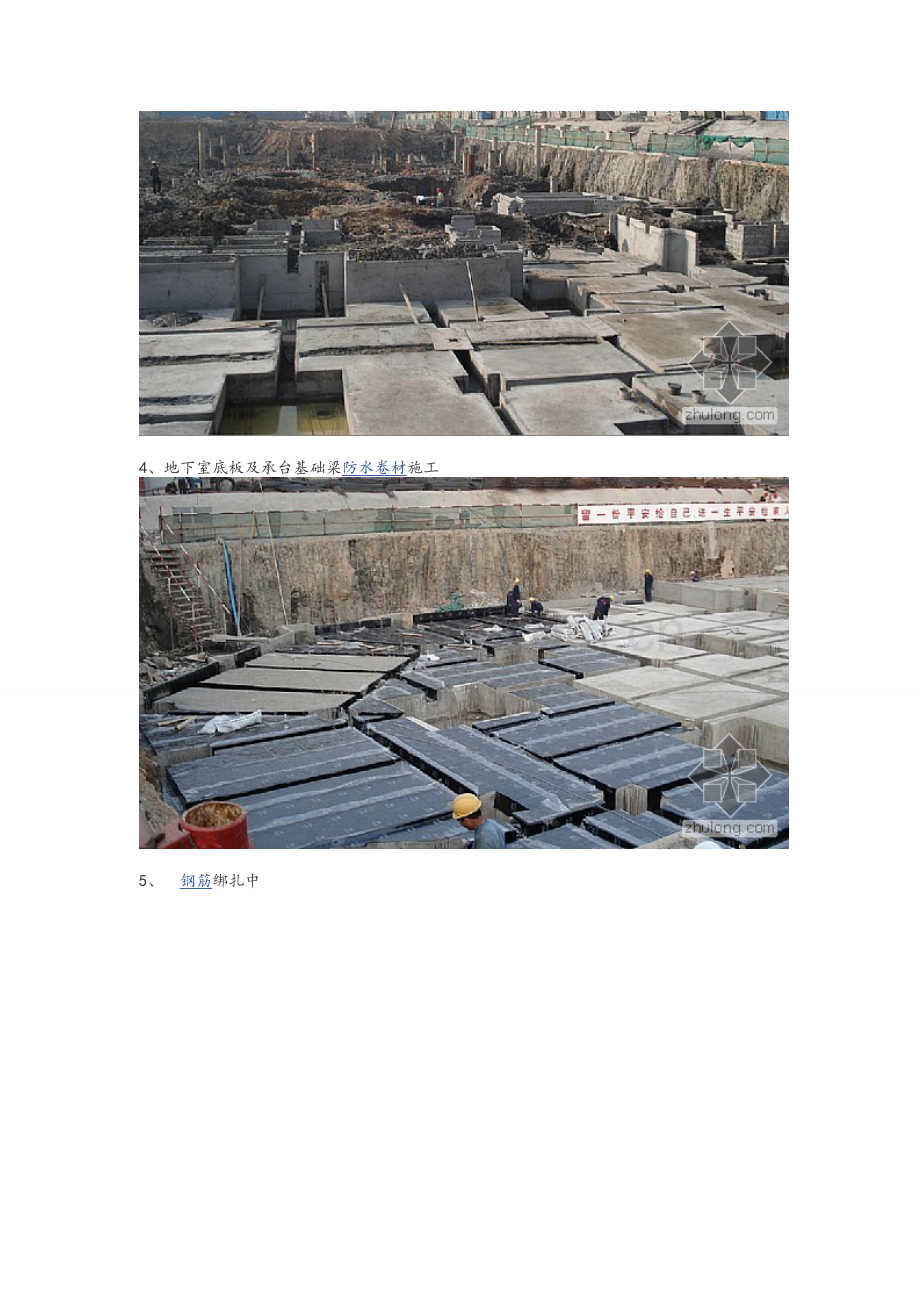

建筑工程施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。注意要用止水螺杆9、 管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、 止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。还有个别木方挑头太长了。27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。34、消防喷淋管施工中35、楼面模板施工完毕。呵呵，柱箍筋堆得太高了。36、楼板钢筋施工中。37、地下室风管安装中。38、消防喷淋管过人防墙。39、空调的冷冻水管施工中。40、楼梯踏步施工中。41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。43、地面贴砖前做地面找平层，内布钢筋网片，两边做灰饼。44、冰水管焊接处防锈处理，外面是保温层。45、地面贴砖。46、砖缝用专门的填缝剂进行填缝。47、自动扶梯（人行道）吊装安装中。48、地下室的人防门。
