屋顶施工保护方案报审.doc

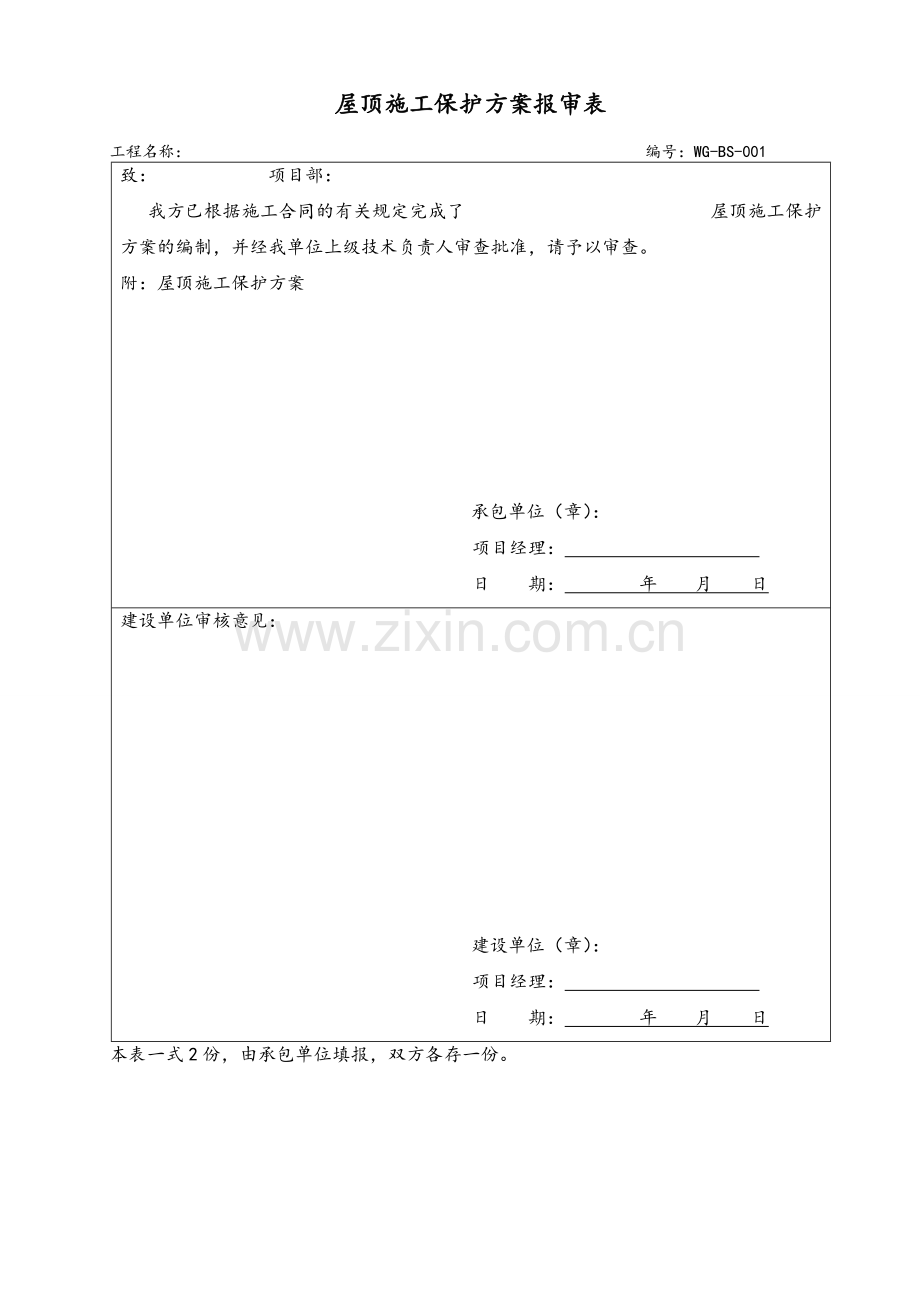

屋顶施工保护方案报审表

工程名称： 编号：WG-BS-001
致： 项目部：
我方已根据施工合同的有关规定完成了 屋顶施工保护方案的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：屋顶施工保护方案

承包单位（章）：
项目经理：
日 期： 年 月 日
建设单位审核意见：

建设单位（章）：
项目经理：
日 期： 年 月 日
本表一式2份，由承包单位填报，双方各存一份。

--------------------------------------------------------------------------------------------------------------

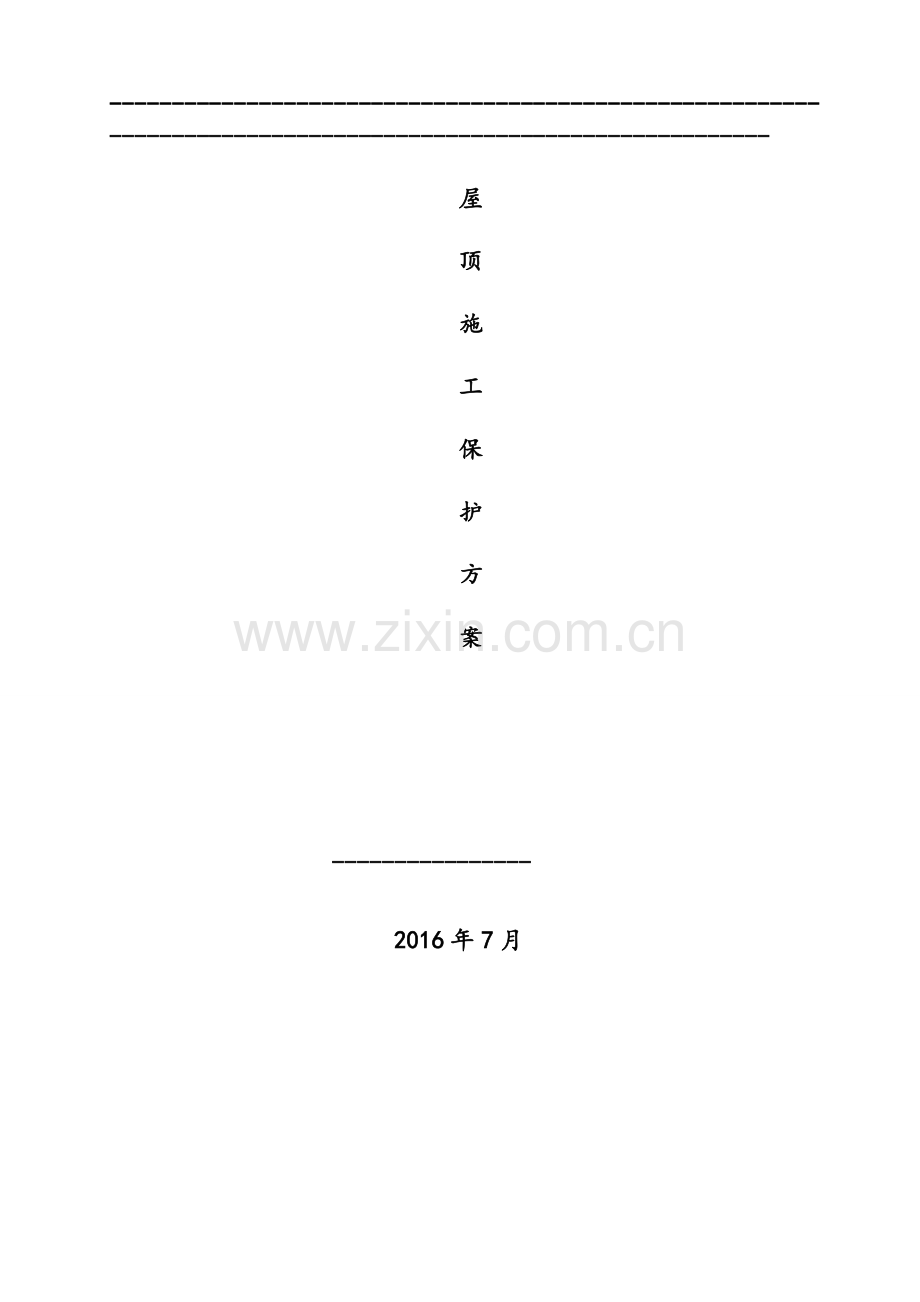

屋
顶
施
工
保
护
方
案

----------------

2016年7月

目 录
一、工程概况 48
二、编制说明 48
三、屋顶施工保护管理 48
三、吊装时的注意事项 49
四、施工安装时的保护措施 50
五、屋顶损坏后的修护措施 50

一、工程概况
1、工程名称：----------------------------
2、工程地点：----------
3、光伏电池板面积：约22893平方米；
4、工程内容
本项目布置在------------厂房及草坪地面上，公司原有建筑物为彩钢板屋顶建筑，安装光伏组件屋面总面积约38000㎡。
二、编制说明
本工程施工内容机电设备安装工程，为保证施工时不对彩钢瓦屋面造成损坏，编制屋顶施工保护方案，其编制依据如下：
1、安全生产法；
2、《建筑施工安全检查标准》JGJ59-2011；
3、《建筑施工高处作业安全技术规范》JGJ80-91；
4、《施工企业安全生产评价标准》JGJ/T 77-2010；
5、国家相关的法律、法规；
三、屋顶施工保护管理
坚持“安全第一，预防为主、综合治理”的安全生产方针，严格执行《中华人民共和国安全生产法》等国家、自治区和有关主管部门颁布的有关安全法律、法规和劳动保护措施。
1、施工前交底
1.1、材料到位，在指定要求的位置放置好，并设置好安全警戒线。
1.2、人员到位，在开吊装的区域要必须设置好安全警戒线，吊装机在将材料运送到楼顶时，必须要在彩瓦放置木拖垫乘材料，防止彩瓦被挤压变形、破坏。
1.3、安装夹具时，要求屋顶用木拖做一条安全人行道，分夹具时，须轻拿轻放，防止夹具掉下损坏彩瓦的油漆，螺丝紧固时，应先将夹具放整齐后再紧固，防止压掉彩瓦的油漆。
1.4、吊装物品，须采取一吊一散的方式进行安装，以减少楼面的承重。
1.5、在吊太阳板的时，由于太阳板在起吊后会马上分散，故要求施工人员在施工时必须是慢步行走，轻拿轻放，确保太阳板不受损。
2、定期检查
2.1、项目部每月由项目技术负责人组织一次全面检查。
2.2、项目部每周例行对彩钢瓦屋顶进行检查，并记录，整改应做到“三定一落实”即定人、定时间、定措施，落实整改方案。
2.3、每次检查，施工项目经理部必须及时整改隐患，并作出书面整改报告。
2.4、落实好班前班后生产教育，施工员落实每天注意事项。
三、吊装时的注意事项
吊装时，无论是多小的失误都会对彩钢瓦屋面造成一定的损坏，所以在吊装时应注意一下事项：
3.1、从事起重吊装的作业人员必须持有经有关部门培训后取得的资格证书，持证上岗。
3.2、起吊前对作业的区域进行隔离，并拉起警戒线，防止非作业人员进入作业区域内。
3.3、起吊前对起吊物的重量一定要查清，并经严格计算，选择吊点。选择一点起吊时，吊点必须在重心以上，吊点与重心线的连线与起吊物体横截面呈垂直。选择多吊点时，应使各吊点合力作用点在起吊物体重心之上，各吊索合力作用点与起吊物体重心连线和底座面呈垂直。吊索工作铅垂线的夹角不超过60°。
3.4、按照起吊物体的重量选择钢丝绳吊索。吊索必须用整根绳索制成，中间不得有接头；环形吊索只允许有一个接头。用绳夹连接的索眼必须满足如下安全要求：
钢丝绳直径（mm）
钢丝绳夹最少数量（个）
>7
3
>7~16
5
>16~20
6
>20~26
7
>26~40
8
3.5、起重机吊装时的风速不得大于13.8m/s。
3.6、吊装放置垫木、垫块时，防止手、脚塞入起吊物和垫木、垫块之间。
3.7、起吊光伏支架、导轨、光伏组件时，速度不应太快，不得在高空停留过久，严禁猛升猛降，以防构件脱落。
3.8、构件就位后临时固定前，不得脱钩，构件固定后，应检查连接牢固和稳定情况，确定连接构件安全可靠后，方能拆除吊装索具。
四、施工安装时的保护措施
4.1、进行支架搬运、安装时必须注意作业周围的安全，防止刮伤人、刮花屋面。
4.2、不能直接握住接线盒搬运组件。
4.3、不得跌撞组件或使障碍物落在组件上。
4.4、不要将组件放在没有支架或不安全的地方。
4.5、在安装工地，应该用适当的操作方法和安全设备，以防组件可能掉落的危险。
4.6、工作人员应充分休息，禁止酒后上岗，以保证工作期间工作安全。在工作台上人员作业时，必须戴上安全带，安全带系在牢固可靠的地方，防止坠落造成人员伤亡、屋面毁坏。
五、屋顶损坏后的修护措施
在施工过程中，因我方原因导致了彩钢瓦屋面的损坏，制定了以下措施：
5.1在施工中如有造成彩瓦少量刮花的，我方会给予彩瓦刮花部分喷漆恢复。
5.2本次施工中，如有造成彩瓦漏水，由我方负责修补至正常使用。
