大对数电缆及配线架施工方法.ppt

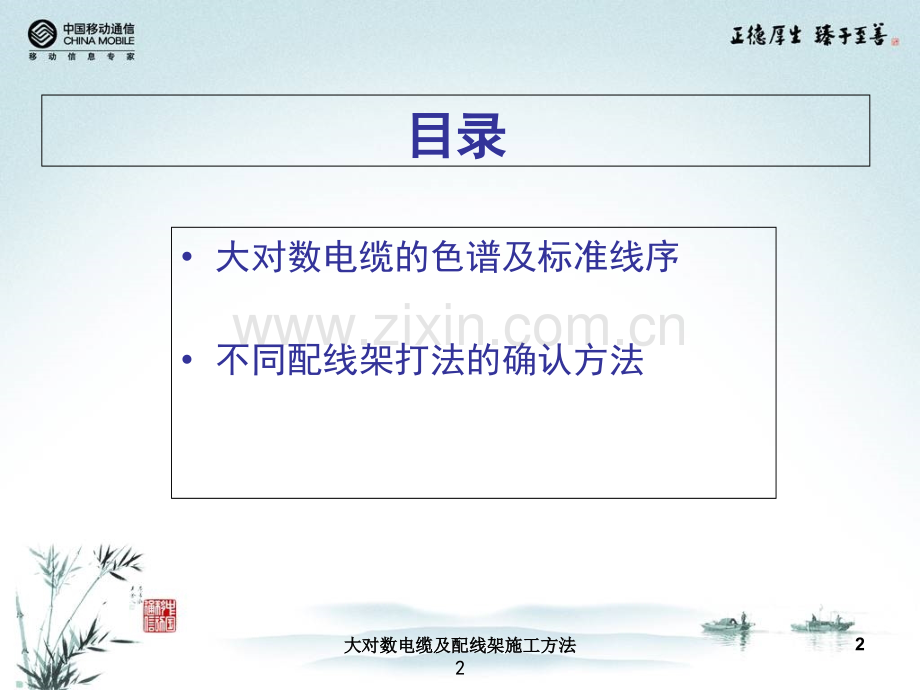

1大对数电缆及配线架大对数电缆及配线架1大对数电缆及配线架施工方法大对数电缆及配线架施工方法2目录目录大对数电缆的色谱及标准线序不同配线架打法的确认方法2大对数电缆及配线架施工方法大对数电缆及配线架施工方法31-1、通信电缆的色谱通信电缆色谱组成分序始终共有10种颜色组成，由5种主色和5种次色；5种主色和5种次色又组成25种色普，不管通信电缆对数多大，通常大对数通信电缆都是按25对色为一小把标识组成。5种主色：白色、红色、黑色、黄色、紫色 5种次色：兰色、橙色、绿色、棕色、灰色 3大对数电缆及配线架施工方法大对数电缆及配线架施工方法41-2、通信电缆的25对标准线序1对白兰 2对白橙 3对白绿 4对白棕 5对白灰 6对红兰 7对红橙 8对红绿 9对红棕 10对红灰 11对黑兰 12对黑橙 13对黑绿 14对黑棕 15对黑灰 16对黄兰 17对黄橙 18对黄绿 19对黄棕 20对黄灰 21对紫兰 22对紫橙 23对紫绿 24对紫棕 25对紫灰 4大对数电缆及配线架施工方法大对数电缆及配线架施工方法52-1、制作一根单头按网线标准568B压制水晶头的网线网线标准568B的线序：1芯-白橙，2芯-橙，3芯-白绿，4芯-兰，5芯-白兰，6芯-绿，7芯-白棕，8芯-棕5大对数电缆及配线架施工方法大对数电缆及配线架施工方法62-2、将网线插于配线架网线口6大对数电缆及配线架施工方法大对数电缆及配线架施工方法72-3、确认配线架打线口与网线口线序的对应关系用万用表（或其他仪表）根据网线标准568B的线序（1芯-白橙，2芯-橙，3芯-白绿，6芯-绿）确定打线口与网线口的对应关系7大对数电缆及配线架施工方法大对数电缆及配线架施工方法82-4、根据前一步确定的对应关系，将电缆打在配线架上如上图，我们将25对电缆的第一对白兰和第二对白橙分别打在配线架上8大对数电缆及配线架施工方法大对数电缆及配线架施工方法92-5、按相同的方法将电缆的对端打在另外一个配线架上。注意电缆的两端线序需相同9大对数电缆及配线架施工方法大对数电缆及配线架施工方法10结束根据上述方式，按25对电缆标准打完整个配线架至此，一对标准的配线架完成10大对数电缆及配线架施工方法大对数电缆及配线架施工方法11Bye Bye11大对数电缆及配线架施工方法大对数电缆及配线架施工方法
