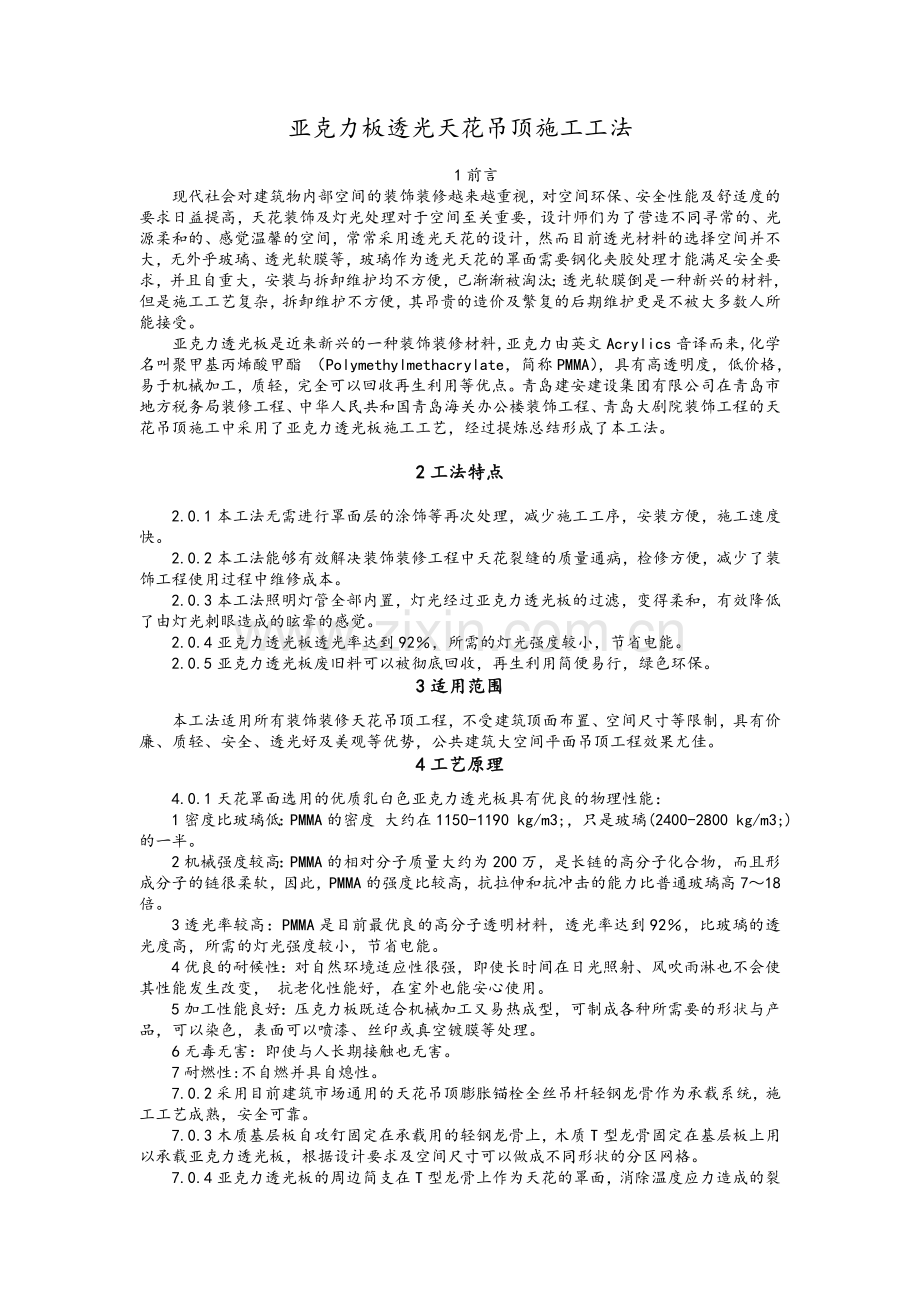

亚克力板透光天花吊顶施工工法 1前言现代社会对建筑物内部空间的装饰装修越来越重视，对空间环保、安全性能及舒适度的要求日益提高，天花装饰及灯光处理对于空间至关重要，设计师们为了营造不同寻常的、光源柔和的、感觉温馨的空间，常常采用透光天花的设计，然而目前透光材料的选择空间并不大，无外乎玻璃、透光软膜等，玻璃作为透光天花的罩面需要钢化夹胶处理才能满足安全要求，并且自重大，安装与拆卸维护均不方便，已渐渐被淘汰；透光软膜倒是一种新兴的材料，但是施工工艺复杂，拆卸维护不方便，其昂贵的造价及繁复的后期维护更是不被大多数人所能接受。亚克力透光板是近来新兴的一种装饰装修材料，亚克力由英文Acrylics音译而来,化学名叫聚甲基丙烯酸甲酯 （Polymethylmethacrylate，简称PMMA），具有高透明度，低价格，易于机械加工，质轻，完全可以回收再生利用等优点。青岛建安建设集团有限公司在青岛市地方税务局装修工程、中华人民共和国青岛海关办公楼装饰工程、青岛大剧院装饰工程的天花吊顶施工中采用了亚克力透光板施工工艺，经过提炼总结形成了本工法。2工法特点2.0.1本工法无需进行罩面层的涂饰等再次处理，减少施工工序，安装方便，施工速度快。2.0.2本工法能够有效解决装饰装修工程中天花裂缝的质量通病，检修方便，减少了装饰工程使用过程中维修成本。2.0.3本工法照明灯管全部内置，灯光经过亚克力透光板的过滤，变得柔和，有效降低了由灯光刺眼造成的眩晕的感觉。2.0.4亚克力透光板透光率达到92，所需的灯光强度较小，节省电能。2.0.5亚克力透光板废旧料可以被彻底回收，再生利用简便易行，绿色环保。3适用范围本工法适用所有装饰装修天花吊顶工程，不受建筑顶面布置、空间尺寸等限制，具有价廉、质轻、安全、透光好及美观等优势，公共建筑大空间平面吊顶工程效果尤佳。4工艺原理4.0.1天花罩面选用的优质乳白色亚克力透光板具有优良的物理性能： 1密度比玻璃低：PMMA的密度 大约在1150-1190 kg/m3;，只是玻璃(2400-2800 kg/m3;)的一半。 2机械强度较高：PMMA的相对分子质量大约为200万，是长链的高分子化合物，而且形成分子的链很柔软，因此，PMMA的强度比较高，抗拉伸和抗冲击的能力比普通玻璃高718倍。 3透光率较高：PMMA是目前最优良的高分子透明材料，透光率达到92，比玻璃的透光度高，所需的灯光强度较小，节省电能。 4优良的耐候性：对自然环境适应性很强，即使长时间在日光照射、风吹雨淋也不会使其性能发生改变， 抗老化性能好，在室外也能安心使用。 5加工性能良好：压克力板既适合机械加工又易热成型，可制成各种所需要的形状与产品，可以染色，表面可以喷漆、丝印或真空镀膜等处理。 6无毒无害：即使与人长期接触也无害。7耐燃性:不自燃并具自熄性。7.0.2采用目前建筑市场通用的天花吊顶膨胀锚栓全丝吊杆轻钢龙骨作为承载系统，施工工艺成熟，安全可靠。7.0.3木质基层板自攻钉固定在承载用的轻钢龙骨上，木质T型龙骨固定在基层板上用以承载亚克力透光板，根据设计要求及空间尺寸可以做成不同形状的分区网格。7.0.4亚克力透光板的周边简支在T型龙骨上作为天花的罩面，消除温度应力造成的裂缝，拆卸方便。图4亚克力吊顶剖面详图5工艺流程及操作要点5.1工艺流程弹顶棚标高水准线划吊筋分档线安装主龙骨吊筋安装主龙骨安装次龙骨安装基层板安装T型龙骨安装亚克力板5.2操作要点5.2.1 安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。5.2.2根据吊顶的设计标高在四周墙上弹线。弹线应清晰、位置应准确。水平允许偏差应小于5mm。5.2.3主龙骨吊点间距、起拱高度应符合设计和施工图纸要求。当设计无要求时，吊点间距应小于1.2m，应按房间的短向跨度的13起拱，主龙骨安装后应及时校正其位置标高。5.2.4吊杆应通直，距主龙骨端部距离不得超过300mm。当吊杆与设备相遇时，应调整吊点构造或增设吊杆; 当吊杆长度大于1.5m时，应设置反支撑。根据目前经验宜每34设一根, 宜采用不小于303角钢。5.2.5次龙骨应紧贴主龙骨安装。固定基层板材的次龙骨间距不得大于600mm。在潮湿地区或场所，间距宜为300400mm。用沉头自攻钉安装基层板时，接缝处次龙骨宽度不得小于40mm。5.2.6全面校正主、次龙骨的位置及平整度，连接件应错位安装。校正后应将龙骨的所有吊挂件、连接件拧紧。 图5.2.6做完龙骨基层的吊顶5.2.7木质基层板安装要点 1安装基层板前应完成吊顶内管道和设备的调试和验收，须由相关方签字认可。2基层板材不宜太薄，9mm厚度为宜，以利于灯具安装的牢固，板材应在自由状态下进行安装，固定时应从板的中间向板的四周固定。长边应沿纵向次龙骨铺设。3木质基层板螺钉与板边距离宜为1015mm4板周边钉距宜为150170mm，板中钉距不得大于200mm。5基层板的接缝应控制在5左右，不需嵌缝。6木质基层板应在安装前作六面满涂防火涂料。 图5.2.7做完木基层的吊顶5.2.8木质基层板安装完成，根据设计图纸弹出T型龙骨位置，T型龙骨规格尺寸根据设计确定，采用18厚细木工板制作，安装要求牢固、顺直平整，外罩1厚不锈钢C型装饰条。 图5.2.8做完全部造型的基层5.2.9安装内置T5灯管，按照施工图纸和设计要求进行施工，并进行通电时运行试验。为防止灯管发散的热量无处排放，应在木质基层板上利用直径为30的开口器钻上一定数量的散热口（以每0.5左右设1个散热口为宜）。 图5.2.9安装完毕灯管的吊顶灯箱 图5.2.10安装亚克力前吊顶灯光效果5.2.10将按加工尺寸裁割好的亚克力透光板直接放置在T型龙骨上即可，板厚根据设计确定，注意板材加工时需留出一定的伸缩余量。5.2.11最后将亚克力透光板及不锈钢装饰条上的防护膜撕掉。图5.2.11亚克力安装完成后效果6材料与设备6.1材料6.1.1主材罩面采用5厚亚克力透光板：6.1.1.1市场上常用的亚克力标准板材尺寸规格有12202440、12201830、12502500、20003000、20503050等几种，设计T型龙骨分区时应充分考虑亚克力标准板材尺寸规格，尽量避免板材接缝。6.1.1.2市场上亚克力标准板材厚度在2-50之间，选用时应考虑经济及挠度影响，板材过薄时挠度难以符合要求，过厚又不经济。挠度计算可以按照以下公式计算： s=L2 /600h 式中：s-挠度，单位为 L-跨度，单位为 -弯曲应变增量，% h-板材厚度，单位为 6.1.2辅材选用：基层板选用九夹板，M8膨胀栓及全丝镀锌吊杆，DU38-DC50轻钢龙骨及相应配件，18细木工板及不锈钢C型装饰条。6.2机具设备水准仪、墨斗、木工锯、手持电动开孔器、手持电动冲击钻、手持电动螺丝刀、金属型材切割机、高梯7质量控制7.1标准与规范7.1.1建筑工程施工质量验收统一标准(GB50300-2001)7.1.2建筑装饰装修工程施工质量验收标准(GB50210-2001)7.1.3有机玻璃板材国家标准(GB7134-86)7.1.4PMMA板材技术标准(广东欧普照明有限公司企业标准Q/OP-NJ-001)7.2质量控制措施7.2.1审学施工图纸，严细施工方案，做好技术交底，选择操作水平高的工人。7.2.2严把材料进场检验关，三证齐全，复试合格才能使用。7.2.3选用先进的电动工具，确保施工精细。7.2.4严格控制施工环境的温度、湿度及照明条件的适宜程度。7.2.5完善工序过程控制，做好施工记录及隐蔽验收记录。8安全措施8.0.1 开工前，对所有人进行安全生产文明施工教育。8.0.2进入施工现场，必须佩戴防护用品，高空作业佩戴安全带。8.0.3电动机具安排专人检修、保管，确保运转正常、安全防护装置灵敏可靠。9环保措施9.0.1控制作业电动工具的噪声，严控施工场界噪声限值，避免扰民。9.0.2洒水降尘，工人发放口罩，避免工人吸入灰尘。9.0.3透光板防护膜及垃圾随时清理，做到工完料净场地清。10效益分析10.1经济效益10.1.1如果采用玻璃透光天花罩面，至少需要采用3+3钢化夹胶玻璃，材料价格约150元/，而厚度5亚克力透光板材料价格约为130元/，单位平方米节约造价约20元/，且亚克力板具备自重轻，加工周期短，安装安全，现场可以任意裁割等优势。10.1.2较张拉软膜透光天花相比，张拉软膜需要专用的固定件及铝合金框，综合价约500元/以上，而本工法天花吊顶综合价只有250元/左右，单位平方米至少节约造价250元，且亚克力板拆卸检修清理容易，透光性能较高。10.1.3目前亚克力板材废旧料回收市场价格约为5-10元/kg,以本工法采用的5mm厚板材为例，每平方回收价格（相当于节省）为：6元/kg1.2103/ m3510-3 m3=36元，并且减少了垃圾处理及环境污染。10.2社会和环保效益10.2.1本工法的亚克力板透光天花效果精致美观，开创了透光天花罩面材料的选择的新思路，社会效益很高；10.2.2亚克力罩面板采用了工厂化加工，施工现场无大宗废弃材料等垃圾；10.3.3废旧亚克力板材可以完全回收利用，减少了垃圾处理及环境污染，绿色环保。11工程实例11.1青岛市地方税务局装修改造工程11.1.1工程概况：青岛市地方税务局装修改造工程位于东海西路18号，典型的欧式建筑，六层，建筑面积8000平方米。装修设计风格时尚，与众不同。大面积采用了透光天花吊顶。11.1.2工程施工情况：本工程总工期3个月，开 工 时间为 图11.1外观图2010年8月20日，竣工时间为2010年11月20日。11.1.3应用效果：亚克力板透光天花施工完毕，观感质量优良，效果精致美观，空间光源柔和，业主非常满意。图11.1.3A实际效果图图11.1.3B实际效果图11.2中华人民共和国青岛海关办公楼装饰工程11.2.1中华人民共和国青岛海关办公楼改造工程位于青岛市市南区西陵峡二路2号，地理位置优越，环境优美。施工过程中受到政府领导高度重视。该工程地上19层，框架结构，改造总建筑面积11780平方米。本工程2008年3月10日开工，2008年11月10日顺利完工，并通过验收。2010年度被评为山东省装饰质量“泰山杯”。11.2.2施工情况：本工程海关行政大厅的石膏板吊顶造型采用了亚克力板装饰施工，内嵌日光灯管。11.2.3应用效果：工程竣工使用以来，历时两年多的使用，至今未发现质量问题。图11.2.3海关实际效果图11.3青岛大剧院装饰工程 图 11.3.3青岛大剧院公共厅111.3.1青岛大剧院位于青岛市崂山区云岭路以西，与青岛国际啤酒城、国际会展中心、石老人海水浴场毗邻。整个大剧院工程包括一个1600座的大剧场，一个1200座的音乐厅和一个400座的多功能厅、表演艺术交流中心、演员公寓等四个单体。建筑面积21800平方米； 11.3.2本工程公共部位吊顶大量采用了亚克力条形板造型，创造了良好的观感效果。11.3.3工程自竣工以来，经过了多场大型演艺活动，使用者对其效果无不翘首称赞。 图 11.3.3青岛大剧院公共厅2
