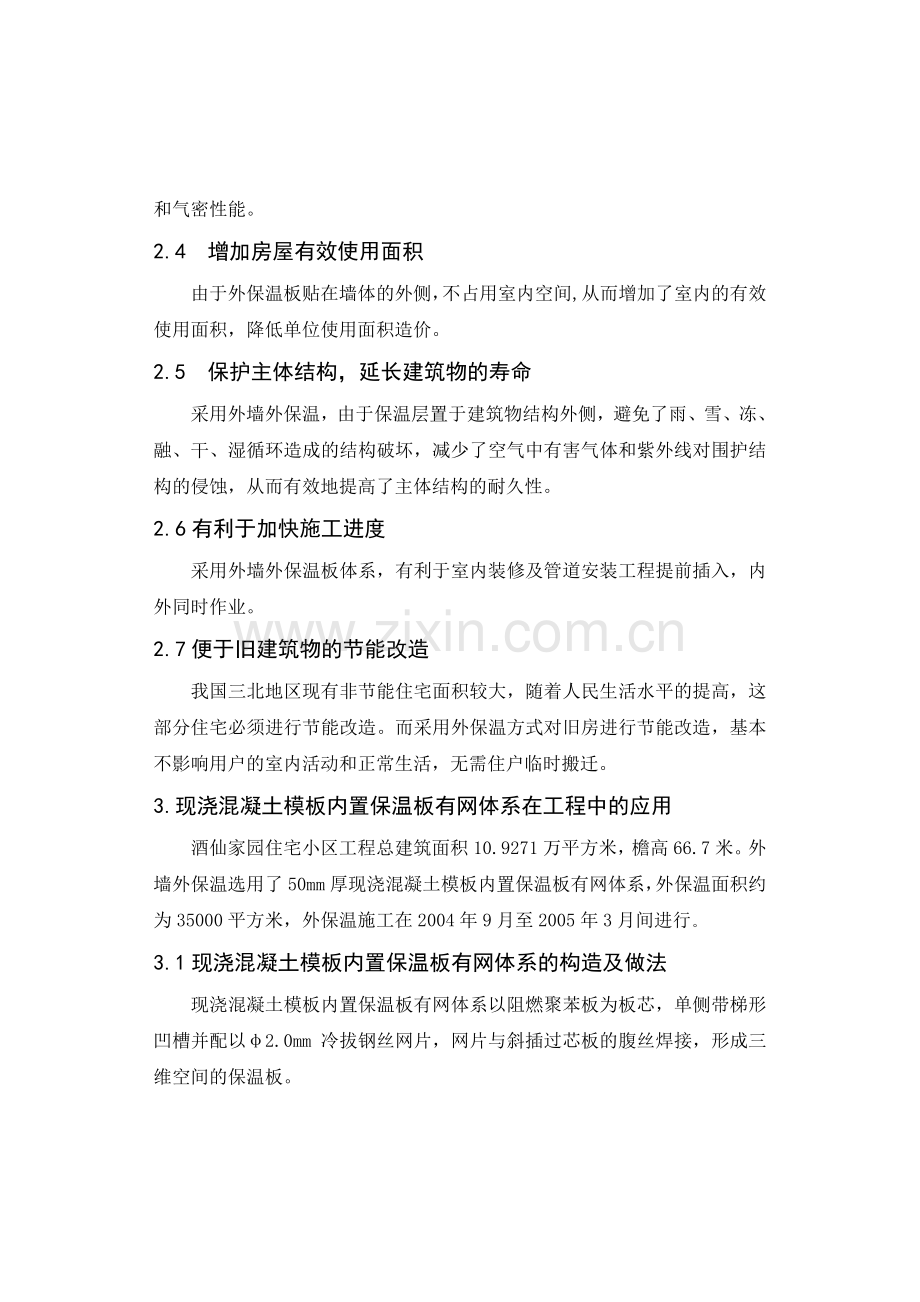

大模内置外墙外保温施工技术摘要本文通过对大模内置外墙外保温板的构造要求、材料选择、施工工艺、质量控制措施等方面的阐述，结合在北京酒仙家园住宅小区工程中的应用，达到工期短、质量要求高、施工方便、降低工程成本、节能环保等预期的目标。1. 概述近年来，随着我国能源越来越严峻的形势，人们对节约能源及保护环境的认识不断提高，进而对建筑围护结构的保温性能要求也日益加强。根据有关部门统计，我国房屋的保温隔热性能比发达国家差得多，墙体、屋顶和门窗单位面积的传热量，为气候条件接近的发达国家的25倍左右。在我国，建筑能耗已占能源消费总量近1/4，而外墙传热能耗占建筑能耗比重高达75以上。因此，对建筑围护结构保温节能形式的要求显得尤为重要。日前，建设部及经贸委均把外墙外保温隔热材料的开发作为近期建筑技术发展的方向和重点。2外墙外保温的优点2.1基本消除了“热桥”的影响采用外保温在避免“热桥”方面比内保温更有利，在采用同样厚度的保温材料条件下，外保温要比内保温的热损失减少约1/5。2.2有利于家庭装修采用外保温，住户安设吊挂物品、固定管道散热器时可直接固定于混凝土墙体上，避免装修对保温层的破坏。 2.3有利于提高墙体的防水和气密性加气混凝土、混凝土空心砌块等墙体，在砌筑灰缝和面砖粘贴不密实的情况下，其防水和气密性较差，采用外保温构造，则可大大提高墙体的防水和气密性能。2.4增加房屋有效使用面积由于外保温板贴在墙体的外侧，不占用室内空间,从而增加了室内的有效使用面积，降低单位使用面积造价。2.5保护主体结构，延长建筑物的寿命采用外墙外保温，由于保温层置于建筑物结构外侧，避免了雨、雪、冻、融、干、湿循环造成的结构破坏，减少了空气中有害气体和紫外线对围护结构的侵蚀，从而有效地提高了主体结构的耐久性。2.6有利于加快施工进度采用外墙外保温板体系，有利于室内装修及管道安装工程提前插入，内外同时作业。2.7便于旧建筑物的节能改造我国三北地区现有非节能住宅面积较大，随着人民生活水平的提高，这部分住宅必须进行节能改造。而采用外保温方式对旧房进行节能改造，基本不影响用户的室内活动和正常生活，无需住户临时搬迁。3.现浇混凝土模板内置保温板有网体系在工程中的应用酒仙家园住宅小区工程总建筑面积10.9271万平方米，檐高66.7米。外墙外保温选用了50mm厚现浇混凝土模板内置保温板有网体系，外保温面积约为35000平方米，外保温施工在2004年9月至2005年3月间进行。3.1现浇混凝土模板内置保温板有网体系的构造及做法现浇混凝土模板内置保温板有网体系以阻燃聚苯板为板芯，单侧带梯形凹槽并配以2.0mm 冷拔钢丝网片，网片与斜插过芯板的腹丝焊接，形成三维空间的保温板。该技术是在外墙钢筋绑扎完毕后，即在墙体钢筋外侧安装保温板，最后安装墙体大模板，浇灌混凝土。在外墙装修时，先抹一层掺有抗裂剂的水泥砂浆找平层，然后做外饰面。3.2现浇混凝土模板内置保温板有网体系的特点3.2.1现浇混凝土模板内置保温板具有自重轻、操作简单、施工安全等特点。3.2.2整体性好，安装牢固。钢丝网架保温板上的斜插腹丝平均每平方米有200根钢丝锚入混凝土内，且每隔600600插入一“L”型加强钢筋，使外保温板与混凝土墙具有良好的结合力，因而整体性好，安装牢固，避免了保温板易脱落的弊病。3.2.3可选择多种外墙装饰做法。由于现浇混凝土外保温有网体系的保温板外侧配有钢丝网片，故在外墙装饰方面既可做涂料又可镶贴墙面砖。3.2.4适用于冬季施工。由于保温板置于外墙外模板内侧，形同保温模板，可用于冬施。3.3施工工艺流程外墙钢筋绑扎 拼装保温板 插 “L”形加强钢筋 粘海绵条、保温板边缝处理 钢筋下口清理 合外墙大模板 浇筑混凝土 拆模 外保温墙面抹灰 装饰层施工3.4质量控制措施虽然现浇混凝土模板内置保温板有网体系有很多优点，但它也不可避免的存在着一些缺点，例如：浇筑混凝土时容易漏浆；保温板碎屑容易造成墙体烂根等。针对该保温体系的缺点，我们从以下几个方面加强了控制：3.4.1材料的选择3.4.1.1单面钢丝网架聚苯保温板：选用50mm厚阻燃聚苯板芯，容重为18Kg/m3，导热系数为0.041W/m.k。保温板正面带梯形凹槽，外表面结合剂涂层均匀一致，不得露底。钢丝网片漏焊脱焊焊点不超过焊点数的8，且不应集中一处，斜插腹丝必须为镀锌钢丝，伸出聚苯板长度不小于30mm。由于保温板的聚苯板芯特别容易破碎，所以保温板应根据施工进度有计划的进场，避免大量进货造成浪费。3.4.1.2“L”形加强钢筋：采用6圆钢加工而成，长度不小于150，弯勾不小于30mm，穿过保温板部分涂刷防锈漆。3.4.1.3附加平网及角网宽度不小于200mm。3.4.1.4 钢筋保护层垫块：因塑料卡扁而薄，易破坏聚苯板，所以采用5050mm（长宽）砂浆垫块。3.4.1.5杜拉纤维：用于外墙抹灰。杜拉纤维是一种聚丙烯单丝短纤维，可以极为有效地控制砂浆塑性收缩、干缩、温度变化等因素引起的微裂纹。 3.4.2施工过程控制3.4.2.1 拼装保温板：相邻两片保温板采用企口搭接，板缝必须挤紧避免漏浆。保温板拼缝处骑缝用“U”形镀锌铁丝将保温板与结构钢筋绑扎牢固，以加强板与结构钢筋及板与板之间的连接。3.4.2.2保温板就位后，将“L”筋穿过保温板，间距600600mm，并用火烧丝将“L”筋与结构钢筋绑扎牢固，钢筋插入混凝土墙体的深度不得小于100mm，且“L”筋不得焊在主筋上。 “L”形加强筋插入保温板时，必须采用旋转缓慢的方法插入，严外保温立面节点禁直接插入保温板，在保温板背面形成锥形大洞。3.4.2.3在板与板拼缝处、外墙阳角、窗口及阳台底边等薄弱部位，须绑扎附加平网或角网，附加网宽不小于200mm。附加平网外保温阳角节点3.4.2.4在外保温板上的窗洞口、预留洞口两侧及最端部一块保温板收口侧粘贴海绵条，防止混凝土浆沿外保温板的横槽流出而污染保温板面。3.4.2.5由于加强筋、穿墙螺栓、预留套管的施工可能造成大量聚苯碎屑，安装外墙内侧大模板后必须进行聚苯碎屑清理，以防止混凝土墙体出现烂根。3.4.3保温板质量控制穿墙螺栓采用预埋塑料套管3.4.3.1大模板穿墙螺栓直接穿保温板时会带下大块的保温板碎粒，掉入墙模内，给清理带来困难。同时，直接穿保温板会在保温板上留下一个梯形大洞，造成混凝土浆液顺洞流出污染保温板面，所以施工时采用预埋塑料套管的方法。3.4.3.2安装模板前，检查砂浆垫块是否与聚苯板平行，避免垫块倾斜破坏聚苯板。3.4.3.3安装外侧模板时，严禁模板挤压保温板，避免钢丝网片嵌入聚苯板内，保证横向钢丝与凹槽间有足够的空间能使抹灰砂浆包裹住钢丝。保温板上口加木条做法3.4.3.4浇筑混凝土时，保温板上口会向内倾斜，施工中采取在保温板上口内侧加通长木条的方法，使保温板与外模挤靠严密，这样既可避免浇捣混凝土时对聚苯板上口的破坏，又可防止混凝土浆料进入保温板与大模板间的缝隙。3.4.3.5 振捣混凝土时，严禁将振捣棒紧靠保温板。拆模后的保温板w3.4.3.6拆除模板时，应谨慎操作，防止损坏保温板。4. 工程实践总结通过现浇混凝土钢丝网架外保温体系在酒仙家园住宅小区工程的使用，在工程实践中，有以下几点体会：4.1质量方面由于外保温板与墙体混凝土浇筑一次成型，保温板通过腹丝和“L”型加强筋与混凝土墙体的锚固力以及保温板本身与混凝土墙体的粘结力同混凝土墙体紧密结合，整体性好，安装牢固，避免了粘挂保温板易脱落的弊病。4.2工期方面由于保温板与混凝土结构同步施工，安装比较方便，从劳动强度来看，要比粘贴式外保温板的劳动强度小；从施工工期来看，可提前进入外墙装修的施工，缩短了室外装修工期；而与内保温板相比，采用外保温体系则可提前插入室内装修及管道安装等，缩短室内装修工期。4.3经济效益4.3.1由于酒仙家园住宅小区工程工期较紧，地上五层主体结构开始进入了冬期施工，而外墙外保温板安装时恰好置于墙体大模板内侧，可以充当模板保温层，故而节省了外墙外侧模板的保温材料。4.3.2将本工程的外保温做法与聚合物砂浆聚苯板外保温做法在经济效益上做比较，结果表明现浇混凝土模板内置保温板体系单位面积的造价上要比聚合物砂浆外保温体系低10%左右，是一种较为经济的外墙外保温体系。详细数据见下表：每保温体系平米用费材料名称现浇混凝土模板内置保温板体系聚合物砂浆聚苯板外保温体系钢丝网架聚苯保温板32.50元/聚苯板/15.00元6“L”筋8.0元/防水粘结料/24元胀塞及镀锌木螺丝/4元杜拉纤维3.08元/外墙面抹灰16.86元/聚合物抹面砂浆/20元抗碱玻璃纤维网格布/5.0元总计60.44元/平方米68.00元/平方米每平方米差价7.56元5外保温的发展前景 目前，已经有许多国家的技术经验和国内多项工程实践证明，外墙外保温技术是中国建筑节能技术的一个重要的发展方向。在多种外墙外保温技术的竞争和发展中，工程质量、耐久性以及合理的价格将是关键因素。建筑外墙采用外保温技术，既明显改善了居住的舒适性，又有十分良好的节能效果和综合经济效益，随着我国建筑节能要求与舒适性要求和不断提高，外墙外保温技术市场必将迅速扩大。
