工程测量培训课件.pptx

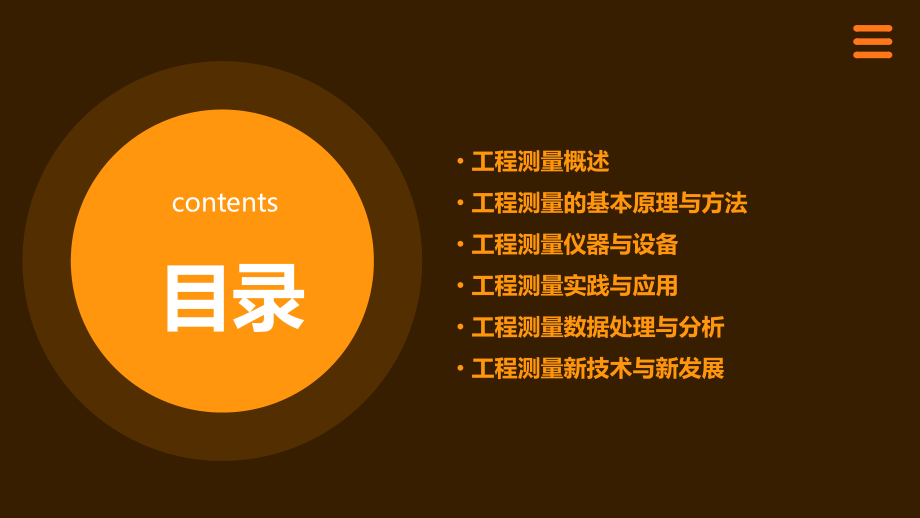

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,工程测量培训课件,目录,contents,工程测量概述,工程测量的基本原理与方法,工程测量仪器与设备,工程测量实践与应用,工程测量数据处理与分析,工程测量新技术与新发展,01,工程测量概述,工程测量是指工程建设在规划设计、施工建设和运营管理阶段所进行的各种测量工作，是各项工程建设的基础性工作。,定义,按工程建设阶段划分，工程测量可分为规划设计阶段测量、施工建设阶段测量和运营管理阶段测量；按测量对象划分，可分为建筑工程测量、水利工程测量、交通工程测量等。,分类,工程测量的定义与分类,通过工程测量提供的准确数据，可以确保工程建设的各项工作按照设计要求进行，避免因数据不准确而造成的返工和浪费。,保障工程建设的顺利进行,工程测量贯穿于工程建设的全过程，通过精确的测量数据，可以及时发现并纠正建设中存在的问题，确保工程质量符合规范要求。,提高工程建设质量,随着科技的不断发展，工程测量技术也在不断创新。先进的测量技术和设备的应用，可以提高工程建设的效率和质量，推动工程技术的创新发展。,促进工程技术创新,工程测量的重要性,古代工程测量,古代工程测量主要采用简单的测量工具和方法，如水准仪、经纬仪等，进行土地丈量和水利工程建设等。,近代工程测量,近代以来，随着工业革命的兴起和科学技术的进步，工程测量逐渐采用先进的测量仪器和方法，如光学经纬仪、电磁波测距仪等，提高了测量的精度和效率。,现代工程测量,随着计算机技术和信息技术的飞速发展，现代工程测量已经实现了数字化、自动化和智能化。数字摄影测量、卫星定位测量、激光扫描测量等先进技术的应用，使得工程测量的精度和效率得到了极大的提升。,工程测量的历史与发展,02,工程测量的基本原理与方法,具备专业知识和技能的测量人员，能够熟练操作测量仪器，准确获取和记录数据。,观测者,测量对象,测量仪器,工程建设中的各个部分，如建筑物、道路、桥梁等，其形状、大小、位置等属性是测量的目标。,用于获取测量数据的工具，如水准仪、经纬仪、全站仪等，需保证仪器的精度和稳定性。,03,02,01,测量的基本要素,测量的基本原理,水平面原理,以静止的海水面延伸形成的封闭曲面作为测量基准面，即大地水准面。,空间位置确定原理,利用三维坐标系统确定地面点的空间位置，通常采用高斯-克吕格投影或UTM投影将地理坐标转换为平面直角坐标。,测量误差处理原理,通过概率统计方法对测量误差进行估计和处理，提高测量成果的精度和可靠性。,水准测量,角度测量,距离测量,坐标测量,工程测量的常用方法,01,02,03,04,利用水准仪测定两点间高差的方法，用于建立高程控制网和进行施工放样等。,使用经纬仪或全站仪测定水平角和竖直角的方法，用于确定点的平面位置和空间位置。,采用钢尺、测距仪等工具测量两点间水平距离的方法，为工程建设提供长度基准。,利用全站仪等测量设备，通过极坐标法或交会法等手段测定地面点的三维坐标。,03,工程测量仪器与设备,利用光学原理进行测量的仪器，如经纬仪、水准仪等，具有高精度、稳定性好的特点。,光学测量仪器,采用电子技术进行测量的仪器，如全站仪、电子经纬仪等，具有自动化程度高、测量速度快的特点。,电子测量仪器,利用激光技术进行测量的仪器，如激光测距仪、激光扫描仪等，具有非接触式测量、高效率的特点。,激光测量仪器,测量仪器的分类与特点,用于测量水平角和垂直角的仪器，广泛应用于地形测量、工程测量等领域。,经纬仪,用于测量地面点间高差的仪器，常用于建立高程控制网和工程测量中的高程测量。,水准仪,集测距、测角、计算和数据存储等功能于一体的测量仪器，适用于各种复杂环境下的测量工作。,全站仪,常用测量仪器介绍,使用前准备,正确使用,维护与保养,存放与保管,测量仪器的使用与保养,熟悉仪器结构和使用方法，检查仪器是否完好，准备好必要的附件和工具。,定期对测量仪器进行维护和保养，包括清洁、润滑、紧固等，确保仪器的良好状态和精度。,按照操作规程正确使用测量仪器，避免误操作造成损坏或影响测量结果。,将测量仪器存放在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和潮湿。,04,工程测量实践与应用,根据工程需要，合理布设控制网，包括平面控制网和高程控制网。,控制网布设,控制点选设与标志,控制测量实施,数据处理与成果整理,选择稳定、可靠的控制点，并设立明显的标志，以便于后续测量工作。,采用适当的测量方法和仪器，进行角度、距离、高差等观测，获取控制点的精确坐标。,对观测数据进行处理，计算控制点的坐标、高程等成果，并进行整理、归档。,控制测量,对测区进行实地踏勘，了解地形、地貌、地物等特征。,测区踏勘,将控制点引入测区，建立测区控制网。,控制点联测,采用全站仪、GPS等测量仪器，进行地形图测绘工作，包括碎部点测量、地物测绘、地貌表示等。,地形图测绘,利用成图软件对地形图进行编辑、整饰，形成符合规范的地形图成果。,内业成图与编辑,地形测量,施工控制网建立,施工放样,施工过程监测,工程竣工测量,施工测量,根据设计图纸和施工控制网，采用全站仪等测量仪器进行施工放样，包括建筑物定位、轴线投测、高程传递等。,对施工过程中的关键部位和环节进行监测，确保施工质量。,在施工完成后，进行工程竣工测量，检验工程是否符合设计要求。,根据施工需要，建立施工控制网，为施工放样提供基准。,A,B,C,D,变形监测,监测方案制定,根据工程特点和变形监测要求，制定详细的监测方案。,变形观测,采用高精度测量仪器和方法，对监测点进行定期或不定期的变形观测，获取变形数据。,监测点布设,在建筑物或构筑物上合理布设监测点，以便于后续变形观测。,数据分析与预警,对变形观测数据进行分析处理，评估建筑物的变形情况，并根据预设的预警值进行预警。,05,工程测量数据处理与分析,由于仪器本身的精度限制或长时间使用导致的磨损等引起的误差。,仪器误差,由于观测者的技能水平、经验、视觉疲劳等因素引起的误差。,人为误差,测量误差的来源与处理,外界条件误差：如温度、湿度、大气折光、风力等因素对测量结果的影响。,测量误差的来源与处理,通过检定仪器、提高观测者技能、选择合适的观测时间等方法减少系统误差。,采用多次观测取平均值、观测值的加权处理等方法减少偶然误差。,测量误差的来源与处理,偶然误差处理,系统误差处理,检查数据,对原始数据进行检查，剔除错误或异常数据。,数据分类,按照不同的观测项目或时间段对数据进行分类整理。,测量数据的整理与计算,数据格式化：将数据整理成适合后续计算的格式，如表格或数据库形式。,测量数据的整理与计算,加权平均值计算,考虑不同观测值对结果的影响程度，采用加权平均法进行计算。,算术平均值计算,对同一观测项目的多次观测值进行算术平均，以减小偶然误差的影响。,最小二乘法计算,对于线性相关的两组数据，采用最小二乘法进行拟合和计算。,测量数据的整理与计算,测量成果的评定与表达,成果评定,精度评定：通过计算中误差、相对误差等指标，对测量成果的精度进行评定。,可靠性评定：分析测量过程中可能出现的各种误差，对测量成果的可靠性进行评估。,文字报告：编写详细的文字报告，包括测量目的、方法、数据处理过程及结果分析等。,图表表达：绘制测量成果图、误差分布图等图表，直观地表达测量结果和精度情况。,成果表达,06,工程测量新技术与新发展,利用计算机、全站仪等设备进行数据采集、处理、成图，实现测量过程的数字化和自动化。,数字化测图技术,通过高速激光扫描测量的方法，大面积高分辨率地快速获取被测对象表面的三维坐标数据。,三维激光扫描技术,利用无人机搭载航摄仪器进行航空摄影测量，快速获取高分辨率影像数据。,无人机航测技术,数字化测量技术,智能传感器技术,具有信息处理功能的传感器，带有微处理机，具有采集、处理、交换信息的能力。,大数据与人工智能技术,通过对海量测量数据的挖掘和分析，实现测量过程的优化和智能化决策。,测量机器人技术,集自动目标识别、自动照准、自动测角与测距、自动目标跟踪、自动记录于一体的测量平台。,智能化测量技术,03,地面遥感技术,利用地面设备如车载、手持等遥感仪器进行地面观测和测量，获取局部区域的详细信息。,01,卫星遥感技术,利用卫星搭载传感器对地球表面进行观测和测量，获取大范围、高精度的地理信息。,02,机载遥感技术,利用飞机等飞行器搭载传感器进行航空遥感测量，获取高分辨率的影像数据。,遥感测量技术,工程测量技术的发展趋势,多源数据融合,将不同来源、不同类型的测量数据进行融合处理，提高测量精度和效率。,智能化与自动化,借助人工智能、机器学习等技术，实现测量过程的自动化和智能化。,实时动态监测,利用物联网、云计算等技术，实现工程测量的实时动态监测和数据更新。,高精度与高效率,随着测量技术的不断发展，工程测量将追求更高的精度和效率，满足不断增长的工程建设需求。,感谢您的观看,THANKS,
