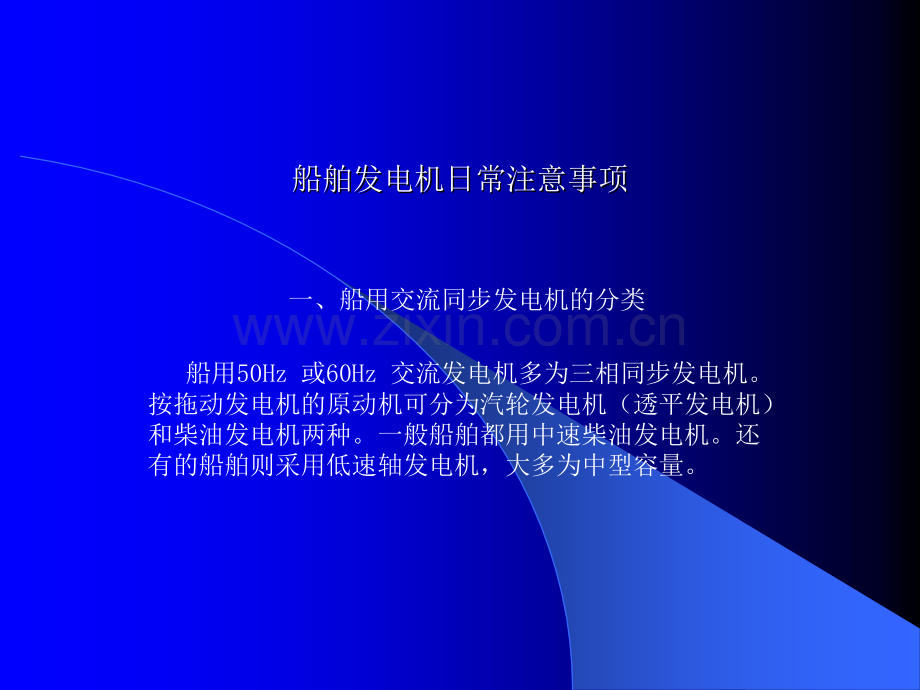

船舶发电机日常注意事项船舶发电机日常注意事项 一、船用交流同步发电机的分类 船用50Hz 或60Hz 交流发电机多为三相同步发电机。按拖动发电机的原动机可分为汽轮发电机（透平发电机）和柴油发电机两种。一般船舶都用中速柴油发电机。还有的船舶则采用低速轴发电机，大多为中型容量。二、船舶发电机运行中的监视 运行中的发电机，应根据配电板上仪表指示情况，对发电机不断进行监视，以便及时发现不正常现象，消除隐患，保证船舶正常供电。主要观察的仪表有电压表、电流表、功率表，或者功率因数表或者励磁电流表等，及时发现不正常现象。如何观察以上仪表？分为单台发电机供电和发电机并联供电情况。PSQ 单台发电机供电:380V AC 和440V AC,50HZ,一般考虑用电设备的线路压降，380V AC电压调整在390V 至400V为宜，440V AC电压调整在445V 至450V,60HZ为宜。用电压表转换开关观察三相电压是否接近相等为宜。电流表数值小于发电机额定电流为宜，同样可以用电流表转换开关观察三相电流是否接近相等，注意发电机的温度。频率的恒定由调速器保证，电压的恒定由电压自动恒定装置(也称调压器）保证。并联运行的发电机供电:观察电压是否符合上述提到的要求。功率、电流、功率因数是否基本相等。实际使用中往往忽视无功不平衡问题，也会造成能无功过载。如果无功不平衡，一般是直流均压线或者AVR调整板问题，其故障现象是为了保证电压恒定，功率因数、励磁电流严重不平衡，处理方法是退掉故障机，排除故障。1、发电机温升的监视发电机运行时，由于铜耗、铁耗及机械损耗等原因会使其温度升高。发电机各部分实际温度等于冷却介质的温度与其对冷却介质的温升之和。发电机各部分温度过高，会加速绝缘老化，缩短发电机使用寿命，甚至会引起发电机事故。所以，对运行中的发电机必须严格监视各部分温度，使其不超过最高允许温度。对无限航区的船用发电机，环境温度规定为50摄氏，但实际上由于季节变化，船舶航行海域和气候条件的不同，使环境温度有所变化。当机舱温度升高时，发电机的温升就应相应降低。温升的测量，可以用埋置在发电机定子槽内或定子绕组端部的测量元件来测取，也可以通过测量绕组的电阻值来求取绕组平均温升。日常检查时，可用手摸粗略估计发电机温升是否正常。2发电机电压的监视运行中的发电机电压应达到上述调定的额定值。其允许变化范围不应超过5%Ue。若端电压过低，则影响船上电机、电器的正常工作；若端电压过高，除影响电机正常工作外，尚由于激磁电流的增大而导致发电机温度增高。船舶交流发电机的调压多采用自激恒压系统，但是当多台电动机同时启动时，也会引起电网电压波动，同时使发电机电流增大，因此，应当注意电压恢复情况。3发电机功率因数与频率的监视 船用交流同步发电机的额定功率因数大多数定为0.8，但实际工作时，因为大多数为电动机感性负载去磁作用，会使功率因数下降，所以负载的功率因数是变化的。对于并联运行的多台发电机，希望它们的功率因数基本上一致，避免某台发电机功率因数太高，而另一台发电机功率因数太低，以提高电网系统的稳定性。交流发电机正常运行时，电网频率的波动范围应保证在额定频率的5%以内，以免影响电动机，电器的正常运行。4.绝缘电阻的监视发电机在投入运行前必须测量定、转子绕组的绝缘电阻。可用摇表测量，也可以通过配电盘上的兆欧表测量，每月至少一次。定，转子绕组的热态绝缘电阻值不应低于0.5M，若低于此值，应当查明原因采取措施，使绝缘电阻提高。5.其它部分的监视与检查对运行中的发电机还必须监视、检查机组转动情况，滑环与电刷工作情况，滑环表面是否有电刷粉末和污垢聚集，刷架及刷握上是否有积灰。应经常吹拂、清洁电刷、刷握，刷架及滑环等。对于无刷发电机注意每月旋转整流器的检查清洁。三、发电机的日常维护与保养1一般维护为保证发电机正常工作，在它附近不应有水，油及污物堆积，不能有腐蚀性气体，以免损伤发电机绕组绝缘。在防潮防尘的同时，要注意不能影响发电机的正常通风冷却。要经常清洁通风孔道内的灰尘污物，保持畅通无阻。冷却空气的温度不得过低，以免绕组及其它导电器件上凝结水珠。对因故短期停止运行的发电机，集电环可不必包扎保护，但要在电刷与集电环之间垫以绝缘纸板、石腊纸或沥青纸，以免电刷在集电环表面上形成斑点。发电机的加工面，如果由于油漆脱落而锈蚀时，应及时除锈，并涂以防锈漆。停机备用时注意烘潮加热投入使用。2拆装注意事项发电机拆装方法与异步电动机大致相同，但由于发电机重量大，拆装时应注意不要碰伤。拆卸端盖时，注意不要碰伤凸出在机座处面的定子线圈；取出转子时，要在电机定、转子间垫以纸板，以防损伤铁芯和绕组，在用钢索绑扎转子时，钢索不得碰到转子轴颈、凤扇、集电滑及转子引线。绑钢索处必须垫以木板或橡皮；转子放置时，应放在硬木衬垫上，衬垫放在轴颈或转子的铁芯下面，不得垫在集电环下面，以防集电环被压变形；转子取出后，集电环要用绝缘厚纸包扎起来，以免碰坏。3发电机的烘干新安装好的同步发电机，在运行前，一般都应进行烘干。如果绝缘电阻满足要求，可以不进行烘干，但运行开始的24h内负荷最好不超过额定容量的50。凡是运行中的发电机停车检修或停用时间超过规定的限度，绝缘电阻低于规定值时，必须进行烘干。如确定是表面受潮时，可以用带负荷干燥法进行烘干。凡是因水浸或蒸汽管道漏气而浸湿的发电机必须进行烘干。烘干的方法很多，在船舶上可用下列方法：(1)热风法：把主机产生的干燥清洁的废热风吹入发电机中，对定、转子绕组进行烘干。为防止转轴变形，应周期地把转子转过180度。干燥时，应控制绕组表面温度。用温度计测量，绕组表面不得超过85，进风口的风温不得超过90度。(2)短路电流干燥法：把发电机输出端经电流表短接，调节转子励磁电流，使定子每相电流为额定电流的50-70。发电机可以不在额定转速下运行，但转速应保持恒定，以免温度不稳定。短接点最好选在定子引出线端，也可以经变压器短接，与变压器一起干燥。干燥开始时，先保持定子电流在额定电流的50一70，运转4-5h，然后逐渐提高电流值，使绕组温度达到7580。并在整个烘干时间内保持此值。温度的调节可以通过改变定子电流的大小来实现。此方法可以同时干燥定子和转手绕组。(3)带负荷干燥法：船用发电机如果仅为表面受潮时，可用带负荷干燥法烘干。干燥时，发电机可先带50%额定电流负载运行。然后按65，85，100数值增加到额定电流。每一级负荷运行24h。在干燥的过程中应定时地测量各绕组的绝缘电阻。干燥时的注意事项；加热干燥应在清洁的空气中进行，干燥前用压缩空气将发电机吹拂干净。若绕组潮湿严重，则需先用热风法进行干燥，经一定时间干燥后，再带负荷干燥，以免绝缘被击穿。干燥时，应多放些温度计，分布在发电机的各部分，以便掌握各部分的温度，防止局部过热。加热应缓慢进行，以免线圈内部的潮气骤然蒸发而发生绝缘损伤。若干燥温度达不到要求的温度时，可在略低的温度下进行干燥，只是时间应适当加长。干燥开始后每隔30min测量一次温度和绝缘电阻。当温度稳定后，每隔12h测量一次，并作好记录。发电机干燥初期，由于绕组发热，水分蒸发出来，使绝缘电阻下降，然后又逐渐上升，上升的速度愈来愈慢，最后稳定在一定的数值上。在恒定温度下，绝缘电阻保持3h以上不变时，干燥工作即可结束。不论何种方法，在干燥后，当线圈冷却到60时，定子绕组和转手绕组的绝缘电阻以 500V兆欧表测量，应不低于05M。4发电机轴承的维护与保养 在油环润滑的滑动轴承中，轴承的油量应一定，一般不在运行时注油。油量在规定液面下，轴承不应甩油，以免溅到绕组上。润滑油需定期取出样品检查。若油色变暗，混浊，有水或污物时，应予更换。轴承发热时，均应更换新油。一般每隔250-400工作小时，应换油一次，但至少每半年更换一次。换油时，应先用煤油洗净轴承，再用汽油冲刷干净后，才可注入新润滑油。采用滚珠或滚柱轴承的发电机，当运行约2000h时，即需更换润滑脂一次。轴承用于灰尘多而又潮湿环境中时，应根据情况经常更换润滑油。在启动长期停用的发电机前：如装有滚动轴承时，必须先检查其润滑状态，若原有润滑脂已脏或已经硬化变质，必须先将轴承冲洗干净，再用汽油清洗。最后填人清洁的润滑脂。填入量为轴承室空间的23，不可填入过多，防止轴承发热。5集电环与电刷的维护集电环的表面应保持光滑，并呈圆柱形。如果表面有铜绿及灼痕时，应用00号细砂布研磨。研磨时，应把砂布装在直径与滑环相适应的弧形木瓦上进行。也可在运行中研磨。如果表面严重灼伤或集电环变形，应进行光车，光车可在船舶进厂检修时进行。为了使集电环磨损均匀，一年内必须更换其极性一次到两次。电刷为易于损坏的部件，应经常检查。若电刷磨损过多，应更换新电刷，新电刷牌号必须与原来的电刷相同。在同一极性刷杆上的电刷应一起更换。新电刷应进行研磨，使其与集电环表面接触良好，再在轻负载下(额定负载的1314)，运转到其接触面光滑为止。四、发电机投入运行前的检查对于新安装的发电机或经检修及长期停用的发电机投入运行前应进行检查，以保证发电机安全运行。1仔细查看发电机内部，不得有杂物存在，防止落入螺钉，工具、抹布等异物。2用大约两个大气压的干燥压缩空气或皮老虎清除发电机各部分的灰尘。为避免损坏线圈，不得使用金属吹管。3.检查发电机轴承的润滑情况。润滑油和润滑脂的质量与数量必须符合维护要求的规定。4检查发电机与其原动机的连接情况是否良好。同时检查两机的轴线是否在同一直线上。5检查转子是否灵活，同时检查轴承质量。6.清洁集电环。7检查电刷装置；电刷压力为147一19.6kPa。8测量绝缘电阻，用500V兆欧表测量不得小于05M。9如果发电机结构允许，可用塞尺测量气隙，其最大最小气隙之差与平均气隙之比一般不超过5%，低速发电机不应超过10%。发电机修理之后，不但要测量发电机气隙，而且要测量副机的拐挡差和推力轴承间隙是否符合要求。10检查励磁接线是否正确，引线是否良好。11检查各紧固件，有松动者应上紧。12如果为透平发电机检查轴封是否良好，水冷发电机检查水密是否良好。13 正式运转前应进行试车，使发电机空转，达到额定转速后再停机检查转向、振动情况、轴承温度等是否符合要求 有刷发电机转子烧坏图片有刷发电机转子烧坏图片 烧坏部位 发电机转子 发电机定子 发电机转子 发电机转子 发电机转子 发电机轴承 发电机轴承盖 发电机转子轴 发电机转子滑环 发电机转子滑环（松动造成接线及绕组打火烧坏 发电机转子滑环接线烧坏正极 发电机转子滑架、碳刷接线等 安装在发电机调压器整流管
