QC课题(提高HDPE管道安装一次合格率).ppt

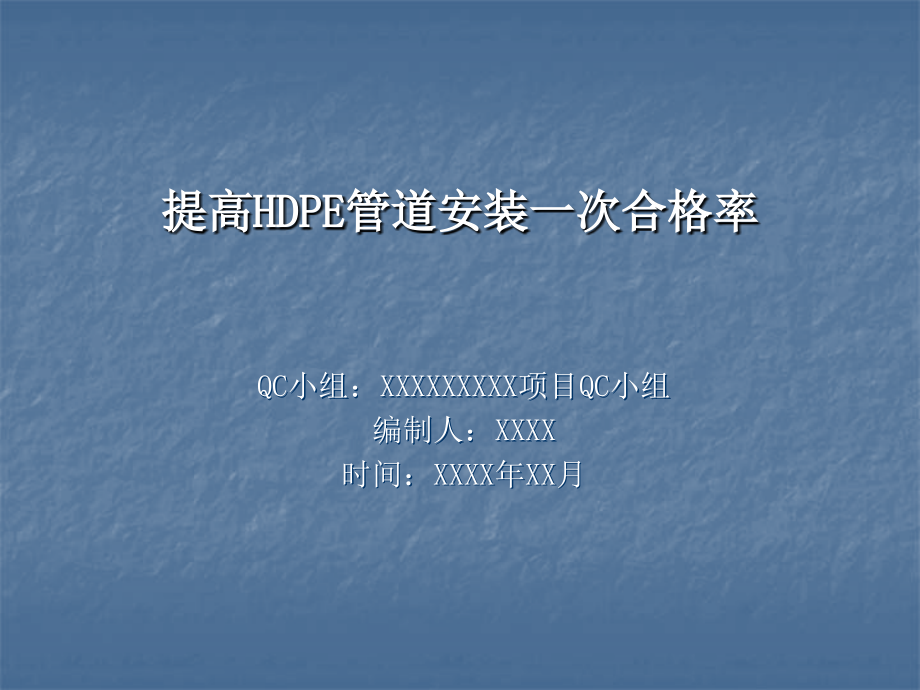

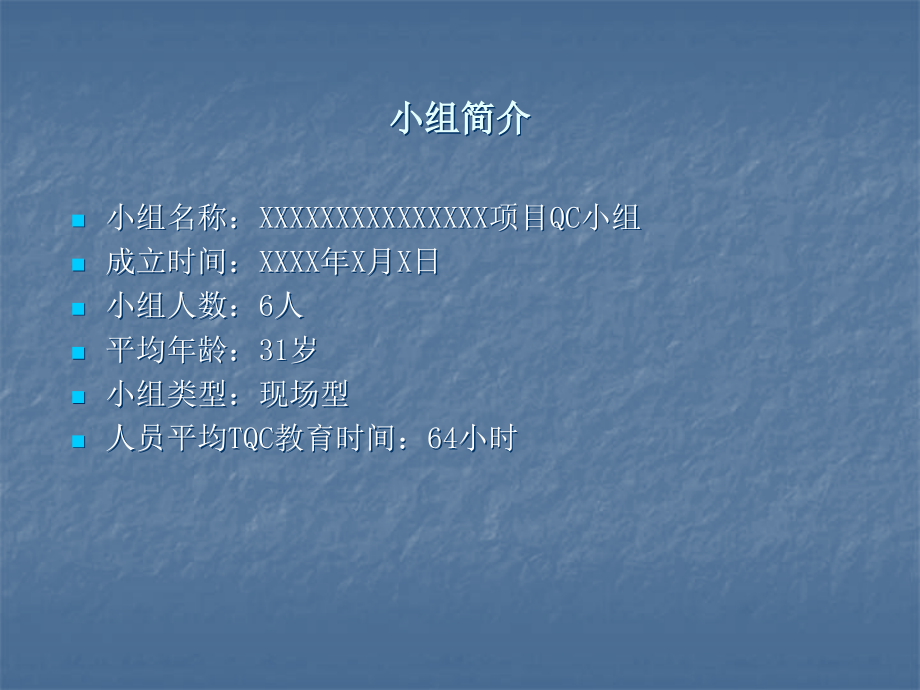

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,提高,HDPE,管道安装一次合格率,QC,小组：,XXXXXXXXX,项目,QC,小组,编制人：,XXXX,时间：,XXXX,年,XX,月,小组简介,小组名称：,XXXXXXXXXXXXXXX,项目,QC,小组,成立时间：,XXXX,年,X,月,X,日,小组人数：,6,人,平均年龄：,31,岁,小组类型：现场型,人员平均,TQC,教育时间：,64,小时,小组成员,姓名,年龄,职务,岗位（工种）,文化程度,小组分工,XX,30,组长,项目经理,大专,内外联系组织协调,XX,33,副组长,项目副经理,大专,组织实施效果检查,XX,26,组员,施工员,大专,信息整理、方案制定计划分析总结,XXX,31,组员,管工,中专,控制质量、反馈信息,XX,36,组员,管工,高中,控制质量、反馈信息,XXX,31,组员,管工,高中,控制质量、反馈信息,课题概况,1.HDPE,高密度聚乙烯管是最近两,三年才出现于市场，是采用先进,的生产工艺和技术，通过热挤塑,而成型，具有耐腐蚀、内壁光滑、,流动阻力小、强度高、韧性好、重量轻等特点，各方面性能优于,PE,聚乙烯管。在欧洲，,HDPE,管道得到了更为迅猛的发展和应用，,HDPE,管道逐渐取代了,PVC-U,管道的地位，成为主要消费管道。同时，,HDPE,管在欧洲以外地区也逐渐得以使用。,2.,本工程的,HDPE,管使用部位为室内重力雨水管。其管材与管件、管材与管材的连接，采用在结合部位用电热工具熔合，冷却后融成一体的热熔对接方式。,选题理由,集团公司,质量方针,科学管理、精心施工、竭诚服务、质量兴业,工程状况,工程中内排雨水管采用了新型材料,HDPE,高密度聚乙烯管,选定课题,提高,HDPE,管道安装一次合格率,P1,现状调查（一）,XXXX,年,XX,月，对,XXXXXXXXX,工程，内排雨水,HDPE,管,Y1Y5,进行施工质量缺陷统计，汇总后得出如下数据：,月份,检查点数,合格点处,一次合格率（,%,）,10,352,308,87.5%,合计,352,308,87.5%,P2,现状调查（二）,1,、,XXXX,年,XX,月，小组人员对,A,区试验大厅,Y1Y5,雨水管道施工质量缺陷进行频数统计，汇总后得到如下数据：,HDPE,管道安装质量缺陷频数统计表,序,项目,频数（点）,累计频数（点）,频数百分比,累计百分比,1,缺陷,1,：热熔对焊接头不合格,27,27,61.4%,61.4%,2,缺陷,2,：支架安装不规范,7,34,15.9%,77.3%,3,缺陷,3,：管道垂直度不符合要求,2,36,4.5%,81.8%,4,缺陷,4,：管道套管安装不规范,3,39,6.8%,88.6%,5,缺陷,5,：其他,5,44,11.4%,100%,合计,44,44,100%,100%,2.,排列图分析：对上述情况进行统计,频数,N=44,0,10,20,30,44,100,累计百分比,%,80,60,40,缺陷,4,缺陷,2,缺陷,3,缺陷,1,缺陷,5,20,0,61.4%,77.3%,81.8%,88.6%,结论：热熔对焊接头不合格、支架安装不规范占,HDPE,管道安装质 量缺陷的,77.3%,，是,A,类因素。,P3,设定目标,通过本次活动，是,HDPE,管安装一次合格率提高至,95%,以上。,95%,87.5%,检查,目标,P4,目标可行性分析,根据统计结果，要将,HDPE,管道安装合格率提高到,95%,以上，只有同时克服热熔对焊接头不合格和支架安装不规范的问题。综合上述发生质量问题的因素，缺陷虽不可能完全克服，但如果精心施工，将,HDPE,管道安装一次合格率提高至,95%,以上是可以实现的。,P5,分析原因,热,熔,对,焊,接,头,不,合,格,支,架,安,装,不,规,范,焊接压力和施压速度,温度和时间,热成形的影响,储存条件的影响,焊接环境条件的影响,固定支架安装不规范,支架安装偏差,缺少固定支架,安装材料不符合要求,膨胀螺栓安装不符合要求,支架安装水平度不足,支架缺少膨胀螺栓,压力过小或施压速度过快,出现收缩孔,加热板温度过低、加热不足,焊缝出现未焊透,焊接错边缺陷,储存环境潮湿,现场有风,无防风措施,管子对口未对齐,焊接时形成孔洞,P6,要因确认,序号,末端因素,要因确认,结论,1,压力过小或施压速度过快,经彭智强现场检查，发现有操作人员出现施压速度过快的情况。,是,2,加热板温度过低、加热不足,经陈勇现场检查，发现加热板温度符合要求，不存在问题。,否,3,管子对口未对齐,经彭智强现场检查，管子对口情况很好。,否,4,储存环境潮湿,经张磊现场检查，储存管材地势较高，不存在潮湿问题。,否,5,无防风措施,室外施工，风度过大对热焊接过程的热传递造成影响。,是,6,缺少固定支架,经张磊现场检查，发现立管固定支架间距过大，管子晃动比较明显。,是,7,支架安装水平度不足,经彭智强现场检查，部分立管支架安装水平度不足。,是,8,安装材料不符合要求,安装材料经过严格验收，符合国家规范。,否,9,支架缺少膨胀螺栓,经邓建刚现场检查，各支架的膨胀螺栓数量及规格均符合要求。,否,P7,制定对策,序号,要因,对策,目标,措施,负责人,完成日期,1,压力过小或施压速度过快,请材料厂家派技术人员进行现场指导,掌握实际操作经验,1.,厂家技术人员现场指导,2.,现场管工学习操作要领,彭智强,2009.10,2,无防风措施,搭建防风棚,降低自然风对热熔对焊的影响,搭建一个活动防风棚,邓建刚,2009.11,3,缺少固定支架,严格规定并执行固定支架的设置,安装牢固,按规范要求设置支架，并严格检查执行,彭智强,2009.11,4,支架安装水平度不足,安装时使用水平尺,水平度得到保证,对每副支架安装前均使用水平尺测量，保证水平度,陈勇,2009.11,D1,实施,HDPE,雨水管道安装工艺流程图：,支架安装,施工准备,使用手持热熔焊板,进行立管安装,下料,使用专用热熔焊机,进行地面预组装,冲水试验,实施（一）,由专业管道施工员,XX,负责协调，,请材料厂商派技术人员，于,XX,月,17,日至,XX,月,20,日期间，对管工班进行现场指导、操作演示。并对现场技术工人进行考试。使每位参与该管道安装的技术工人都很好的掌握了,HDPE,管在对焊热熔时的操作要点与避免出现缺陷的办法。彻底避免因为操作不熟练，焊接压力与施压速度没控制好，而造成的缺陷，从而提高,HDPE,管安装质量。,考试人员成绩单,序号,姓名,成绩,1,XXX,97,2,XX,92,3,XXX,86,4,XX,87,5,XX,90,6,XX,89,7,XXX,94,日期：,2009,年,10,月,20,日,实施（二）,由,XXX,负责在现场搭建活动防风棚。考察现场风力和风向变化，以及自然风对热熔对焊的影响，最终确定防风棚尺寸为,3m*2m,，,11,月,5,日搭建完成，随即投入使用，效果良好。,实施（三）,严格规定在下列位置设置固定支架：,1.,雨水立管的底部；,2.,雨水立管按,2m,间距设置支架；,3.,立管接出支管、三通、弯头的部位。,4.,横管接出支管、三通、弯头等管件连接部位。,5.,立管设置管道伸缩节的部位。,实施（四）,施工人员在每副管道支架安装时用水平尺测量,确保管道支架的水平度,经过以上措施的实施,每副支架的水平度均得到了保证。,C1,效果检查,实施完成后，我们对实施效果进行了检查。,2009,年,10,月至,11,月，对,XXXXXXXXXX,工程，内排雨水,HDPE,管,Y6Y20,进行施工质量缺陷统计，汇总后得出如下数据：,月份,检查点数,合格点处,一次合格率（,%,）,10,102,99,97.1%,11,415,397,95.7%,合计,517,496,95.9%,C2,缺陷统计,HDPE,管道安装质量缺陷频数统计表,序,项目,频数（点）,累计频数（点）,频数百分比,累计百分比,1,缺陷,3,：管道垂直度不符合要求,6,6,28.6%,28.6%,2,缺陷,4,：管道套管安装不规范,5,11,23.8%,52.4%,3,缺陷,1,：热熔对焊接头不合格,5,16,23.8%,76.2,4,缺陷,2,：支架安装不规范,3,19,14.3%,90.5%,5,缺陷,5,：其他,2,21,9.5%,100%,合计,21,21,100%,100%,日期：,2009,年,11,月,12,日,1,、,XXXX,年,10,月至,11,月，小组人员对,Y6Y20,雨水管道施工质量缺陷进行频数统计，汇总后得到如下数据：,排列图分析：对上述情况进行统计,频数,N=44,0,5,10,16,21,100,累计百分比,%,80,60,40,缺陷,4,缺陷,2,缺陷,3,缺陷,1,缺陷,5,20,0,28.6%,52.4%,76.2%,90.5%,结论：从排列图中可以看出，热熔对焊接头不合格、支架安装不规范等影响,HDPE,管道安装质量的问题已经不是主要问题。因此，本次活动成功的克服了以上问题，提高了,HDPE,管安装的一次合格率。,C3,效果比较,HDPE,管道安装一次合格率比较：,95%,87.5%,实施,目标,实施,95.9%,C4,效果比较,1.,经济效益,通过本次活动，使,HDPE,管道安装一次合格率由,87.5%,提高至,95.9%,。两个月共减少不合格点处,31,处，以每处返修平均所需人工费,50,元，材料费,90,元计算，两个月共计节约返修费用,4340,元。以重庆,ABB,变压器特高压试验中心项目内排雨水管道剩余的安装工作量计算，共可减少不合格点处,59,处，以每处返修平均所需人工费,50,元，材料费,90,元计算，共可节约返修费用,8260,元。,2.,社会效益,通过本次活动，工程整体质量显著提高，得到了建设单位和监理单位的一致好评。,A1,处理,巩固措施：通过本次小组活动，我们把活动中形成的一些有效对策进行了标准化，并形成名为,HDPE,高密度聚乙烯管道安装工法,的工法一项，目前已经通过有关专家的评审。,A2,遗留问题及下一步打算,通过本次,QC,小组活动，使,HDPE,高密度聚乙烯热熔对接管安装的一次合格率得到了提高。对于,HDPE,管这种新型材料也有了充分的认识。小组成员分工协作，提高了团队协同作战能力，增强了自信心与凝聚力，为今后的发展奠定了良好的基础。但还存在,HDPE,管道安装垂直度不符合要求的问题。下一步我们将针对,如果提高,HDPE,高密度聚乙烯管道安装垂直度,的问题继续进行,QC,活动，进一步提高,HDPE,管道的安装质量。,发布完毕 谢谢大家,XXXX,年,XX,月,
