高压供电方案2016.ppt

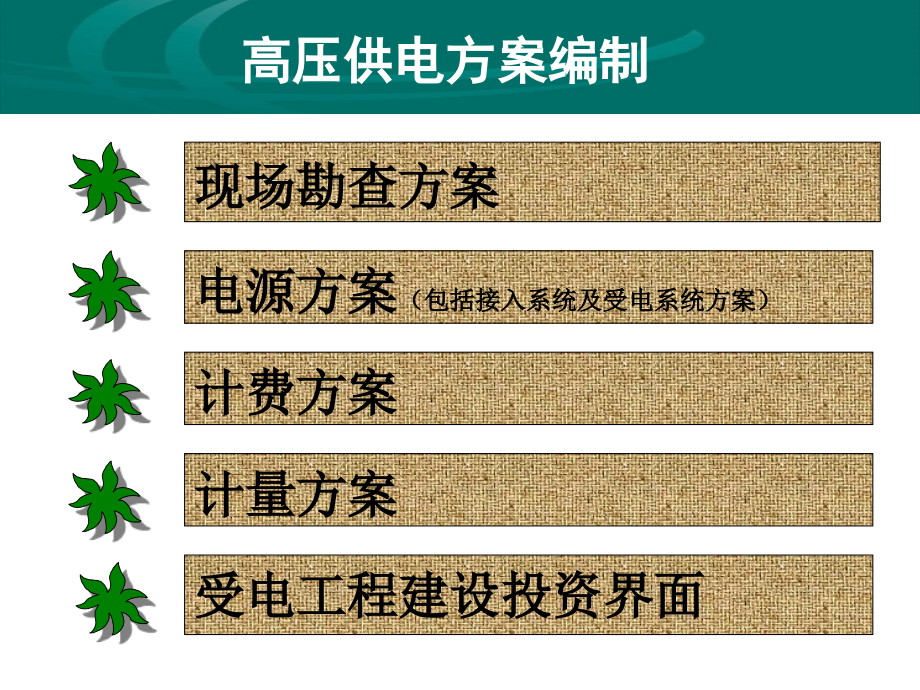

第一目录,第二目录,第三级目录,第四级目录,*,单击此处编辑母版标题样式,高压供电方案编制,现场勘查方案,电源方案,（,包括接入系统及受电系统方案,）,计费方案,受电工程建设投资界面,计量方案,一、现场勘查方案,根据客户申请报告,，,前往客户处实地核实、完成以下工作：,1,、现场核查客户负荷性质：,重要客户等级、负荷分级、用电类别、行业类别,2,、核定客户的用电容量,3,、出具勘查意见：,（,1,）客户对供电质量的要求。,（,2,）供电电压等级,（,3,）生产工艺、产品是否符合国家产业政策。,（,4,）受电设备选址是否合理。,（,5,）受电工程通道是否畅通等。,例题：高供低计供电方案,例题,1,：,客户申请主要信息：,1,、客户名称：济南市盛和面粉加工厂,。,2,、客户申请供电容量：,200,千伏安。,3,、,客户设备清单,负荷性质,设备名称,功率（千瓦）,数量,功率合计,动力,电动机,30,4,120,动力,电动机,20,5,100,照明,碘钨灯,0.5,30,15,合计,39,235,例：高供低计供电方案,一、现场勘查方案：,1,、现场核查客户负荷性质：,该客户为一般重要客户，负荷等级为三类，用电类别为普通工业，行业类别为农副产品食品加工,.,2,、核定客户的用电容量,根据国网业扩规范与设计规范,(,考虑需用系数、变压器负载率,),，确定客户用电容量为,200,千伏安,(,例题需用系数暂取,0.5),。,3,、勘查意见：,（,1,）客户对供电可靠性没有特殊要求。,（,2,）根据客户用电容量、电源情况、经与用户协商采用高压供电方式,.,（,3,）生产工艺、产品符合国家产业政策。,（,4,）客户变压器设置在厂内东面靠近车间位置，位于厂区用电负荷中心，选址合理。,（,5,）受电工程采用架空方式，通道畅通。,二、电源方案,接入系统方案：,1,、确定供电电压,2,、供电方式（专变、公用变、专线）,3,、确定接入变电站、线路、供电回路,4,、进线方式：架空、电缆,5,、产权分界点,6,、保护要求（断路器、熔断器、隔离开关）,例：高供低计供电方案,二、电源方案,接入系统方案,：,（即客户如何接入电网）,1,、根据客户容量确定供电电压为,10kV.,2,、供电方式采用专变供电,.,(,与用户协商或各地市业扩技术导则,),3,、该厂附近有两条,10kV,线路，经过线路、容量比较，,确定由,110kV,民主变电站，,10kV,民丰线第,6,基杆,T,接供电，该户为,三级负荷可采用,单回路供电。,4,、进线方式：经与客户协商，采用,JKLGYJ-10-35,型架空绝缘线接入。,5,、产权分界点：根据,供电营业规则,，产权分界点设在,T,接电点负荷侧,0.5,米处,。,6,、接入系统保护设置：根据客户用电容量及线路高压侧电流，第一、二道保护均采用户外跌落式熔断器。第一道保护熔丝选择,25A,，第二道保护熔丝选择,20A,。,一次接入图,二、电源方案,受电系统方案：,1,、接线方式：单母线、双母线等,2,、需配变压器台数、型号、自备电源配置,3,、主设备安装位置,4,、无功补偿配置,5,、,保护要求（低压总开关、分路开关）,低压接线图,二、电源方案,受电系统方案：（客户低压侧主接线方式）,1,、根据客户用电负荷，低压母线采用单母线接线。,2,、配置一台变压器，容量,200KVA,，依据国家关于节能减排相关要求及行业标准，建议采用低损耗、节能型的,S11,型变压器，无配置自备电源。,3,、受电装置设置在厂内东面两车间中间空地位置，位于厂区用电负荷中心，受电变压器采用台架式安装,。,4,、根据客户用电负荷及容量，应切实合理安装无功补偿，补偿容量应按不小于其变压器额定容量的,30%,进行配置。,5,、根据低压侧额定电流，低压主进开关选择,DW15-630,型,客户分路开关额定开断电流，根据馈线负荷合理配置。,例：高供低计供电方案,三、计费方案,1,、定价方案,（,1,）单一制电价,（,2,）两部制（容量、需量）电价,（,3,）是否执行功率因数电费,（,4,）是否执行峰谷电价,2,、电价方案,（,1,）电价执行标准,（,2,）功率因数电费标准,例：高供低计供电方案,三、计费方案,1,、定价方案,（,1,）根据该户用电性质及用电容量，确定执行单一制电价,（,2,）根据该户用电容量，确定计收功率因数调整电费,（,3,）根据该户用电性质，确定执行峰谷分时电价,2,、电价方案,（,1,）根据该户用电类别，确定执行,10KV,，一般工商业电价,（,2,）根据该户用电容量，确定执行功率因数调整电费标准为,0.9,四、计量方案,1,、计量方式（高供低计）,2,、计量点位置、容量（有无下级计量）,3,、电量计算方式（实抄、定量、定比）,4,、变损、线损分摊,5,、电能计量装置配置类别及等级（五类）,6,、电能表方案,(,直接接入式或经互感器接入）,7,、互感器变比选配,8,、,配置用电信息采集终端,例：高供低计供电方案,四、计量方案,1,、根据客户用电容量及实际协商，确定计量方式采用高供低计,2,、根据客户用电负荷类别，在客户受电变压器低压侧设置一个计量点，计量容量为,200KVA.,3,、电量计算方式按实际抄见电量计算。,4,、客户采用高供低计方式计量，其线路与变压器损耗的有功与无功电量均须由客户按计费标准负担。,5,、根据客户用电容量配置,类电能计量装置（有功,2.0,级、无功,3.0,级，电流互感器,0.5S,级）。,6,、配置三相四线多功能电子表一块，根据客户变压器低压侧额定电流，配置低压电流互感器,400/5,一组；,7,、配置高压供电的客户配置专变采集终端。,五、,受电工程建设投资界面,应按照产权分界划分的原则，确定双方工程建设出资界面。,根据本方案的产权分界点划分，,10kV,民丰线第,6,基杆,T,接点至负荷侧,0.5,米处由供电企业出资建设，以下至客户受电装置由客户出资建设。,六、,方案中需明确内容,1,、根据本方案，客户受电工程的设计、施工、设备订购可由客户招标或委托具有相关资质单位进行，中标或被委托单位须向供电企业提供国家电力监管部门颁发的相关有效资质，经审查合格后实施，否则供电企业有权拒绝工程环节验收。,2,、本方案不含低压配电系统,。,3,、本方案工程中涉及隐蔽工程部分，施工单位和客户应及时通知供电企业验收人员现场验收后方可隐蔽。,4,、本方案工程竣工后，客户应及时通知供电企业进行竣工验收并移交本工程相关电气设备资料及实验报告和竣工图纸，工程验收合格并签定,高压供用电合同,后方可装表接电。,5,、高压供电方案的有效期为,1,年。,6,、附供电方案答复单。,课堂练习,练习,1,：,客户申请主要信息：,1,、客户名称：济南市盛和面粉加工厂。,2,、客户申请供电容量：,200,千伏安。,3,、,客户设备清单,负荷性质,设备名称,功率,（千瓦）,数量,功率合计,动力,电动机,30,4,120,动力,电动机,20,5,100,幼儿园,空调、照明,15,合计,9,235,课堂练习,练习,2,：,客户申请主要信息：,1,、客户名称：某塑料制品厂,。,2,、客户申请供电容量：,200,千伏安。,3,、客户设备清单,负荷性质,设备名称,功率（千瓦）,数量,功率合计,需用系数,加热、动力,注塑机,80,3,240,0.6,动力,潜水泵,3,1,3,0.2,动力,粉碎机,3,1,3,0.4,动力,通风机,1,3,3,0.8,照明,碘钨灯,0.5,10,5,1.0,合计,254,课堂练习,练习,3,：,客户申请主要信息：,一、客户申请主要信息：,1,、客户名称：济南市,XXX,面粉加工厂,。,2,、客户申请供电容量：,250,千伏安。,二、现场勘查信息：,1,、供电线路：附近有,110kVXX,变电站，,10kV,民丰,1304,线，,采用电缆直埋,+,绝缘线架空,方式供电。,2,、用电性质为食品加工业、主要用电设备有,7,台,50,千瓦的电动机。,3,、客户厂区内有,10,千瓦的办公用电负荷。,4,、客户用电负荷为三级、普通工业用户、非重要客户，对供电可靠性没有特殊要求。,10 四月 2026,-,18,-,现在电能表常用规格：,(,用户配置四倍率表较多,),单相直接式：,5(20)A,，,10(40)A,，,20(80)A,等。,电压：,220V,。,三相四线直接式：,5(20)A,，,10(40)A,，,20(80)A,等。,电压：,3,220/380V,。,三相四线经互感器接入式：,1.5(6)A,。,电压：,3,220/380V,，,3,57.7/100V,。,三相三线经互感器接入式：,1.5(6)A,。,电压：,3,100V,。,基本电流,(,标定电流,),，是确定电能表有关特性的电流值，以,I,b,表示,额定最大电流，即指电能表长期正常工作而误差和温升又能满足准确度要求的最大电流，以,I,max,表示。,10 四月 2026,-,19,-,电流互感器常用变比：,根据,GB 1208-2006,电流互感器,CT,一次电流标准值为：,10A,12.5A,15A,20A,25A,30A,40A,50A,60A,75A,以及它们的十进位倍数或小数,其中，,10A,15A,20A,30A,50A,75A,以及它们的十进位倍数或小数为优先值,一次侧：,10,12.5,15,20,25,30,40,50.60,75,100,125,150,200,250,300,400,500,600,750,1000,1250,1500,2000,等,二次侧：,1,，,5,。,5A,一般用在表计或计量，,1A,一般用在信号、取样或电压,110kV,及以上的计量装置中。,例如：,100/5,，,300/5,等。,10 四月 2026,-,20,-,容量与电流简便换算：,单相,220V,供电：每,1kW,约为,4.5A,。,三相,380V,供电：,三相,10kV,供电：,高压侧：每,1kVA,约为,0.06A,。,低压侧：每,1kVA,约为,1.5A,。,混合负荷每,1kW,约为,2A,。,纯电阻照明负荷,(,白炽灯,),每,1kW,约为,1.5A,。,单相：,低压三相：,高压侧：,高压三相：,低压侧：,功率因数取,0.75,混合负荷：,照明,(,纯电阻,),：,功率因数取,1.00,电能表配置计算：,单相,220V,供电：如实际容量为,4kW.,选择最靠近的基本电流，即,5(20),的电能表。,三相,380V,供电：如实际容量为,15kW.,选择最靠近的基本电流，即,10(40),的电能表。,三相,10kV,供电：如变压器容量为,20kVA.,选择最靠近的基本电流，即,10(40),的电能表。,三相,10kV,供电：,经互感器接入式电能表，一律配,1.5(6),的电能表。,电能计量装置技术管理规程,:,直接接入式电能表的标定,(,基本,),电流应按正常运行负荷电流的,30%,左右进行选择。,电压互感器配置：,10kV,供电，,高压侧计量：,10000/100,的电压互感器。,V/V,接线配,2,只，,Y/,yn,接线配,3,只,低压侧计量：不需要配置电压互感器。,电压互感器配置：,380V,供电，,不需要配置电压互感器。,电流互感器配置：,10kV,供电，,高压侧计量：如变压器容量为,315kVA,。三相三线，配,2,只,选择最靠近的变比，即,25/5,的电流互感器,。,低压侧计量：如变压器容量为,200kVA,。三相四线，配,3,只,选择最靠近的变比，即,400/5,的电流互感器,。,电流互感器配置：,380V,供电，,如供电容量为,80kW,。三相四线，配,3,只,选择最靠近的变比，即,200/5,的电流互感器,。,电能计量装置技术管理规程,：电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的,60%,左右，至少应不小于,30%,。否则应选用高动热稳定电流互感器以减小变比。,则,Ie,80%,/,60%=1.3,10 四月 2026,-,24,-,电力变压器常用容量规格：,10,20,30,50,63,80,100,125,160,200,250,315,400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300,8000,10000,等。,是按：倍率关系递增,(,约为,1.25892541),
